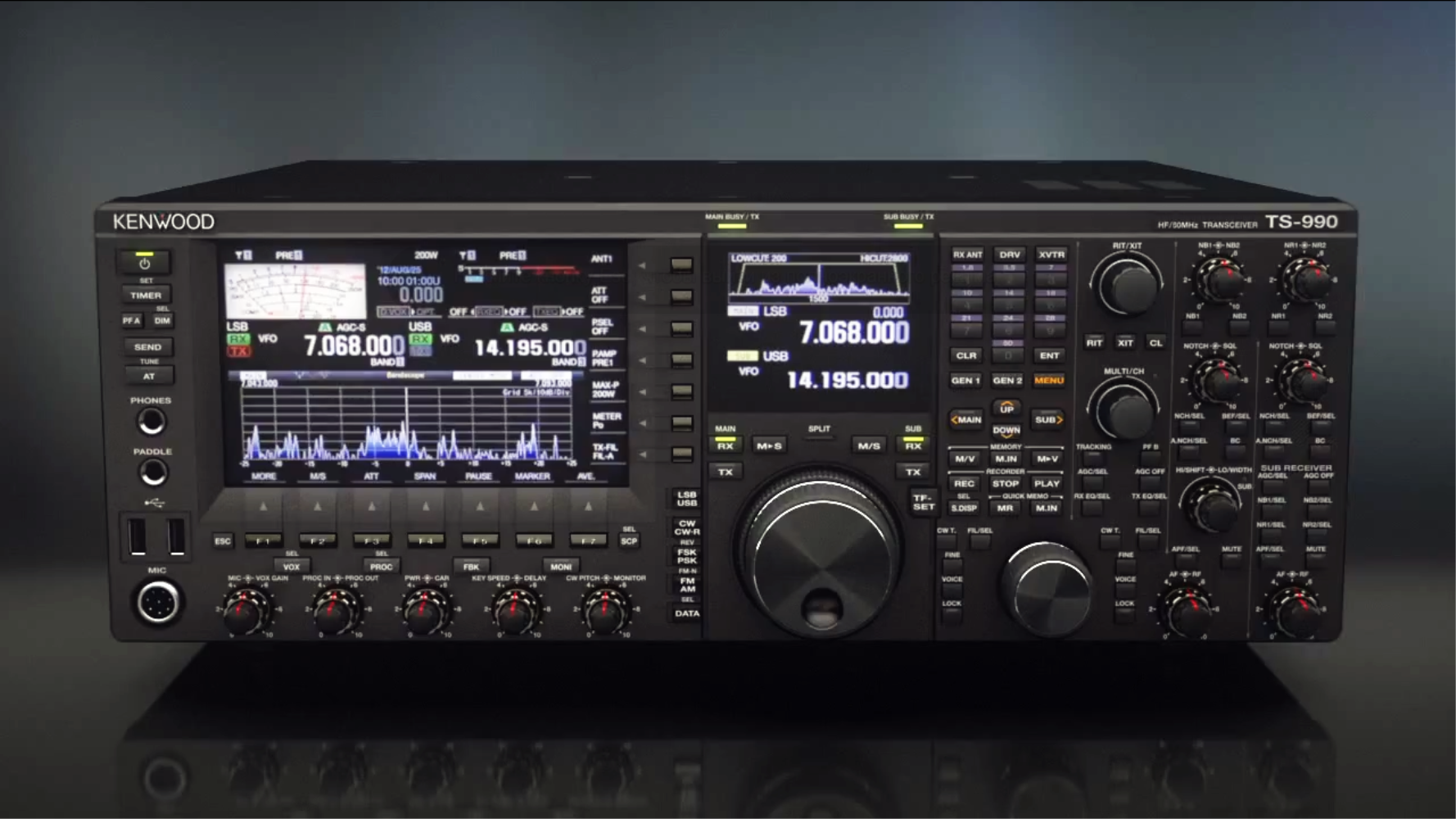

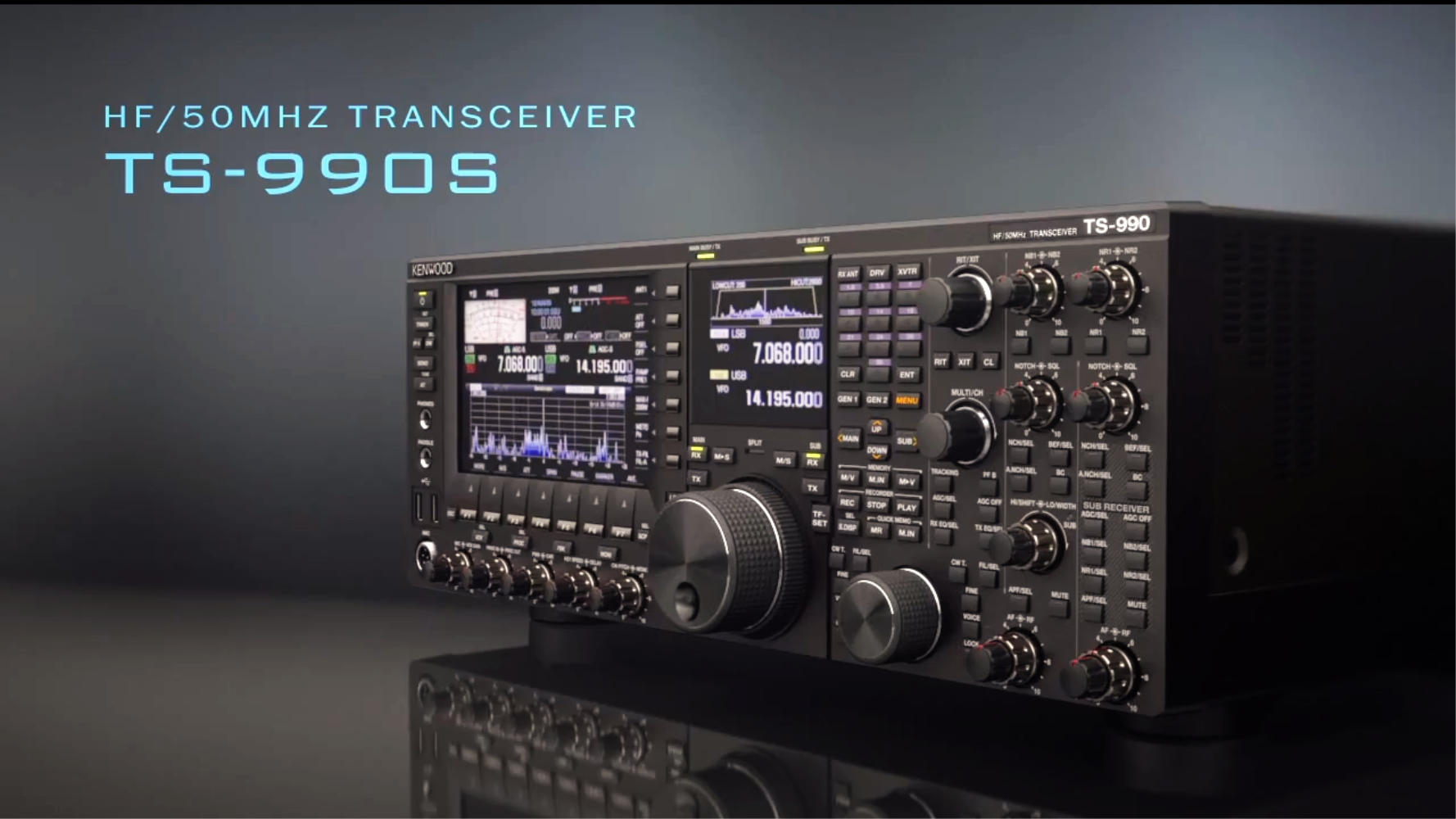

КВ трансивер Kenwood TS-990S

КВ трансивер Kenwood TS-990S. Трансивер от производителя, имя которого стало популярнейшим среди радиолюбителей и автоматически ассоциируется с радиолюбительством как хобби.

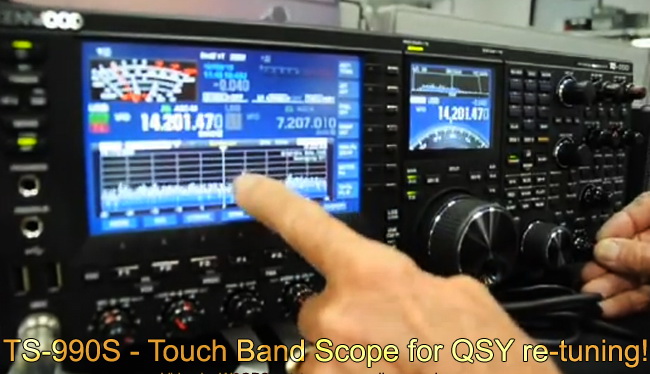

Одной из главных особеностей трансивера TS-990 является наличие сенсорного экрана. Теперь перестрока на странцию возможна в одно касание.

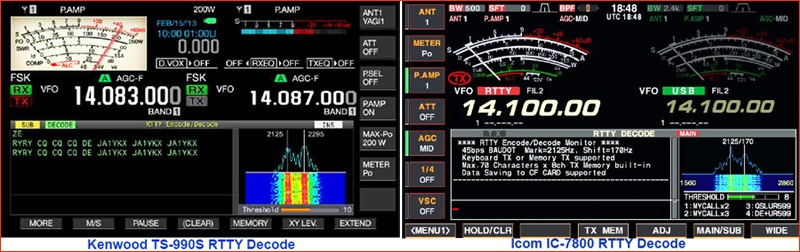

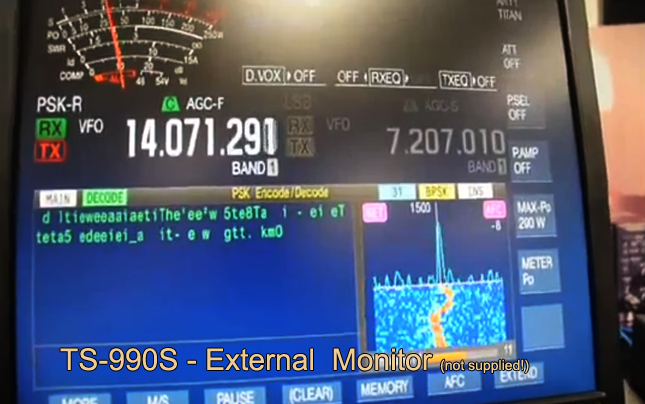

В новом трансивере реализована функция RTTY и PSK декодера. Эта функция похожа на реализацию декодера в трансивере ICOM. А так же есть возможность подключения внешнего монитора.

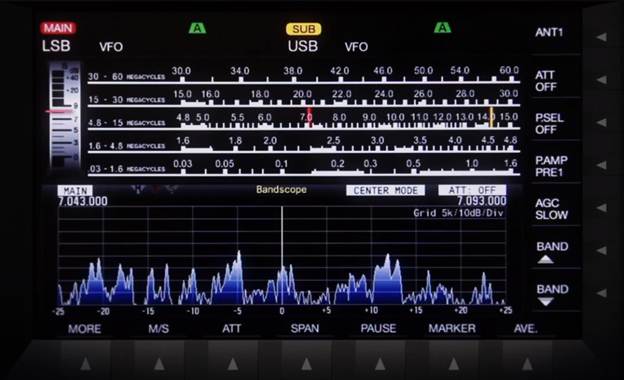

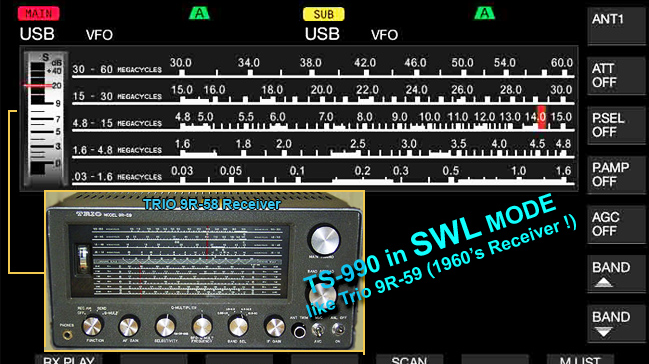

В трансивере TS-990S присутствует SWL режим. Режим при котором вы можете прослушивать только радиовещательные станции. В этом режиме доступны радиовещательные КВ диапазоны и стиль экрана максимально преближен к стилю одного из первых хитовых приёмников TRIO 9R-58.

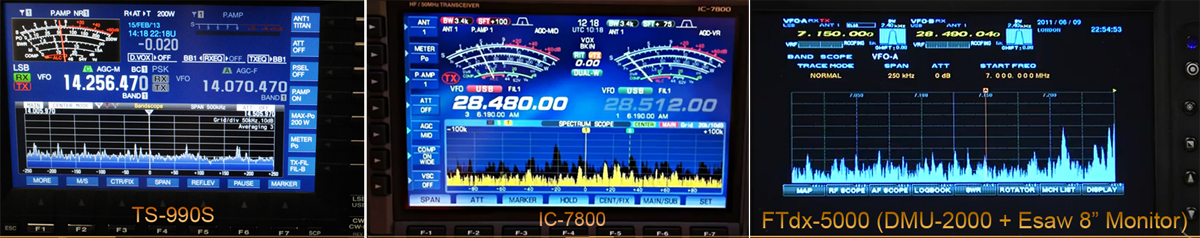

Посмотрите, чем отличаются экраны трансивера Kenwood TS-990 от трансивера ICOM IC-7800 и изображения экрана трансивера Yaesu FT-5000.

С 01.03 доступна полноценная инструкция по эксплуатации с цветными картинками на трансиер TS-990S. Вы можете скачать её с нашего сервера в раздете ФАЙЛЫ

Все самые передовые достижения микроэлектроники и обработки радиосигнала собраны в этом трансивере настольного класса Hi-End. Новый трансивер Kenwood TS-990S является логическим продолжением линейки легендарных топовых аппаратов прошлых лет, таких как Kenwood TS-900…TS-930…TS-940…TS-950
При разработке этого трансивера, фирма Kenwood пошла на кардинальное изменение дизайна передней панели, исходя из тенденций сегодняшнего сервиса управления и отображения параметров.

Новый трансивер Kenwood TS-990S имеет следующие основные технические характеристики:

• 2 независимых приёмных тракта с диапазоном работы от 1.8 до 54МГц

• 200 Ватт выходную мощность передатчика

• Встроенный блок питания

• Высокоскоростной антенный тюнер

• 2 цветных TFT-дисплея

• Возможность подключения внешнего монитора

• 1 супергетеродинное преобразование «вниз» на каждом приёмнике

• 5 руффиг-фильтров для всех типов модуляции

• +40 dBm точка IP3

• 3 ADSP от Analog Devices для цифровой обработки

Новый Kenwood TS-990S имеет два полностью независимых приёмных тракта. Второй Sub-приёмник по своим характеристикам полностью аналогичен приёмному тракту трансивера Kenwood TS-590S.

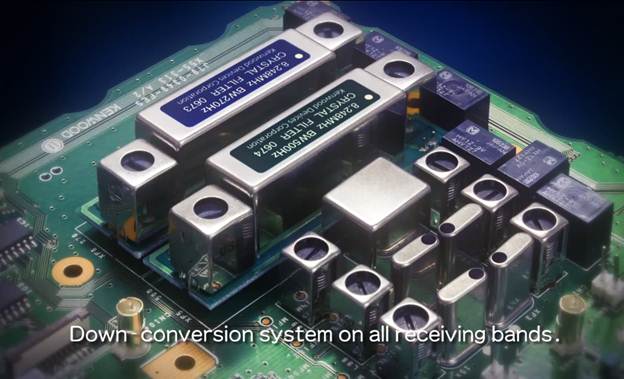

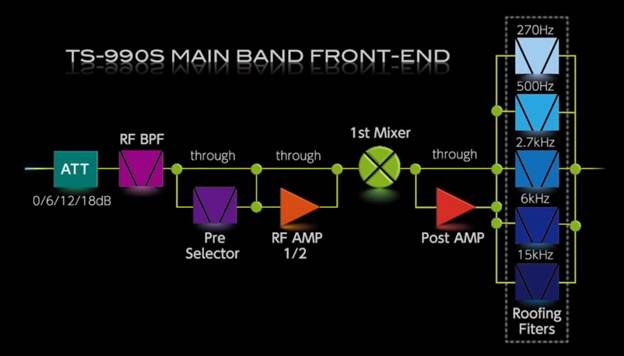

Оба приёмных тракта выполнены по схеме одного супергетеродинного преобразования «вниз» на частоту 8.248МГц.

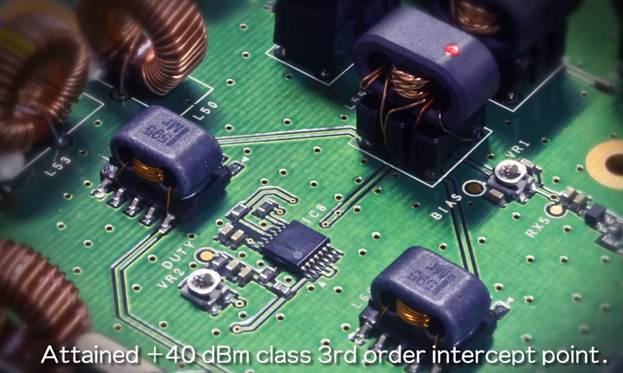

Преобразование сигнала обеспечивает качественный высоколинейный смеситель с точкой пересечения комбинационной составляющей третьего порядка на уровне +40дБ.

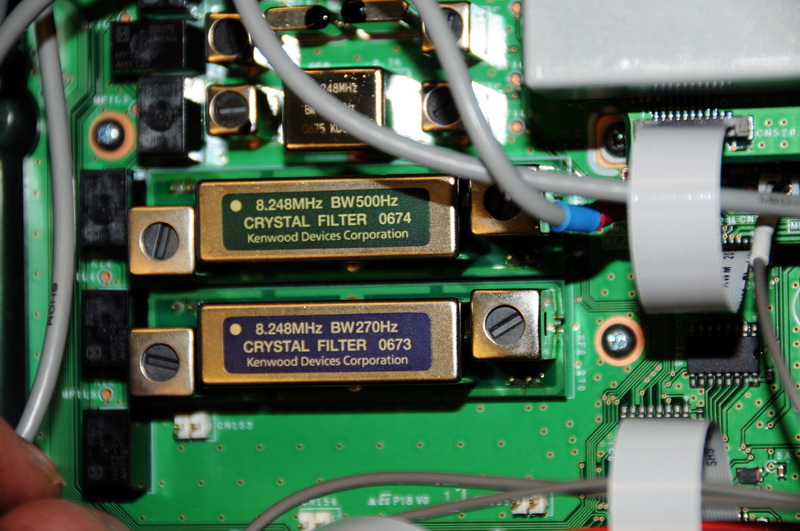

Основной приёмный тракт содержит пять независимых «руффинг-фильтров» полосою 270Гц/500Гц/2.7 кГц /6 кГц /15кГц. Этими фильтрами обеспечивается непревзойдённая фильтрация сигнала и позволит комфортно принимать сигналы как любителям телеграфа (CW), так и для любителям телефона (SSB). Два дополнительных фильтра на 6кГц и на 15кГц позволят комфортно прослушивать радиовещательные АМ-станции и работать в узкополосной ЧМ-модуляции.

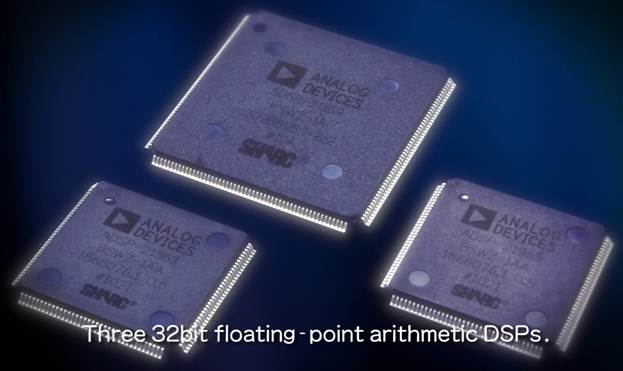

Вся цифровая обработка происходит в трёх современных мощных DSP процессорах Analog Devices. Два из них занимаются обработкой ПЧ сигнала это  ADSP-21363 и один обработкой изображения на панораме – это ADSP-21369.

Усилитель радио передающего тракта

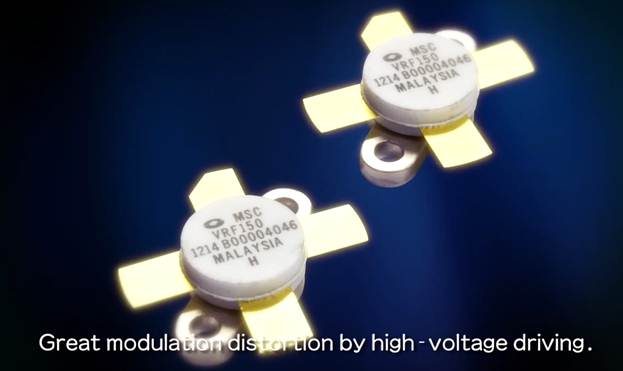

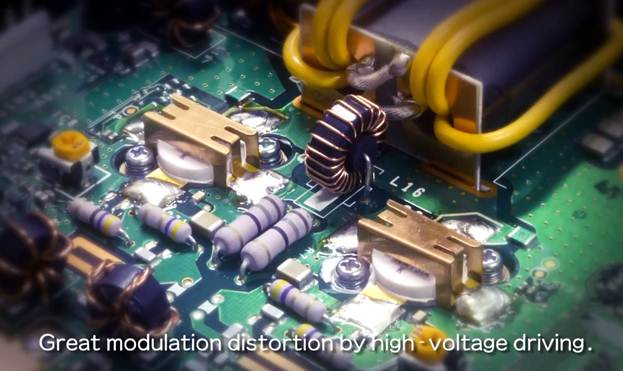

Усилитель передающего тракта выполнен на современных мощных n-канальных полевых транзисторах VRF150 от фирмы Microsemi и развивает выходную мощность до 200Ватт.

Выполнен он по мостовой схеме типа «Push-Pull» и благодаря высоковольтному питания имеет очень хорошую линейность и низкий уровень интермодуляционных искажений.

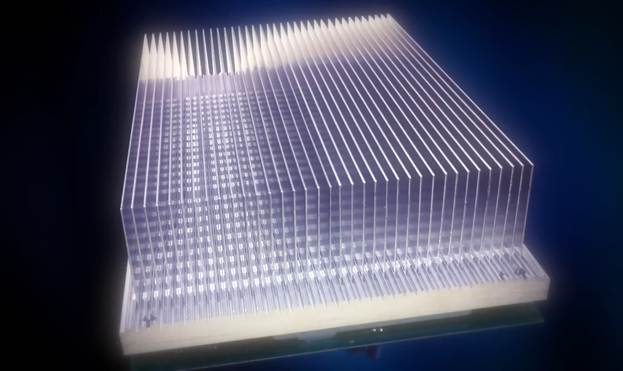

Рассеивание большого количества тепла обеспечивает высокоэффективный радиатор, который благодаря своей ребристой структуре имеет большую площадь рассеивания.

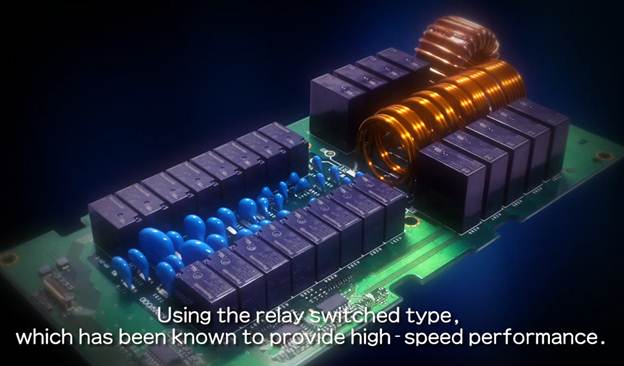

Для быстрой настройки антенн а автоматическом тюнере применены специальные высокоскоростные реле.

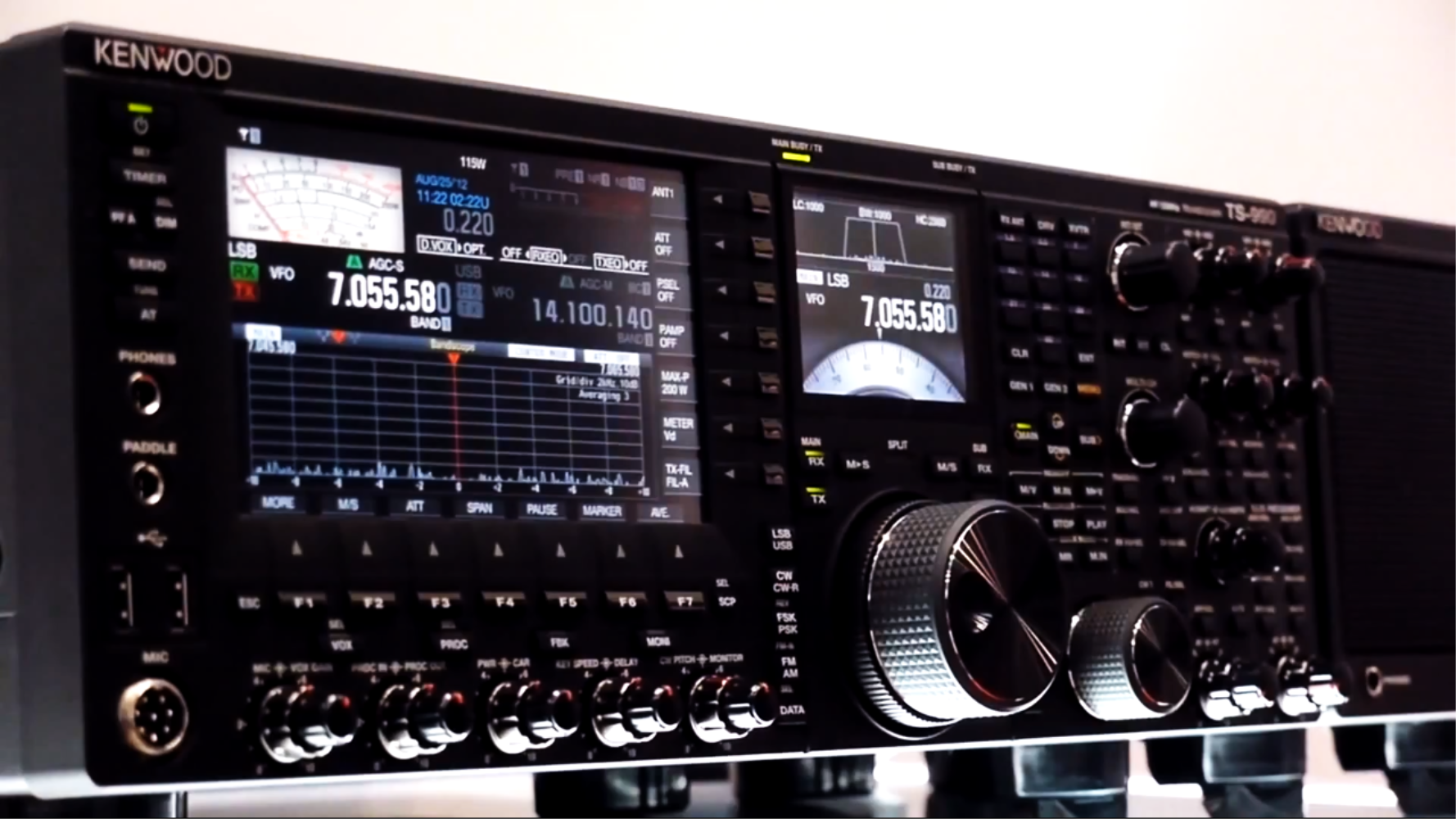

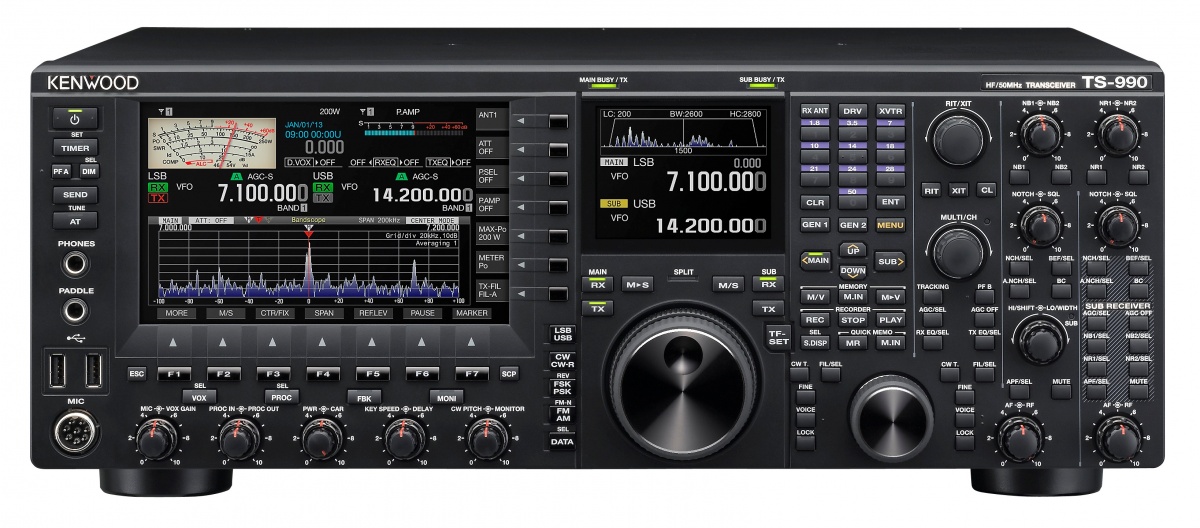

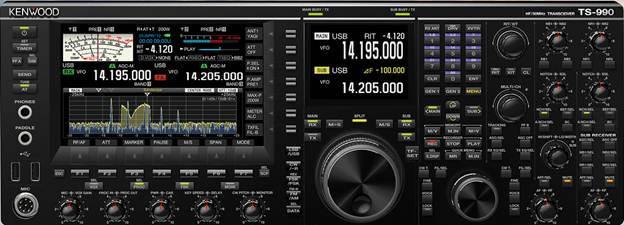

Передняя панель управления трансивером Kenwood TS-990S

• 2 цветных высококонтрастных

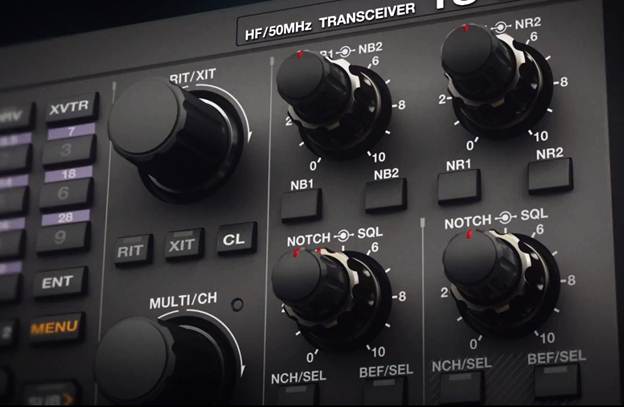

• 12 сдвоенных ручек оперативного управления

• 2 одинарных ручки управления «без фиксации» для выбора функций

• 2 независимых валкодера для настройки

• 104 кнопки управления

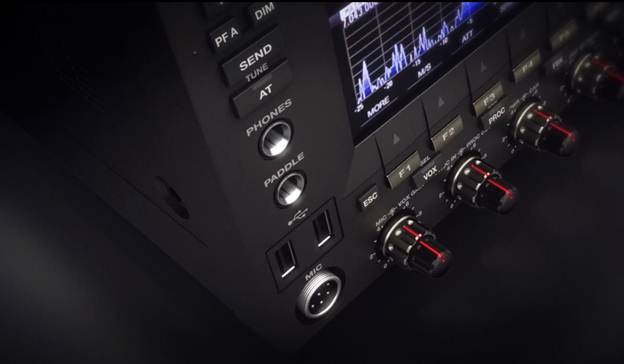

• 2 USB-разъёма

Основные инновации коснулись дизайна передней панели, где фирма Kenwood пошла на кардинальные изменения. Целых два цветных TFT дисплея отображают все основные характеристики и параметры в режиме приёма и передачи. А множество органов управления, разбитых по функциональному признаку, позволяют гибко настраивать необходимые параметры более оперативно для каждого приёмника в отдельности.

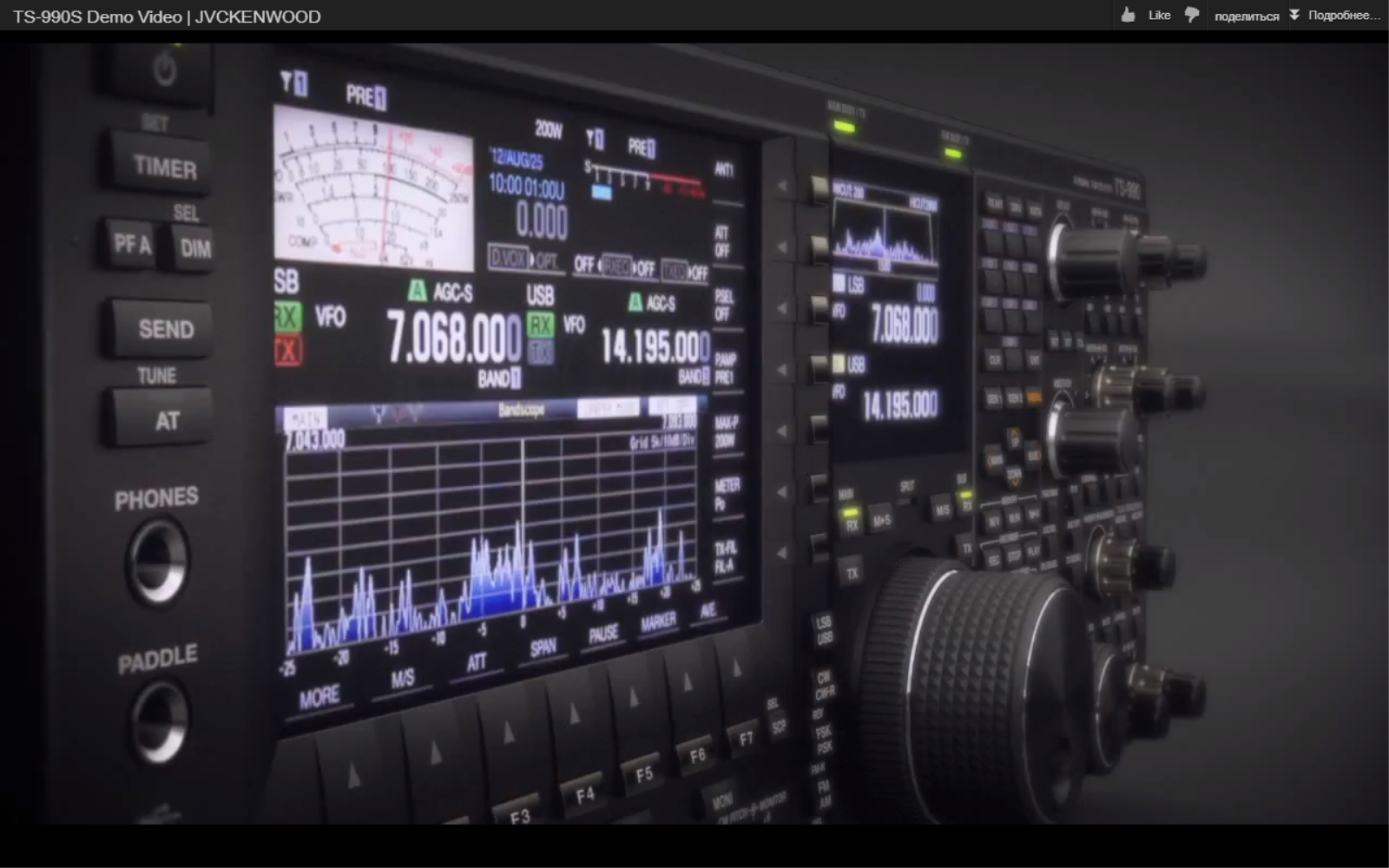

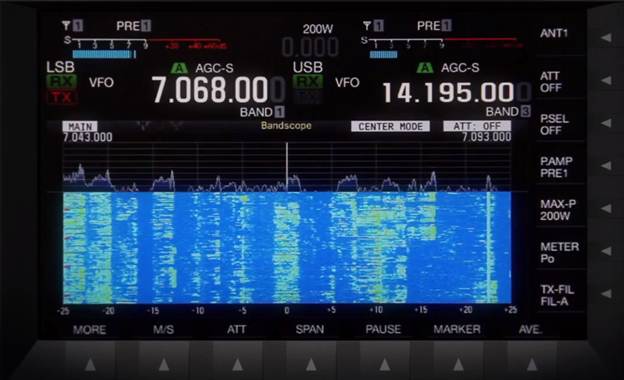

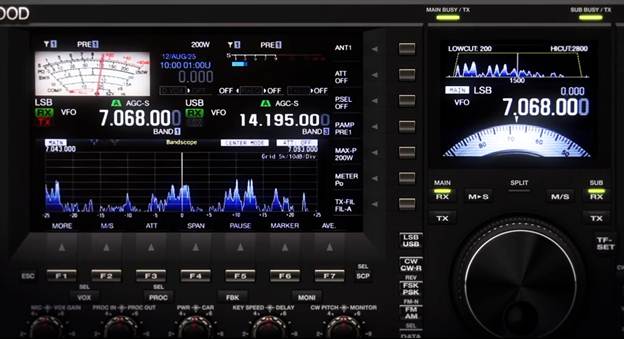

На двух цветных TFT-дисплеях отображаются все параметры трансивера и выполнен разнообразный сервис отображения.

Последним стандартом-де-факто на сегодняшний день является возможность отображения панорамы диапазона и декодирования и передачи цифровых видов модуляции в самом трансивере без подключения трансивера к компьютеру.

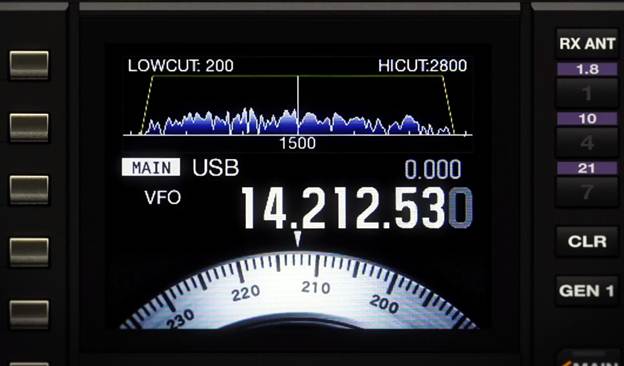

Особым изыском для любителей дизайна старинных трансиверов на дополнительном индикаторе графически показан лимб настройки на частоту.

Все параметры настроек можно сохранить на USB-носителе информации. Для этого на передней панели предусмотрены 2 USB-разъёма.

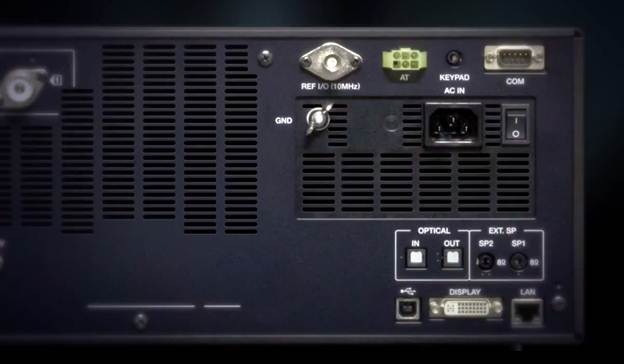

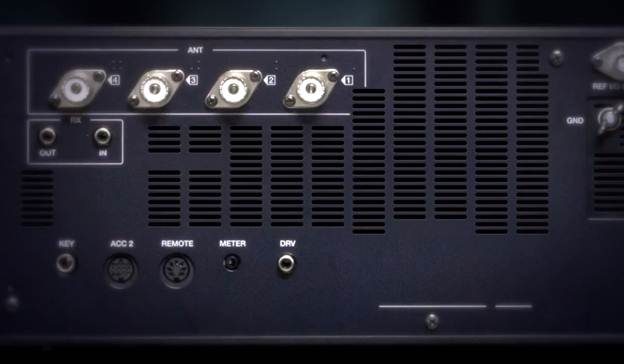

Задняя панель трансивера Kenwood TS-990S

• 4 антенных разъёма

• 10МГц входвыход для высокостабильного тактового генератора

• 2 выхода под внешние динамики

• Оптический входвыход

• USB – разъём управления

• СОМ – порт

• LAN – порт для подключения к компьютерной сети

• DVI – разъём для подключения внешнего монитора

• Разём 220В для подключения к питающей сети

В трансиверах топ-класса принято иметь антенный коммутатор для подключения нескольких антенн. Обычно подключается до 4х антенн сразу. Помимо стандартных разъёмов, таких как АСС и Remote, так же предусмотрен выход для подключения внешней измерительной головки.

Практически все трансиверы топ-класса идут со встроенными блоками питания. Новый Kenwood TS-990S не стал исключением. К трансиверу возможно подключение внешнего автоматического тюнера, имеющего стандартный Kenwood – совместимый протокол управления.

Одними из главных интересных особенностей трансивера является возможность подключения к нему внешнего монитора со стандартным DVI разъёмом, возможность работы в локальной сети, а так же ввод и вывод звука через оптические интерфейсы.
