Сегодня, на большинстве радиолюбительских форумах много вопросов посвящено выбору портативной радиостанции. Основная масса тем посвящена радиостанциям известной фирмы Yaesu. И это не удивительно. Большая популярность радиостанций фирмы Yaesu объясняется их относительной низкой стоимостью и доступностью. Но, уже не первый год на рынке связной техники существует одна малоизвестная портативная радиостанция, которая может составить достойную конкуренцию таким знаменитым продуктам фирмы Yaesu, как VX-6r, VX-7r и VX-8. Это радиостанция KENWOOD TH-F7E.

Основные характеристики радиостанции приведены ниже в таблице.

Технические характеристики
Общие
Диапазон частот	Диапазон А		144-146/430-440 МГц
	Диапазон В		0.1-1300 МГц
Вид модуляции	Прием	Диапазон А	FM
		Диапазон В	LSB/USB/CW: 0.1-470 МГц FM/AM: 0.1-1300 МГц
	Передача		FM
Количество каналов			435
Антенное сопротивление			50 Ом
Диапазон рабочих температур			-20°С...+60° С
Питание	Аккумуляторные батареи		DC 5.5 ~ 7,5 В (7,4 В номинальное)
Потребляемый ток		Режим H (высокая мощность)	2 А
		Режим L (низкая мощность)	0.8 А
		Режим EL (экстра низкая мощность)	0.5 А
		Только прием	170 мА
Стабильность частоты			не хуже ±5 ppm
Габариты			58 x 87 x 30 мм
Вес			250 г
Передатчик
Выходная мощность	H (высокая)		5 Вт
	L (низкая)		0.5 Вт
	EL (экстра низкая)		0.05 Вт
Максимальное отклонение частоты			±5 кГц
Паразитное излучение			не более - 60 дБ
Сопротивление микрофона			2 кОм
Приемник
Вид приемника			Супер гетеродин с двойным преобразованием частоты
Промежуточные частоты	Диапазон А	1-я	59.85 МГц
		2-я	450 кГц
	Диапазон В	1-я	57.6 МГц
		2-я	450 кГц
Чувствительность		Диапазон А	FM (12 дБ SINAD): не хуже 0.18 мкВ
		Диапазон В	FM (12 дБ SINAD)
			5-108 МГц	0.4 мкВ
			118-144 МГц	0.3 мкВ
			144-225 МГц	0.2 мкВ
			225-250 МГц	0.9 мкВ
			380-400 МГц	0.4 мкВ
			400-450 МГц	0.2 мкВ
			450-520 МГц	0.4 мкВ
			520-700 МГц	7.1 мкВ
			800-950 МГц	1.3 мкВ
			950-1300 МГц	0.4 мкВ
			WFM (30 дБ С/Ш)
			50-108 МГц	3.2 мкВ
			150-222 МГц	2.8 мкВ
			400-500 МГц	4.0 мкВ
			AM (10 дБ С/Ш)
			0.3-0.52 МГц	7.1 мкВ
			0.52-1.8 МГц	2.2 мкВ
			1.8-50 МГц	0.9 мкВ
			118-250 МГц	0.4 мкВ
			380-500 МГц	0.4 мкВ
			LSB/USB (10 дБ С/Ш)
			3-30 МГц	0.4 мкВ
			30-50 МГц	0.4 мкВ
			144-148 МГц	0.2 мкВ
			430-450 МГц	0.2 мкВ
Чувствительность шумоподавителя			не хуже 0.13 мкВ
Избирательность	-6 дБ		Более чем 10 кГц
	450 дБ		Менее чем 28 кГц
Аудио выход (8 Ом)			300 мВт при максимально 10% искажений

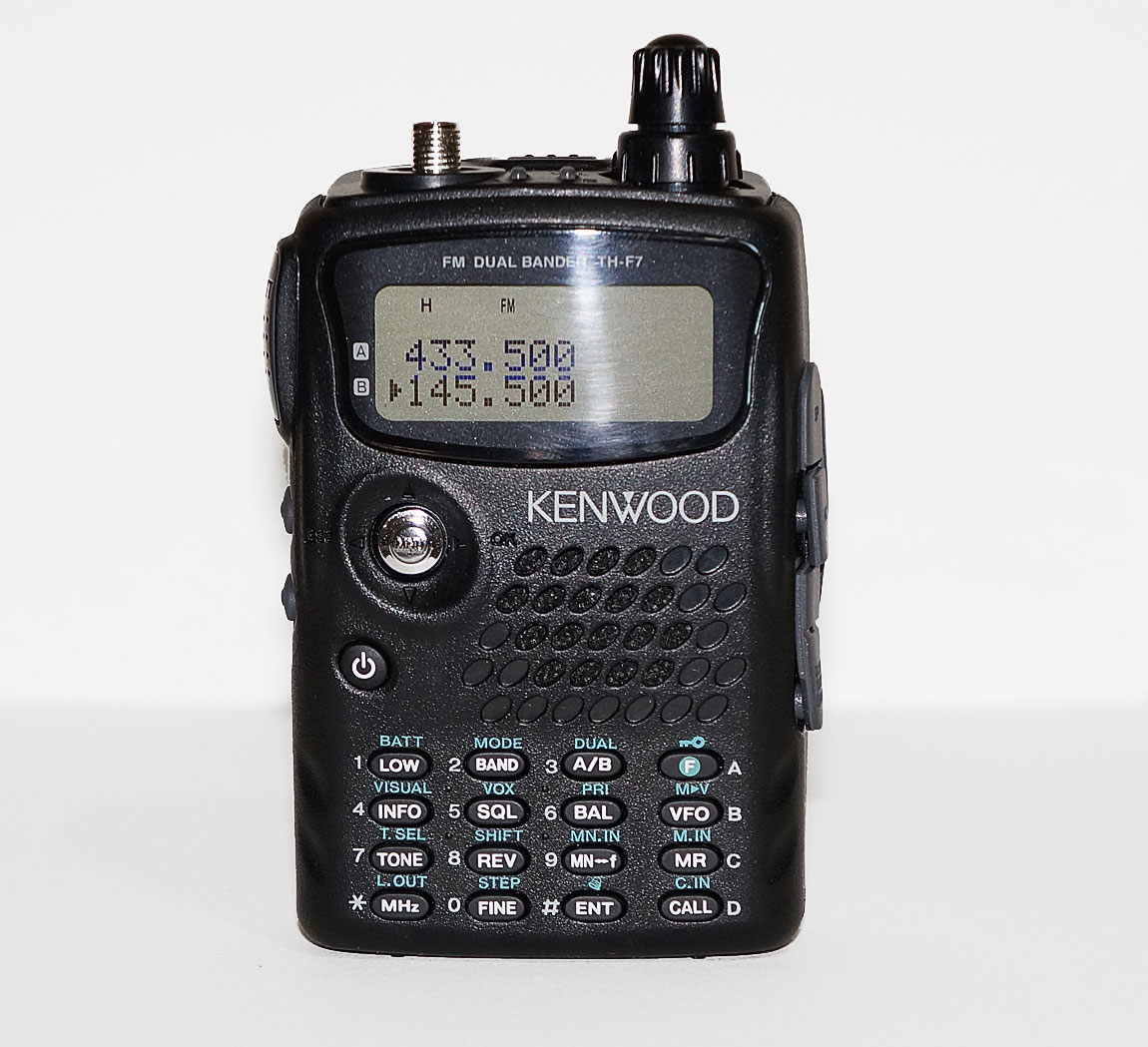

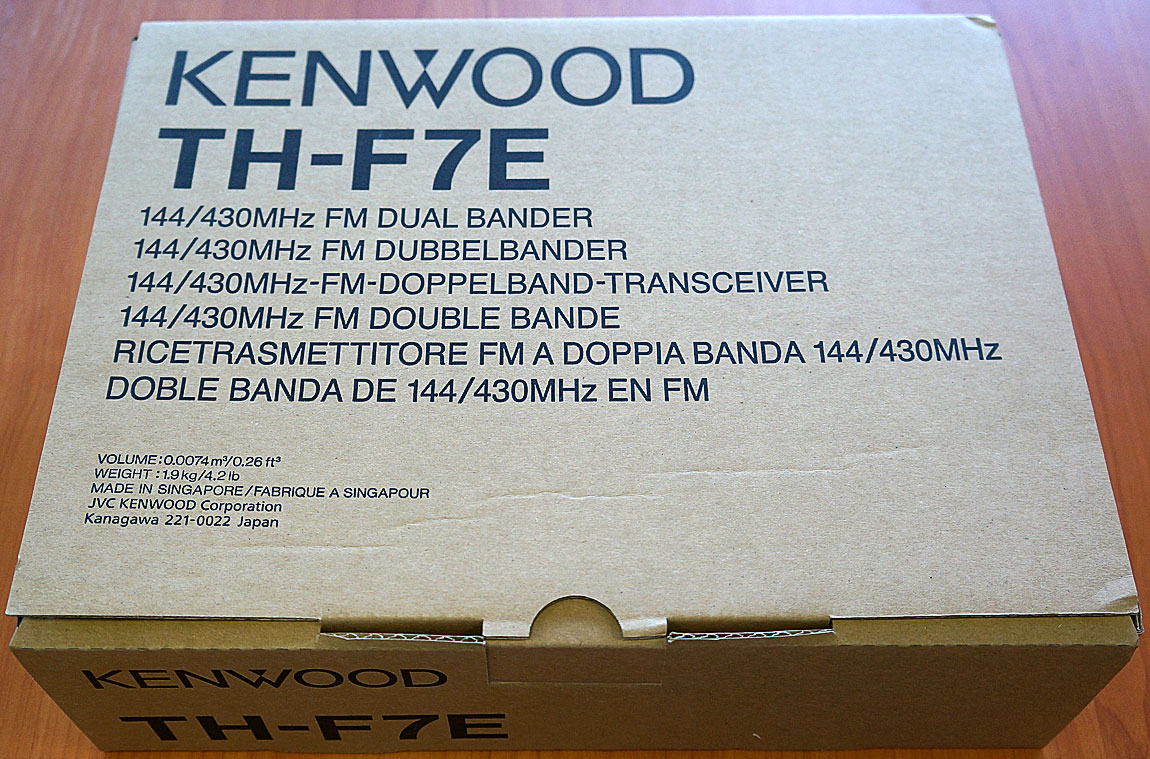

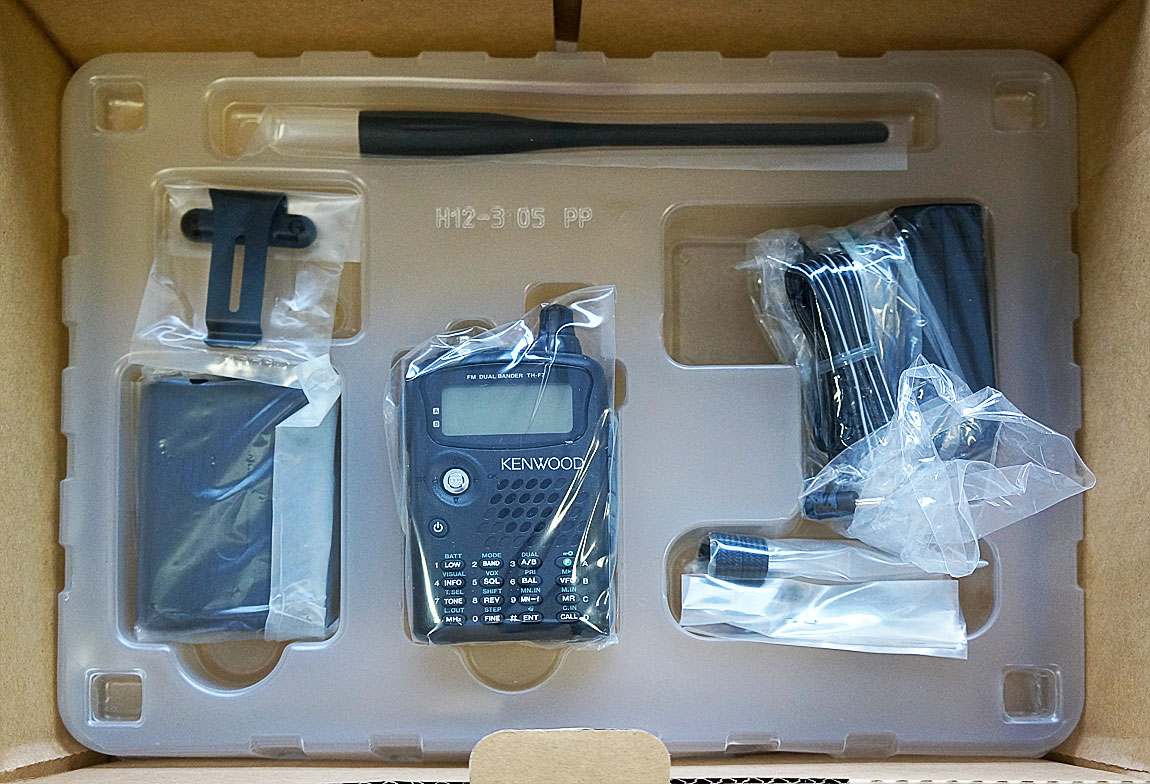

Радиостанция поставляется в стандартной картонной упаковке, характерной для всех продуктов фирмы KENWOOD. Комплектуется радиостанция инструкцией по эксплуатации на нескольких языках (инструкция на Русском языке доступна для скачивания в интернете, а при покупке радиостанции в компании radioexpert.ru,вам будет предоставлена бесплатно), зарядным устройством, Li-Ion аккумулятором, устройством крепления на ремень и ремешком для ношения. Комплект, можно сказать, стандартный.

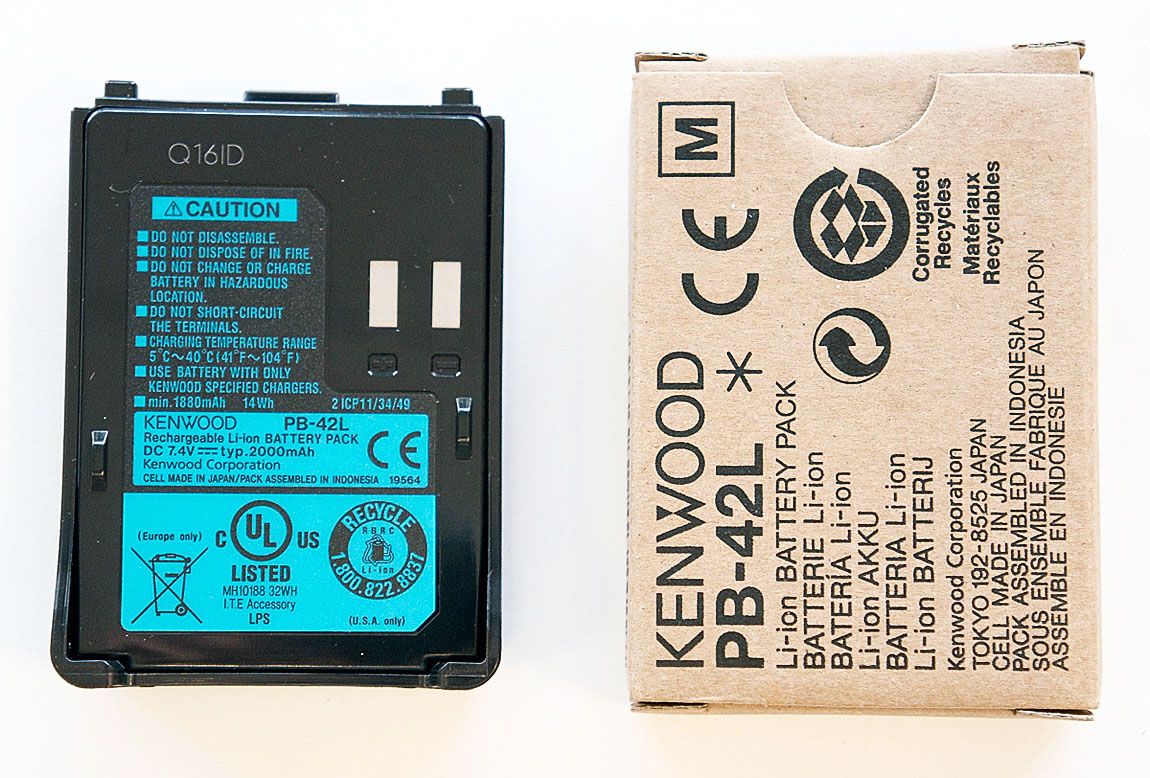

PB-42L. Кроме стандартного комплекта, существует несколько полезных аксессуаров к радиостанции, которые можно дополнительно приобрести. К ним относится дополнительный Li-Ion аккумулятор напряжением 7.4 Вольта и ёмкостью 2000мА\ч

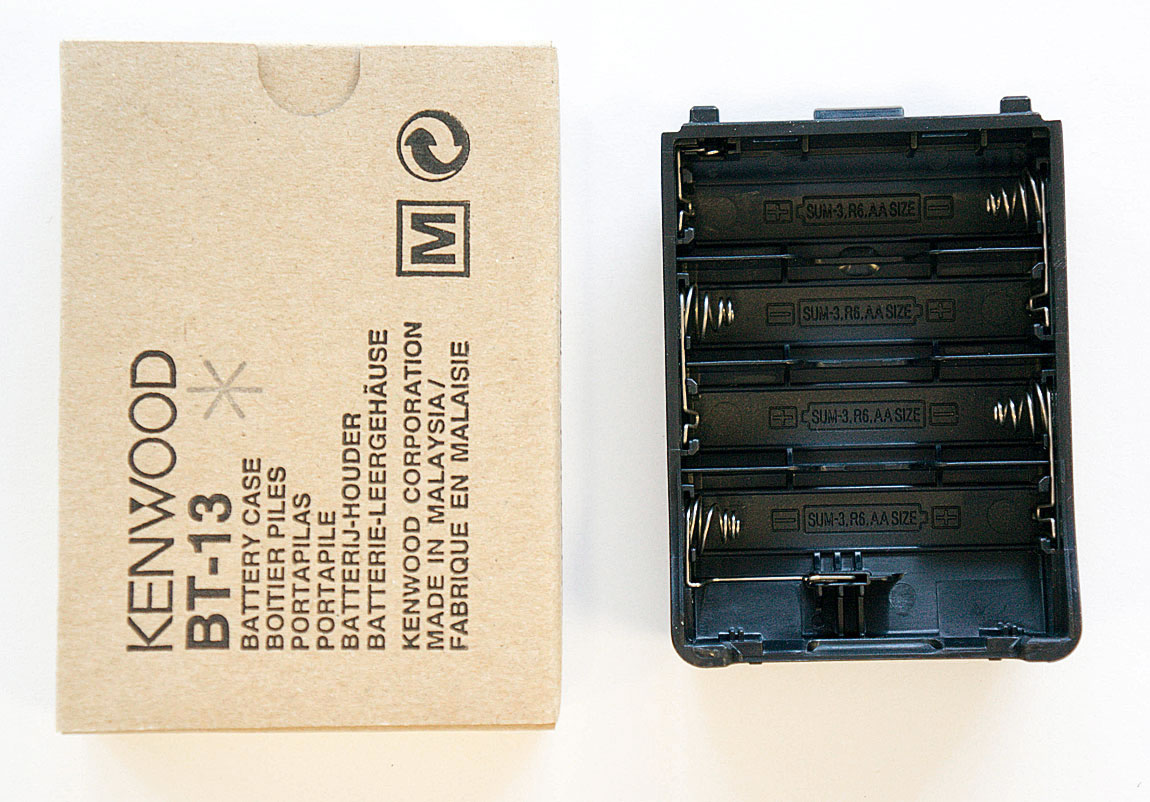

Бывают случаи, когда родной и дополнительные аккумуляторы разрядились и нет возможности в ближайшем будущем их подзарядить. Такие ситуации совсем не редкость. К примеру, бывают черезвычайные ситуации, когда связь нужна очень срочно, а не с чего… Например, в горах или где-нибудь на выезде. В это же время, очень часто бывает доступ к обычным батарейкам типа "АА", которые, за небольшие деньги можно купить почти в каждом магазине или рынке. Для таких черезвычайных случаев существует очень полезный аксессуар – кейс для батареек BT-13. В этот кейс можно поставить 4 пальчиковых батарейки типа "АА" или аккумуляторы такого же типа. В меню станции, при этом, нужно выставить тип используемых батарей – "ALKALINE".

Для тех пользователей, кто часто планирует использовать радиостанцию в автомобиле, имеется возможность подзаряжать радиостанцию от бортовой сети автомобиля через авто-адаптер - PG-3J

Также, очень удобным аксессуаром является выносная тангента для портативной станции. Тангенты для портативных радиостанций, компания KENWOOD выпускает 2х видов. Обычная тангента со встроенным динамиком - SMC-32, и тангента с дополнительными функциями. На такой тангенте предусмотрена возможность регулировать громкость звука и запрограммировать дополнительные клавиши на какую-либо функцию - SMC-34.

Многие радиолюбители часто недооценивают удобство работы в эфире с внешними тангентами при использовании портативных станций. Автор рекомендует попробовать в движении работу в эфире не со станции, а с внешней тангенты. В этом случае вы сможете оценить всю прелесть свободы движения и отсутствия относительно громоздкого предмета в руках. На тангентах присутствует разъём, к которому можно подключить обычные наушники-вкладыши. С таким аксессуаром, ни вы, ни вам, никто не будет мешать разговорам в эфире. Не маловажным фактором может стать отсутствие сильно излучающего предмета возле головы.

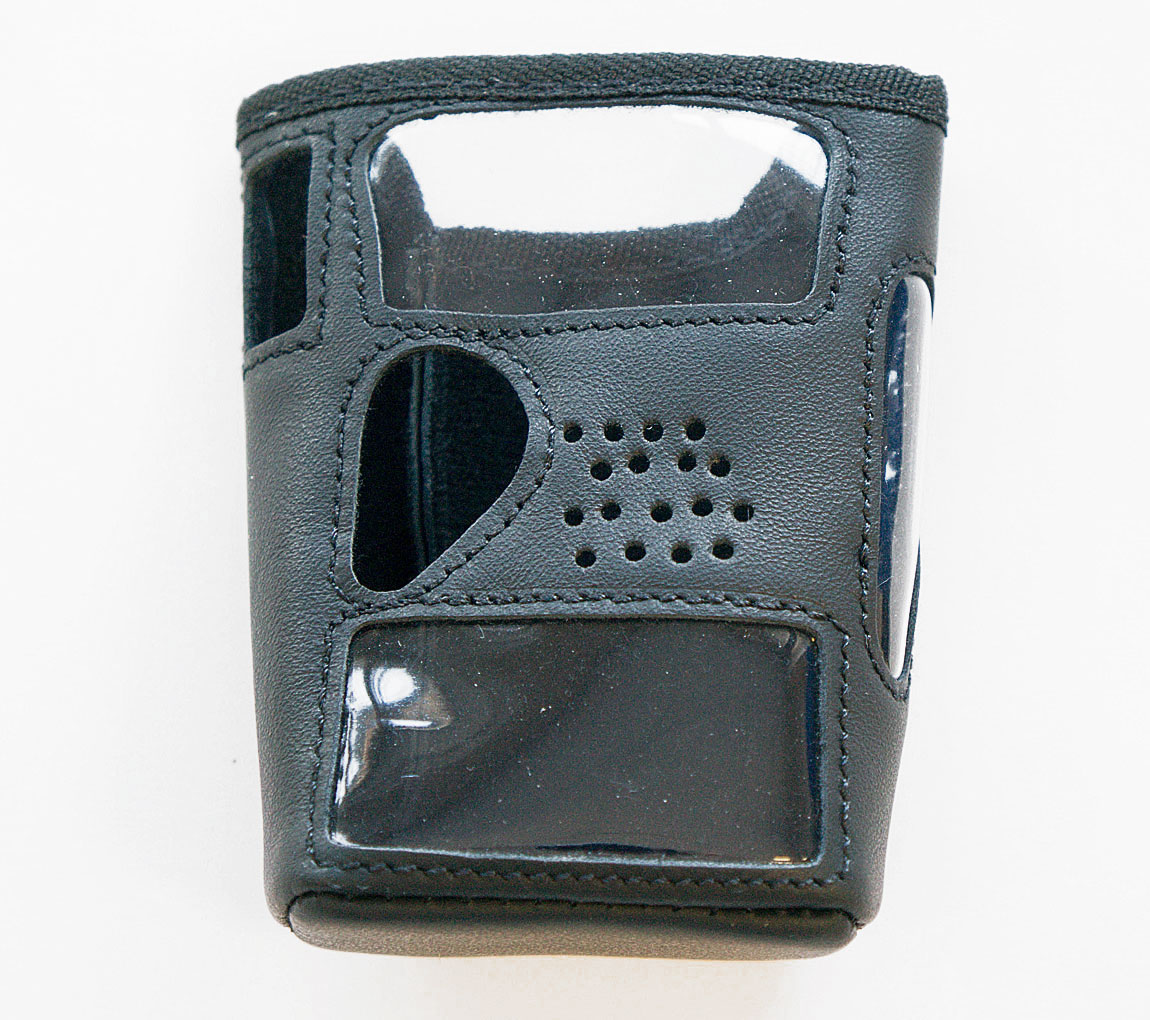

Немаловажным аксессуаром для радиостанции является защитный кожанный чехол, который предохранит аппарат от внешних механических царапин. Все радиостанции KENWOOD имеют хорошую степень защиты от воды и пыли по стандарту MIL-STD 810C/ D/ E, с защитой от дождя, пыли и вибраций, но кому понравится использовать станцию с царапинами на стекле и корпусе? Для тех пользователей, кому важно иметь станцию всегда в состоянии «как новая» и просто заботится о сохранности вещи – для них предназначен этот незаменимый и очень важный аксессуар – чехол SC-52.

Сравнение станций

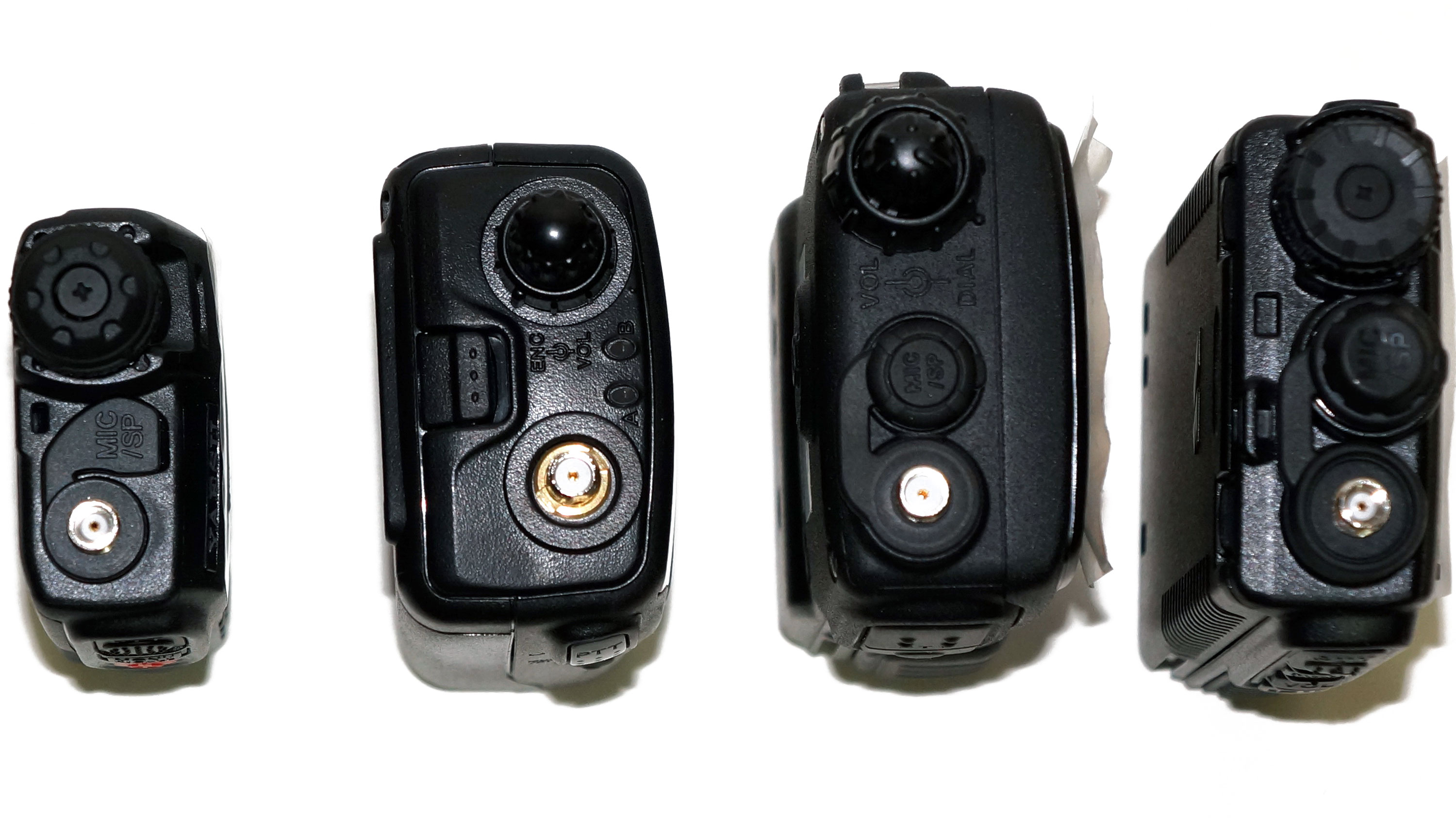

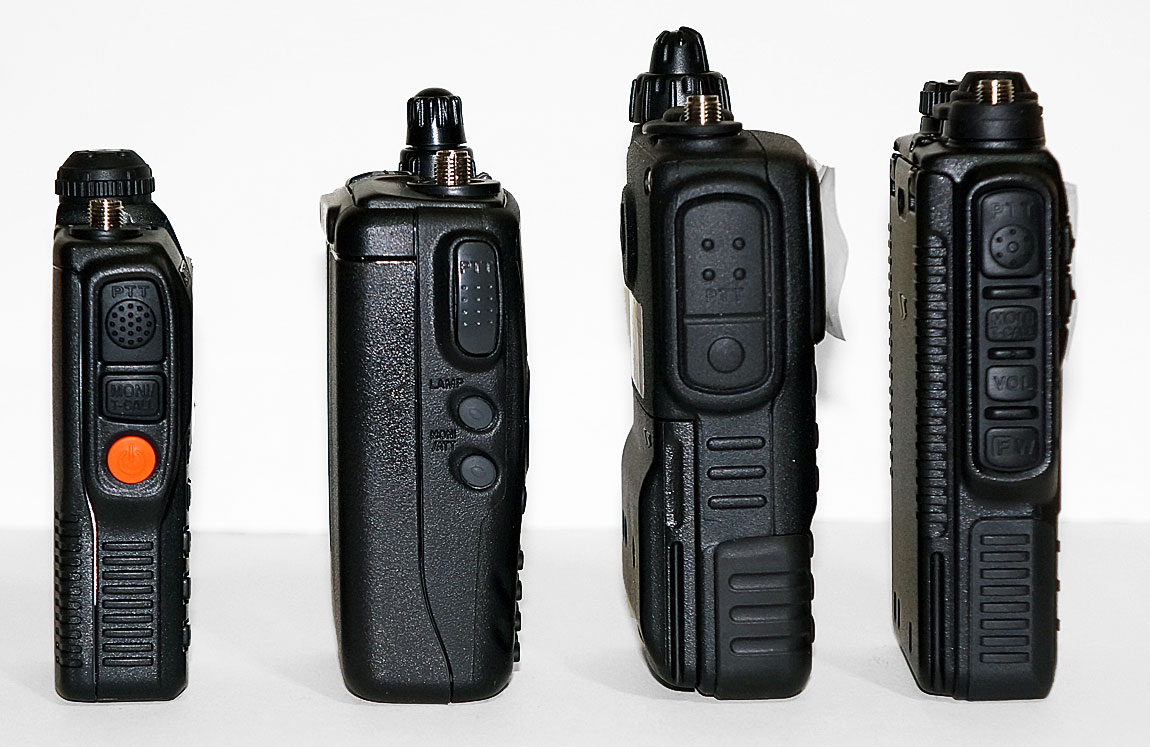

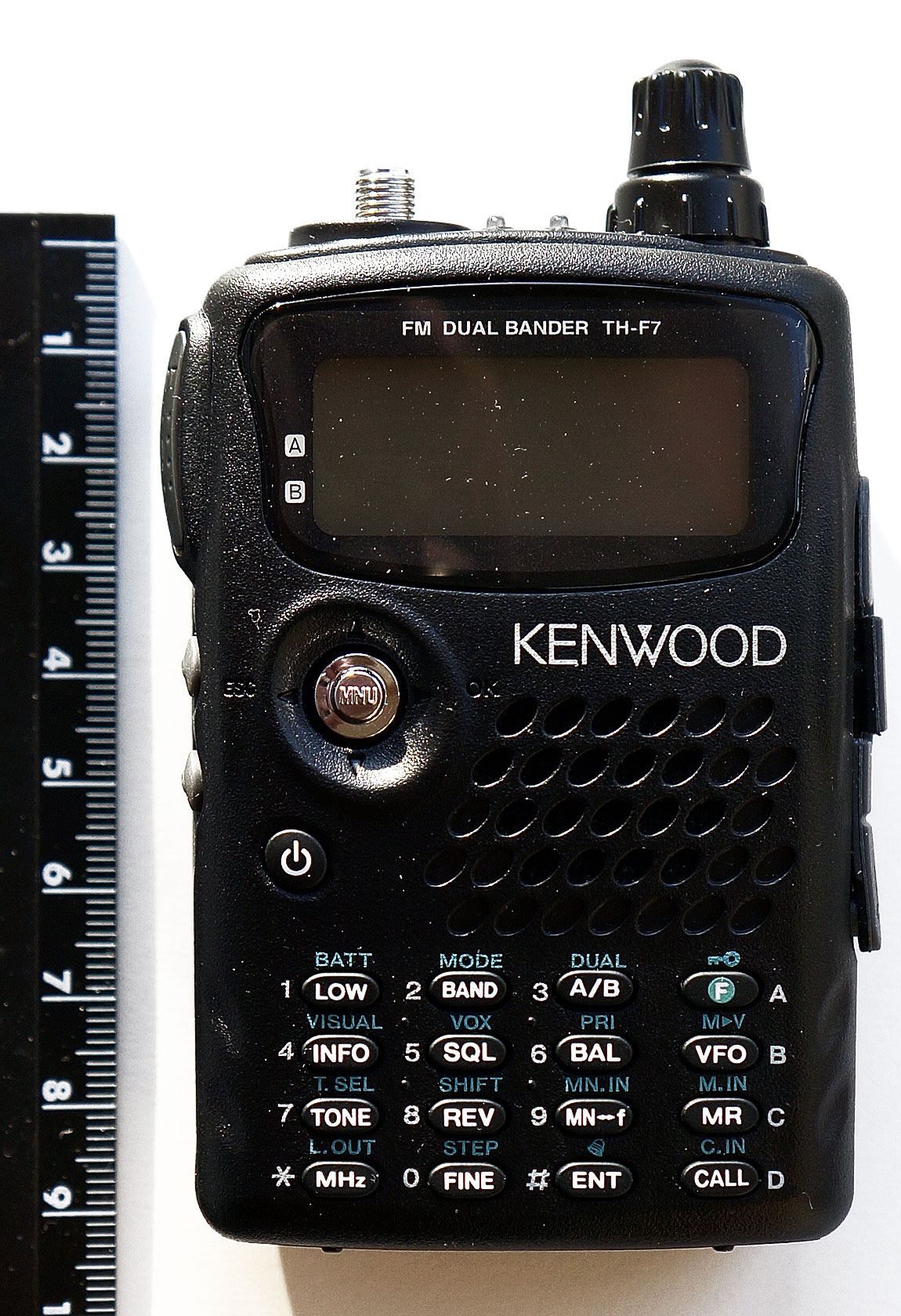

Предлагаем для сравнения с радиостанцией взять несколько популярных станций фирмы Yaesu VX-3r, VX-6r,VX-7r,VX-8dr. На фото ниже можно оценить размеры всех станций в разных ракурсах.

Сравнение радиостанций по массе:

• Yaesu VX-3r – 140гр.
• Yaesu VX-8 – 240 гр.
• KENWOOD TH-F7E – 260 гр.
• Yaesu VX-7r – 280гр.

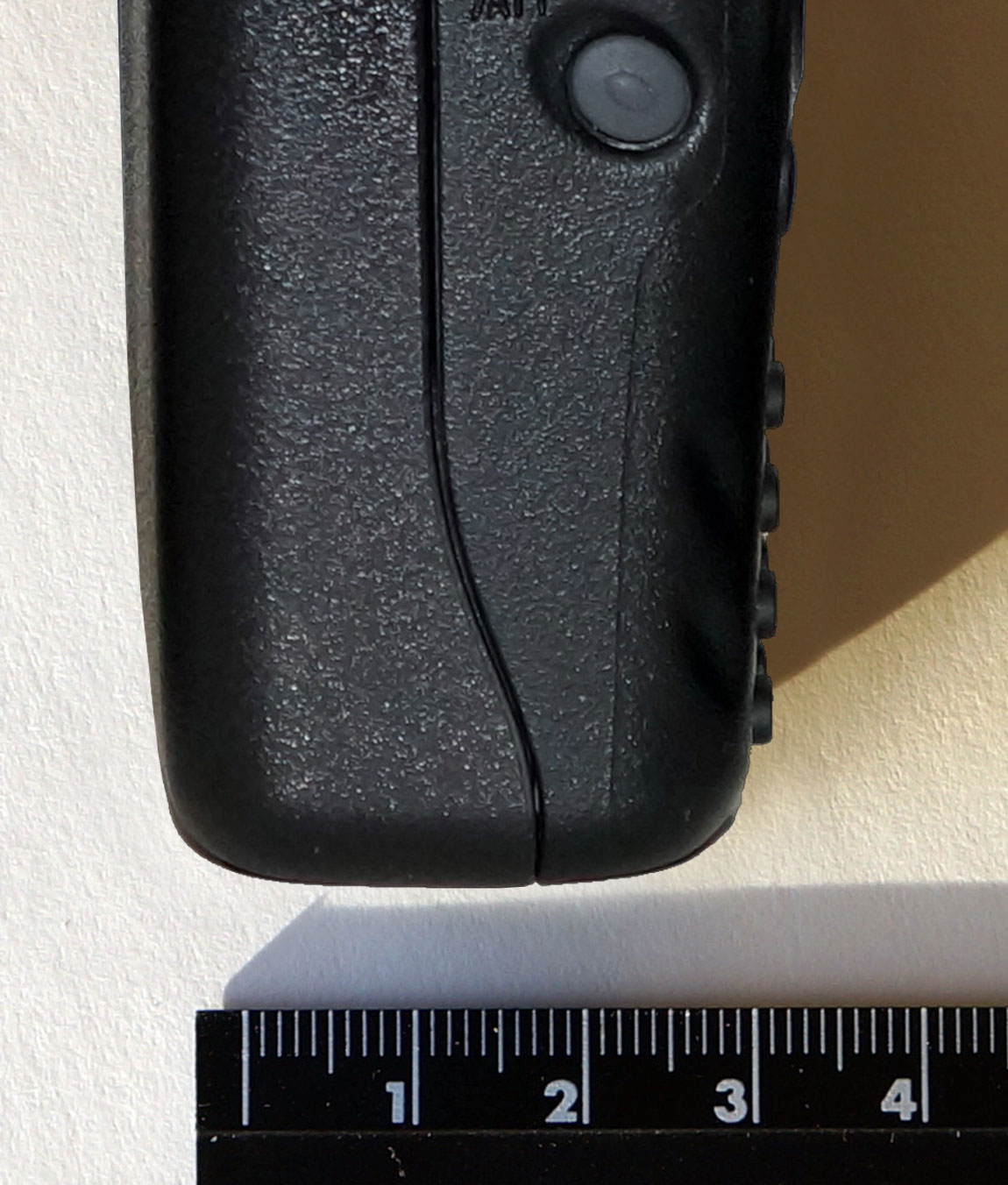

По своим габаритам радиостанция F7E меньше и легче, чем VX-7r, но толще, чем VX-8. Толщина радиостанции составляет 3см с установленной мощной Li-Ion батареей. Высота радиостанции без учёта длинны ручки настройки и громкости составляет 9см.

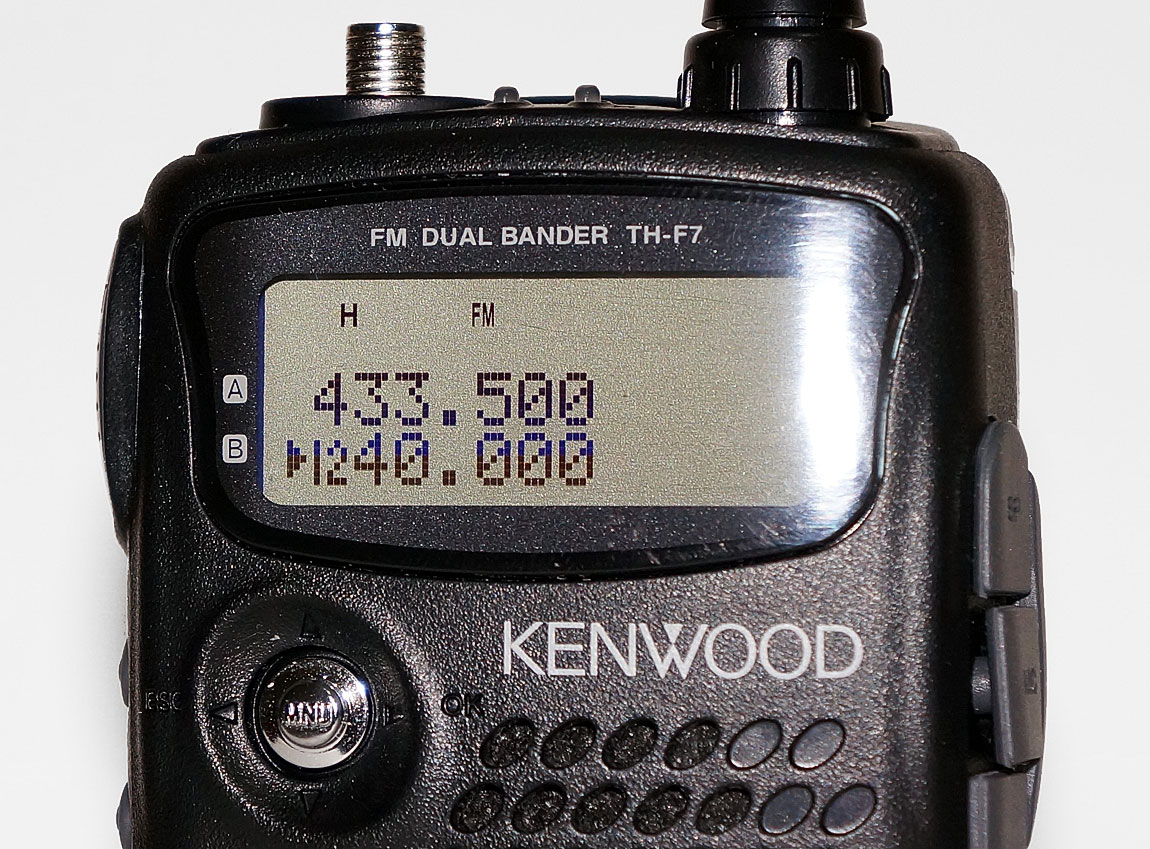

У радиостанции F7E присутствуют два полностью независимых приёмника. Основной приёмник работает только в любительских диапазонах 145 МГц и 430 МГц. Второй приёмник имеет расширенный диапазон. Он способен принимать сигналы в диапазоне от 0.1МГц до 1300МГц в различных режимах модуляции.

Главным и неоспоримым преимуществом на сегодняшний день радиостанции KENWOOD TH-F7E – является возможность радиостанции принимать сигналы с SSB модуляцией. Пока ни одна портативная радиостанция других производителей на это не способна! Компания KENWOOD, единственный производитель на сегодня, выпускающий подобный продукт.

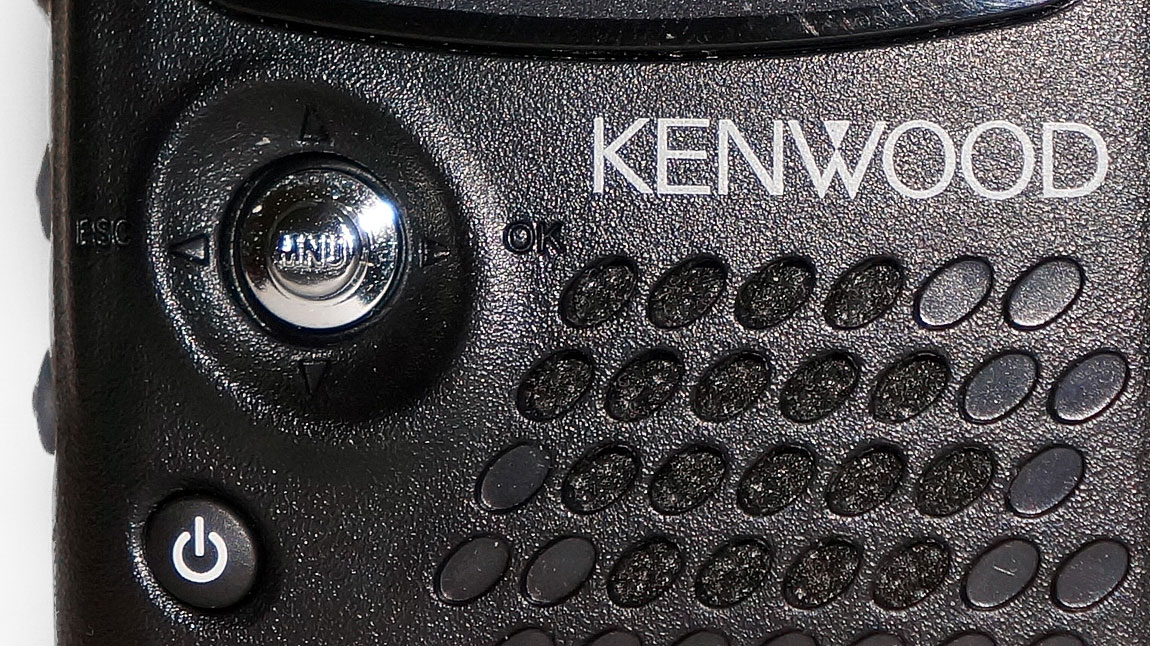

Одним из существенных отличий в органах управления радиостанцией является возможность управлять радиостанцией с помощью джойстика. Им может осуществляться пересторйка по частоте и переходы внутри меню. По нажатию на кнопку джойстика осуществляется доступ к меню настроек.

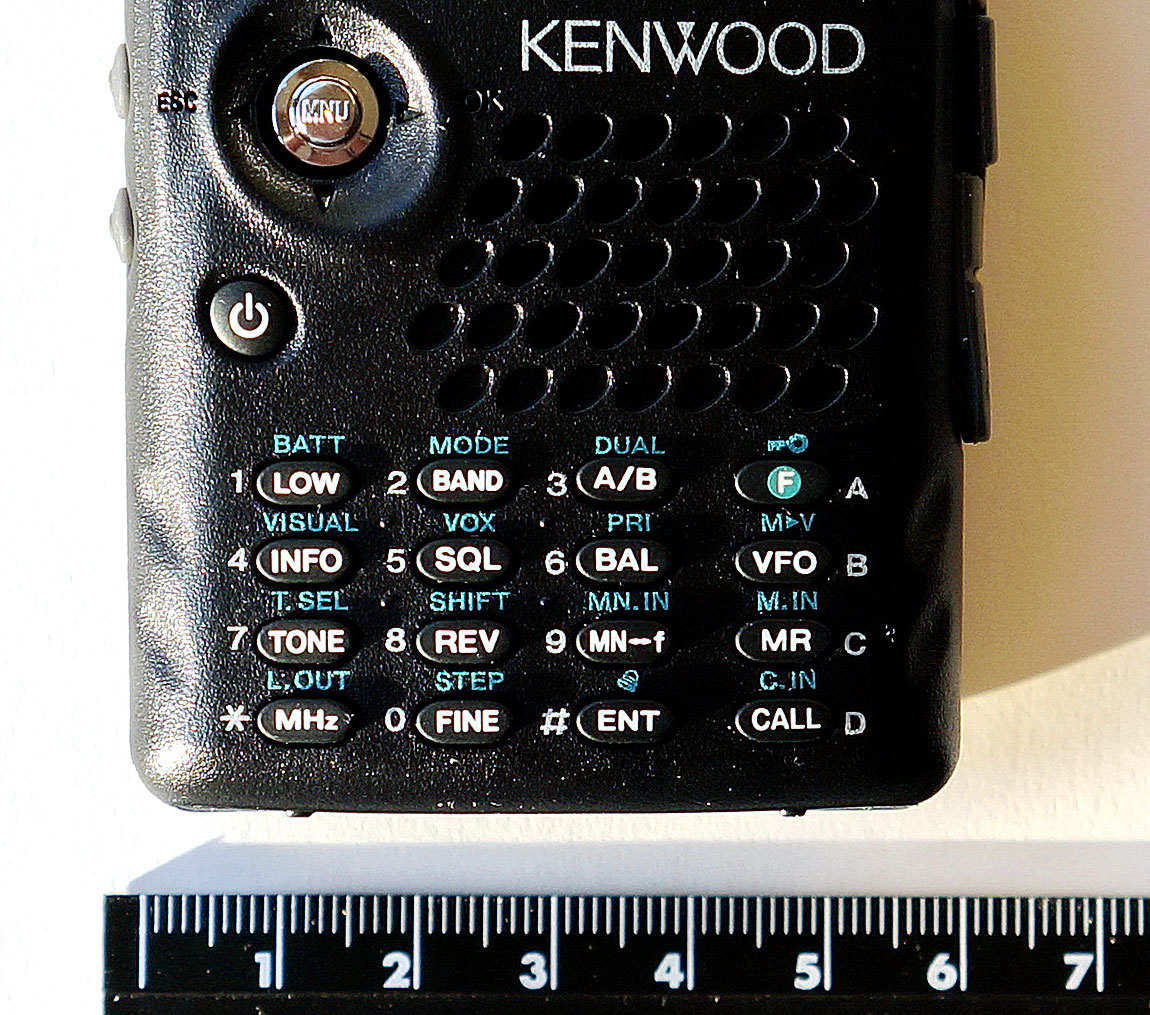

Практически все функции оперативного управления радиостанцией осуществляется с клавиатуры. Никаких вам длинных 150 строчных меню с многочисленными вкладками и многостраничным томиком инструкции по эксплуатации. Всё логично, доступно и понятно с первого взгляда. На освоение этой станции автору статьи понадобилось не более 5 минут. В меню заходил всего несколько раз, больше из любопытства, чем по необходимости. В коротком техническом меню, длинною всего в 30 параметров, находятся основные установки, которые делаются один раз и не требуют частых изменений. К ним относятся такие настройки как частоты разноса, настройки экрана, время сбережения батарей, настройки VOX-а и другие мало-используемые параметры. Все необходимые операции с оперативными настройками радиостанции делаются с клавиатуры. Удобство доступа к функциям управления радиостанцией продуманно до мелочей и осуществляется с одного, либо двух нажатий кнопок, через функциональную клавишу.

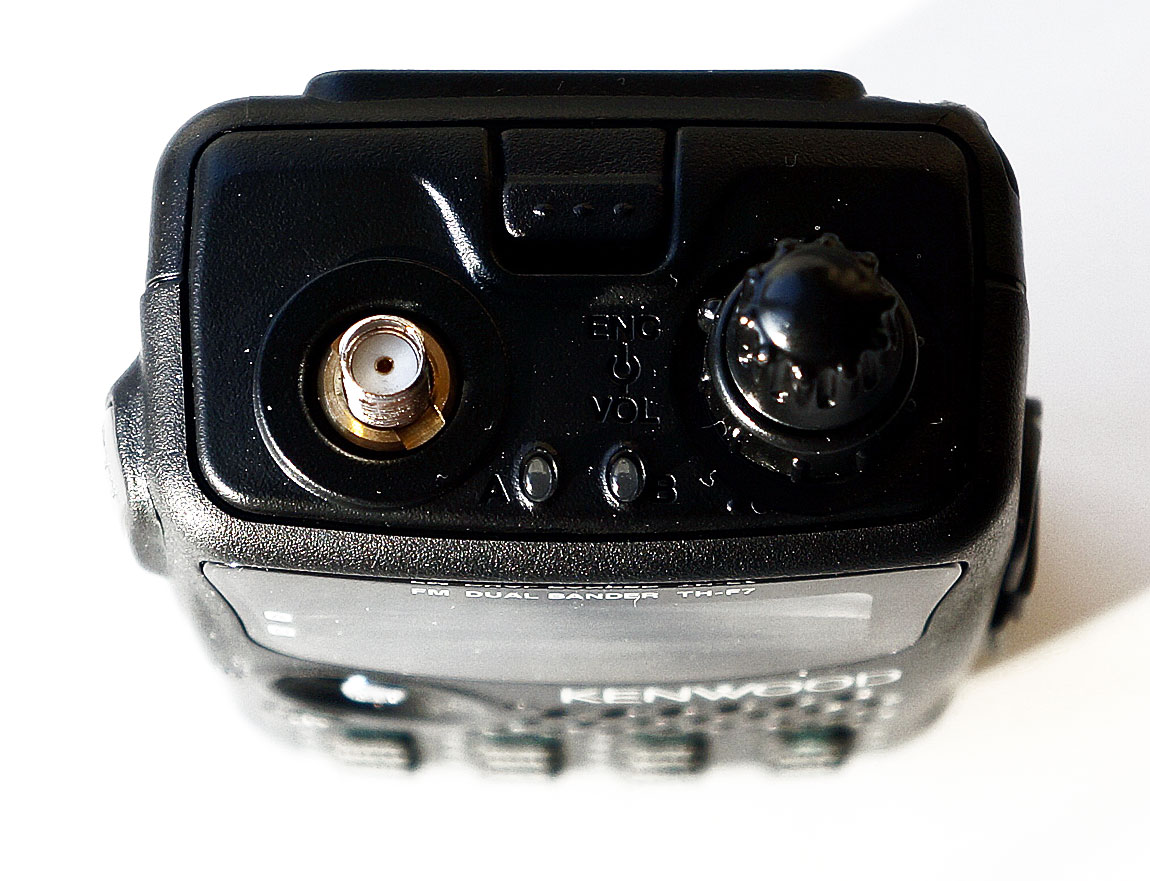

Настройка на частоту и регулировка громкости осуществляется парой ручек располагающихся на одной оси. Рядом располагаются светодиоды наличия сигнала в канале одного или второго приёмника.

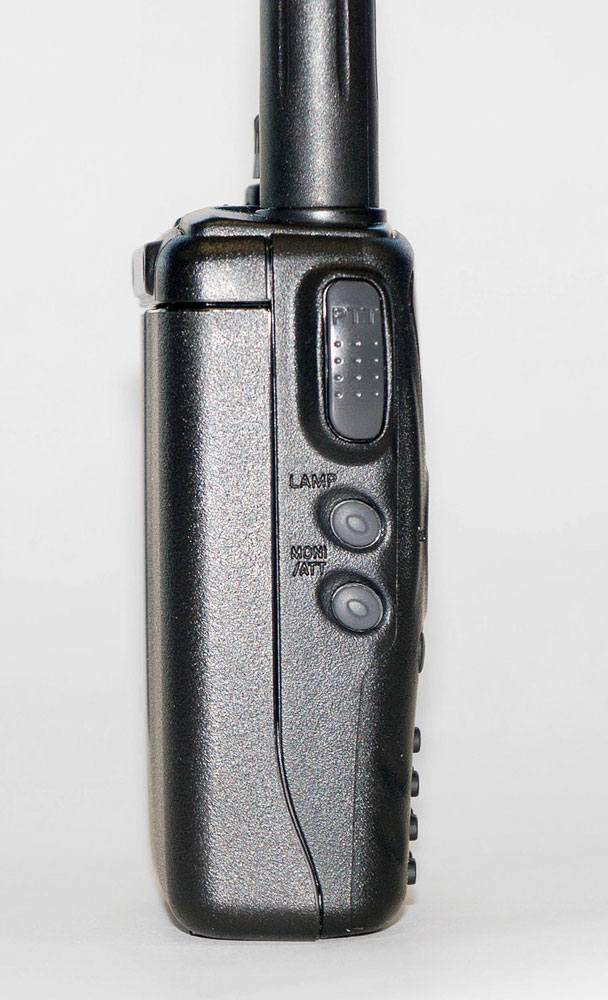

На боковой панели традиционно расположена кнопка передачи – PTT , кнопка включения режимом подсветки экрана – LAMP и кнопка оперативного управления шумоподавителем и аттенюатором – кнопка MONI\ATT. Аттенюатор будет очень полезен при прослушивании КВ диапазона в режима АМ или SSB. Он позволит ослабить внеполосные сигналы, которые могут мешать приёму. Так же аттенюатор будет полезен в случае, когда помеховая обстановка в вашей местности очень тяжелая. Хотя у приёмника этой радиостанции очень хорошая динамика, не редки случаи, когда в ближайшей местности и\или на ближайших частотах вещают несколько мощных передатчиков. В такой ситуации динамики приёмного тракта может нехватить и улучшить приём поможет только применение аттенюатора.

В комплекте с радиостанцией идёт Li-Ion аккумулятор на 7.4 Вольта и большой ёмкостью – 2000 мА/ч. В стандартном режиме работы на максимальной мощности полностью заряженного аккумулятора хватает на 6 часов непрерывной работы, а в режиме максимального энергосбережения до 15 часов.

Анализ схемо-технической части радиостанций.

Одними из главных вопросов, которые обычно рассматриваются при выборе портативных радиостанций – это её диапазон перекрытия и чувствительность. Для многих ситуаций, когда радиостанция в портативном исполнении используется по своему прямому назначению - эти параметры являются главенствующими. Но в некоторых ситуациях это не самый верный подход к выбору станции. На сегодняшний день, практически все радиостанции имеют перекрытие любительских диапазонов с хорошим запасом, а шумовые характеристики применяемых деталей, легко позволяют простыми схемными решениями добиться чувствительности 0.1мкВ, но... в ущерб динамическим характеристикам! В реальном эфире большого города одними из самых главных параметров будет являться не столько чувствительность, сколько динамический диапазон приёмного тракта. Т.е. устойчивость приёмника к перегрузкам при воздействии на него сильных внеполосных сигналов.

Параметр динамики будет определять один из важнейших качеств радиостанции – это качество приёма. Многие из радиолюбителей, преобретя портативную радиостанцию, походив с ней по улице и возвращаясь домой или в автомобиль, сразу начинают задумываться над улучшением качества связи и повышением дальности связи. Т.е задумываются о превращение портативной радиостанции в базовую или автомобильну. Изначально это не совсем верный подход к решению задачь связи. Для автомобильного или базового применения производятся свои радиостанции с оптимальными характеристиками. Но опустим сейчас вопрос правильности и обратимся к реалиям нашей жизни. Для улучшения качества связи какая первая мысль приходит в голову? Правильно, подключить внешнюю антенну. При работе на штатную портативную антенну параметр динамика не будет заметен, но стоит подключить к портативной станции любую внешнюю большую антенну, как все особенности построения приёмных трактов, продуманность схемных решений и качество, применяемых в станции деталей, вылезут наружу в виде множества побочных каналов приёма и излишнего шума. Проблемы с приёмом могут возникнуть вплоть до невозможности проведения связи. Это зависит так же и от того, насколько загружен радиоэфир в вашей местности. Достаточно часто такие проблемы характерны для местности, где расположенны вышки сотового, пейджингового, промышленного, телевизионного и радио вещания.

Особо следует отметить тот факт, что сегодня параметру динамики в портативных станциях не уделяется должного внимание. В китайских станциях параметру динамика вообще не уделяется ни какого внимания – основной упор делается на максимальную дешевизну устройства – отсюда, максимальная простота и наихудшие из возможных схемных решений. Поэтому, от портативных радиостанций именитых производителей тоже не стоит ждать хорошего приёма при работе на внешнюю антенну.

Проблема плохой динамики связана с особенностями построением входных каскадов широкополосных приёмных трактов. Одна из причин – это миниатюризация радиостанции. Очень плотный монтаж требует применения достаточно миниатюрных деталей. Пассивные LC - элементы, при таких размерах имеют маленькую добротность. Т.е. способность выделять нужный сигнал и ослаблять внеполосные помехи по входу получается низкая. При выборе радиостанции этот факт приходится принять как "неизбежное зло". Маленькая станция требует применения маленьких деталей и при существующих на сегодня технологиях изготовления деталей «выше головы не прыгнешь».

Второй причиной низкой динамики является тип, качество, количество и место в схеме применяемых полупроводниковых элементов во входных каскадах и коммутирующих ВЧ-цепях. Обладая хотя бы базовыми знаниями в области радиотехники и электроники, уже можно с достаточной точностью оценить качество приёмного тракта радиостанции.

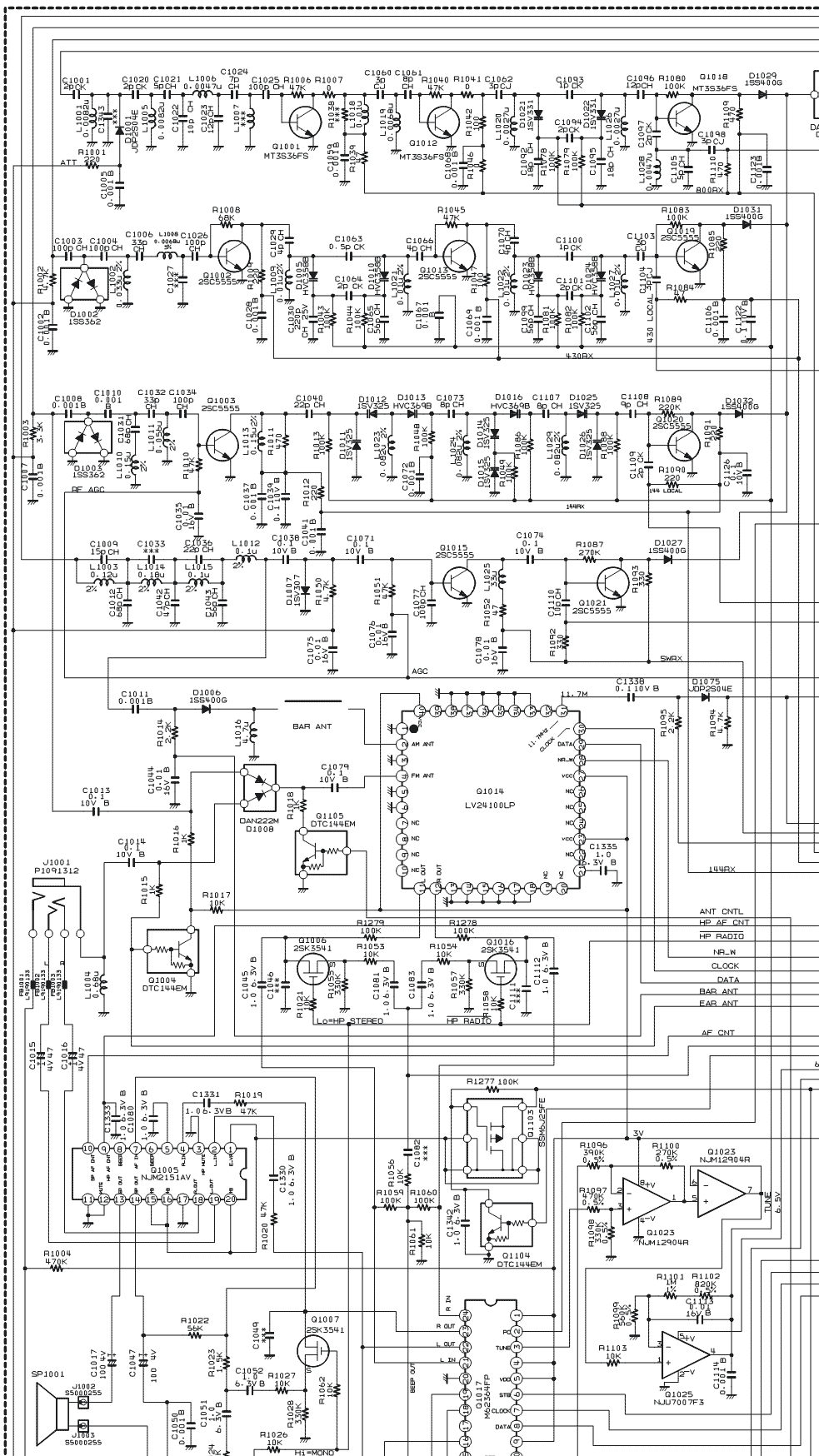

В качестве примера, для сравнения со схемой радиостанции F7E возьмём схемы популярных радиостанций Yaesu VX-3r, VX-6r, VX-7r и VX-8.

Что мы видим из схем?

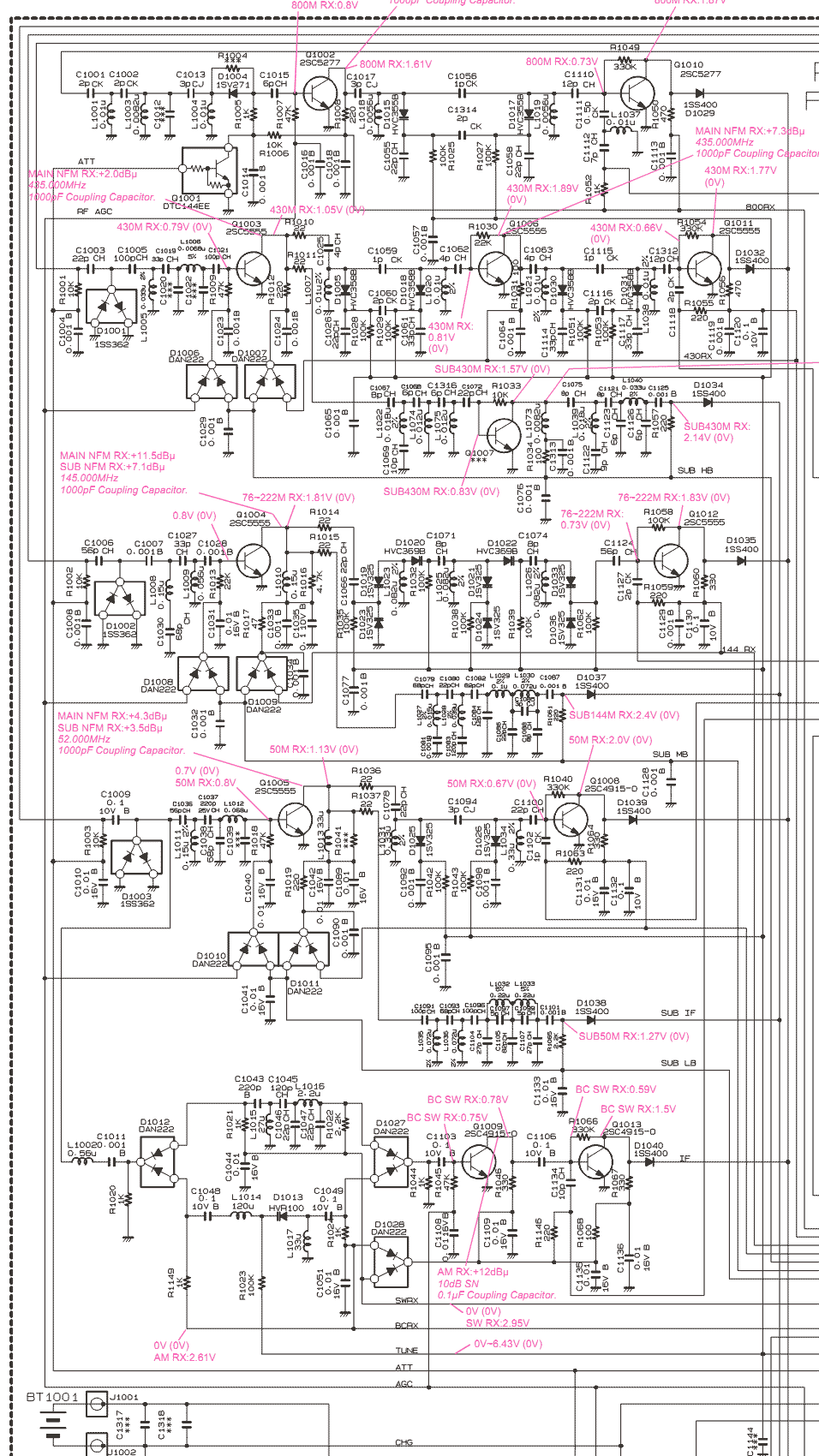

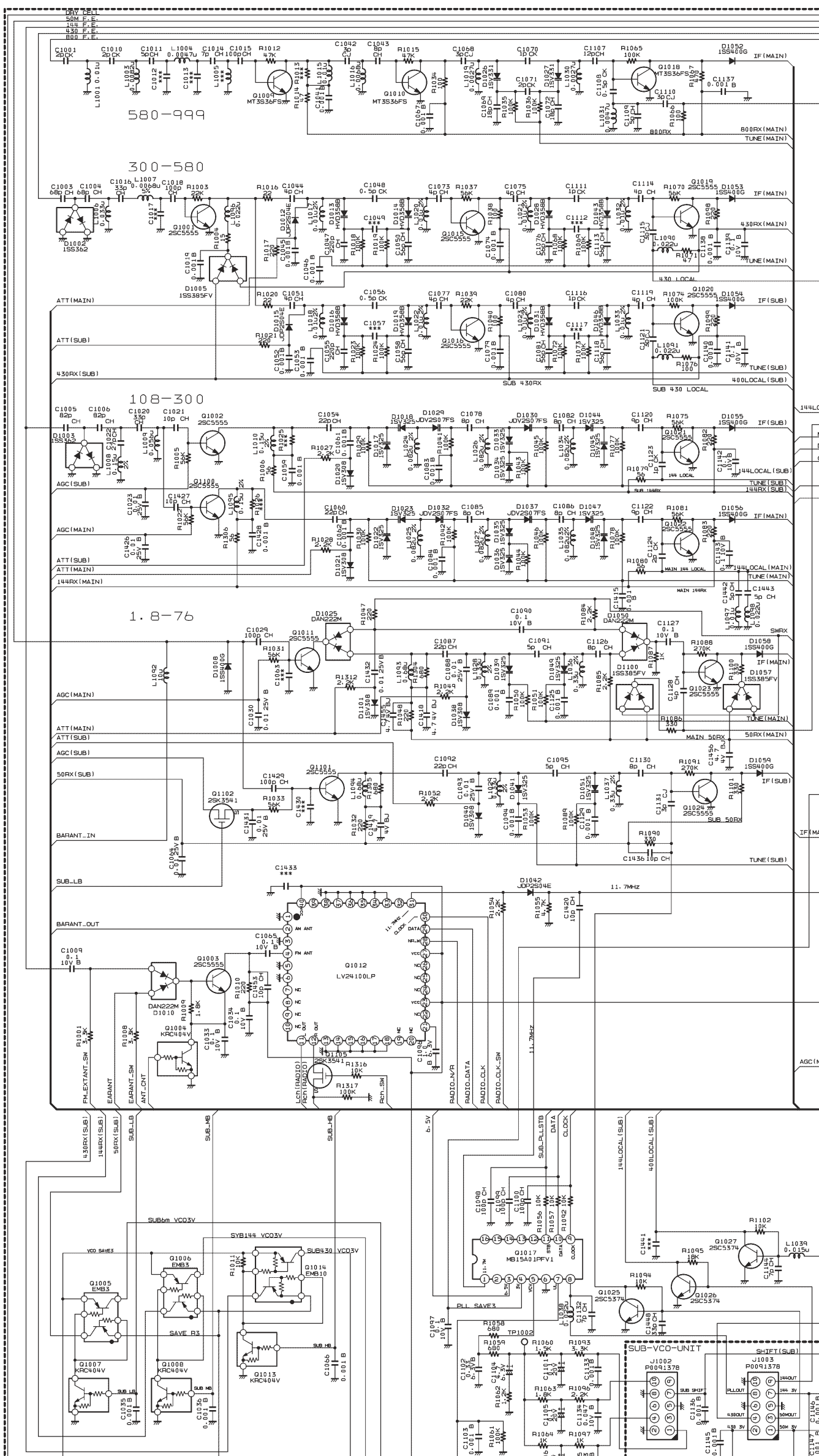

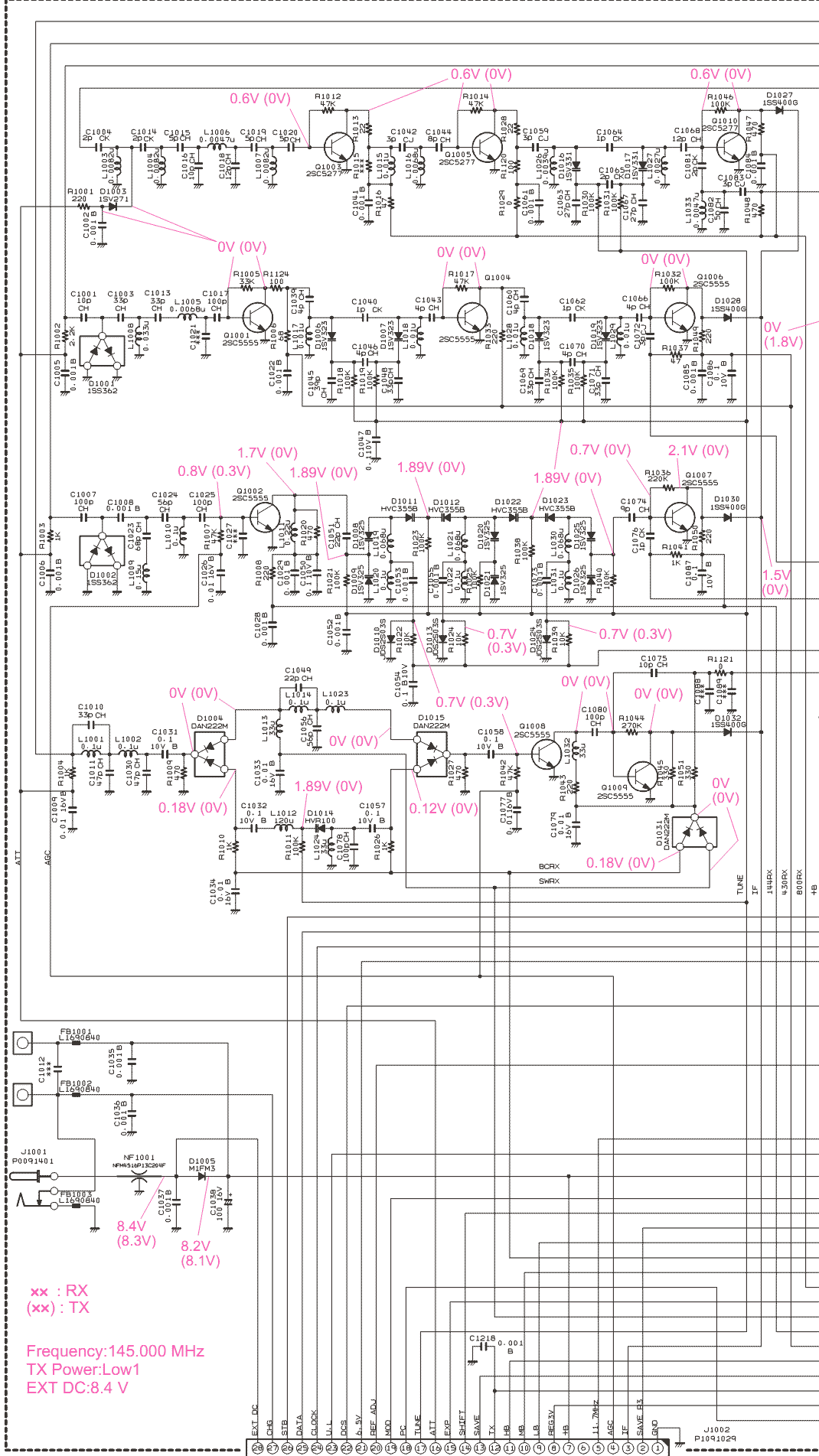

У всей линейки Yaesu VX построение приёмного тракта выполнено практически по одинаковой схеме, да ещё и с применением простых биполярных транзисторов в цепи усиления. Такое простое построение схемы прослеживается как у самой дешёвой станции - VX-3r, так и у самой дорогой - VX-8. Было бы логично, у топовой модели радиостанции VX – 8, реализовать входные каскады по каким-нибудь оригинальным и высоко-динамичным схемам. Но нет, и в этом месте компания Yaesu решили сэкономить. И даже для второго приёмного тракта применён один и тот же тракт предварительного усиления, что и для первого приёмника. В худшем варианте, в условиях сложной помеховой обстановки такое построение приёмных трактов грозит полным отсутствием приёма на обоих приёмниках (VFO-A и VFO-B) в обоих диапазонах, в не зависимости от того куда они настроенны. Не лучшую ситуацию мы можем наблюдать и в станции VX - 7r. Если для радиостанции VX-3r такой подход ещё простителен, то про VX-6r и писать то стыдно…

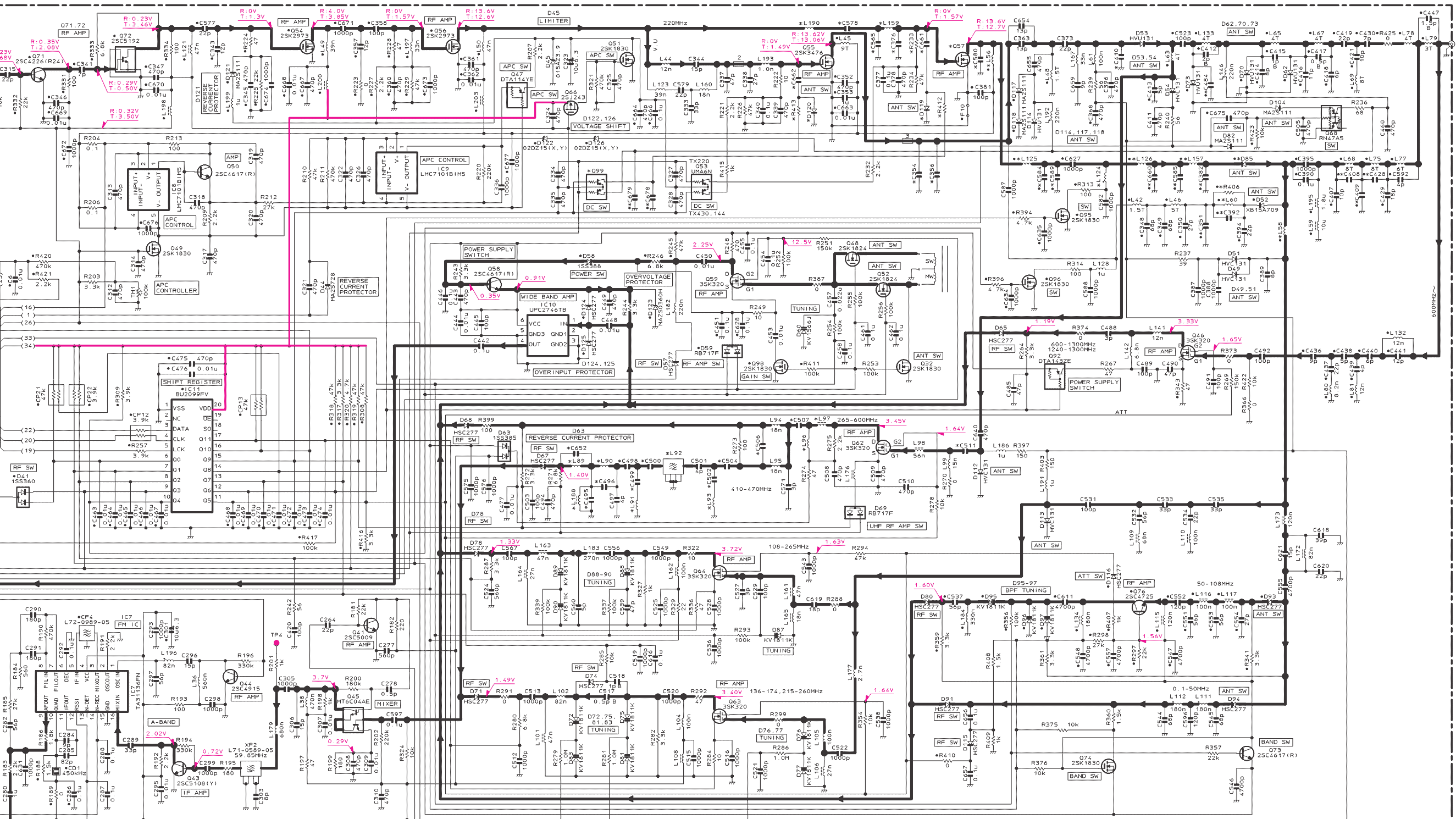

Схемотехника построения приёмного тракта радиостанции KENWOOD очень сильно отличается от схемотехники фирмы Yaesu. Все каскады приёмного тракта выполнены на полевых транзисторах, имеющих куда более линейную характеристику усиления. Другими словами они более динамичны по своим характеристикам, чем биполярные транзисторы. Кроме этого, цепи предварительной селекции выполнены иначе чем на станциях Yaesu. Для каждого принимаемого поддиапазона сделаны свои цепи преселекции и транзисторы малошумящих усилителей располагаются после схем основной преселекции – такое схемотехническое решение очень сильно повышает динамические характеристики и защищает от влияния внеполосных сигналов на конкретный тракт. Главным же фактором качественного приёма на любительских диапазонах - является полностью независимые приёмные тракты для основного и дополнительного приёмников. Основной приёмник радиостанции узкополосен и принимает сигналы только любительских диапазонов 144МГц или 430МГц. Все широкополосные манипуляции с частотами происходят в дополнительном приёмнике и не влияют на работу основного приёмного тракта.

Приём SSB - модуляции в портативной станции? А почему бы и нет!

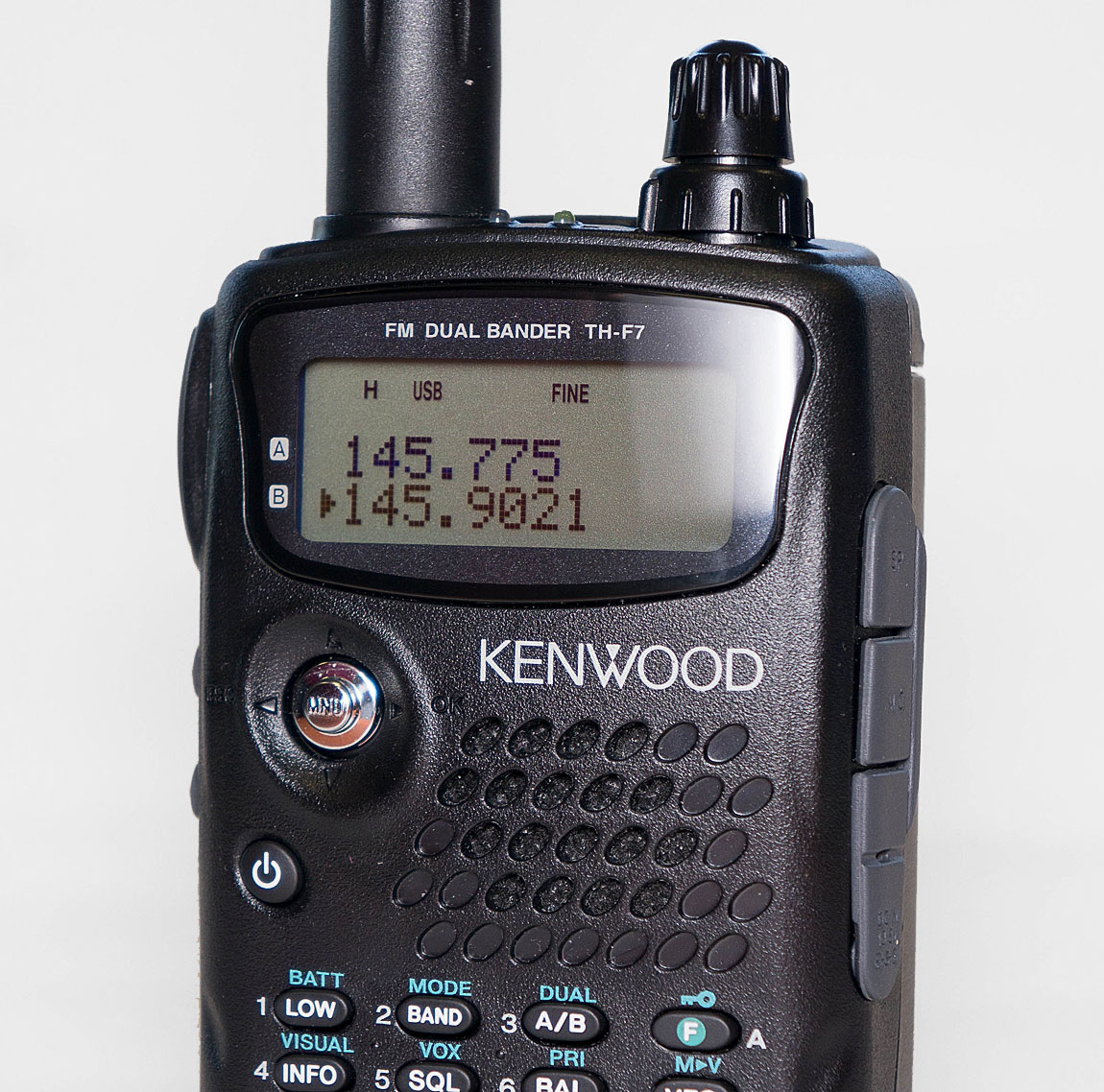

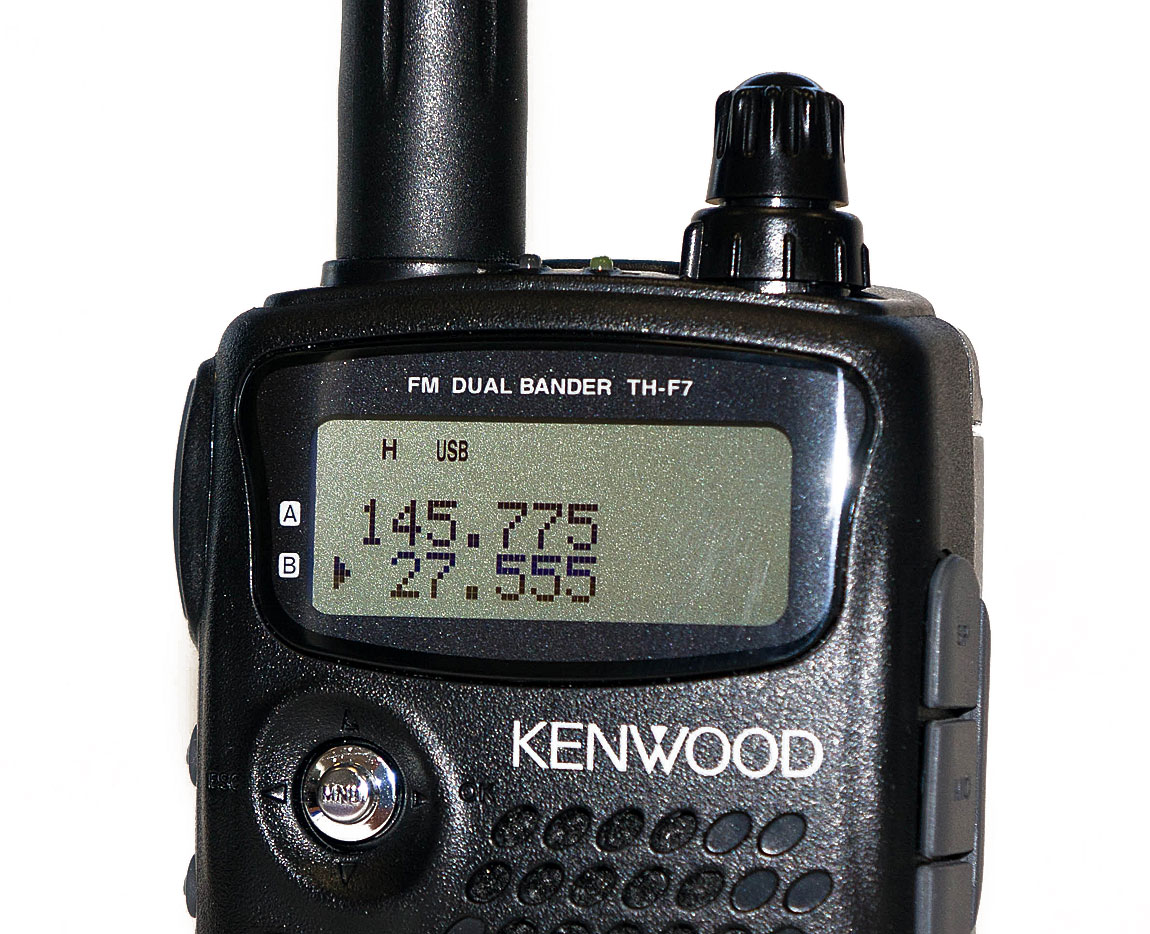

Основное достоинство трансивера F7 – это возможность принимать сигналы с SSB-модуляцией. Если присмотреться к схеме, то можно увидеть, что тракт приёма в полосе 0.1-30 МГц практически не отличается от КВ-тракта станций Yaesu. Т.е. от штатного приёмника на частотах 0.1-30МГц особых чудес ждать не следует. Для режимов АМ, SSB, CW используется один и тот же фильтр полосою 4.5кГц но, в режиме SSB включается дополнительный гетеродин с возможностью плавной программной расстройки приёма. Благодаря этой расстройки, можно плавно настраиваться в режиме SSB с шагом 33Гц. Конечно, по качеству приёма получается далеко до полноценного настольного трансивера, но…

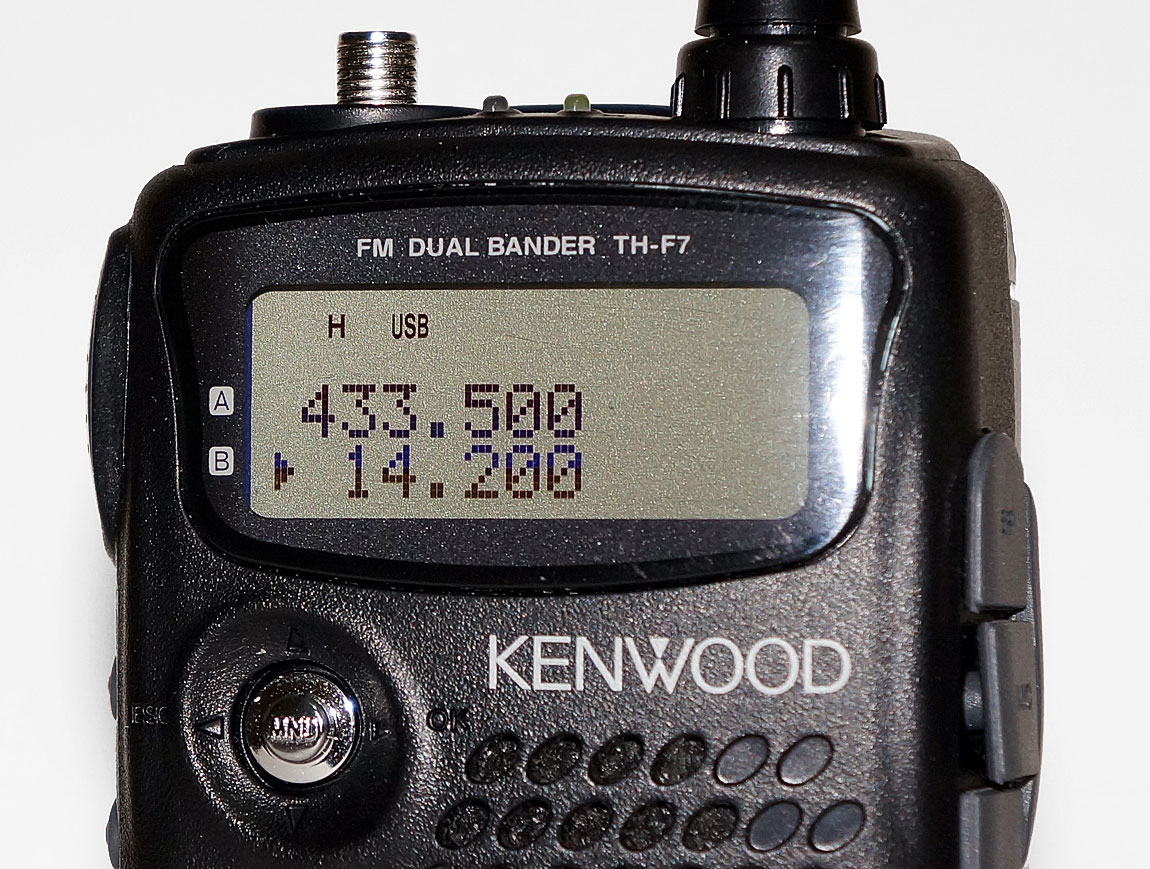

Находясь где-нибудь на рыбалке или на даче, у вас появляется замечательная возможность послушать что твориться на любительских диапазонах. Кроме возможности приёма на КВ-участках в режиме SSB, есть такая возможность и в УКВ и ДЦВ диапазонах. Можно контролировать наличие прохождения на УКВ диапазонах, появляется возможность контроля маяков или отслеживания появления радиолюбительских спутников, работающих в режиме SSB.

На видео ниже демонстрируется приём радиостанции на 20м любительском диапазоне в режиме SSB.

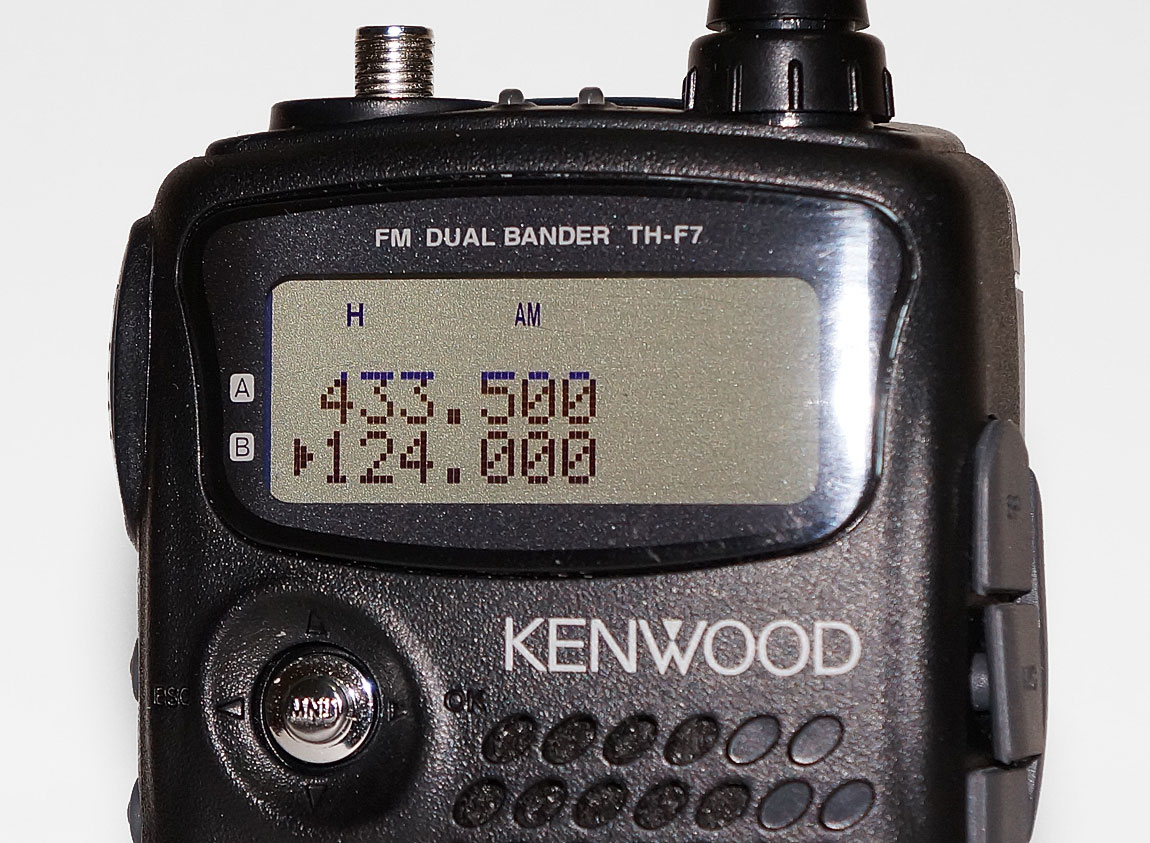

Так же эта станция будет интересна любителям прослушивания АВИА-диапазона. В режима АМ станция может принимать сигналы в диапазоне 118-136МГц.

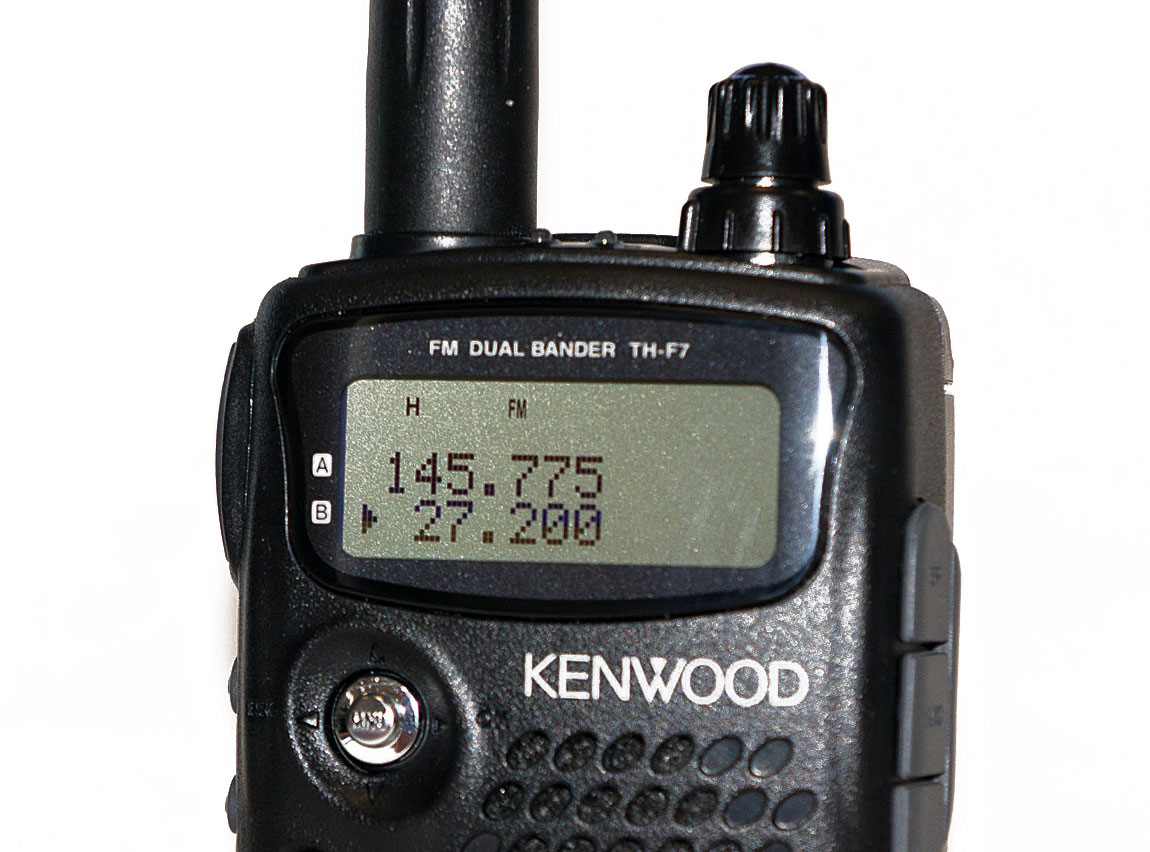

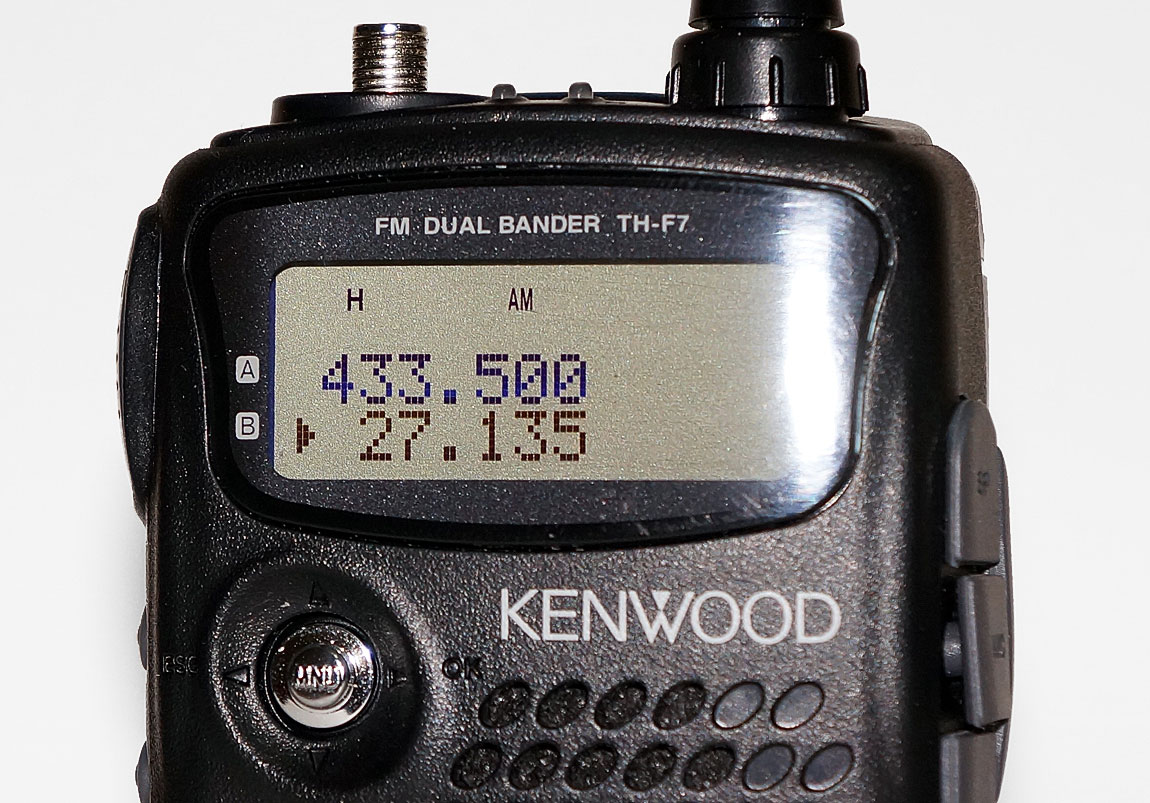

За последние несколько лет наблюдается увеличение количество радиолюбителей, желающих прослушивать дорожную обстановку на диапазоне Си-Би. На частоте 27.135МГц с АМ-модуляцией в России работают "дальнобойщики" на грузовых автомобилях и иногда оказывается очень полезно быть в курсе того, что творится на дороге в радиусе нескольких километров. Много народа просто любят наблюдать работу энтузиастов Си-Би связи или контролировать наличие прохождения в DX-участке Си-Би диапазона на частоте 27.555МГц или в 10-метровом любительском диапазоне. Под эти задачи радиостанция подходит наилучшим способом.

На представленном ниже видео вы можете сравнить качество приёма на Си-Би диапазоне станции F7E и радиостанций Yaesu. Приём велся на автомобильную антенну, установленную на подоконнике квариты. Тюнеров или преселекторов не применялось.

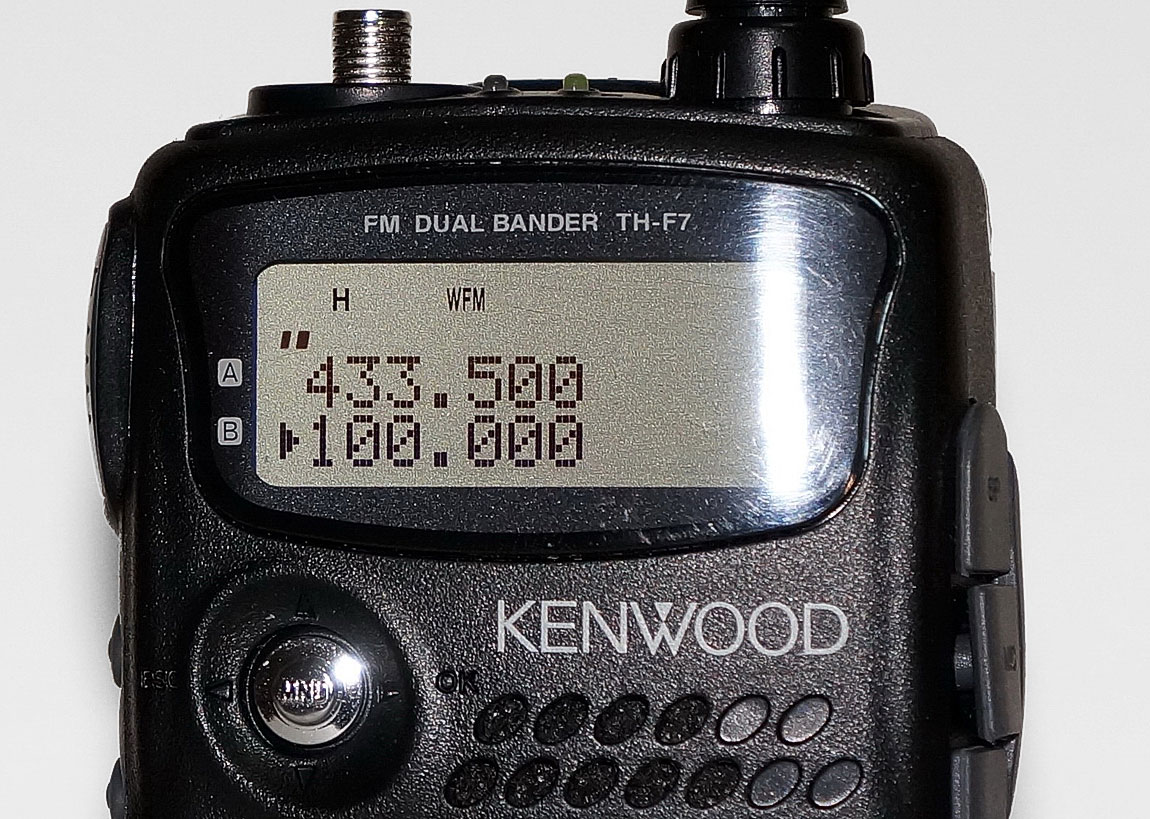

Для любителей приёма вещательных КВ и УКВ-станции есть возможность приёма всех вещательных КВ и УКВ диапазонов в диапазоне от 3МГц до 26МГц в режиме АМ и 64-108МГц в режиме широкой ЧМ. Для некоторых любителей очень важно иметь на частоте 430Мгц перекрытие и LPD и PMR диапазонов. Не многие радиостанции имеют дополнительную сетку частот в 6.25кГц. На этой радиостанции такой шаг присутствует.

Если вы планируете часто использовать радиостанцию в автомобиле, то в этом случае удобно применить в качестве приёмной антенны узкополосные антенны типа MFJ-1620…1630..1640. Сами по себе эти антенны достаточно узкополосные, и поэтому, возможна хорошая работа приёмника станции без блока предварительной селекции. При подключении большой проволочной антенны понадобиться узкополосный селектор. Автором были проведены несколько экспериментов по приёму любительских и вещательных станций в КВ диапазоне с АМ и SSB модуляцией. В качестве приёмной антенны применялась проволочная антенна длинною 20м типа "длинный луч". Без применения преселектора приём был практически не возможен, т.к. входные каскады приёмника перегружались мощными внеполосными сигналами и сигналами мощных вещательных КВ-станций. Но ситуация координально поменялась при подключении узкополосного преселектора. Стал возможен уверенный и качественный приём как вещательных, так и любительских радиостанций. Для диапазона средних и длинных волн в станции предусмотрен приём на ферритовую антенну, которая в меню может отключаться. Ниже на видео демонстрируется приём на внешнюю большую антенну с применением самодельного преселектора.

Сервис и коммуникации.

Одной из главных особенностей этой станции являются широкие возможности по использованию памяти. Всего станция имеет 434 канала памяти. Их можно разделить на 8 групп по 50 каналов. Можно присвоить названия группам и отдельным каналам. Доступны разные виды сканирования, в т.ч. сканирование по кодам шумоподавителя. На последнее способны не многие раиостанции.

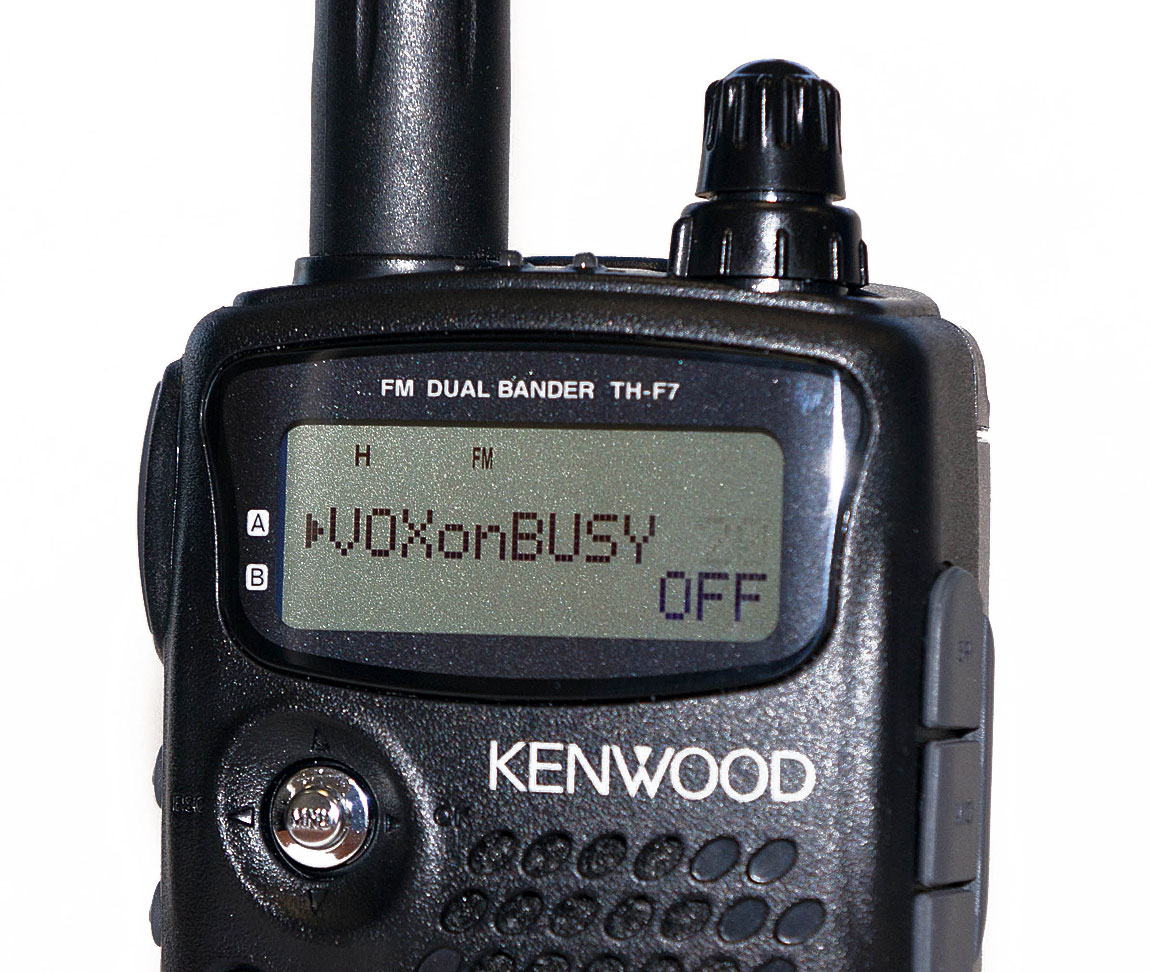

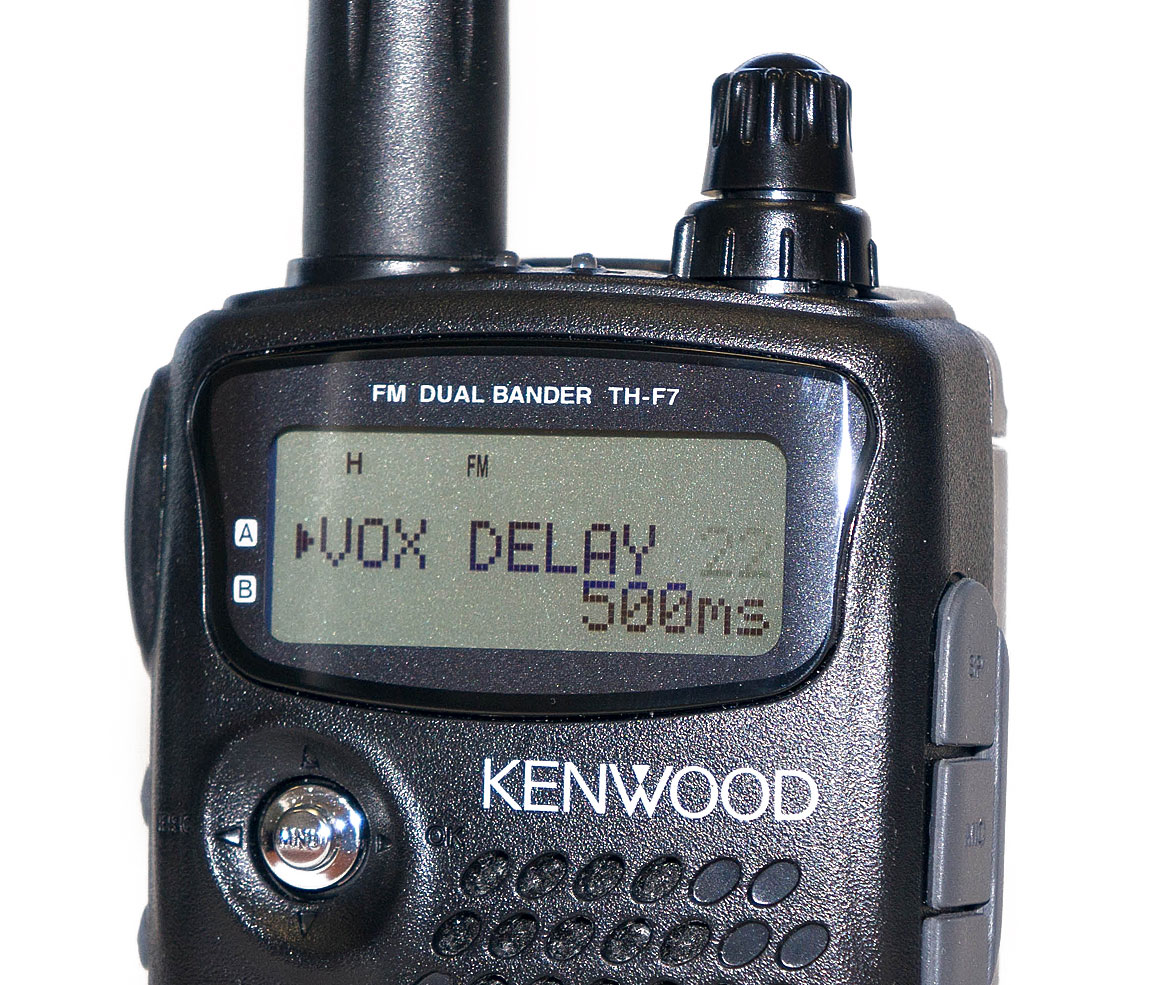

Радиостанция KENWOOD TH-F7E, в отличии от конкурентов, имеет функцию управления передачей по наличию голоса – встроенный VOX . В меню можно гибко настроить параметры срабатывания VOX-а. Эта функция по умолчанию присутствует практически во всех дешевых китайских портативных радиостанциях, и по непонятной причине отсутствует как класс во многих фирменных аппаратах. Что бы обеспечить необходимое удобство при использовании радиостанций фирмы Yaesu, их приходится доукомплектовывать специальной гарнитурой, где функция VOX выполнена в виде отдельной схемы.

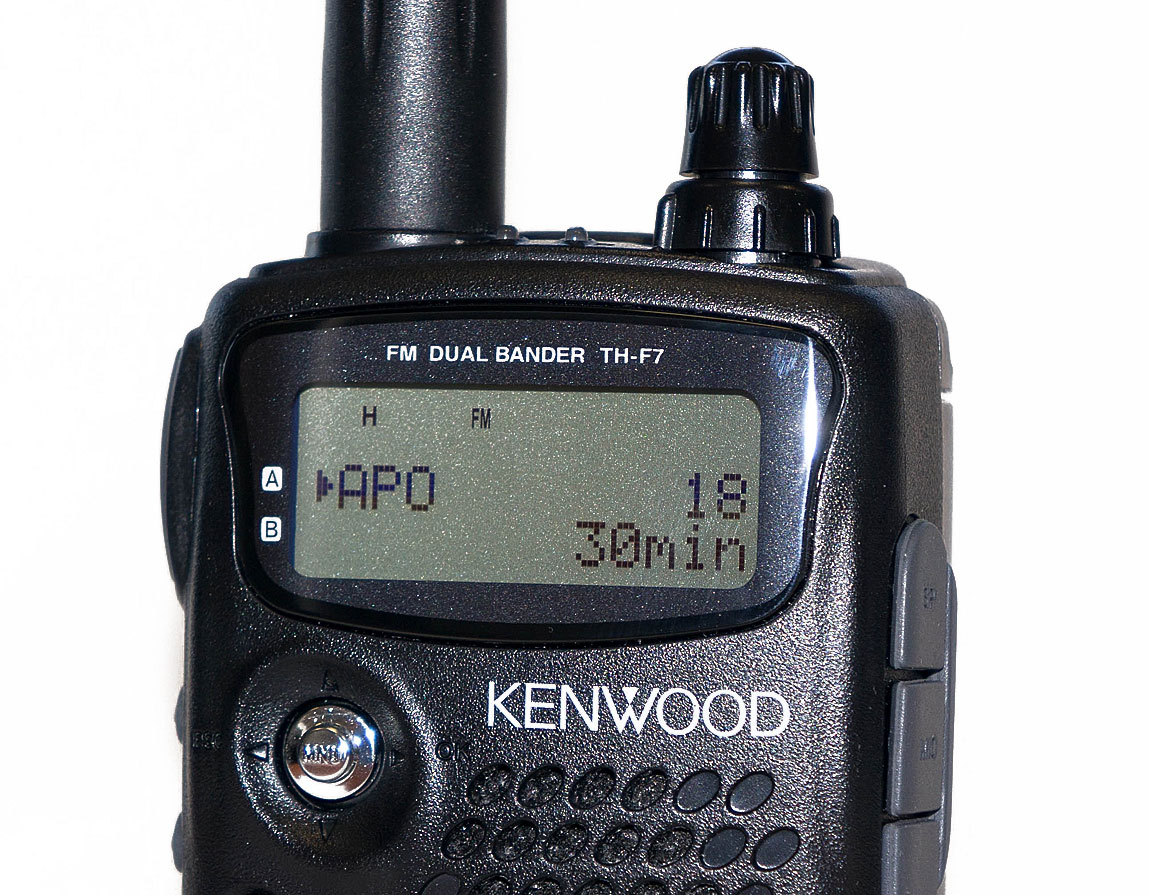

Если вы случайно забыли выключить радиостнцию или она у вас осталась забыта, например в машине, можно не беспокоиться за глубокий разряд аккумулятора. В радиостанции предусмотрена функция автоматического выключения радиостанции через 30 или 60 минут – функция APO. Её желательно сразу активировать при покупке радиостанции.

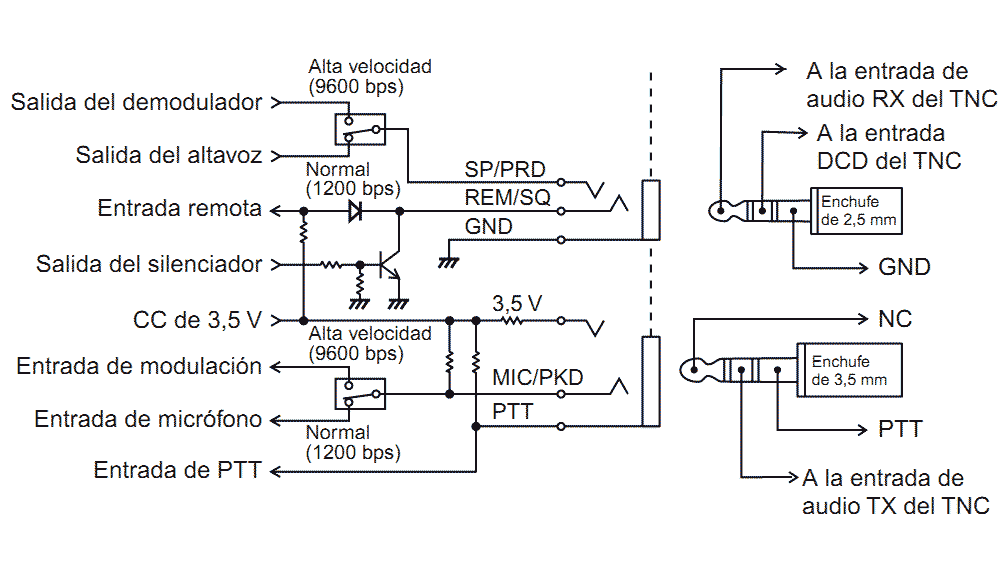

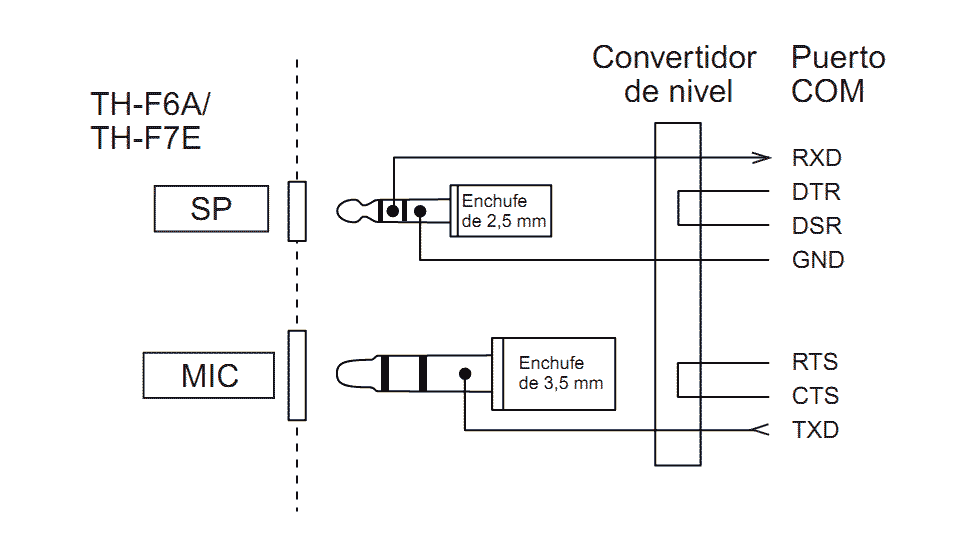

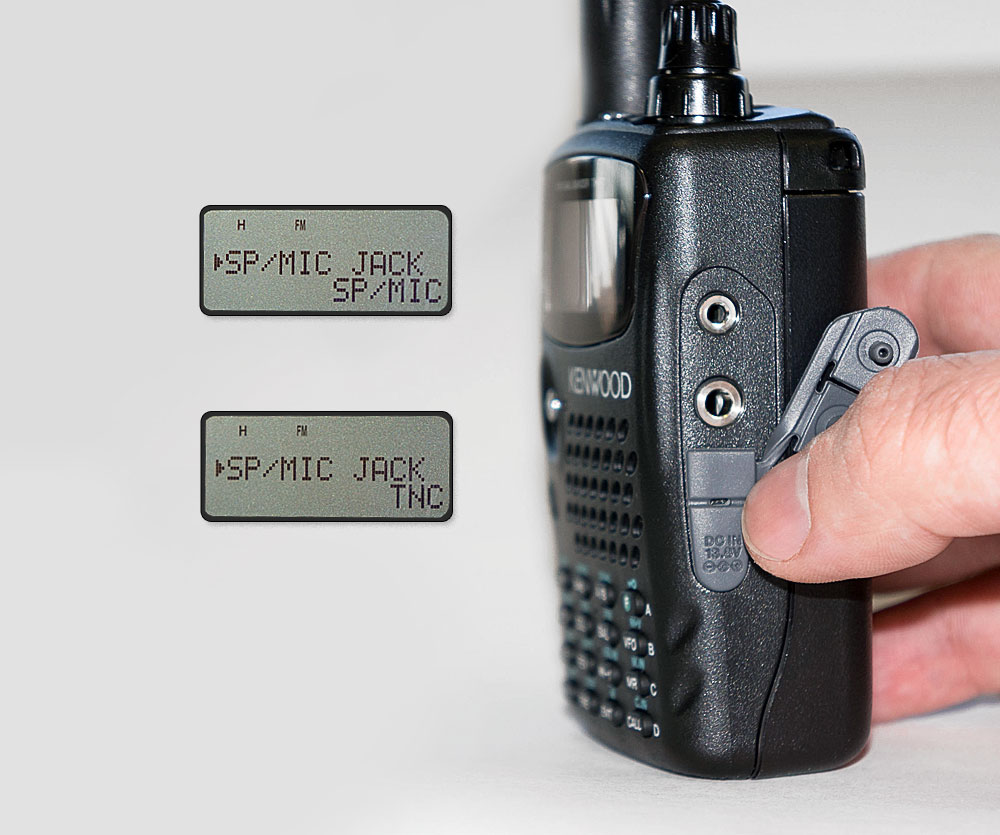

Схемотехника радиостанции позволяет использовать её в сетях цифровой передачи данных типа APRS. Боковой разъём радиостанции, к которому подключается внешняя опциональная гарнитура может быть программно перенастроен на использование совместно с внешним TNC-контроллером или для прямого подключения к СОМ-порту компьютера. При подключении радиостанции к компьютеру появляется удобная возможность редактировать каналы памяти. Для этого на сайте компании KENWOOD необходимо скачать специальнцю программу. Ширина фильтров промежуточной частоты и аудио фильтров позволяют передавать данные на скорости 1200 или 9600 бод\сек. В режиме скорости 1200 бод\сек. используется основной аудиотракт и контроль принимаемого сигнала на слух не возможен. В режиме скорости 9600 бод\сек. цепи обработки сигнала переключаются и аудиоканал освобождается. Появляется возможность прослушивание принимаемого сигнала через динамик. При работе с TNC-контроллером можно использовать дополнительно сигнал шумоподавления.

Родная антенна… тяжелый вопрос.

Некоторые вопросы вызывает родная антенна, которой комплектуется радиостанция. На разных форумах обнаружилась информация о том, что родная антенна не работает на радиолюбительских диапазонах и её можно сразу выкинуть. Автор статьи решил подключить антенну к прибору и экспериментальным путём выяснить правдивость этой информации. Слова с форумов оказались не далеки от истины. Родная антенна настроена совсем не на те частоты, где работают радиолюбители, особенно в 2-м диапазоне. На такую антенну хорошо прослушивать связь речных судов или службы такси. А может быть, для морского применения разрабатывалась эта станция??? Более-менее нормально родная антенна может работать на 430-450МГц. Хоть КСВ антенны на этом диапазоне и высокое, но из графиков импеданса видно, что реактивность антенны на ДЦВ диапазоне мала.

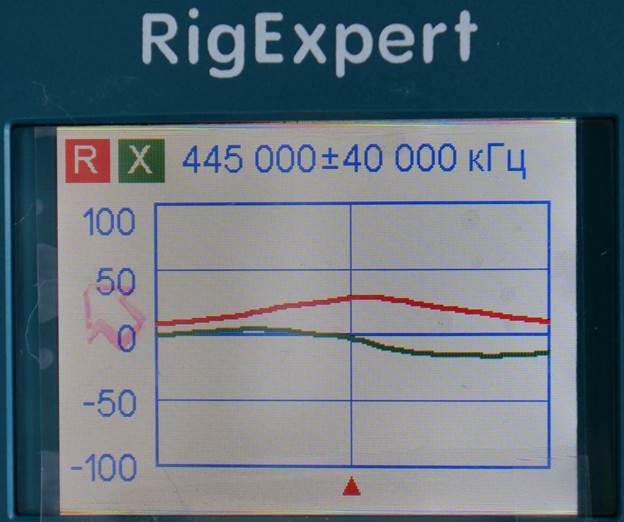

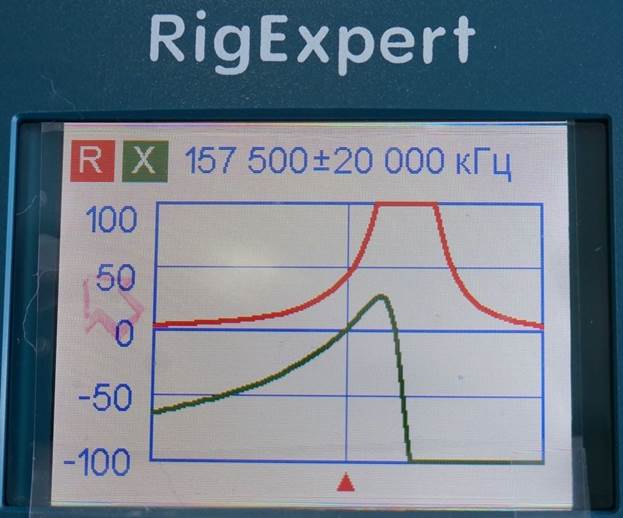

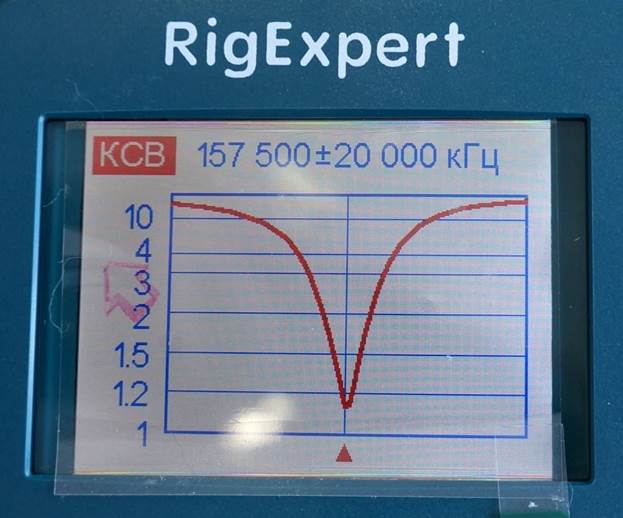

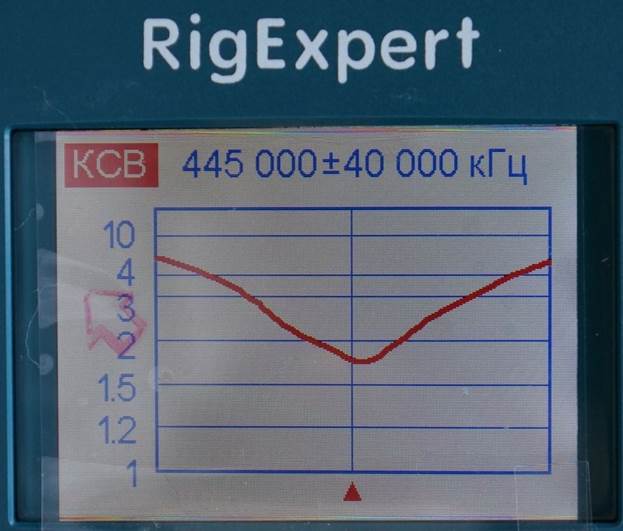

Внизу показаны фото экрана прибора, где отображены реальные КСВ и импеданс родной антенны на рабочих диапазонах.

Когда вы решите покупать эту радиостанцию, сразу постарайтесь преобрести несколько дополнительных антенн. Лучше, если это будут антенны на один рабочий диапазон. Такие антенны имеют наилучшее КПД излучения и приёма. Антенный разъём, который стоит на радиостанции называется SMA-famale, поэтому, разъём на антенне должен называться SMA-male. Учитывайте это при заказе антенн.

Для замены родной антенны можно использовать следующие антенны, специально разработанные для связи на УКВ и ДЦВ диапазонах: MFJ-1712S, MFJ-1713S, MFJ-1714S, MFJ-1716S, MFJ-1717S. Для прослушивания КВ диапазонов без применения внешнего преселектора, хорошо себя показали такие антенны как MFJ-1615T\1620T\1640T, MFJ-1820T, и MFJ-1899T. Для прослушивания Си-Би участка, как было показано на видео, подойдёт антенна IC100 (Hustler) или ML-145.

Заключение

Из этого обзора можно сделать однозначный вывод, что портативная радиостанция F7E выглядит куда интереснее, чем её более известные конкуренты. Единственный минус этой станции – это родная антенна, настроенная не в радиолюбительский участок. Этот минус во многом компенсируется большим количеством плюсов, таких как очень хорошее качество сборки радиостанции, удобство использования, хороший сервис и качество приёма. Заменив родную антенну другой, хорошо настроенной – не важно, купленной или сделанной своими руками, вы получаете одну из самых лучших портативных радиостанций на сегодняшний день! А посмотрев на цену радиостанции, и тут находим плюс – радиостанция TH-F7E, при всех своих преимуществах, стоит или столько же или дешевле распространённых и именитых конкурентов.
