Статья 'Идеальное решение для APRS и DIGI приложений.'

Эта радиостанция – настоящее чудо, ожидаемое энтузиастами цифровых видов связи на УКВ-диапазоне на протяжении целого года или даже двух. Радиостанция, в которой интегрированы все функции, присущие ранее только связки компьютера + трансивер + TNC-контроллер + GPS-приёмник. Теперь практически все функции, включая некоторый сервис, присущий раньше только компьютеру – присутствует всего в одном устройстве. Имя этому устройству KENWOOD TH-D72.

Полные параметры радиостанции приведены ниже в таблице.

Технические характеристики
Общие
Диапазон частот	Передача	Диапазоны A & B		144-146/430-440 МГц
	Прием	Диапазон A		136-174/410-470 МГц
		Диапазон B		118-174/320-524 МГц
Вид модуляции				FSK, FM и АМ (только прием)
Антенное сопротивление				50 Ом
Диапазон рабочих температур				-20°С...+60° С
Питание			Внешний источник питания (DC IN)	DC 12.0 ~ 16,0 В (13,8 В номинальное)
			Аккумуляторные батареи	DC 5,5 ~ 9,0 В (7,4 В номинальное)
Стабильность частоты				не хуже ±5 ppm
Потребляемая сила тока		Прием	Однодиапазонный	100 мА
			Одновременный двухдиапазонный	150 мА
		Передача Н с подключенным внешним питанием 13.8 В		1.6 А
		Передача Н с аккумулятором PB-45L		2 А
		Передача L с аккумулятором PB-45L		800 мА
		Передача EL с аккумулятором PB-45L		500 мА
		Функция "Только GPS"		30 мА
Габариты				58 x 140 x 39.8 мм
Вес				370 г
Передатчик
Выходная мощность			Hi (высокая)	5 Вт
			L (средняя)	0.5 Вт
			EL (низкая)	0.05 Вт
Максимальное отклонение частоты				FM: ±5 кГц, N-FM: ±2.5 кГц
Паразитное излучение				не более - 60 дБ
Искажение				не более 3%
Сопротивление микрофона				2 кОм
Приемник
Вид приемника				Супер гетеродин с двойным преобразованием частоты
Промежуточные частоты			1-я ( Диапазон А/Диапазон В)	49.95 МГц/ 45.05 МГц
			2-я ( Диапазон А/Диапазон В)	450 кГц/455 кГц
Чувствительность 144, 430/440 МГц			Диапазон А/В	не хуже 0.16 мкВ/0.22 мкВ
Чувствительность шумоподавителя				не хуже 0.13 мкВ
Избирательность			-6 дБ	Более чем 11 кГц
			-50 дБ	Менее чем 30 кГц
Аудио выход (8 Ом)				300 мВт при максимально 10% искажений
Чувствительность широкого приемника			Частота	Диапазон А	Диапазон В
				FM: 12 дБ SINAD	FM: 12 дБ SINAD	AM: 10 дБ С/Ш
			118-135.995 МГц	-	0.28 мкВ	0.4 мкВ
			136-143.995 МГц	0.28 мкВ	0.28 мкВ	-
			146-173.995 МГц	0.22 мкВ	0.22 мкВ	-
			320-339.995 МГц	-	1.26 мкВ	2.24 мкВ
			340-379.995 МГц	-	0.56 мкВ	1.0 мкВ
			380-399.995 МГц	-	0.4 мкВ	0.4 мкВ
			400-409.995 МГц	-	0.22 мкВ	-
			410-429.995 МГц	0.22 мкВ	0.22 мкВ	-
			440-469.995 МГц	0.22 мкВ	0.22 мкВ	-
			470-499.995 МГц	-	0.4 мкВ	-
			500-523.995 МГц	-	1.0 мкВ	-

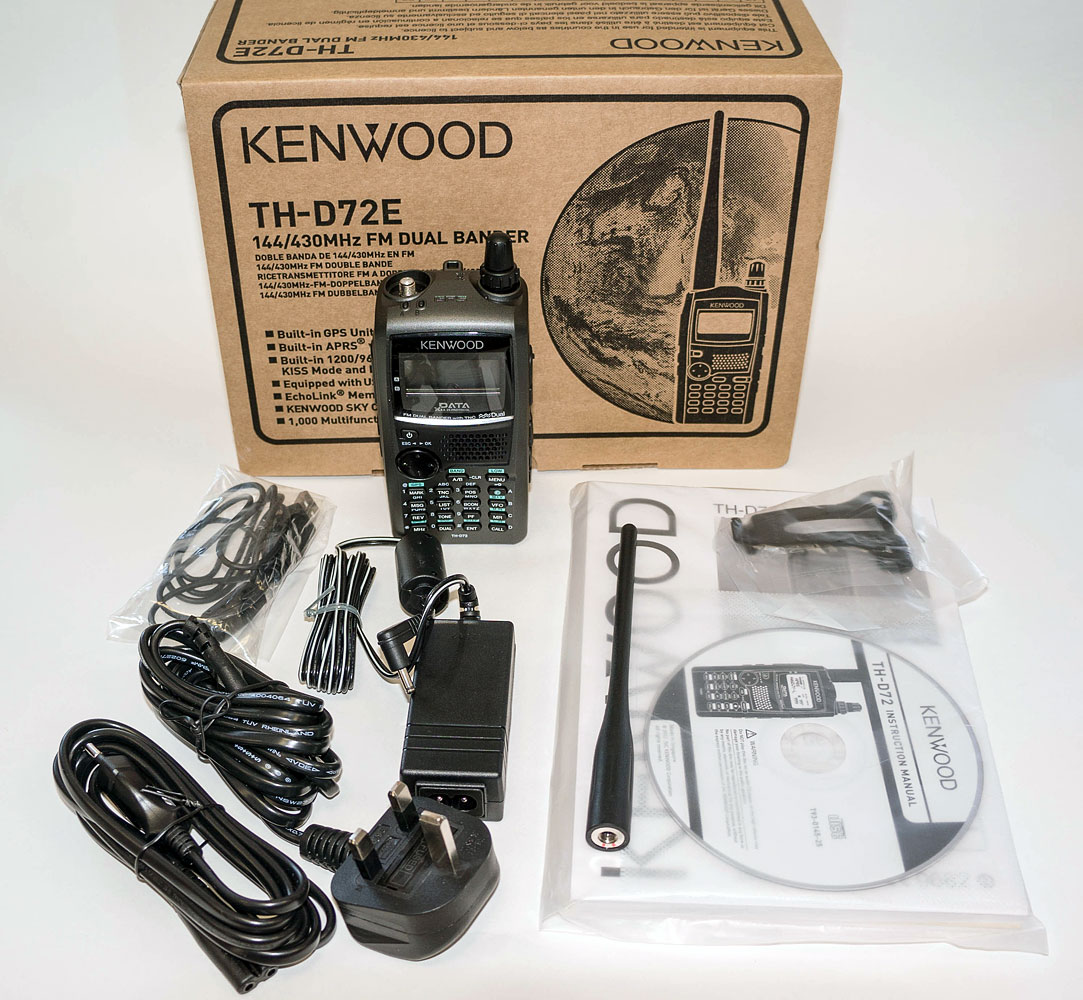

Радиостанция поставляется в стандартной картонной упаковке, характерной для всех продуктов фирмы KENWOOD. Комплектуется радиостанция инструкцией по эксплуатации на нескольких языках (русской инструкции к этой радиостанции пока не существует в природе), зарядным устройством для аккумулятора, Li-Ion аккумулятором и устройством крепления на ремень. Комплект можно сказать стандартный. В дополнении на CD-диске идёт полная подробная инструкция на нескольких языках, разбитая по типу используемых функций станции.

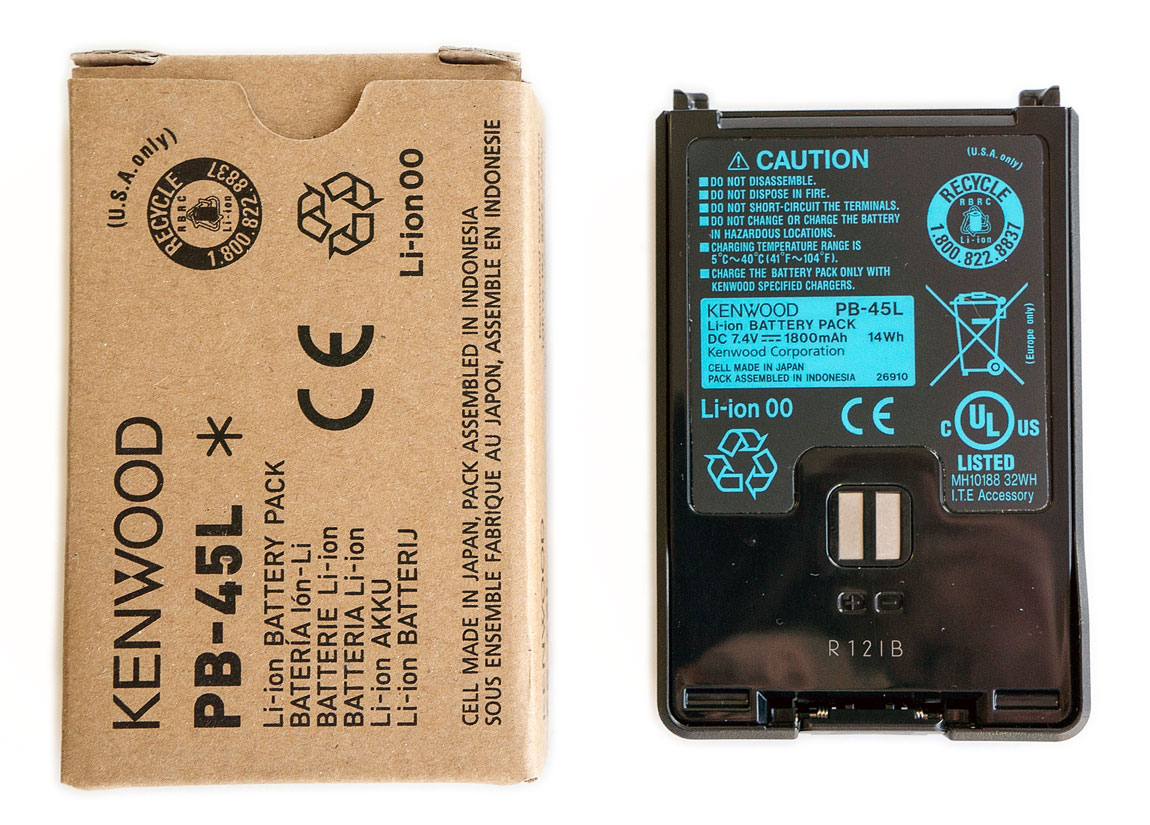

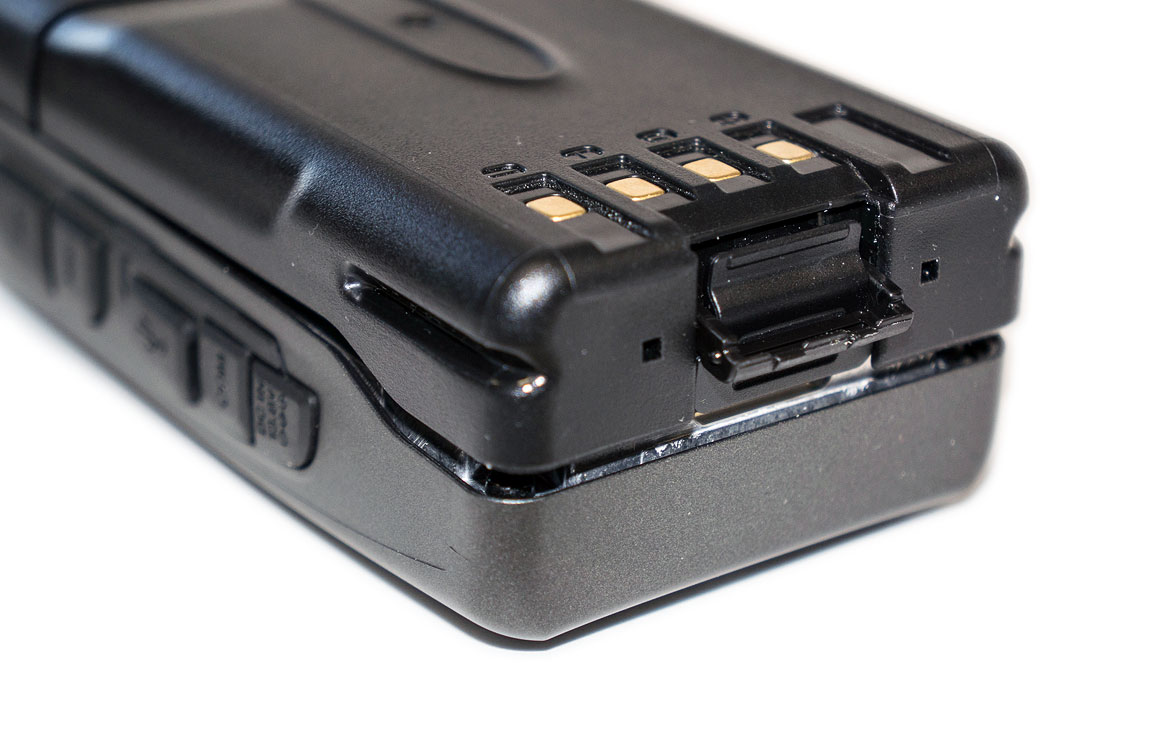

Кроме стандартного комплекта аксессуаров, к радиостанции можно дополнительно приобрести дополнительный Li-Ion аккумулятор напряжением 7.4 Вольта и ёмкостью 2000мА\ч - PB-45L (Стандартный Li-Ion (Литиевый) - 7.4 Вольта, 1800 мАч, аккумулятор для портативной радиостанции Kenwood TH-D72E)

Бывают случаи, когда родной и дополнительные аккумуляторы разрядились и нет возможности в ближайшем будущем их подзарядить. Такие ситуации совсем не редкость. К примеру, бывают черезвычайные ситуации, когда связь нужна очень срочно, а не с чего… Например, в горах или где-нибудь на выезде. В это же время, очень часто бывает доступ к обычным батарейкам типа "АА", которые, за небольшие деньги можно купить почти в каждом магазине или рынке. Для таких случаев существует очень полезный аксессуар – кейс для батареек BT-15. В этот кейс можно поставить 4 пальчиковых батарейки типа "АА" или аккумуляторы такого же типа.

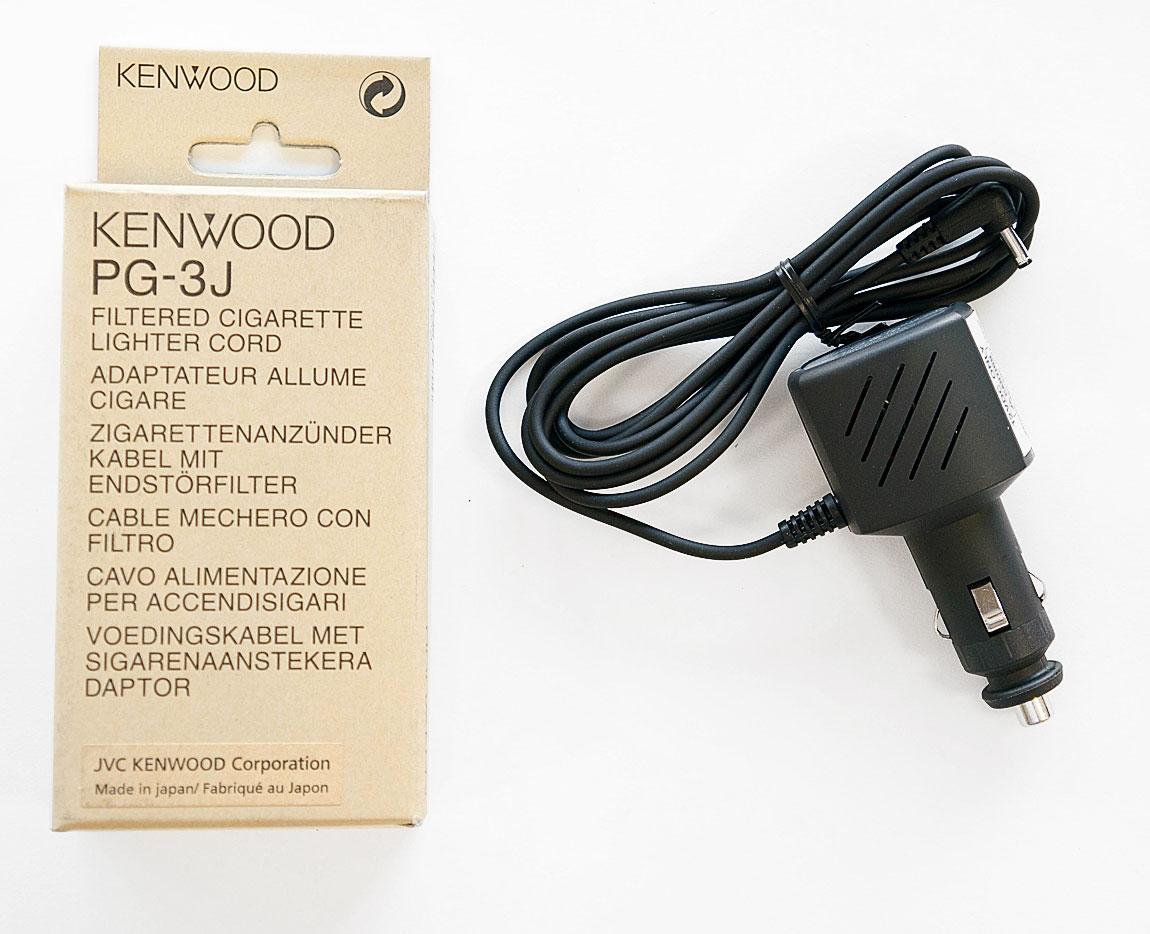

Для тех пользователей, кто часто планирует использовать радиостанцию в автомобиле, имеется возможность подзаряжать радиостанцию от бортовой сети автомобиля через авто-адаптер - PG-3J (Автомобильное зарядное устройство с кабелем от прикуривателя для портативных радиостанций Kenwood TH-K2, TH-K4, TH-F7E, TH-D72E. Имеет предохранитель на 2 Ампера).

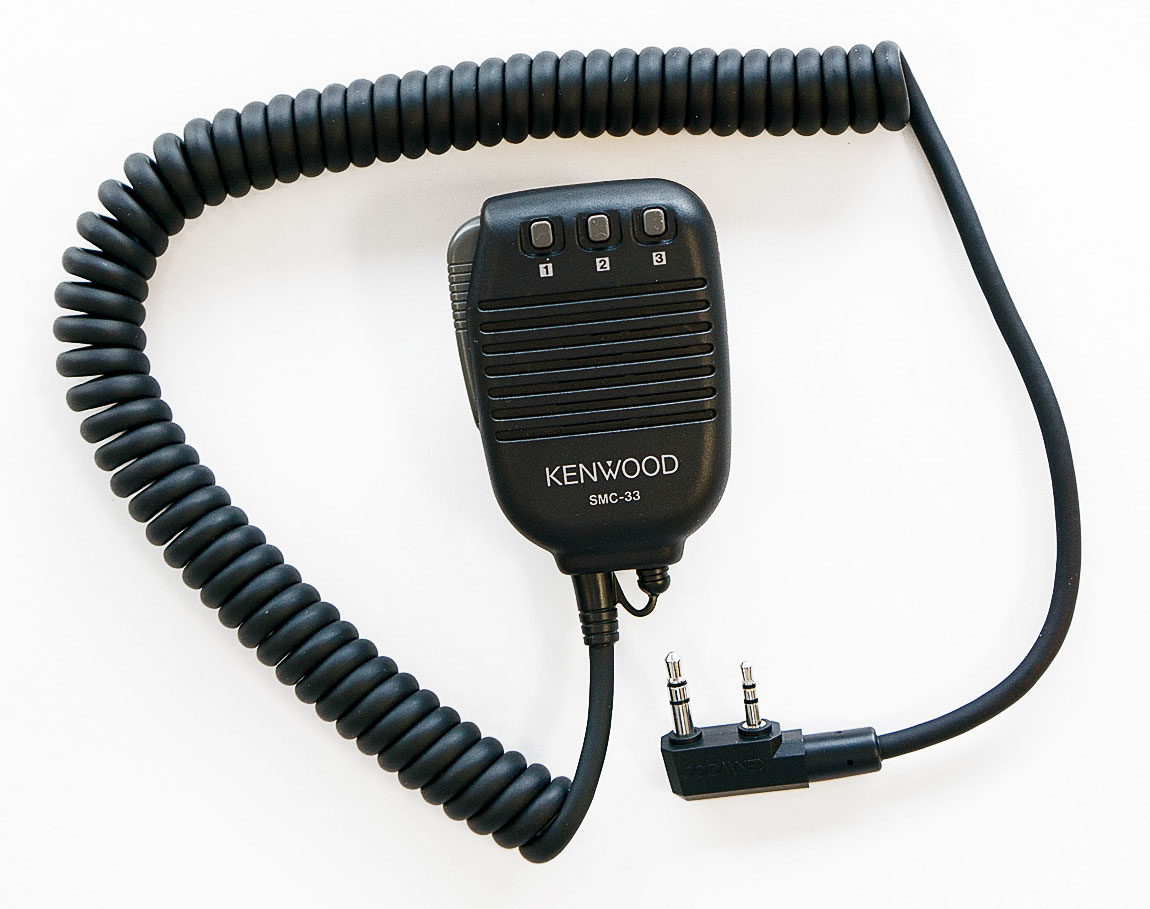

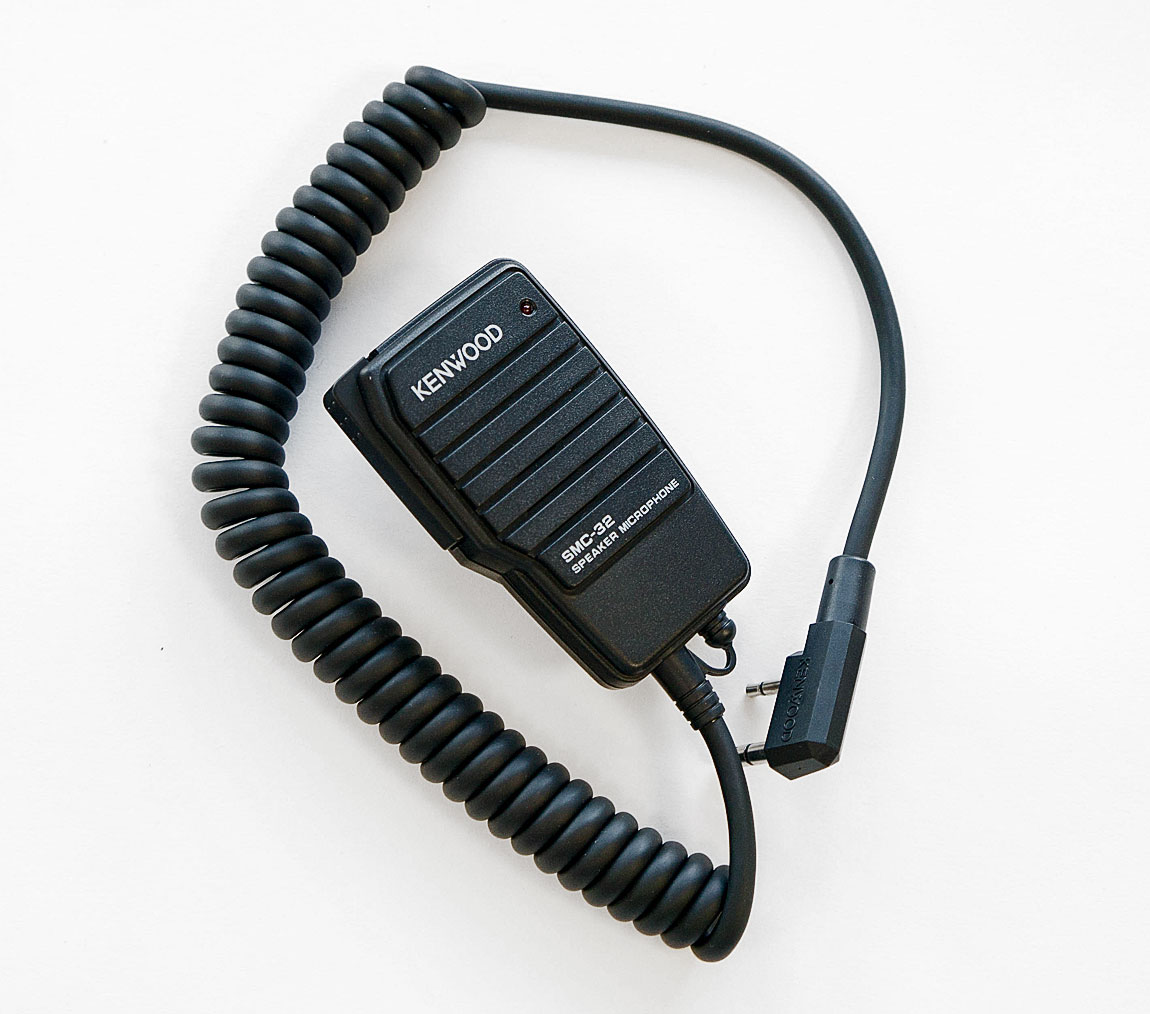

Также, очень удобным аксессуаром является выносная тангента для портативной станции. Тангенты для портативных радиостанций, компания KENWOOD выпускает 2х видов. Обычная тангента со встроенным динамиком - SMC-32, и тангента с дополнительными функциями. На такой тангенте предусмотрена возможность регулировать громкость звука и запрограммировать дополнительные клавиши на какую-либо функцию - SMC-34.

Многие радиолюбители часто недооценивают удобство работы в эфире с внешними тангентами при использовании портативных станций. Автор рекомендует попробовать в движении работу в эфире не со станции, а с внешней тангенты. В этом случае вы сможете оценить всю прелесть свободы движения и отсутствия относительно громоздкого предмета в руках. На тангентах присутствует разъём, к которому можно подключить обычные наушники-вкладыши. С таким аксессуаром, ни вы, ни вам, никто не будет мешать разговорам в эфире. Не маловажным фактором может стать отсутствие сильно излучающего предмета возле головы.

Диапазоны рабочих частот

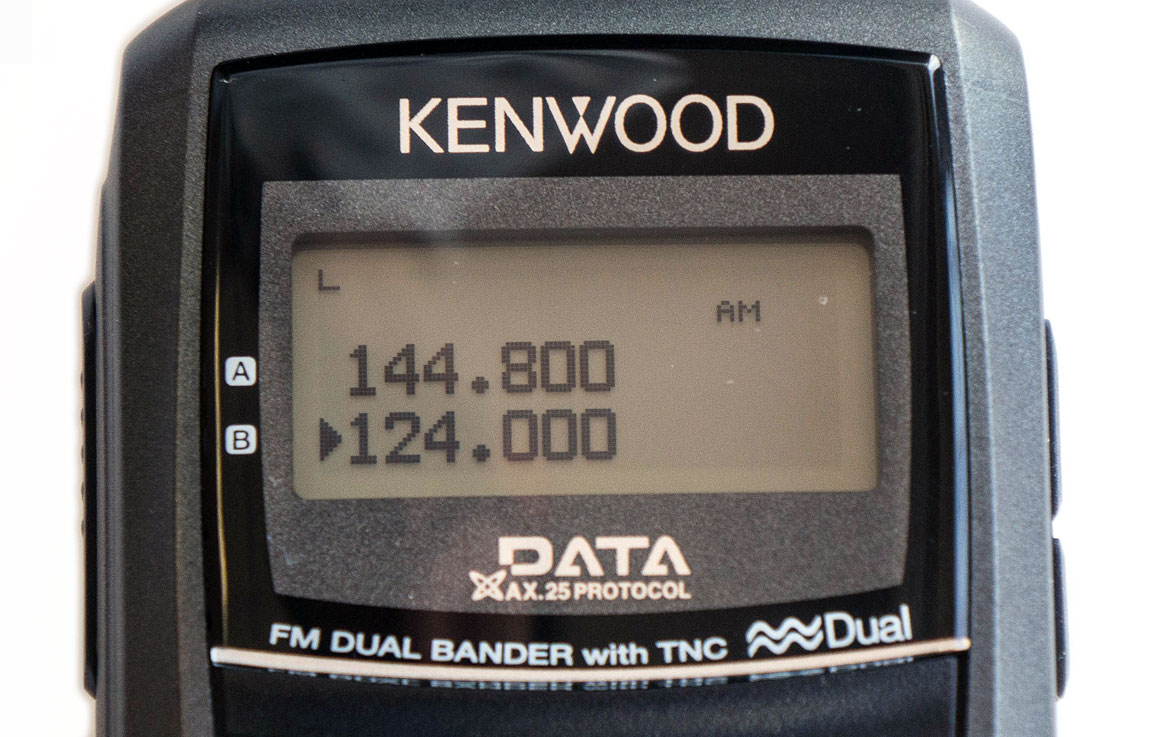

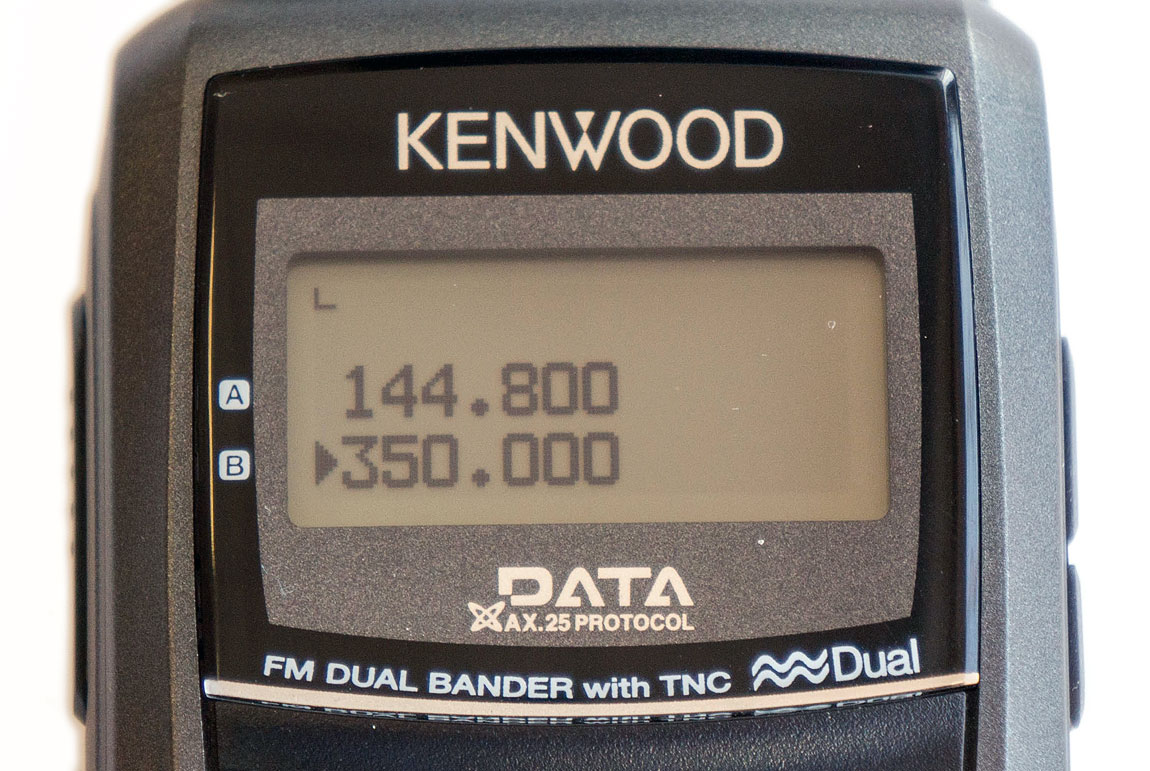

Из таблицы характеристик можно видеть, что радиостанция будет интересна не только обычным радиолюбителям, но и любителям наблюдений за авиа-диапазоном. Радиостанция имеет хорошую чувствительность в режиме АМ-модуляции.

В этой радиостанции, так же как и в радиостанции TH-F7E реализованы два независимых приёмных тракта и приёмный тракт, работает только в основном диапазоне 136-174МГц или 410-470МГц. Второй приёмник радиостанции по максимальному диапазону принимаемых частот, конечно, не будет тягаться со станциями Yaesu. Перекрытие по частотам второго приёмника разбито на диапазоны приёма АВИА – 118-136 МГц в режиме АМ, участок стандартной УКВ связи – 136-174 МГц в режиме ЧМ, участок проф. связи – 320-400 МГц и стандартный участок ДЦВ диапазона – 400-523 МГц.

Для некоторых любителей очень важно иметь на частоте 430Мгц перекрытие и LPD и PMR диапазонов. Не многие радиостанции имеют дополнительную сетку частот в 6.25кГц. На этой радиостанции, так же как и на TH-F7E такой шаг присутствует.

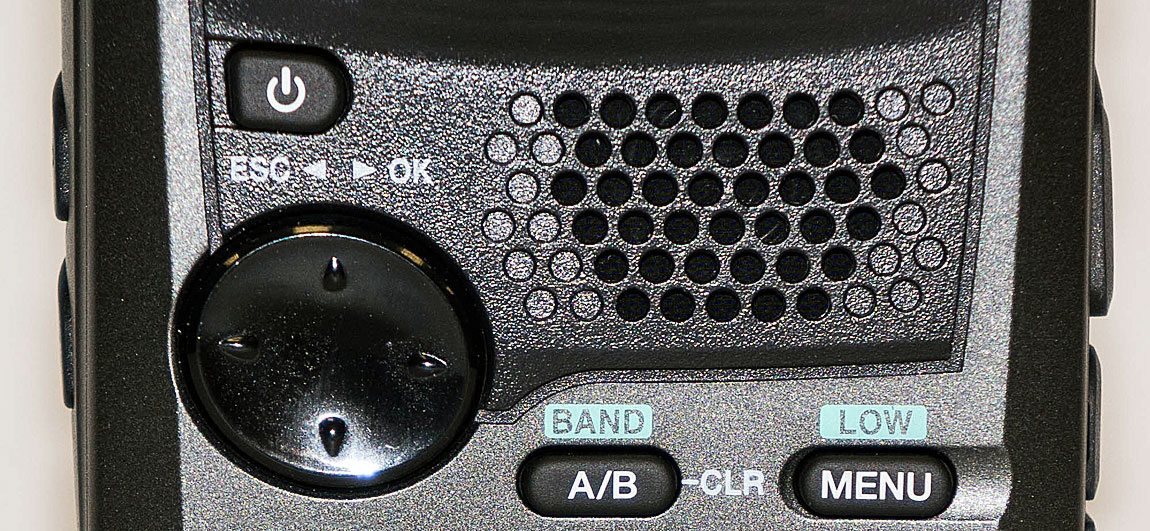

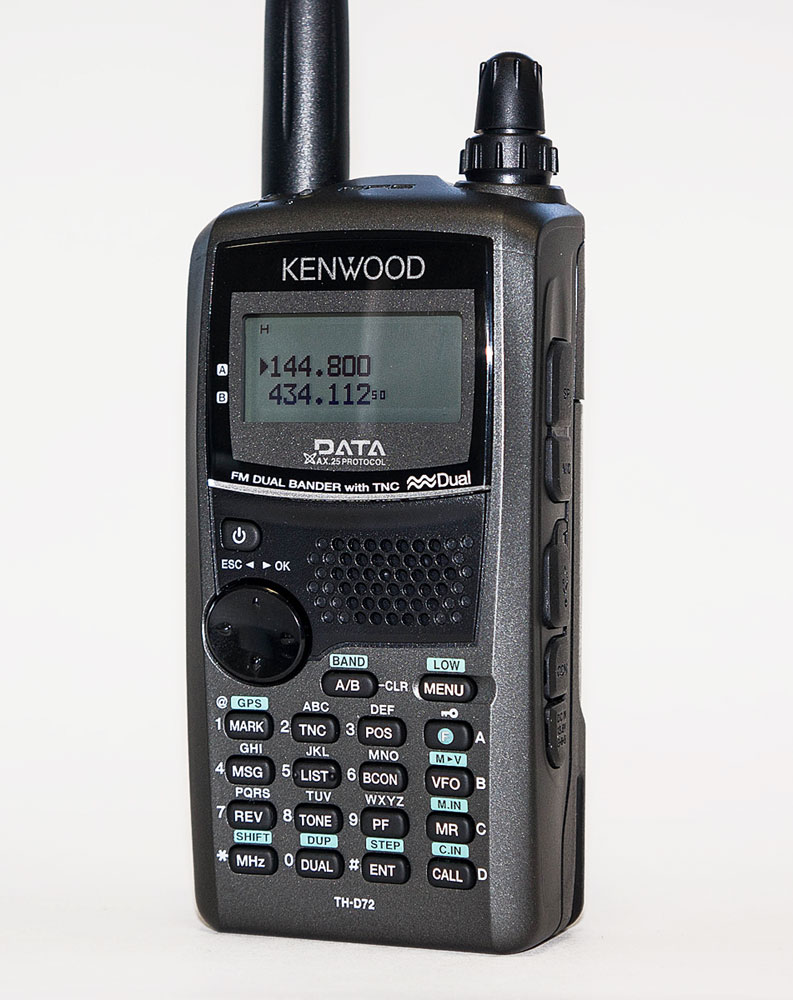

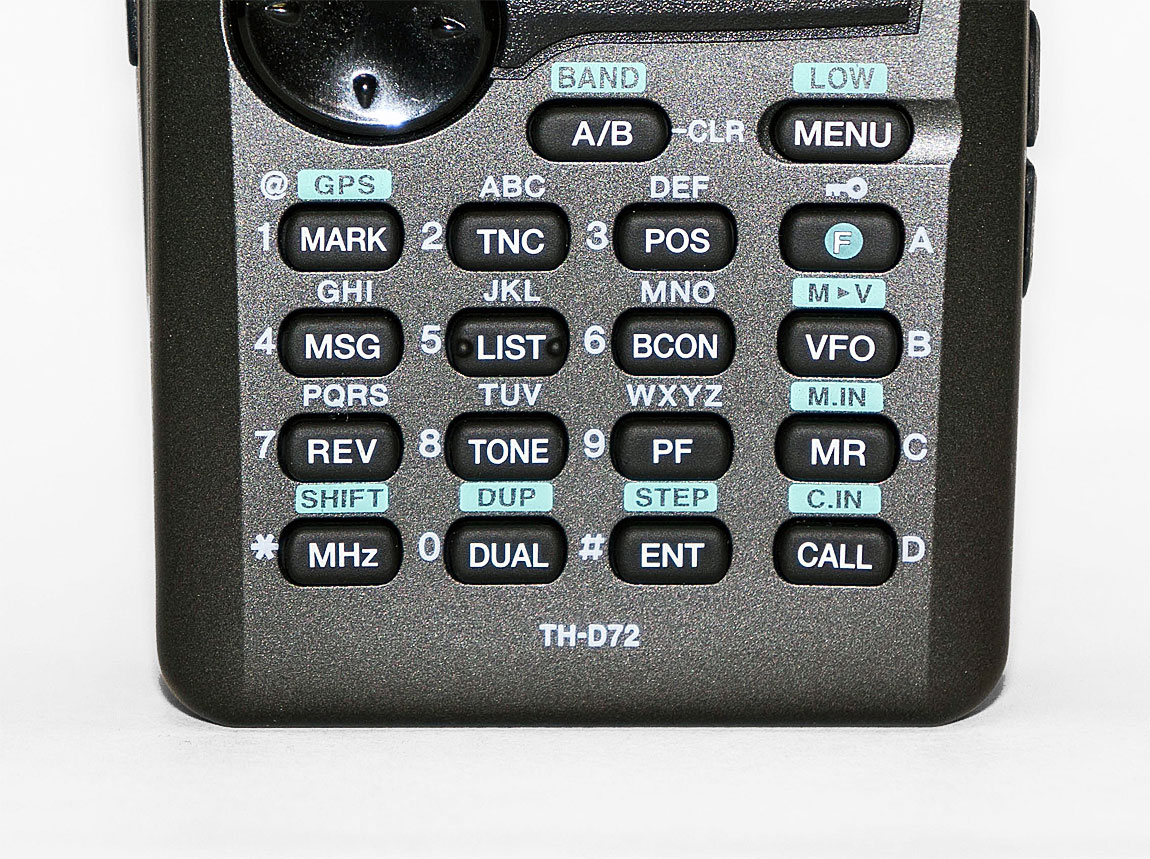

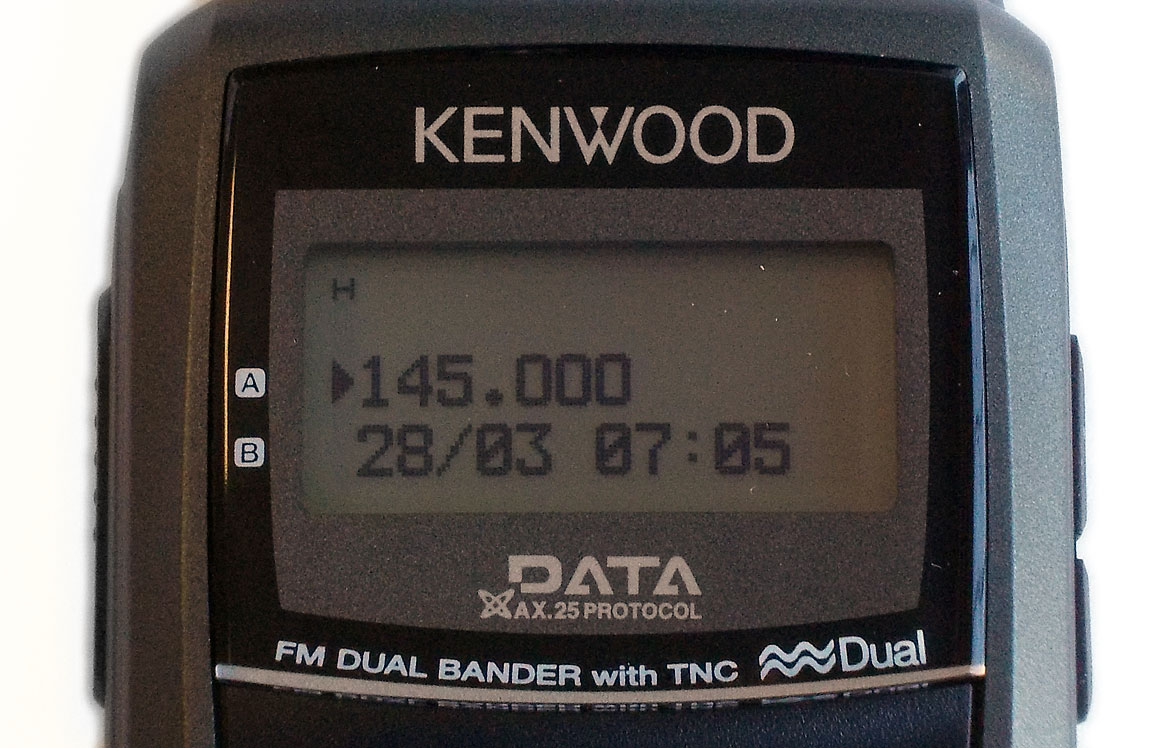

По способу управления этой радиостанцией во многом похожа на TH-F7E. На передней панели удобно расположен «кнопочный джойстик». Так же как и на радиостанции TH-F7E, практически все необходимые функции оперативного управления вынесены на клавиатуру, где в режиме обычного нажатия клавиши или через функциональную клавишу можно управлять режимами и настройкой станции.

Схемотехника приёмной части.

Одними из главных вопросов, которые обычно рассматриваются при выборе портативных радиостанций – это её диапазон перекрытия и чувствительность. Для многих ситуаций, когда радиостанция в портативном исполнении используется по своему прямому назначению - эти параметры являются главенствующими. Но в некоторых ситуациях это не самый верный подход к выбору станции. На сегодняшний день, практически все радиостанции имеют перекрытие любительских диапазонов с хорошим запасом, а шумовые характеристики применяемых деталей, легко позволяют простыми схемными решениями добиться чувствительности 0.1мкВ, но... в ущерб динамическим характеристикам! В реальном эфире большого города одними из самых главных параметров будет являться не столько чувствительность, сколько динамический диапазон приёмного тракта. Т.е. устойчивость приёмника к перегрузкам при воздействии на него сильных внеполосных сигналов.

Параметр динамики будет определять один из важнейших качеств радиостанции – это качество приёма. Многие из радиолюбителей, преобретя портативную радиостанцию, походив с ней по улице и возвращаясь домой или в автомобиль, сразу начинают задумываться над улучшением качества связи и повышением дальности связи. Т.е задумываются о превращение портативной радиостанции в базовую или автомобильну. Изначально это не совсем верный подход к решению задачь связи. Для автомобильного или базового применения производятся свои радиостанции с оптимальными характеристиками. Но опустим сейчас вопрос правильности и обратимся к реалиям нашей жизни. Для улучшения качества связи какая первая мысль приходит в голову? Правильно, подключить внешнюю антенну. При работе на штатную портативную антенну параметр динамика не будет заметен, но стоит подключить к портативной станции любую внешнюю большую антенну, как все особенности построения приёмных трактов, продуманность схемных решений и качество, применяемых в станции деталей, вылезут наружу в виде множества побочных каналов приёма и излишнего шума. Проблемы с приёмом могут возникнуть вплоть до невозможности проведения связи. Это зависит так же и от того, насколько загружен радиоэфир в вашей местности. Достаточно часто такие проблемы характерны для местности, где расположенны вышки сотового, пейджингового, промышленного, телевизионного и радио вещания.

Особо следует отметить тот факт, что сегодня параметру динамики в портативных станциях не уделяется должного внимание. В китайских станциях параметру динамика вообще не уделяется ни какого внимания – основной упор делается на максимальную дешевизну устройства – отсюда, максимальная простота и наихудшие из возможных схемных решений. Поэтому, от портативных радиостанций именитых производителей тоже не стоит ждать хорошего приёма при работе на внешнюю антенну.

Проблема плохой динамики связана с особенностями построением входных каскадов широкополосных приёмных трактов. Одна из причин – это миниатюризация радиостанции. Очень плотный монтаж требует применения достаточно миниатюрных деталей. Пассивные LC - элементы, при таких размерах имеют маленькую добротность. Т.е. способность выделять нужный сигнал и ослаблять внеполосные помехи по входу получается низкая. При выборе радиостанции этот факт приходится принять как "неизбежное зло". Маленькая станция требует применения маленьких деталей и при существующих на сегодня технологиях изготовления деталей «выше головы не прыгнешь».

Второй причиной низкой динамики является тип, качество, количество и место в схеме применяемых полупроводниковых элементов во входных каскадах и коммутирующих ВЧ-цепях. Обладая хотя бы базовыми знаниями в области радиотехники и электроники, уже можно с достаточной точностью оценить качество приёмного тракта радиостанции.

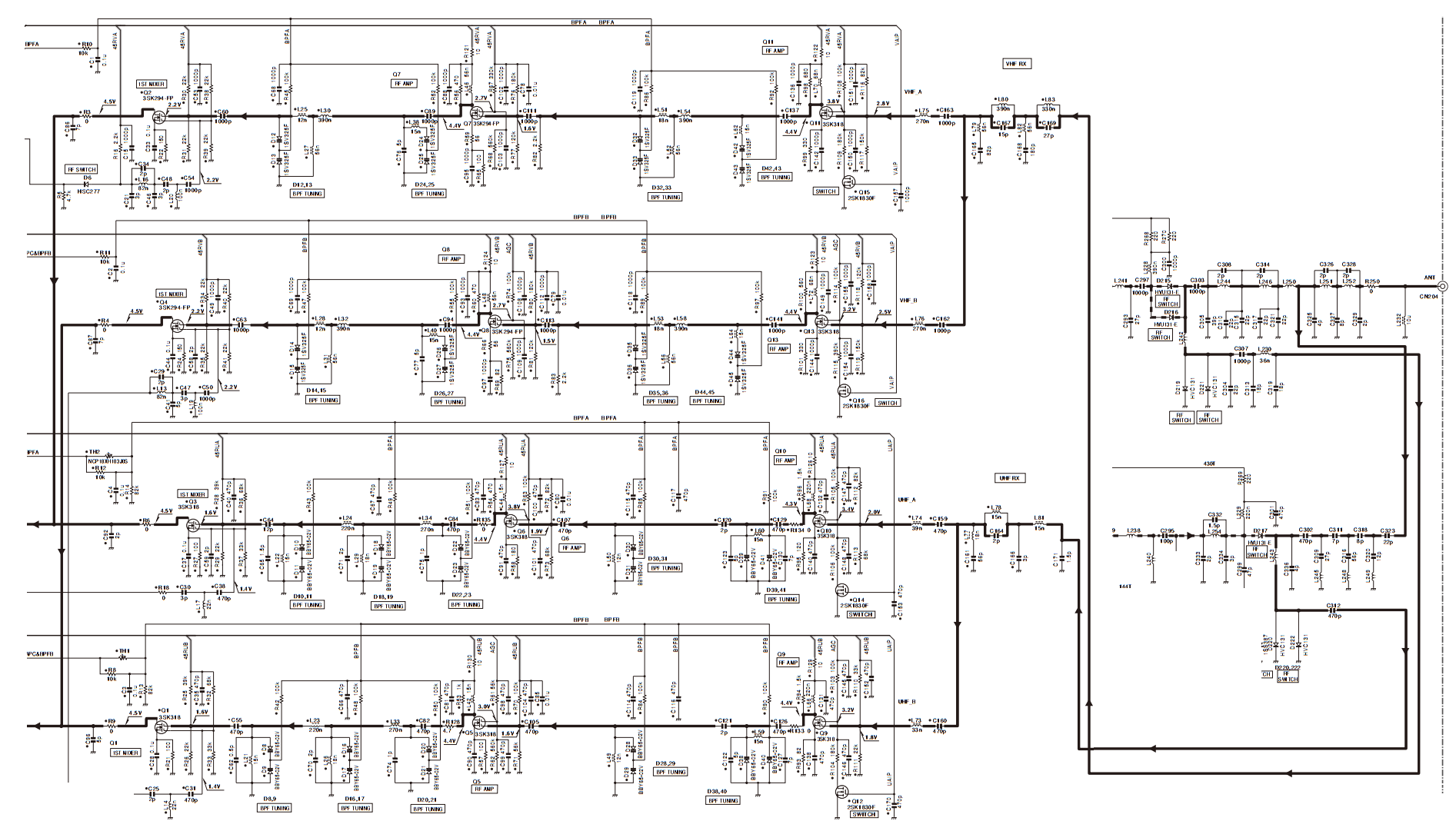

Для сравнения предлагаем вам ознакомиться со схемой приёмного тракта трансивера KENWOOD TH-D72E и схемой приёмной части его ближайшего конкурента – радиостанцией Yaesu VX-8.

Схема TH-D72	Схема VX-8

Даже при беглом взгляде на схему видно неоспоримое преимущество радиостанции D72E. Если у VX-8 всё выполненно на дешевых биполярных транзисторах с применением единственного широкополосного усилительного каскада до схемы преселекции с большим количеством диодов, то у радиостанции от D72E всё на много серьёзнее и качественнее. У станцииD72E входная часть практически не содержит полупроводниковых элементов в тракте преселекции, которые могут вызывать нелинейные преобразования сильных сигналов. Основная часть преселектора находится ДО каскадов усиления. Из полупроводников входной тракт преселекции содержит только 2 каскада малошумящих усилителей (МШУ) с регулируемым уровнем усиления в цепи обратной связи. Кроме того, для каждого из двух приёмников (VFO-A\VFO-B) и для каждого диапазона сделан свой тракт предварительной селекции и преобразования на промежуточную частоту.

Надо отметить, что это не самое дешевое решение, но САМОЕ ПРАВИЛЬНОЕ с точки зрения построения качественной схемотехники, для достижения наилучших параметров по чувствительности и динамике. В трансивере D72E можно видеть ОБРАЗЕЦ НАИБОЛЕЕ ПРАВИЛЬНОГО инженерного подхода при проектировании приёмных трактов. И всё бы было замечательно, если бы не стоило так дорого. Хотя, разница между стоимостью VX-8 и D72E и стоставляет несколько тысяч руб, не стоит забывать, что для полноценного использования VX-8 необходимо докупить массу принадлежностей, в то время как D72E сразу готова к использованию «из коробки».

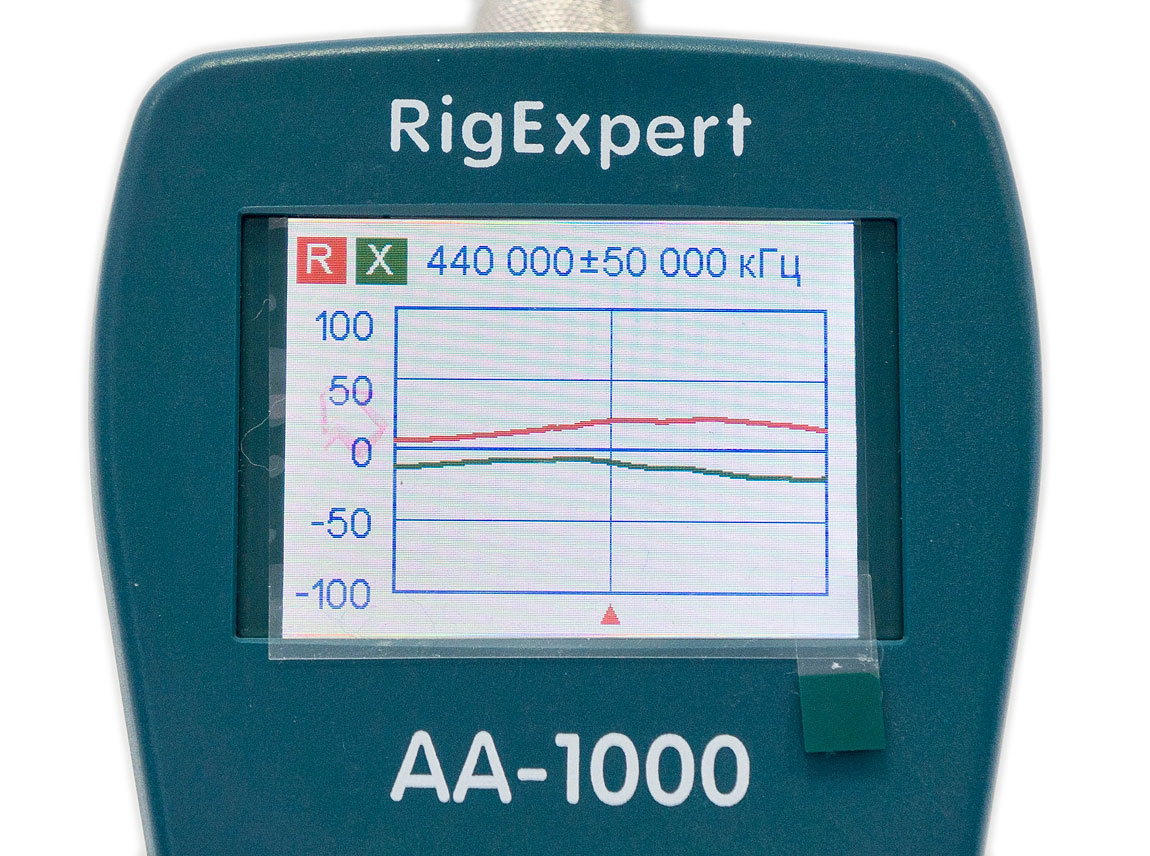

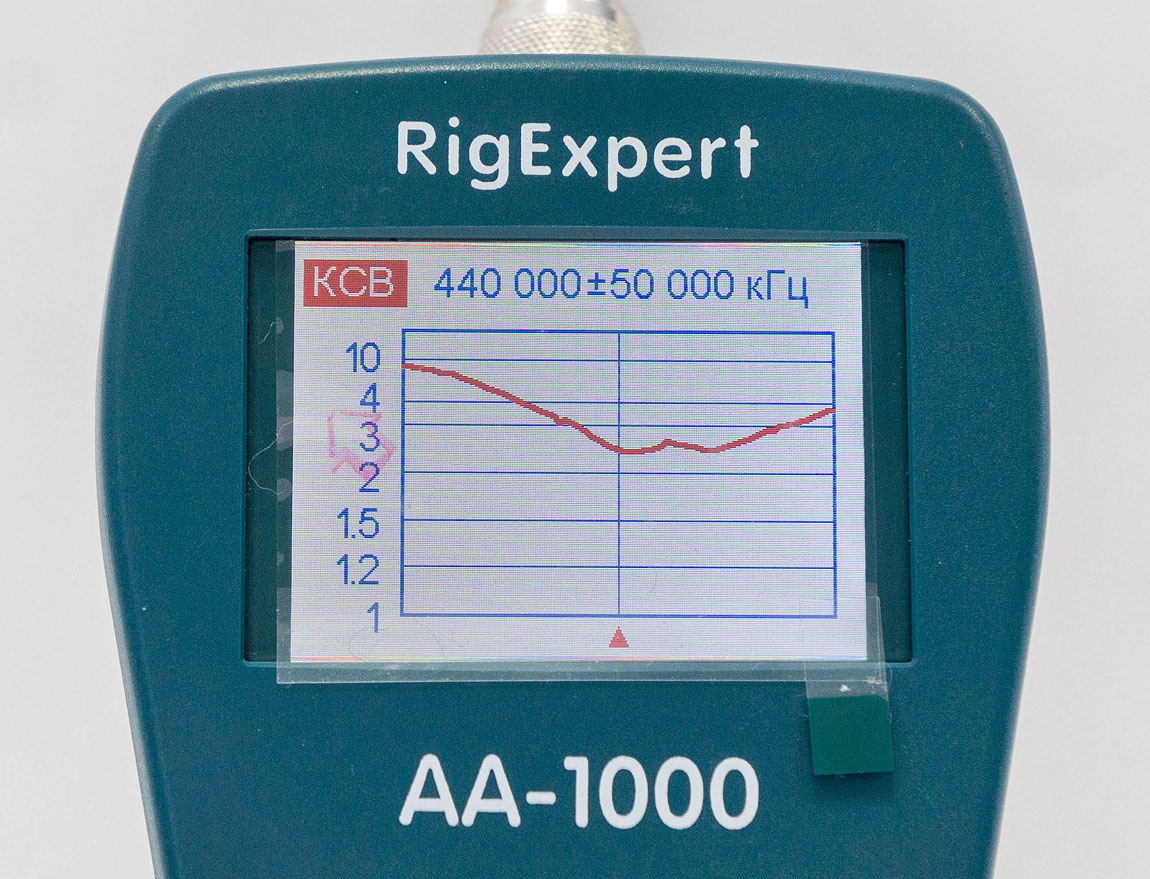

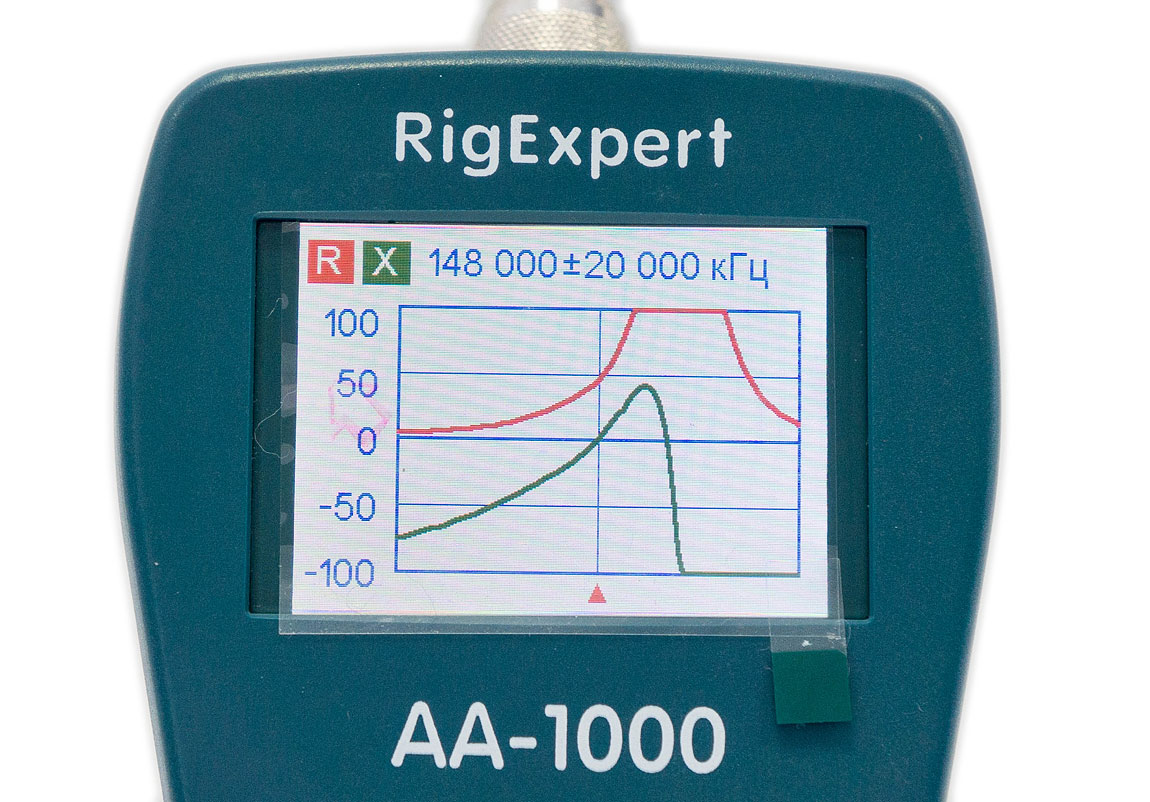

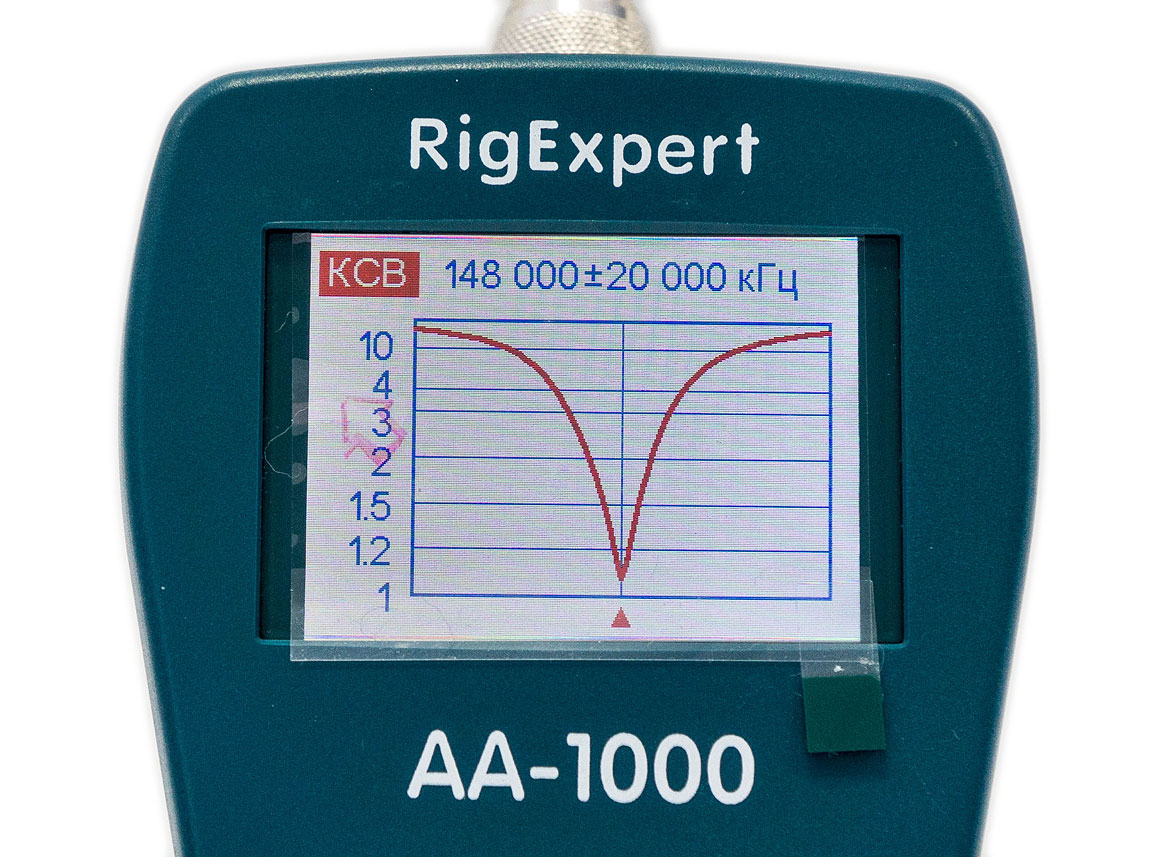

Антенна радиостанции D72E оказалась куда лучше настроенной, чем у станции TH-F7E, особенно на 2-м диапазоне. При установки антенны на прибор, она показал очень хорошую настройку на 148МГц, но, при установке антенну на радиостанцию, частота встанет на своё место. На 440МГц настройка антенна оказалась более «размазанной». Вероятнее всего, диапазон 440МГц конкретно в этой антенне сделан для галочки. Смотрим фото экрана прибора и делаем соответствующие выводы.

Цифровые изыски!

Ниже по тексту, раскрывается главный вопрос: почему эта радиостанция, при своих вроде бы скромных параметрах по перекрытию частот стоит такие деньги? Для каких целей приёмный тракт так качественно проектировался? Ведь это для чего то нужно!

Ответ достаточно прост – эта радиостанция, в основном, предназначена для использования в сетях передачи цифровых данных, где помехозащищённость канала связи является одним из важнейших параметров. Наиболее распространённое применение данной радиостанции – это работа в радиолюбительских APRS сетях и сетях Echo-link. На борту этой станции реализован высокочувствительный GPS-приёмник на основе чипсета SiRFstar III, а так же развитая система коммуникации на основе TNC-модема с USB-разъёмом.

С помощью обыкновенного компьютерного USB-шнура с разъёмом mini-USB можно подключить радиостанцию к компьютеру и обновить её микропрошивку процессора управления. Через этот же разъём можно редактировать каналы памяти и данные о информации, передаваемой по APRS-сети. Также возможно редактирование всех настроек радиостанции, которые обычно делаются вручную. По факту, все настройки получается намного удобнее делать с компьютера.

APRS

Для тех, кто не в курсе темы, предлагаю небольшое лирическое отступление и краткий теоретический экскурс в историю, описывающий систему APRS «на пальцах».

Практически не известной большинству радиолюбителей остаётся тема цифровой связи на УКВ и ДЦВ диапазонах. Во времена начала развития цифровой связи – это где то конец 80-х годов и начало 90-ых годов, в приложении к радиолюбительскому хобби довольно популярным были такие типы связи как «радиолюбительский пакет» - передача коротких сообщений на подобии современных SMS-ок; телетайп – известный ныне, как вид RTTY и цифровое телевидение с медленной развёрткой – SSTV. Учитывая реалии нашего Русского менталитета и скорость внедрения компьютеров в жизнь среднего радиолюбителя, большое продвижение цифровой связи за пределами России, практически не затронуло наших радиолюбителей среднего класса. У них просто не было компьютеров на тот момент, да и времена начала 90-х годов были не спокойные.
И наконец, к концу 90-х годов, когда рынок радиостанций параллельно с рынком компьютеров был достаточно хорошо и насыщенно развит, «цифровая связь» стала более-менее доступна и смогла проникнуть в радио шеки продвинутых и не очень радиолюбителей.

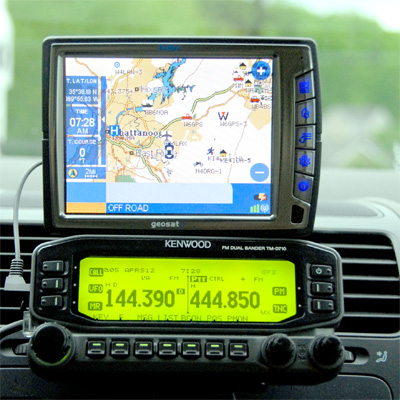

Одним из известных и удобных практических приложений «цифровой связи», стало создание радиосетей под названием APRS (Automatic Position Reporting System), Packet AX-25 и пожалуй, самой удачной реализацией на конец 90-х годов стало создание системы DX-cluster.

Cистема APRS (Automatic Packet Reporting System) – это сеть автоматической передачи цифровых данных по радиоэфиру. Существует альтернативная расшифровка аббревиатуры как Automatic Position Reporting System – система автоматической передачи данных о координатах объекта. Правильной расшифровкой считается первый вариант, т.к. изначально система APRS, разработанна в конце 80-х годах военными и предназначалась для передачи цифровых данных по радиоэфиру. Официально же, считается, что сеть APRS был разработан американским радиолюбителем Бобом Бранингом (Bob Bruninga, позывной WB4APR) в 1992 году. Кто же там был на самом деле первым при разработке сети, мы скорее всего уже и не узнаем, т.к. засекречено всё… В результате получился своеобразный радиолюбительский аналог военных сетей по радиоканалу, по которому можно было подключаться к электронным доскам общения без применения проводного телефона. Вторым возможным применением этой сети – создание независимой сетки на случай ЧС. Радиолюбительский аналог нашего ГО ЧС, и у них за океаном эта сеть работает.

В то же время была зарегистрирована в США торговая марка APRS. На основании этого протокола реализовано всё то многообразие радиолюбительских технологий, разработанных ранее, разрабатываемых в настоящее время и используемых в радиолюбительской практике. Сейчас этой технологией пользуются более 7000 радиолюбителей в мире. Достаточно взглянуть на карту покрытия этой сети и количество пользователей. Чуть ли не каждый радиолюбитель с автомобилем в Штатах имеет выход в APRS сеть. В подтверждение, посмотрите карту активности APRS в Штатах и других уголках мира. Потом по этим цифровым каналам стали передавать сообщения DX-кластера. В начале 90-х, когда стали доступны GPS-приёмники, подключив которые к радиостанции, появилась возможность передавать данные о координатах объекта по радио сети.

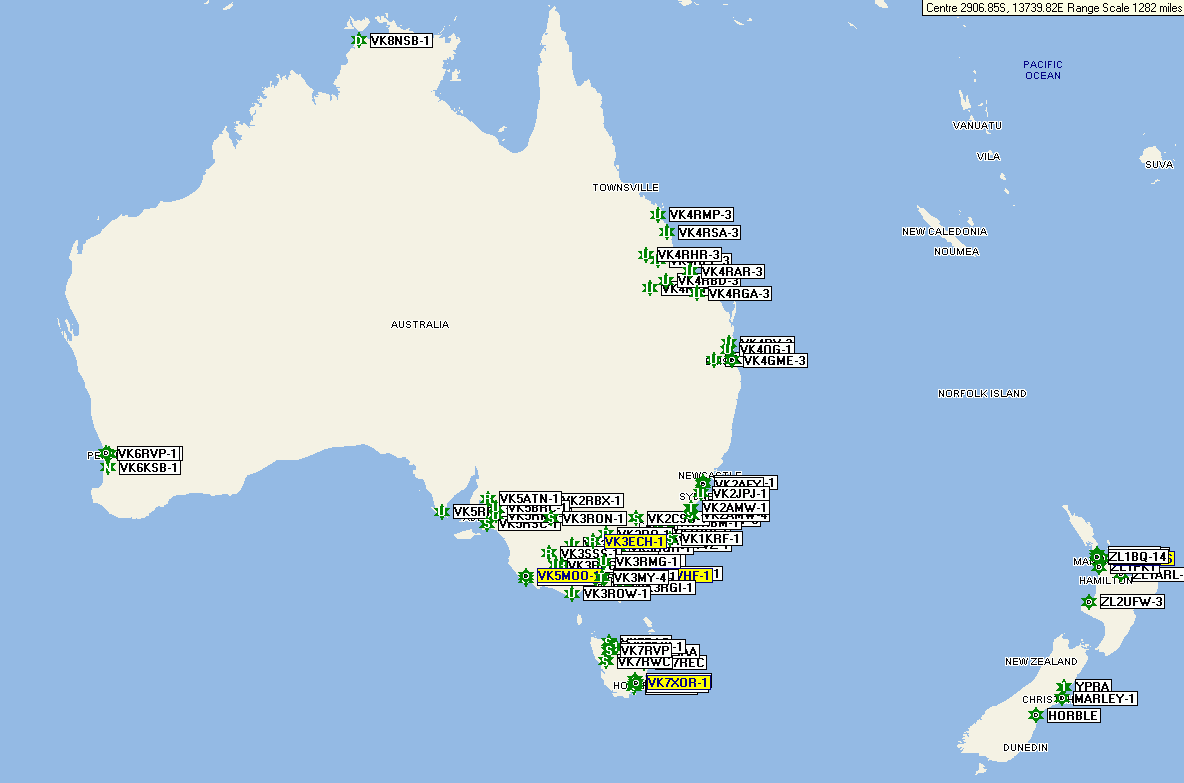

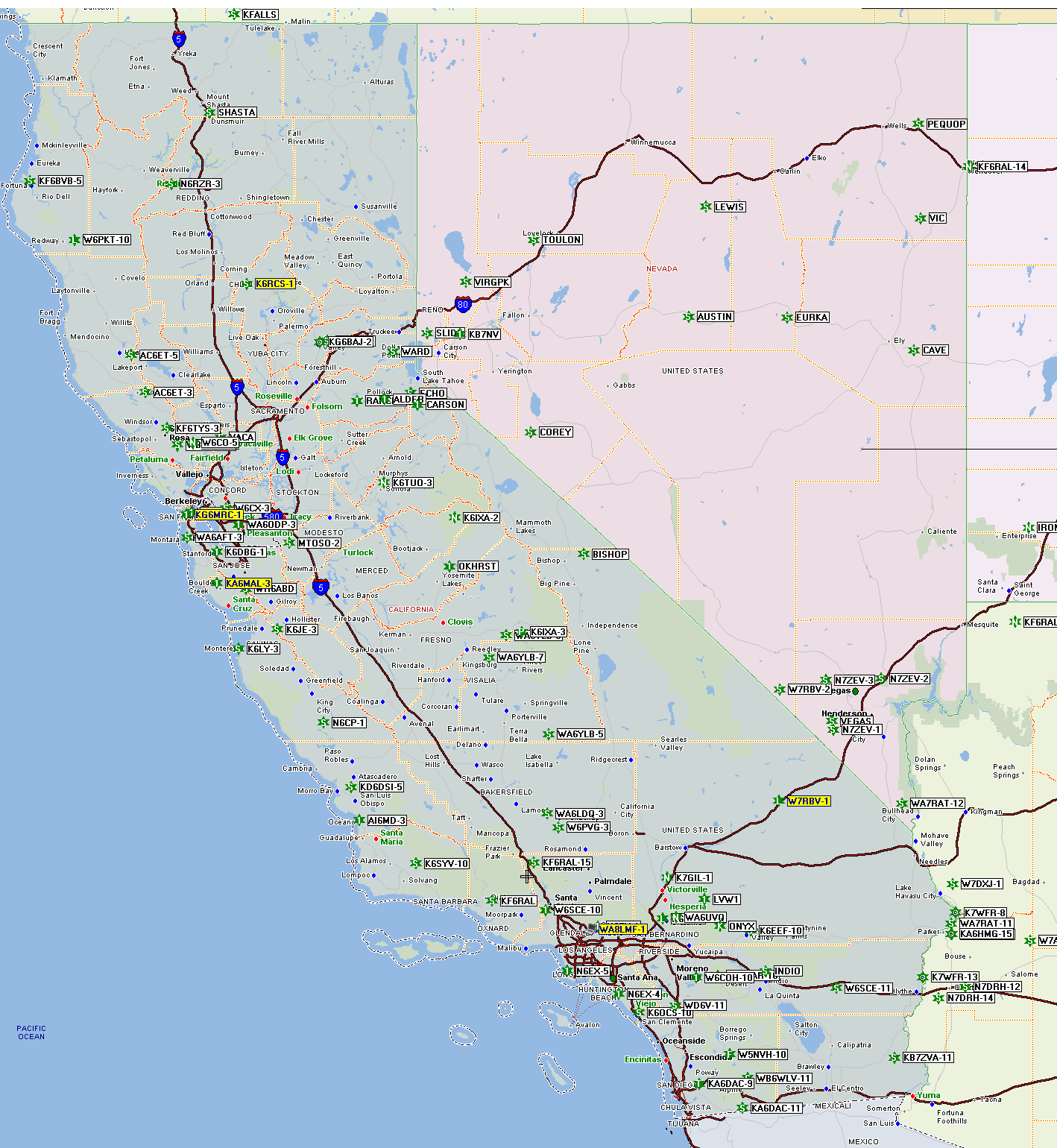

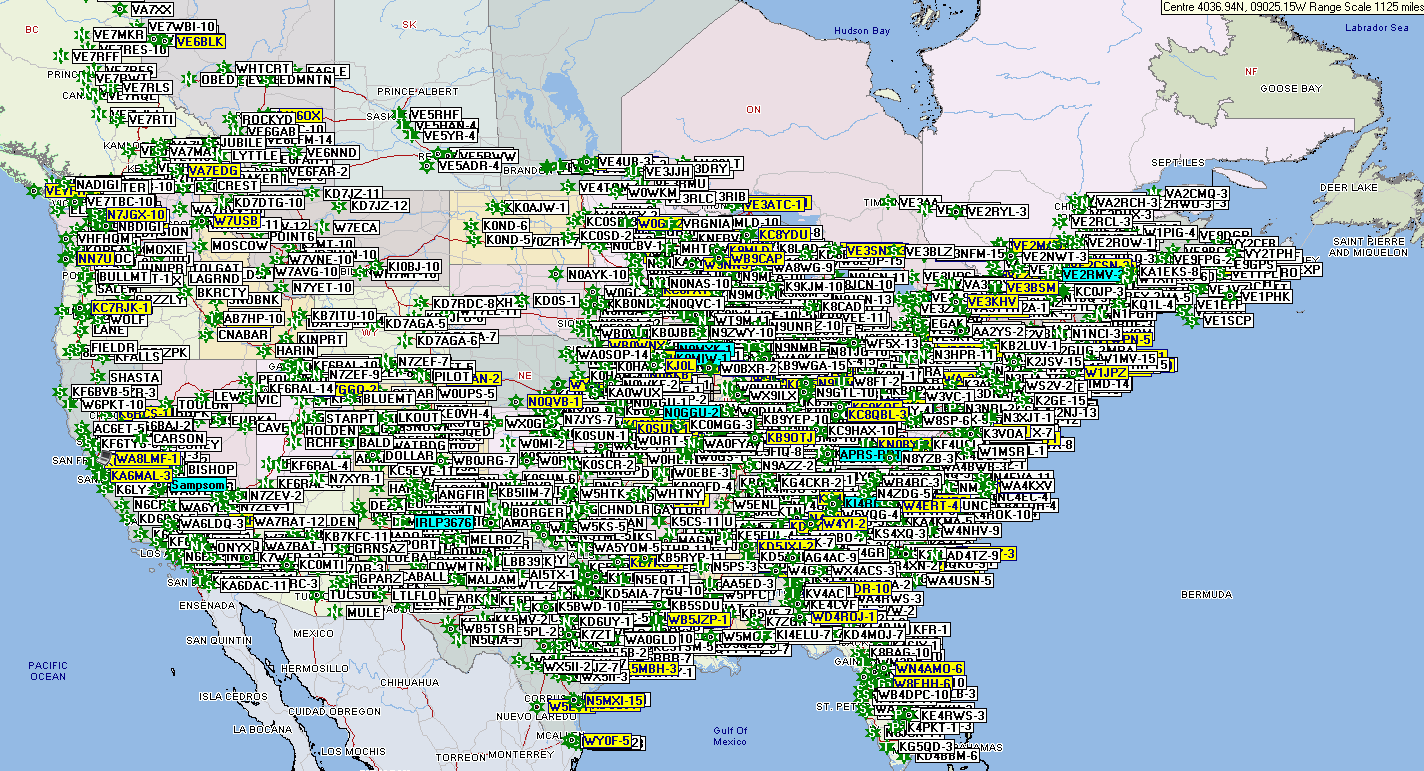

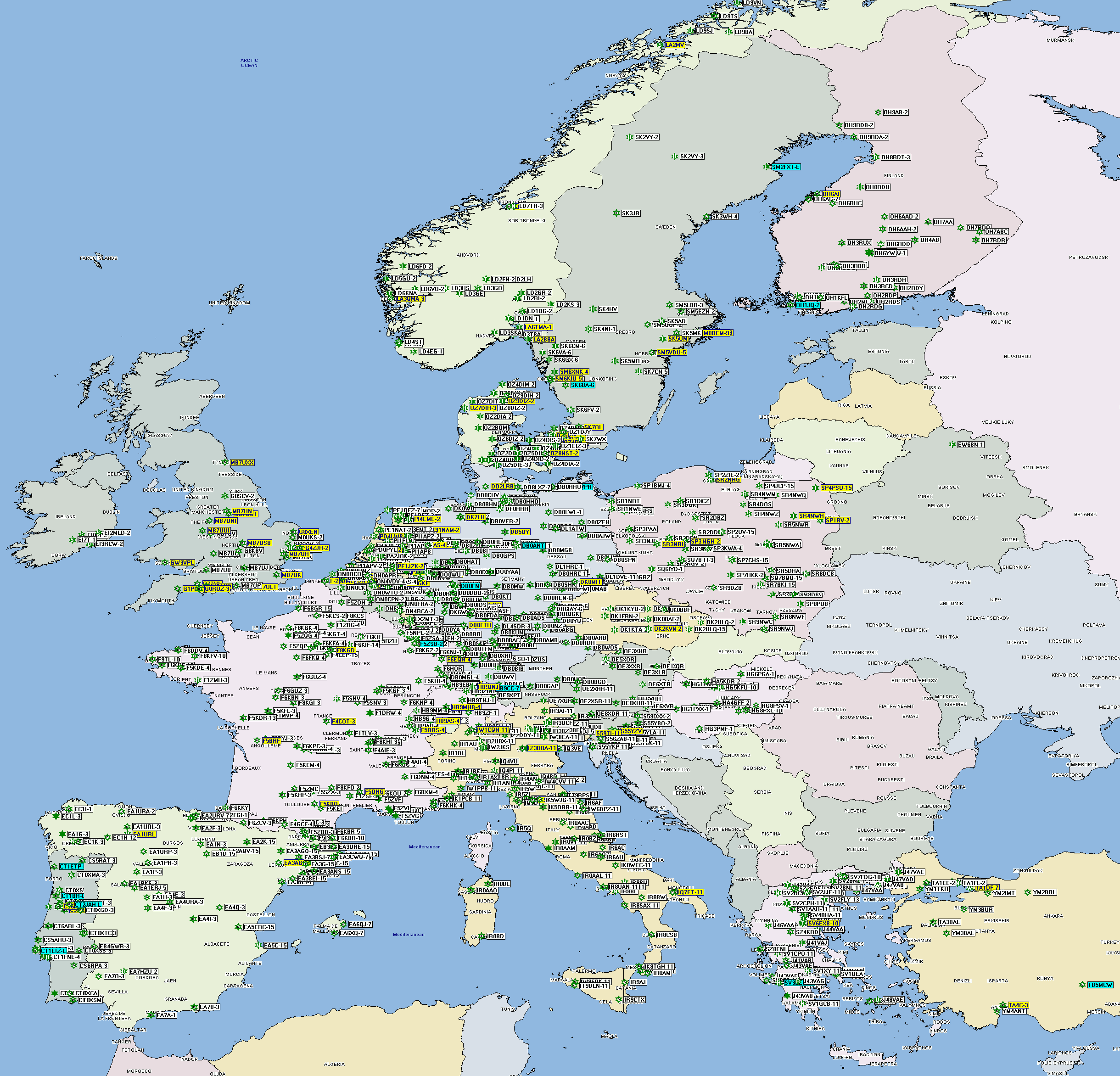

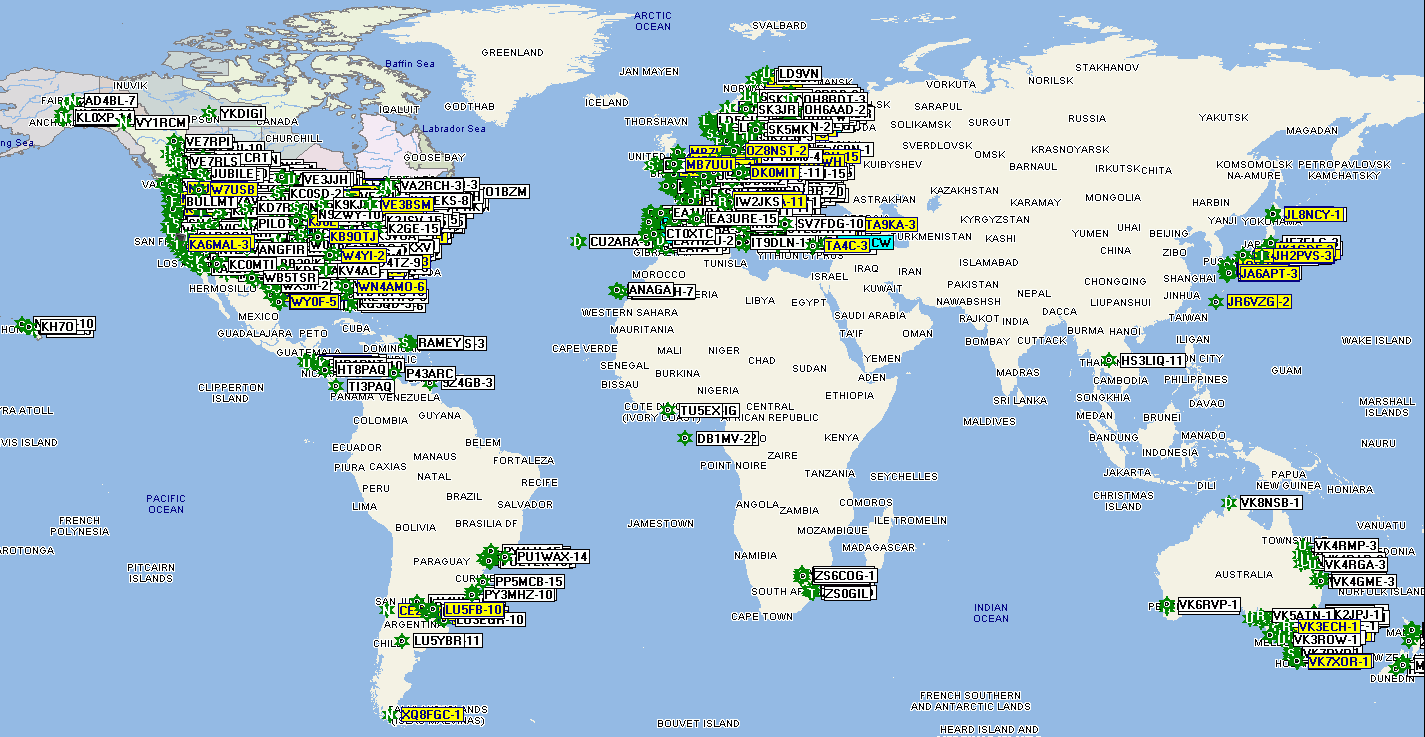

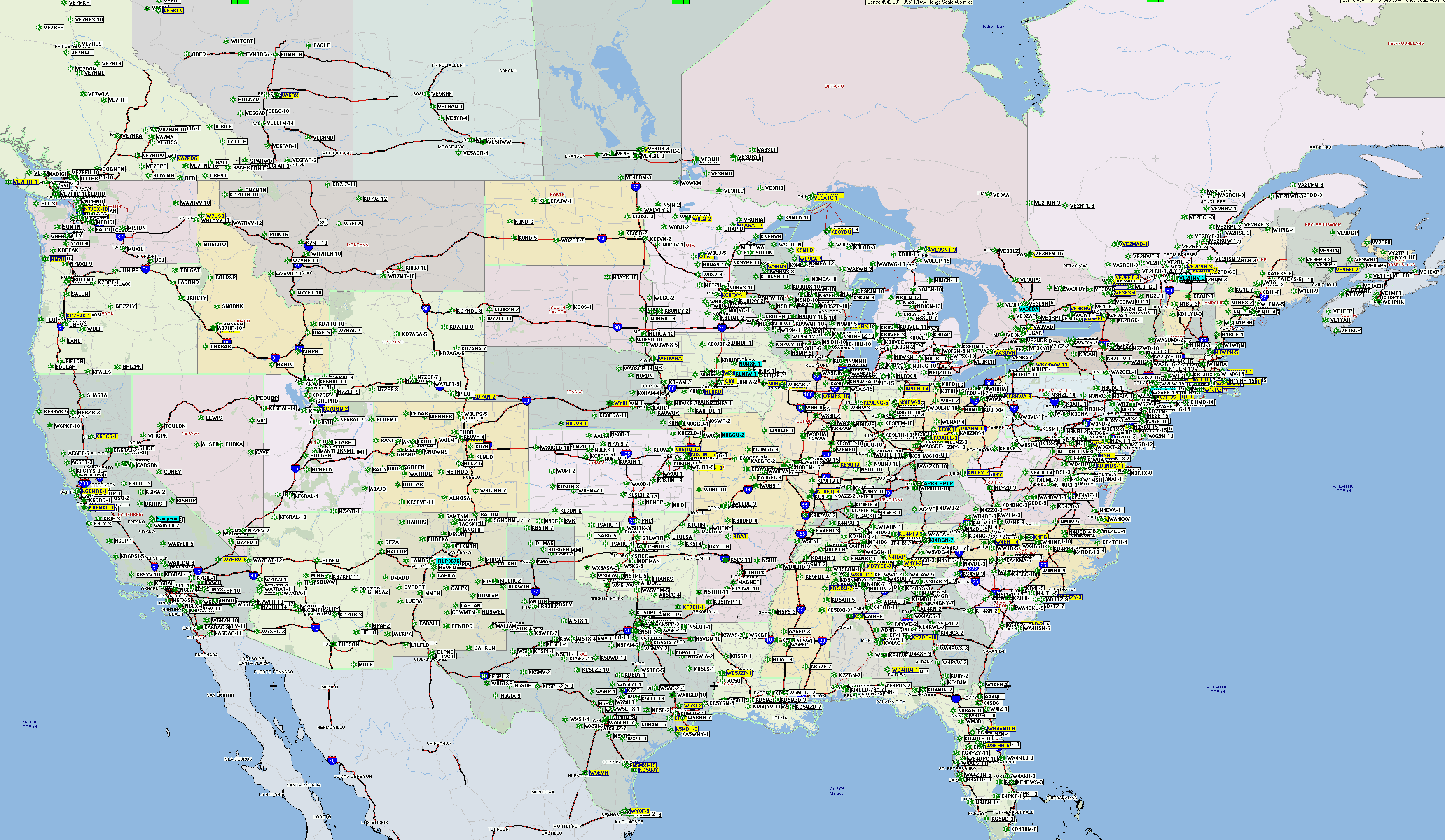

Сегодня, на многочисленных сайтах можно проследить активность участников APRS-сети в настоящий момент времени по всему миру.

В современной реализации APRS-сети используются для передачи следующих типов передачи данных:

• Информация о местонахождении объекта
• Телеметрические данные со станций погоды
• Передача телеметрии сигнализации
• Передача данных электронной почты типа E-mail
• Медленный интернет
• Передача коротких сообщений на подобии SMS
• Данные DX-кластера

Причём, если со второго пункта по последний вроде бы всё понятно, то у многих обычно возникает сразу вопрос о первом пункте. Для чего мне передавать сообщения о моём местонахождение, куда бы то ни было, если у меня есть персональный GPS-трекер в телефоне или как отдельное устройство и я о своей позиции и так всё знаю?

Действительно, на первый взгляд вроде бы незачем. Но давайте разберемся более глубоко. Допустим, вы едете на радио-слёт в незнакомую местность (город или пригород). Вы не знаете, кто и где находится. Но стоит «поднять» APRS сеть хотя бы из одной базовой станции, подключенной к интернету, как все, у кого есть APRS-устройства могут передавать данные о своей позиции и перемещениях в области слышимости базовой станции. Подключив радиостанцию к компьютеру или даже к КПК, вы получаете данные о местонахождении всех корреспондентов, и их треков. На специальной программе с отображением карты местности, вы можете тут же увидеть, кто и где расположился на слёте, и\или как найти подъезд к месту встречи. Если есть доступ к мобильному интернету – то задача упрощается. Современные станции передают данные совместимые с данными на картах Гугла. Т.е вы можете в интернете на Гугл-карте видеть расположение всех корреспондентов и треки подъезда.

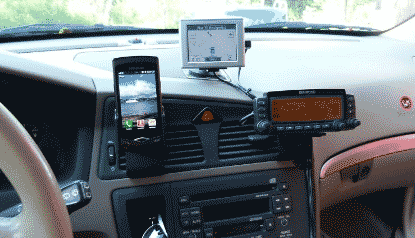

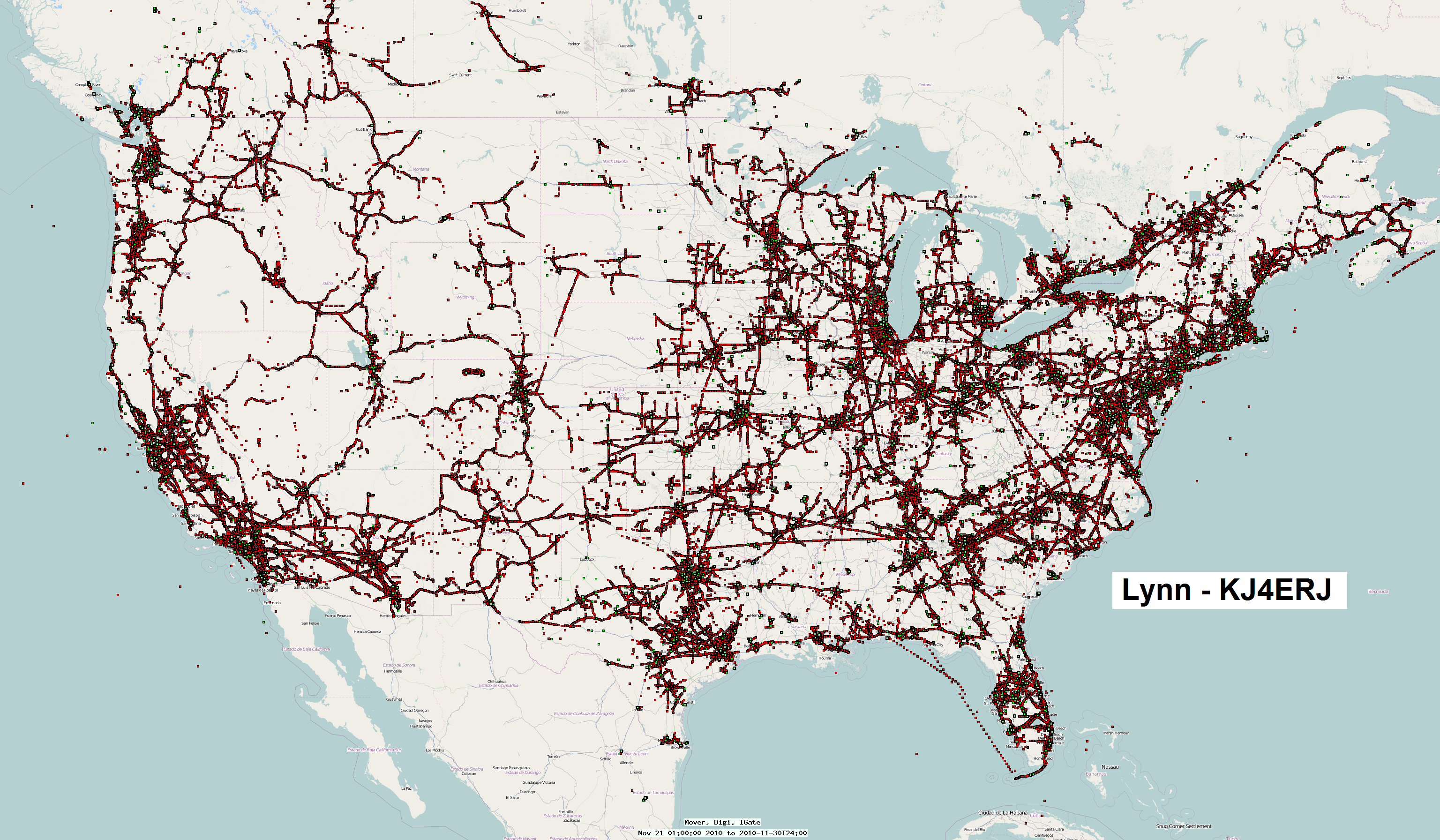

Другим применением системы APRS-трекинга может быть анализ и слежение за подвижными объектами. Например, пост-анализ своего движения по городу на автомобиле, на велосипеде или при пешей прогулке. Один момент, когда ваш путь отображается на собственном GPS-трекере, совсем другое дело, когда твой путь во время движения могут видеть друзъя-радиолюбители, оперативно прокомментировать его, присоединиться к вашей прогулке, а потом может и повторить ваш трек. В последнее время особый интерес вызывает возможность слежения за движением воздушных шаров или аэростатов. Вместе с отслеживанием движения воздушных объектов так же интересен и сбор метеоданных при движении этих объектов в атмосфере.

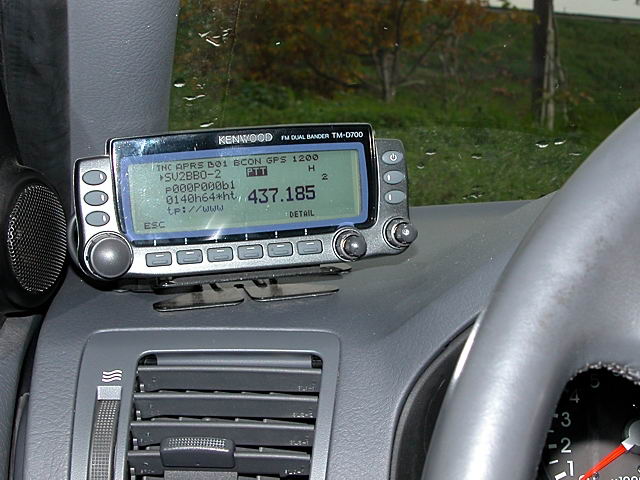

Одной из интересной функцией, которую поддерживают практически все станции, работающие в APRS сети, включая и D72E – является функция автоматической ретрансляции, т.н. диджипитенг (digipiter). Благодаря этой функции вся сеть становится необычайно живучей. В случае невозможности «достучаться» до базовой станции напрямую, наличие диджипитеров позволяет ретранслировать цифровой поток дальше по цепочке. Реконфигурация радиостанции из положения «маяк» в положение «ретранслятор» происходит буквально за несколько секунд. Такие ретрансляторы можно запускать на воздушных шарах для увеличения покрытия зоны действия сетевых сегментов.

Данные о погоде

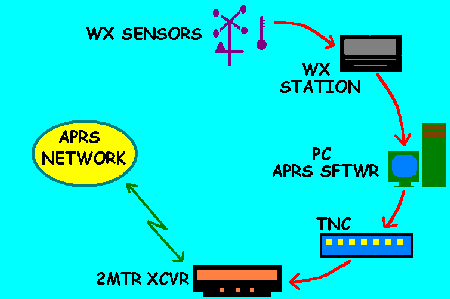

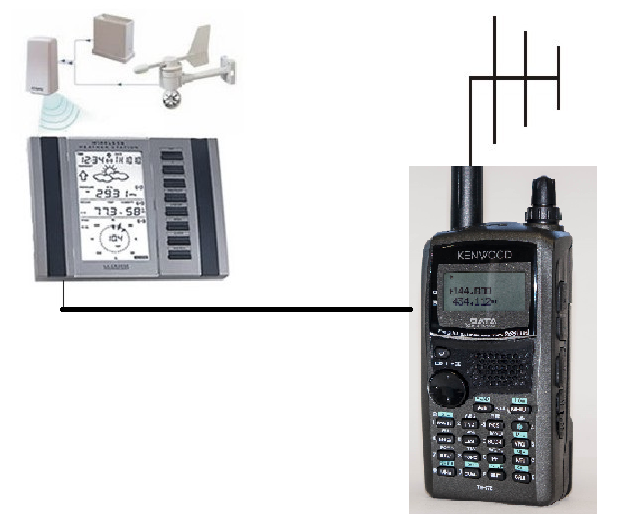

Радиостанция имеет на своём борту вход, для подключения погодных станций, минуя компьютер. Для этого сервиса подходят метео-станции компании Peet Bros Co., которые имеют совместимый выход подключения к трансиверу D72E и KENWOOD TM-D710.

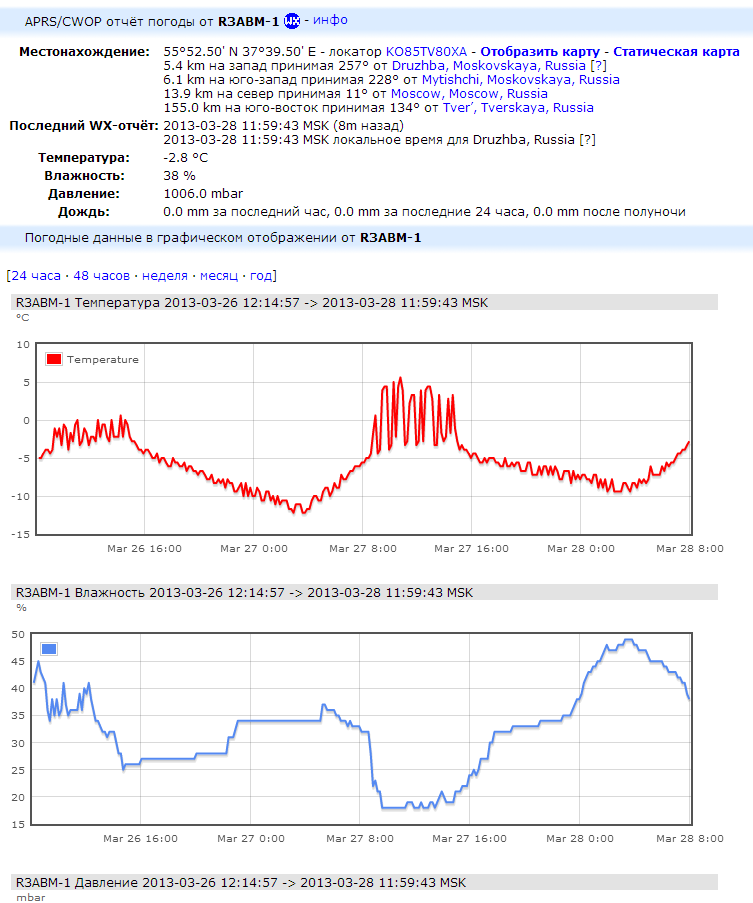

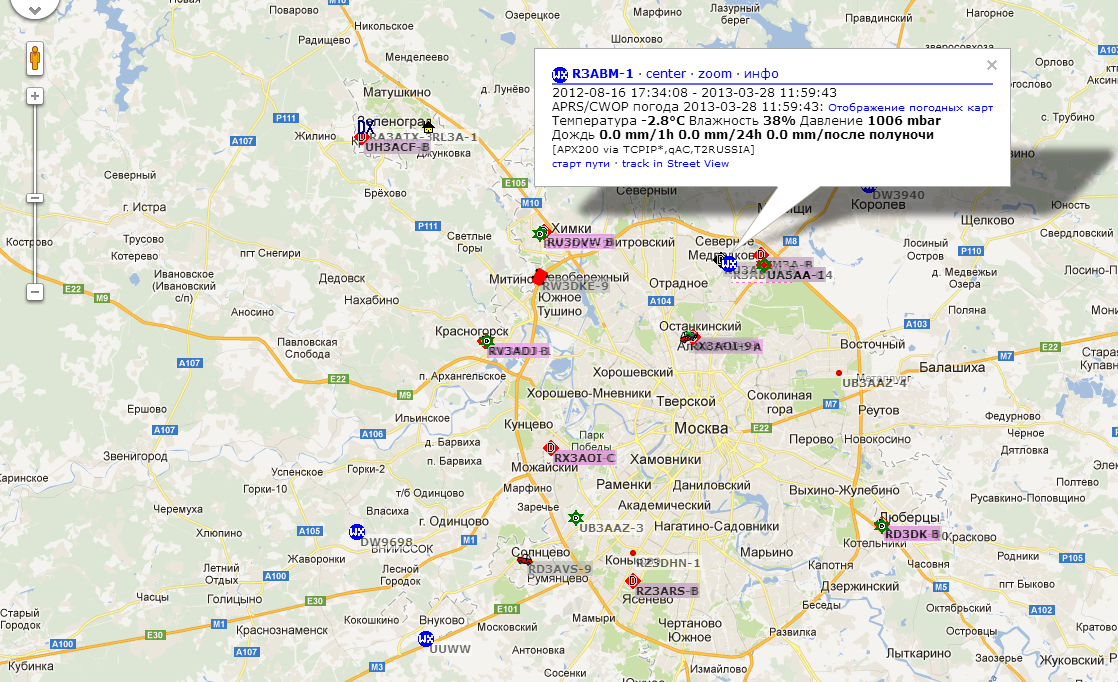

При подключении метеостанции к трансиверу (неважно, через компьютер или напрямую), на карте вашей местности кроме информации о ваших координатах появляются все данные о температуре, атмосферном давлении , направлении и скорости ветра. Составляя потом табличные данные можно собирать статистику о погоде во многих точках вашей местности. Все данные о погоде соответственно будет видно через сеть интернет на картах APRS.

Передача данных электронной почты типа E-mail, медленный интернет и DX-кластер

Радиостанция имеет на своём борту встроенный TNC-модем. Это позволяет подключать радиостанцию напрямую к компьютеру и передавать данные по протоколу AX.25 через радиоэфир на скорости 1200 или 9600 бод в секунду.

Для передачи данных о бюллетенях или электронной почты, базовая станция с которой идёт связь, должна поддерживать эту функцию. Как вариант, появляется возможность написать жене письмо, что вы находитесь в горах, в поле или на рыбалке, но скоро возвращаетесь домой и ждёте ужин.

Ещё одним из вариантов применения сети APRS – является передача данных в DX-кластер. Находясь в местности, где нет доступа к сетевому или мобильному интернету, но есть связь с базовыми станциями, подключенными к интернету, вы можете оперативно обновлять данные своего лог-журнала. Эта функция очень полезна во время соревнований или полевых выездов.

Передача коротких сообщений на подобии SMS

Одной из интересных функций радиостанции D72E – это возможность передавать по сети APRS короткие сообщения. Эта функция на подобии передачи SMS на мобильных телефонах, но не требует сотовой или компьютерной сети. Достаточно иметь 2 станции со встроенным TNC-модемом. К таким станциям относятся D72E и KENWOOD TH-D710. На этих радиостанциях принимаемые данные будут отображаться на экране.

Функции GPS

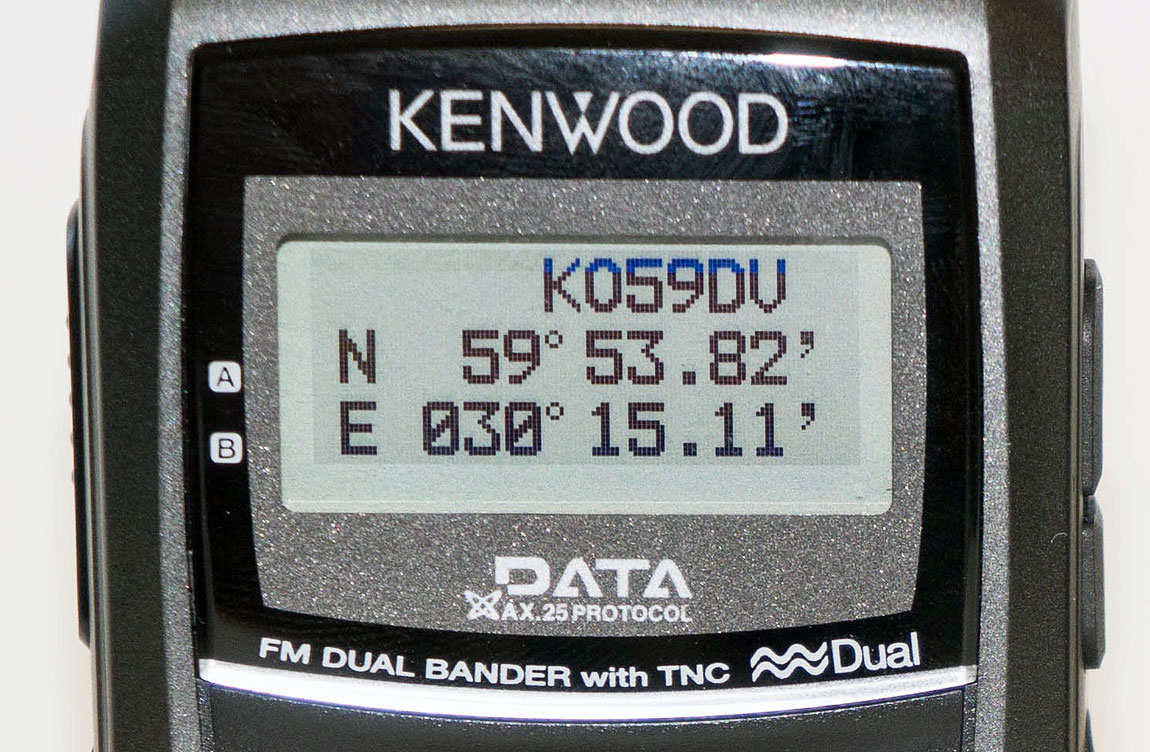

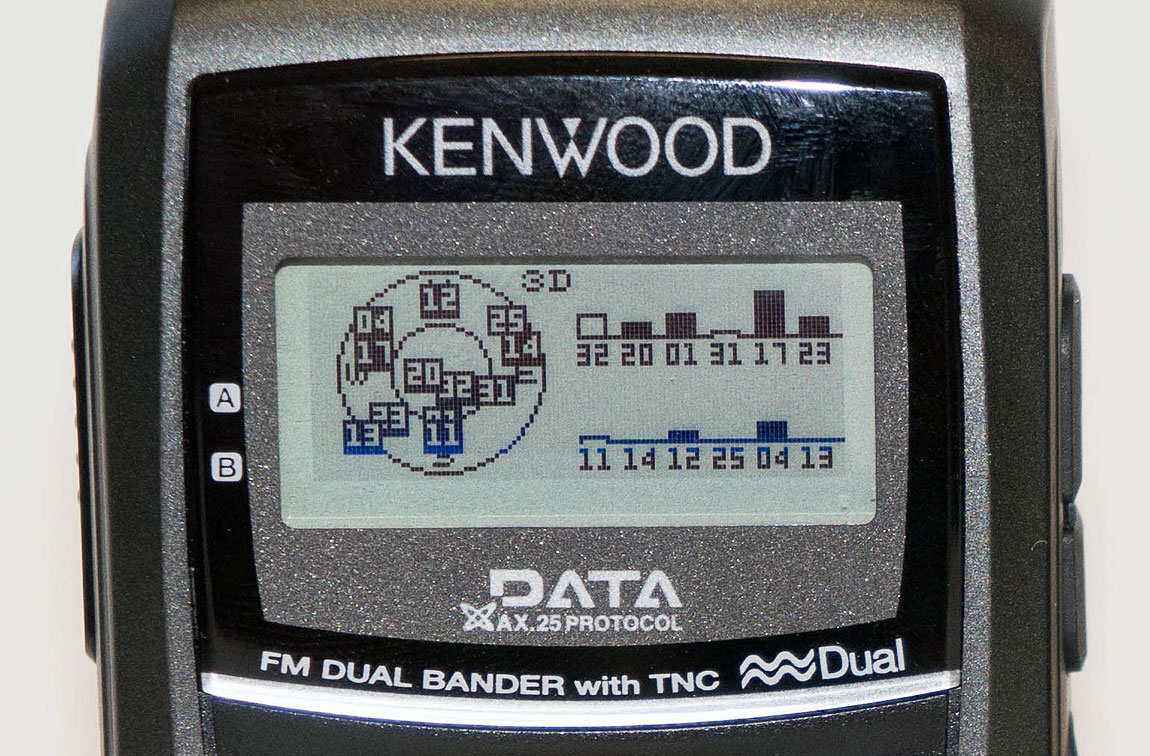

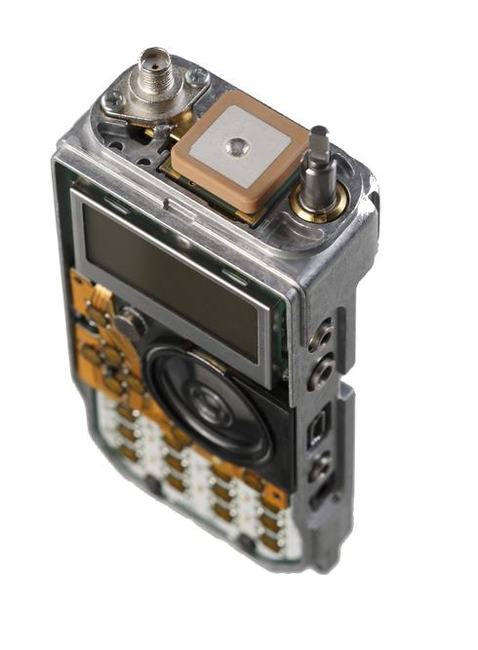

Радиостанция на борту содержит очень современный и чувствительный GPS-приёмник на основе чипсета SiRFstar III. Функция GPS позволяет использовать радиостанцию не только по своему прямому назначению, но и как GPS-трекер. Причём, трекер может работать не только в составе радиостанции, но и как независимое устройство. Т.е сама станция при этом может быть выключена.

Одна из доступных и часто используемых функций GPS-трекера – использование радиостанции в сети APRS, как описано выше. Очень удобной функцией станции оказалось отображение QTH-локатора вместе с точными координатами, как только GPS-модуль определяет местоположение. Очень предусмотрительно и удобно, т.к. не приходится заходить в интернет что бы определить этот самый локатор по наличию одних только координат.

Кроме этого, встроенный GPS-трекер имеет весь джентльменский набор функций, присущий классическому GPS-приёмнику. К ним можно отнести вычисление скорости движения, направление движения, определение направления и времени движения до заданной точки и компас. В станцию можно зарегистрировать до сотни неизвестных точек и функция компаса будет показывать направление движения к этой точке, расстояние до неё и время движения при данной скорости.

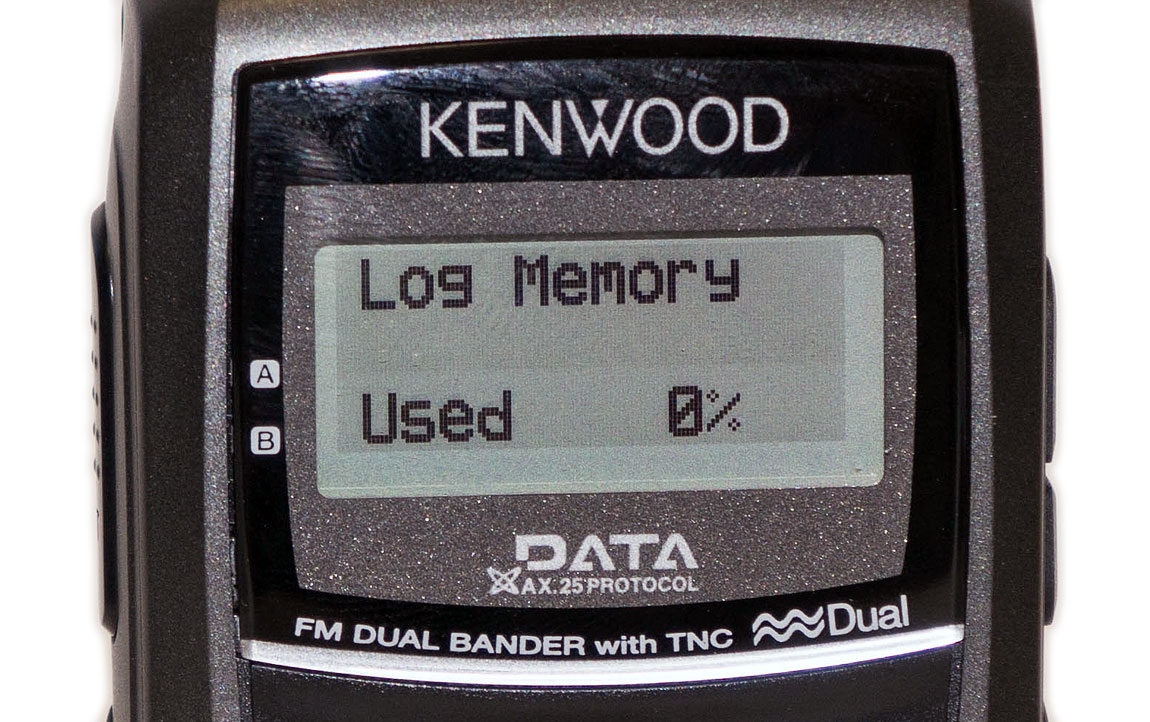

Одна из интересных функций GPS-трекера – это возможность записывать журнал точек перемещения. Памяти станции хватит для заполнения 5000 точек. По переполнению журнала можно настроить что бы станция переписывала по кругу новые точки. Т.о. в памяти трекера всегда останутся данные о последних точках движения. По возвращению домой, можно по USB – интерфейсу перенести данные о перемещениях в компьютер и наложить на Гугл-карту.

Поддержка работы с эхолинком.

Для работы в сетях эхолинка в радиостанции есть возможность сохранить до 10 настроек для доступа в канал связи. Настроив их один раз, с одного нажатия тангенты регистрируемся в ближайшей сети и готовы выходить в эфир.

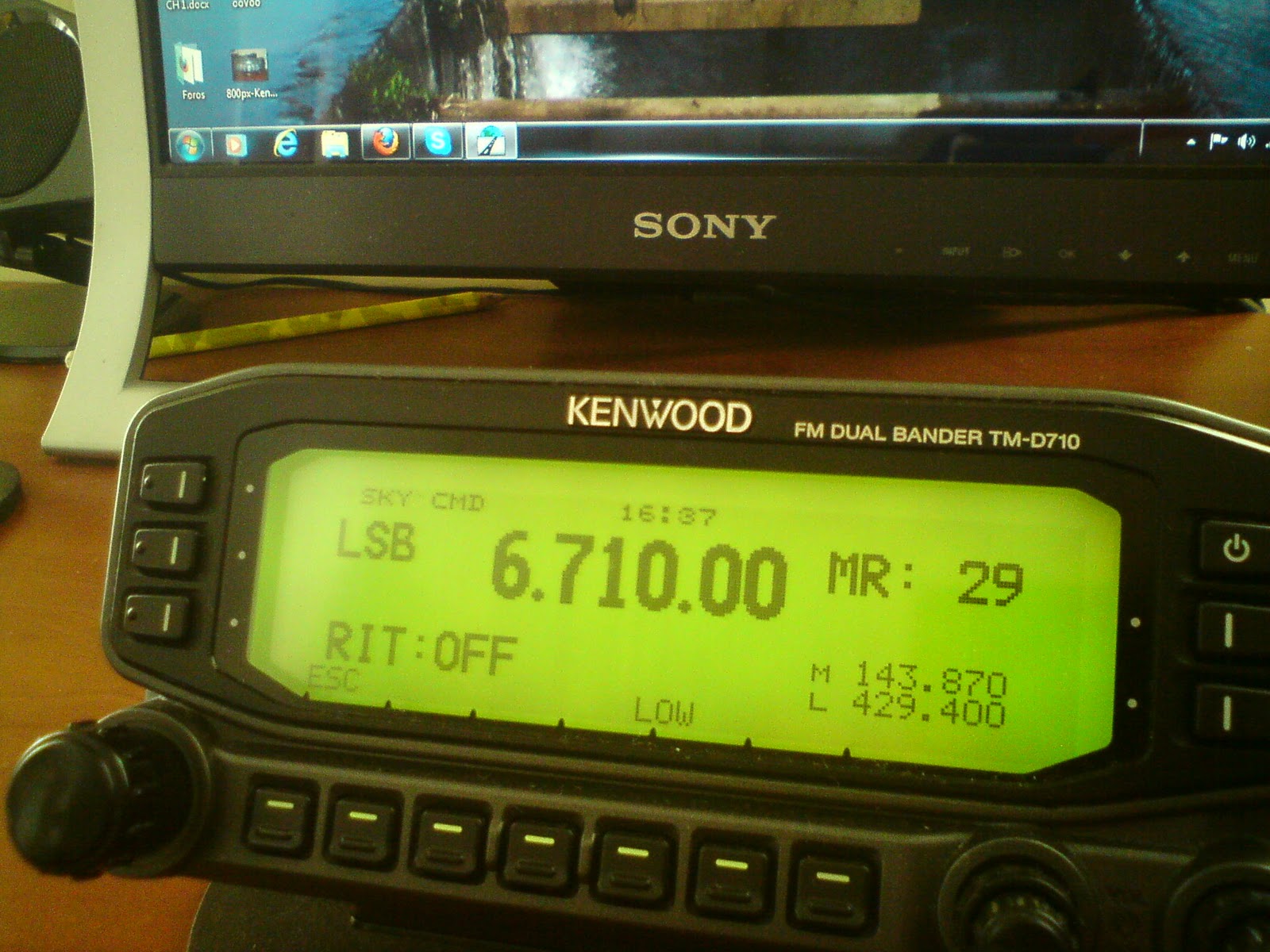

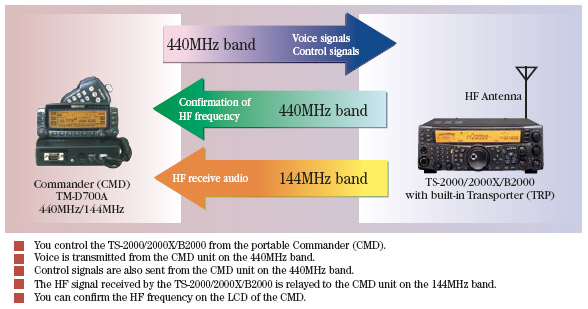

Поддержка протокола управления КВ трансивером SkyCommandII

Пожалуй, вместе с APRS, это самая интересная функция радиостанции для повседневного пользования! Практически все трансиверы компании KENWOOD имеют совместимый между собою протокол управления. Причём, подключив КВ трансивер TS-2000, TS-2000X, TS-B2000, TS-480HX, TS-480SAT, TS-570D, TS-570S, или TS-870S к автомобильной УКВ\ДЦВ радиостанции KENWOOD TH-D710E или используя трансивер TS-2000 сам по себе, появляется возможность не только дистанционно управлять КВ трансивером, но и транслировать звук В и ИЗ КВ трансивера на УКВ\ДЦВ диапазон.

Это открывает интереснейшие возможности! К примеру, вы можете обеспечить доступ к эфиру своим друзьям на УКВ или ДЦВ диапазонах, транслируя интересные QSO или интересные частоты. Вы можете проводить QSO, выгуливая собаку во дворе, идя по пути в магазин или прогуливаясь в парке рядом с домом. Проводить QSO из машины с другого конца города. Т.е у вас появляется возможность работать удалённо в эфире так, как будто вы сидите у себя дома за трансивером с хорошими антеннами.

А можно использовать эту функцию совсем наоборот! Где – ни будь за городом, на даче или в деревне, где радио эфир кристально чистен и нет помех, у вас могут находиться полноразмерные антенны на КВ диапазоны и КВ трансивер, подключённый на трансляцию в УКВ\ДЦВ диапазон. На город направляется узколучевая антенна и вы, находясь в квартире или у себя в офисе, можно проводить QSO c DX-станциями.

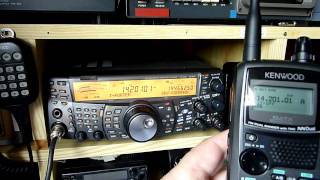

На видео ниже демонстрируется, как эта замечательная функция работает в живую у радиолюбителей.

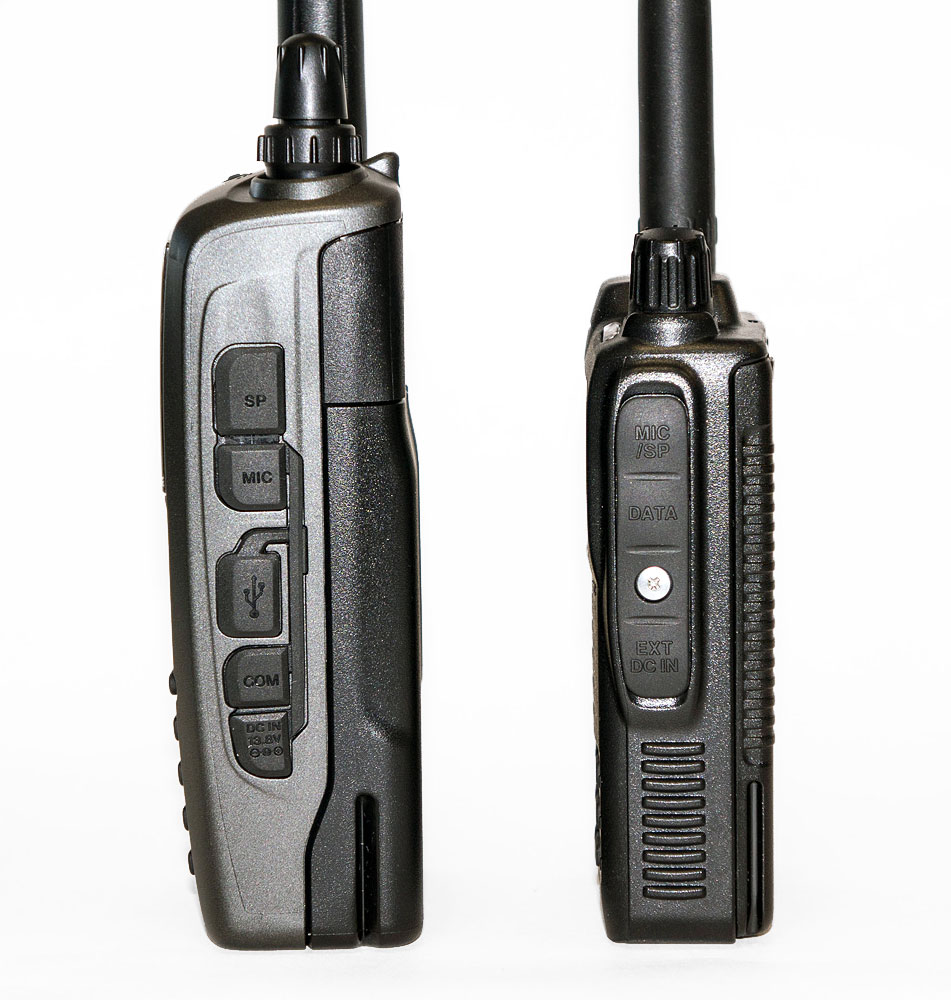

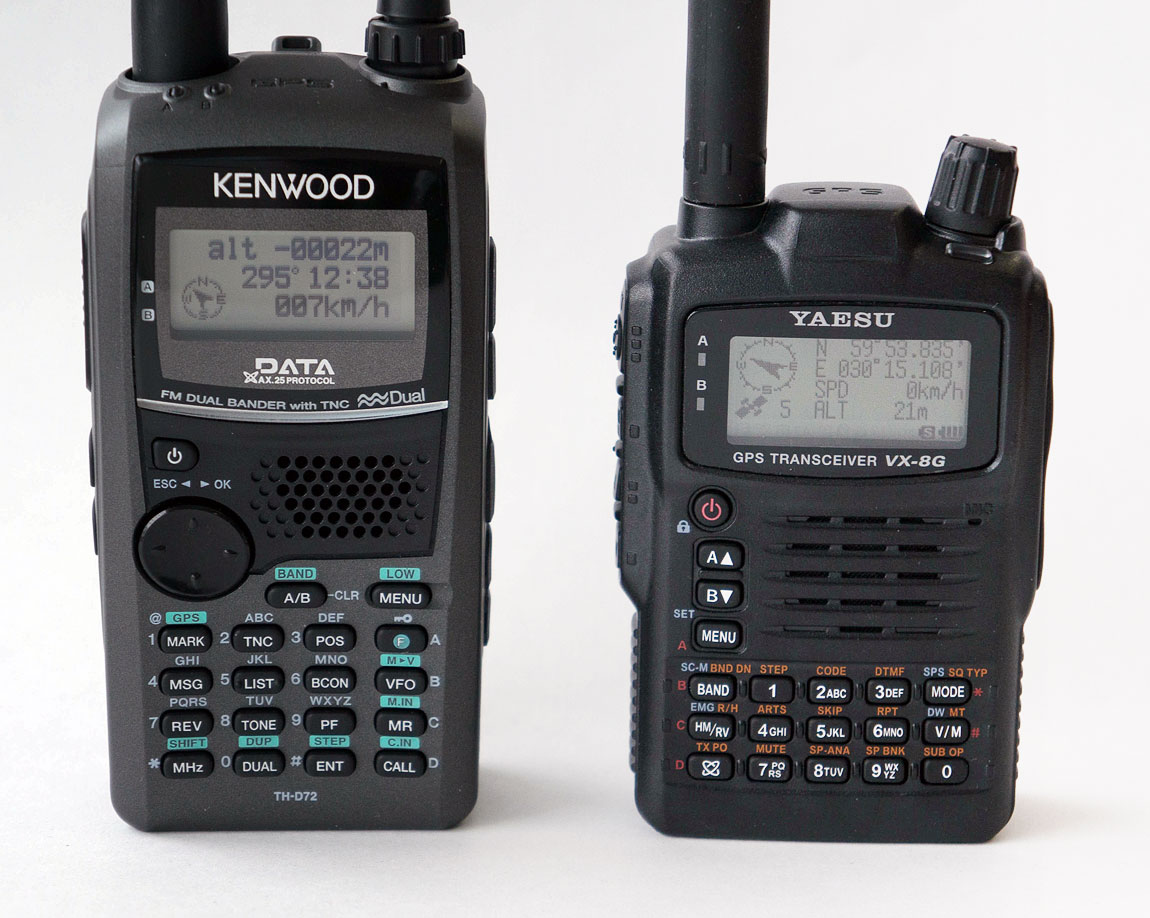

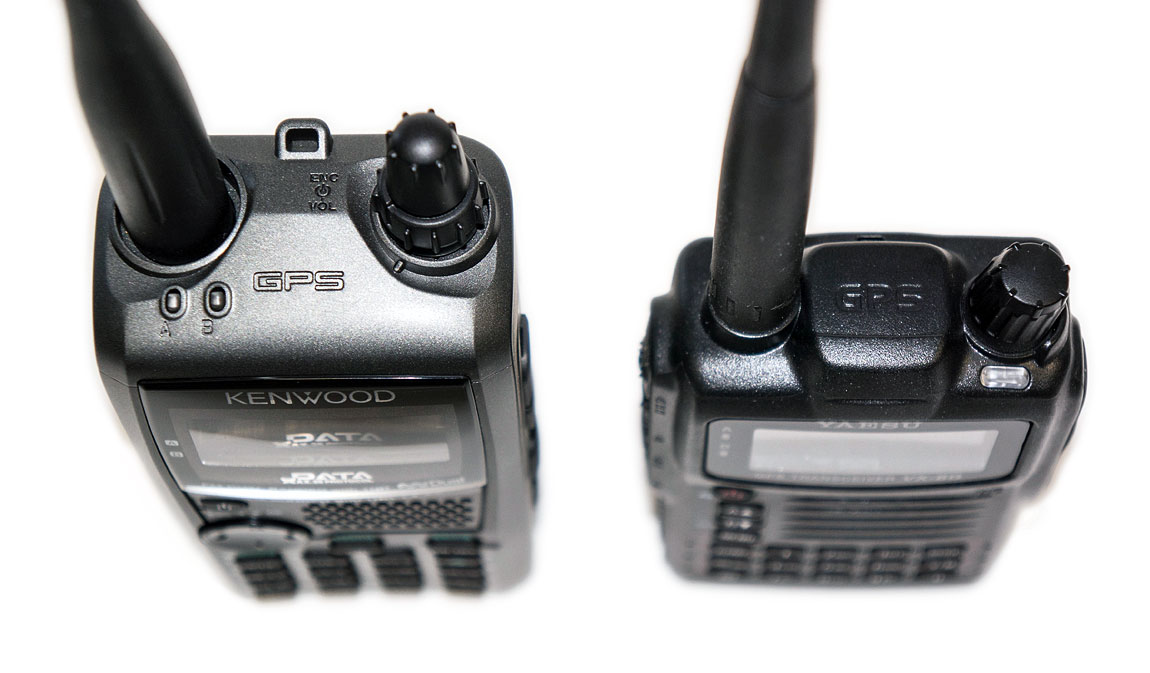

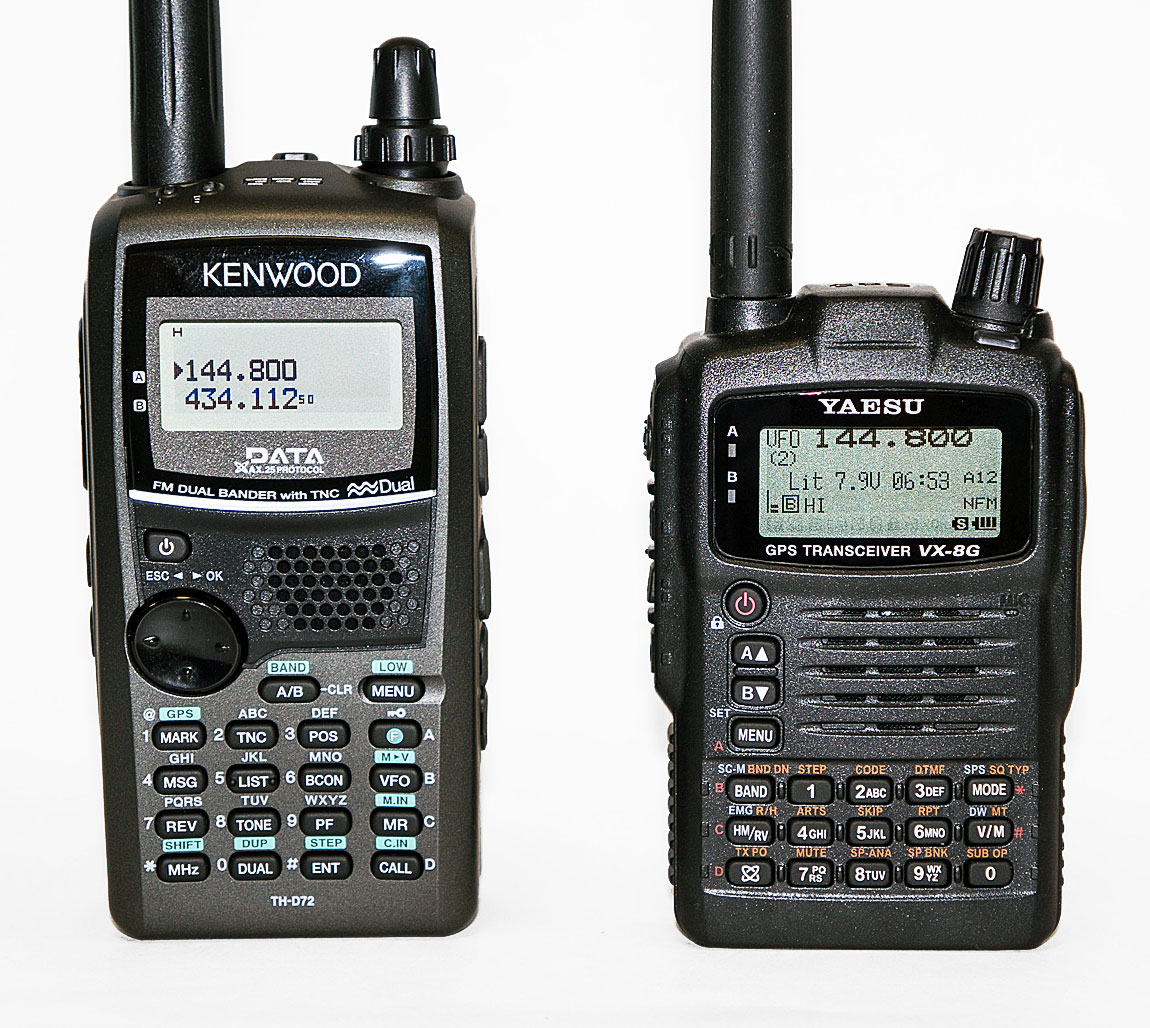

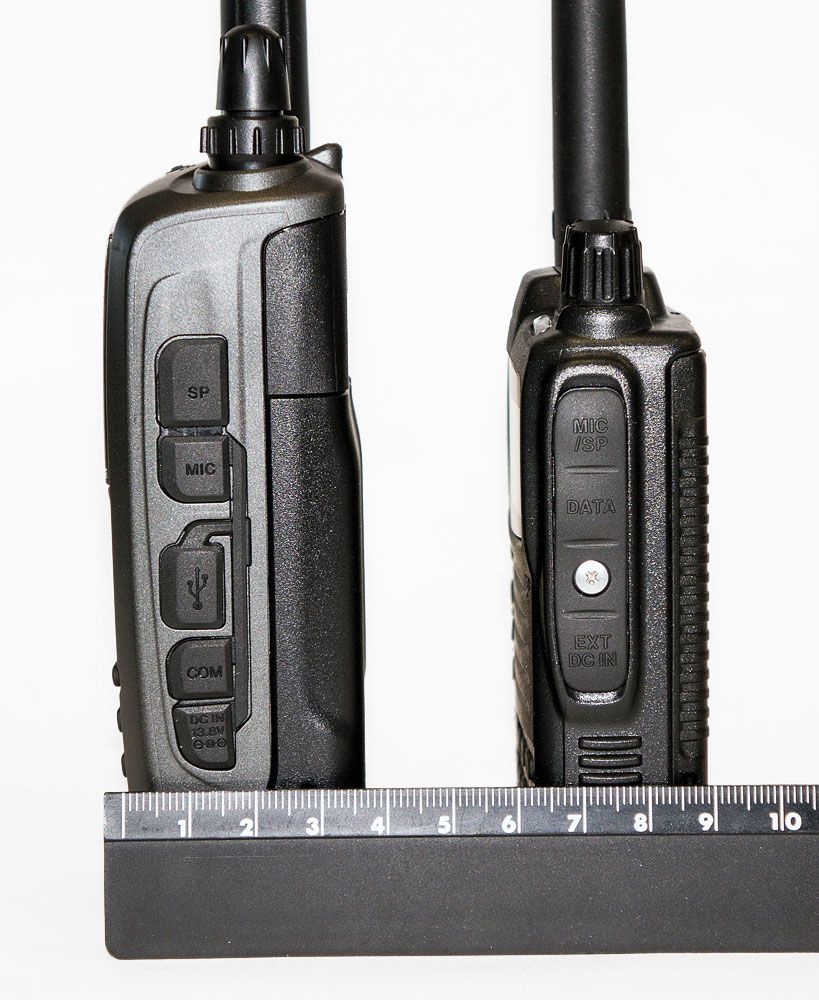

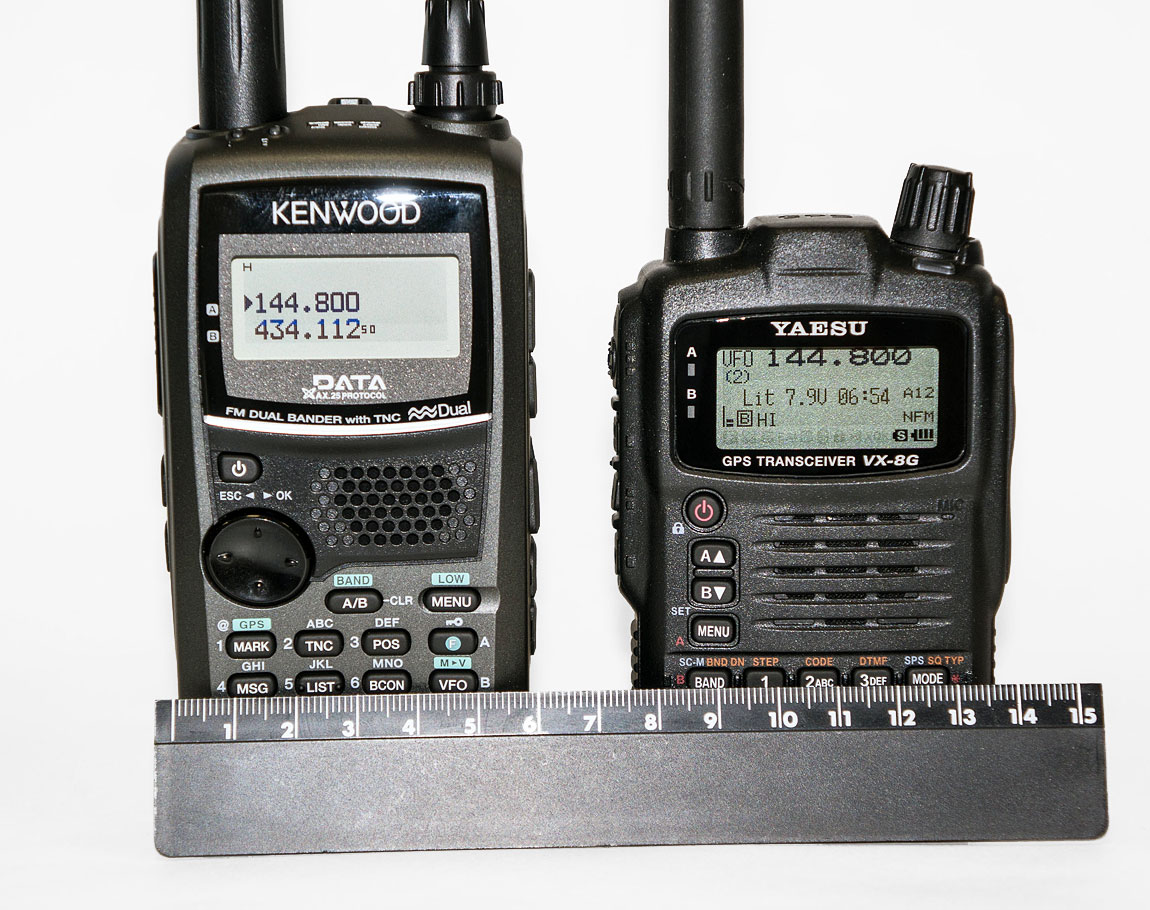

В завершении, для сравнения, приводим небольшой фотоколлаж радиостанции KENWOOD TH-D72E и его прямого конкурента - Yaesu VX-8G.

Заключение

От себя хочу отметить, что с функцией APRS на радиостанции я разобрался достаточно быстро. Удобство отображения информации на радиостанции оказалось существенно выше, при его относительно небольшом экране. А вот что бы понять меню и настройки в станции Yaesu – пришлось лезть в бумажную инструкцию. К тому же, хоть текстовая часть экран на VX-8G существенно больше – отображение принятой информации оказалось очень неудобным и с помощью инструкции пришлось долго разбираться, как вытянуть данные из принятого пакета на экран. Чувствительность GPS-приёмника и самой станции D72E оказалась существенно выше. При сравнении 2х станций на границе чувствительности, находясь внутри помещения, VX-8G постоянно теряла спутники, и не слышала большей части приходящих пакетов, в то время как KENWOOD TH-D72E благополучно принимала, декодировала и передавала данные маяка и пакеты диджипитера.
