Статья 'Обзор продукции фирмы Heil Sound'

Фирма Heil Sound известна во всём мире как производитель высококачественных микрофонов, гарнитур для радиосвязи, компьютеров и коммерческого использования, а также аксессуаров к ним. Находится она в США (штат Иллинойс). Основатель фирмы Bob Heil, президент Sarah Heil.

В мае 2011 года представители radioexpert.ru, посетили выставку радиолюбительского оборудования Hamvention, где встречались с руководителями компании Heil. Смотрите фотоотчёт об этой поездке.

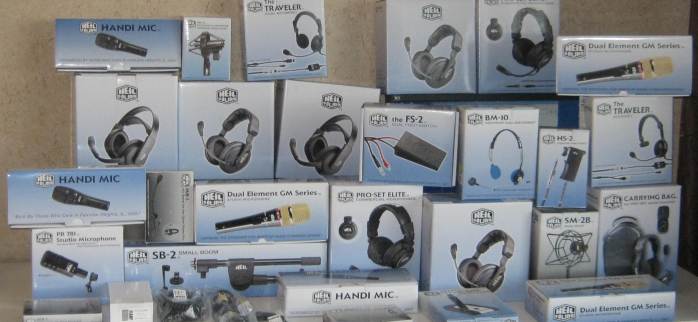

продукция фирмы Heil Sound

У радиолюбителя может возникнуть вопрос, а зачем мне нужна высококачественная гарнитура для радиосвязи, где полоса вообщем то ограничена диапазоном 300-2700Гц? Предлагаю разобраться в этом вопросе и протестировать продукцию Heil Sound в деле.

Обзоры конкретных изделий фирмы Heil я условно разделил на две части. Сначала идёт название, фото и краткое описание которое предлагает фирма, а затем, наклонным шрифтом с другим цветом - коментарии и впечатления о реальных испытаний продукта. На сайте фирмы, многие фотографии не достаточно информативны и детализированны, поэтому для каждого рассматриваемого изделия сделаны дополнительные фото, которые более подробно раскроют достоинства и недостатки изделий. Звуковые файлы записывались на компьютер подключенный к трансиверу, приём сигналов вёлся через реальный эфир на диапазонах 14, 21, 28МГц в режиме SSB и на 145МГц в FM режиме. Применялись трансиверы Icom, Elecraft, Yaesu и УКВ портативки. Компрессоры и эквалайзеры были выключены. Запись производилась с разными уровнями сигналов, чтобы лучше услышать разницу в работе микрофонов.

Для тех кто прочитает этот обзор до конца предлагаю бонус, скачать и слушать, для лучшего понимания стиля текста и поднятия настроения....

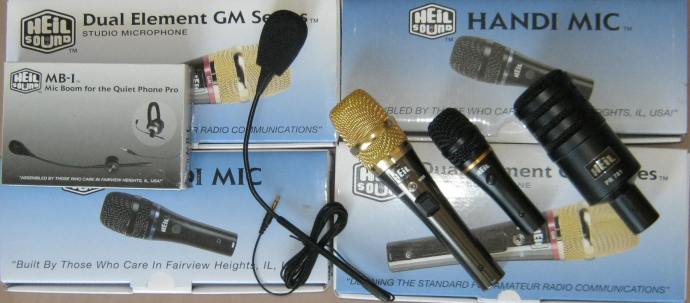

Микрофоны фирмы Heil Sound

Фирма Heil использует в своих изделиях несколько микрофонных элементов (капсулей) c различными характеристиками (АЧХ, чувствительность, сопротивление и тд.) для производства гарнитур и микрофонов предназначенных для любителей и профессионалов. Рассмотрим некоторые из них:

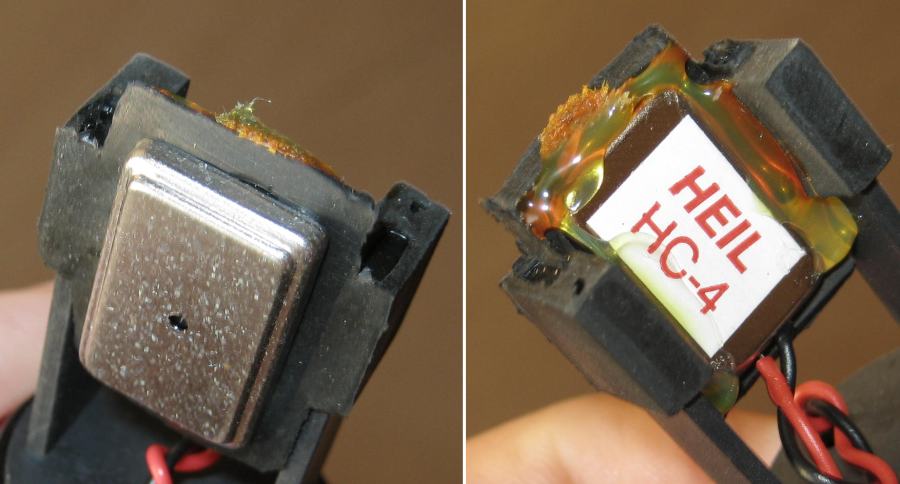

HC-4 - электретный микрофон для работы с DX станциями, его отличительная особенность, завал АЧХ в области низких частот и подьём на +10дб в районе 2000Гц, такой сигнал хорошо читается в pile-up. Чувствительность -72дб на частоте 1000Гц. Диапазон частот 600-8000Гц. Запись SSB сигнала микрофона HC-4 в эфире. Внешний вид HC-4.

HC-5 - электретный микрофон, предназначен для точной передачи всех оттенков голоса оператора, Частотный диапазон 300-8000Гц, с подъемом АЧХ +5дБ в районе 2000Гц. Его звучание похоже на HC-4, только чуть шире спектр и чуть меньше подьём высоких частот. Слушаейте звучание микрофона HC-5 в эфире (трансивер FT-857D).

HC-5.1 - динамический микрофон, с широким спектром частот, по звучанию больше похож на HC-5, хотя чуть напоминает и HC-6. Диапазон частот 300-8000Гц, чувствительность -58дб. Точно передаёт все оттенки голоса. Звучание капсуля HC-5.1 в режиме FM.

HC-6 - динамический микрофон, очень точно передаёт все ньюансы речи, хорошо подойдёт для многорежимных трансиверов типа Yaesu FT-450/847/857/897, Kenwood TS-2000, Icom 746Pro. Микрофон делает сигнал естественным, что особенно заметно в режиме FM. Диапазон частот 100Гц - 12500Гц по уровню -3дБ, чувствительность -57дБ, выходное сопротивление 600Ом. С помощью встроенного в трансивер эквалайзера и компрессора, сигналу можно придать как 'пробивной' спектр, что хорошо для радиосвязи в условиях помех, так и 'мягкий' для локальных QSO. Послушайте звучание микрофона HC-6 и посмотрите на его внешний вид.

iC - конденсаторный микрофон с маленьким усилением, идеально подходит для трансиверов ICOM, у которых микрофонный вход имеет высокую чувствительность. Внешний вид капсуля iC. Чувствительность -52дб на частоте 1000Гц. Частотный диапазон 35-12000Гц. Послушайте звучание микрофона iC, в реальном эфире, без применения эквалайзеров и корректировок, как есть. Передаёт трансивер IC-756.

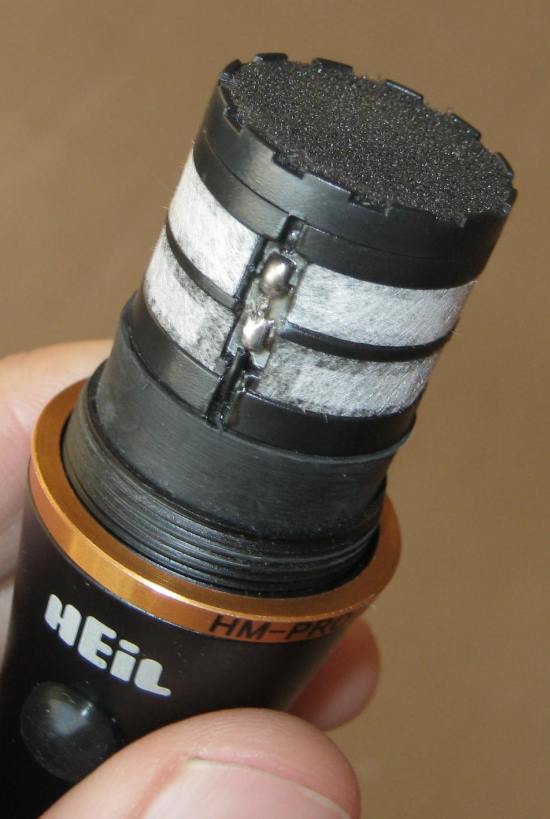

Pro element - микрофон с большим усилением, хорошо подходит для использования со звуковой картой компьютера. Например, в случае работы с SDR трансивером и другим коммуникационным софтом. Звучание Pro element в режиме FM на УКВ. Внешний вид Pro_элемента.

Послушать другие звуковые файлы, можно в разделах с описанием конкретной модели гарнитуры или микрофона.

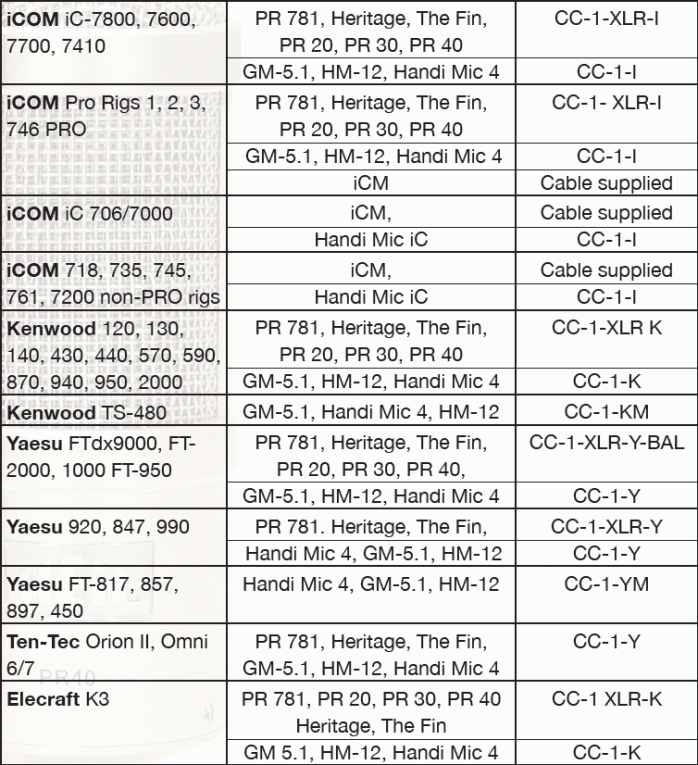

Для правильного подключения микрофонов фирмы Heil к различным трансиверам, смотрите ниже таблицу соответствия. В первой колонке вы видите тип трансивера, во второй модель микрофона, в третьей модель переходника. Теперь вы можете легко подобрать микрофон и переходник для конкретной модели радиостанции. Многие модели трасиверов имеют одинаковую распайку, поэтому даже если какой-то радиостанции здесь нет - смотрите на аналогичную модель с одинаковой распайкой микрофонного разьёма.

тип трансивера

модель микрофона

переходник

Теперь перейдём к тестированию самих микрофонов. Нужно отметить, что характеристика звучания той или иной модели микрофона определяется не его внешним видом, названием, ценой, а тем какой микрофонный элемент в нем установлен.

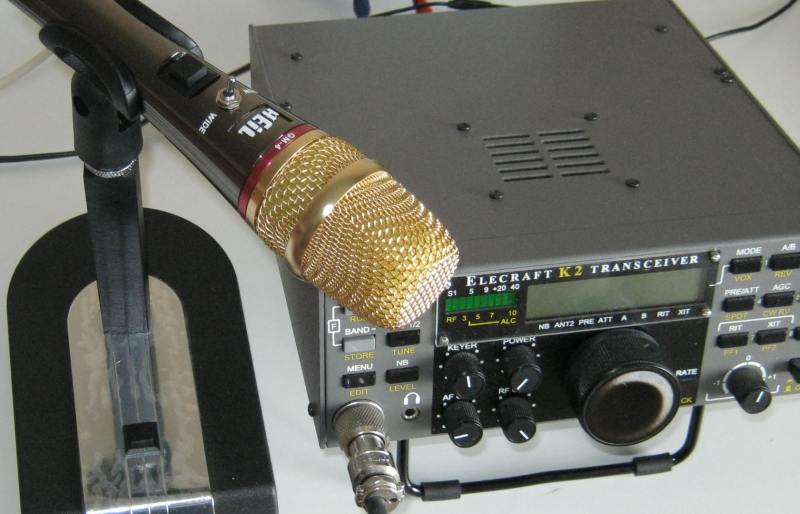

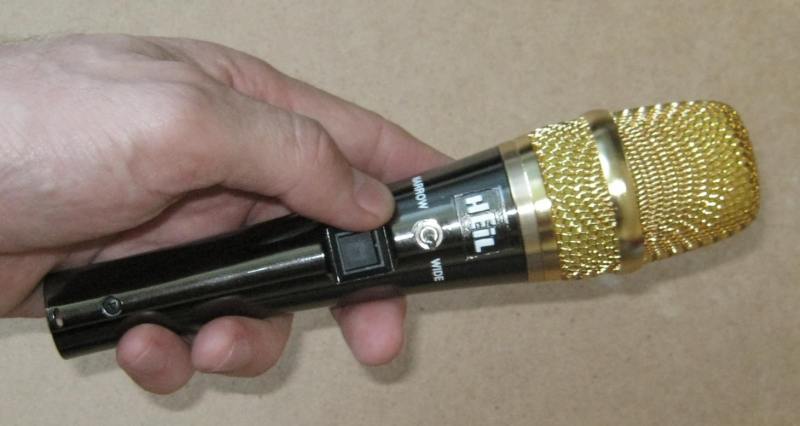

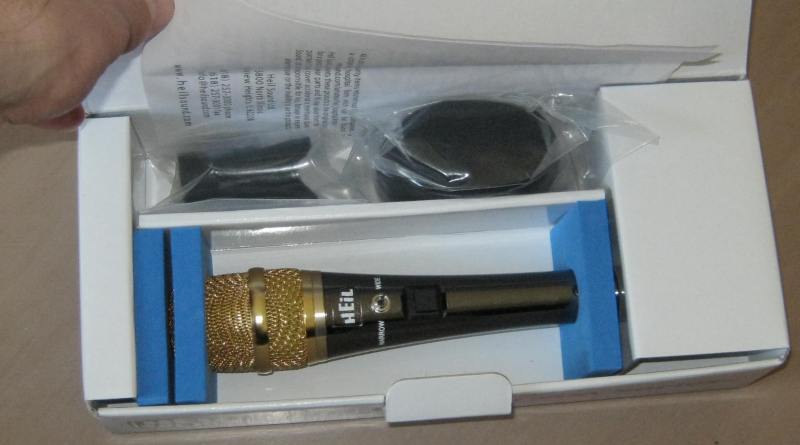

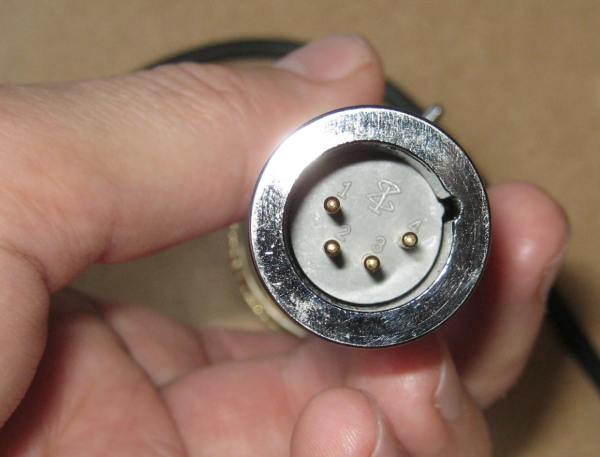

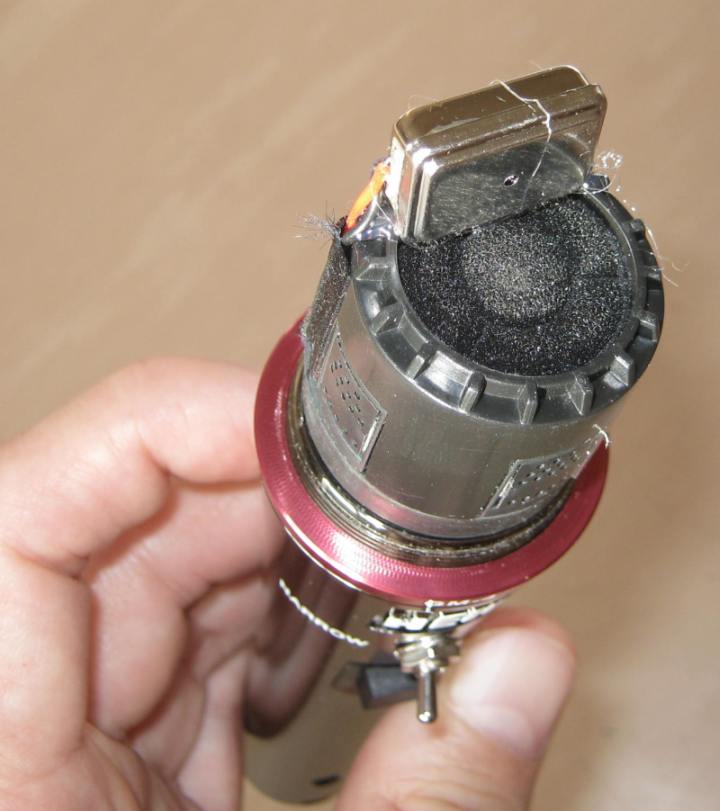

GM-4 , GM-5.1 , GMV

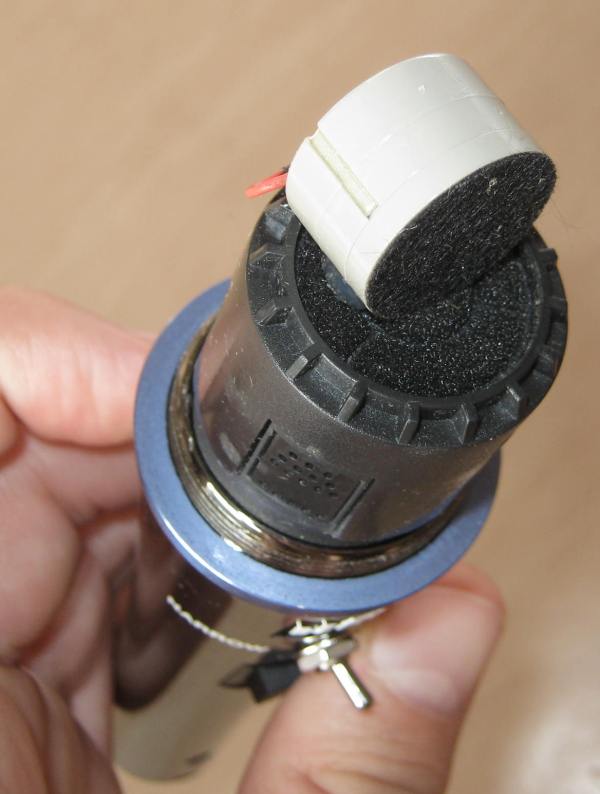

Серия GM включает в себя три микрофона, с разными капсулями (микрофонными элементами), которые известны своим чистым и качественным звуком, эти микрофоны используются тысячами радиолюбителей по всему миру. Кнопка PTT (приём-передача) нажимается легко, сам микрофон находится в глянцевом корпусе, покрытым лаком. Микрофоны GM имеют 4-х контактный XLR разъём, совместимый с адаптерами серии Heil CC-1. В комплекте с микрофоном идёт ветрозащитная насадка и крепление к стойке. Аксессуар SM-1 (приобретается отдельно) подавляет вибрационные шумы, например от вентилятора и тд.

Технические характеристики:
GM 4: wide: 50-16000Гц, -55дб, narrow: 600-8000Гц, -66дб.
GM 5.1: wide: 50-16000Гц, -55дб, narrow: 300-8000Гц, -58дб.
GMV: 60-16000Гц, -55дб.

Дополнительные аксессуары для микрофонов серии GM:
CC-1, CB-1, PL-2T, SB-2, SM-1, FS-2, HS-2, Heilwire Microphone Cable.

Удобная серия микрофонов, от её использования остались самые положительные впечатления. Микрофон в меру тяжёлый, в меру большой, красивый внешне. На корпусе есть кнопка PTT и переключатель NARROW - WIDE (узкая - шарокая полоса). В микрофоне установлены два капсуля, которые переключаются. Посмотрите как это выглядит внутри, для разных микрофонов из серии GM: GM-4, GM-5.1, у GMV один элемент.

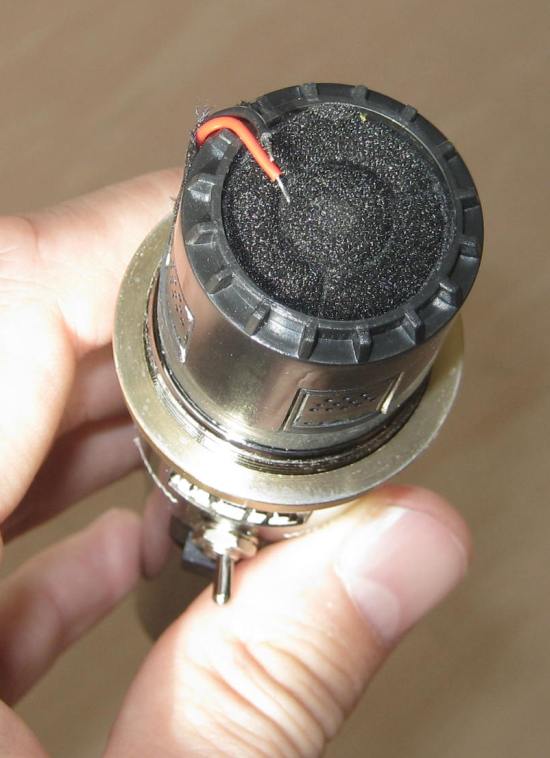

Особенно хочу отметить микрофон GMV (GM Vintage), по задумке разработчиков, он пытается имитировать такой звук который был у старых динамических микрофонов с трансформаторами 50-70-х годов. Мне он напомнил микрофон МД-47, кажется что и звучит GMV примерно также хорошо. Диапазон частот 60-16000Гц. Вес 395гр. Длина микрофона без переходника 186мм.

Как говорят радиолюбители - лучше один раз услышать чем сто раз увидеть (это касается микрофонов, гарнитур и наушников), поэтому слушаем звучание в эфире, в этом испытании принимали участие трансиверы Elecraft K2 и YAESU FT-2000:

Запись 1: GM 4 в режиме SSB, уровень сигнала 4 балла.
Запись 2: GM 4 SSB в шумах, уровень сигнала 1 балл.
Запись 3: GM 5.1 в режиме FM.
Запись 4: GMV в режиме SSB.
Запись 5: GMV в режиме FM.

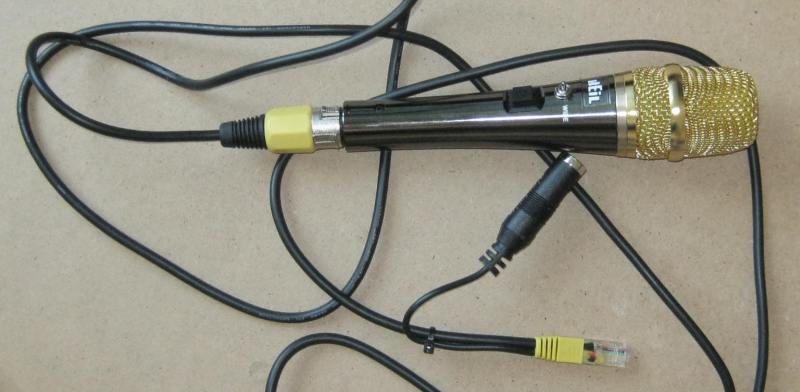

Дополнительные фотографии микрофонов серии GM: фото1, фото2, фото3, фото4, фото5.

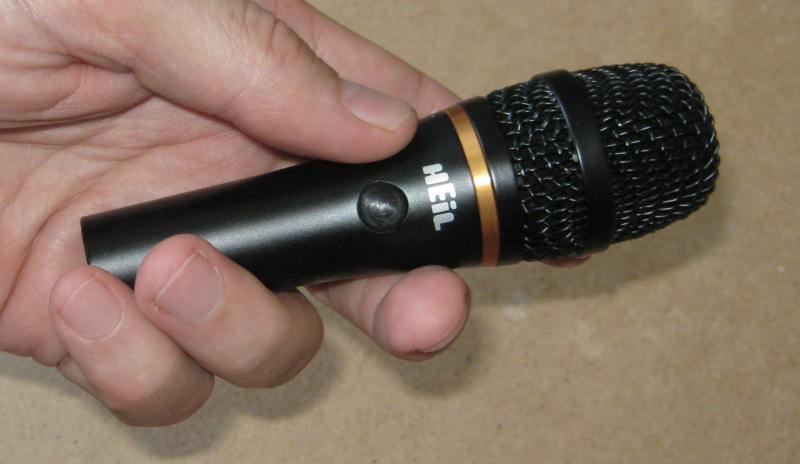

Handi Mic

Компактный микрофон, в котором могут быть установлены микрофонные капсули HC-4, HC-5, iC, Pro в зависимости от назначения и типа передатчика (трансивера). Благодяря продуманной конструкции, звук микрофона ясный и чистый. Небольшие размеры и лёгкий вес, делают этот микрофон подходящим для работы в комплекте с мобильной радиостанцией. Узнать какой капсуль установлен в микрофоне очень легко, благодаря цветовой полоске в верхней части ручки и надписи на ней. Микрофон комплектуется защитным колпачком и креплением к подставке. Лёгкие и небольшие микрофоны. Размер 117 х 35мм. без кабеля. Звучание микрофонов серии HM (Handi Mic) не отличается от других микрофонов и гарнитур с такими же элементами, например: HM 4 в SSB , HM 4 в FM , HM Pro в FM. Звучание разных микрофонных элементов есть в верхней части страницы. На корпусе присутствует кнопка PTT. Разьём для кабеля 4-х контактный XLR. Необходимые переходники для серии HM можно подобрать по таблице.

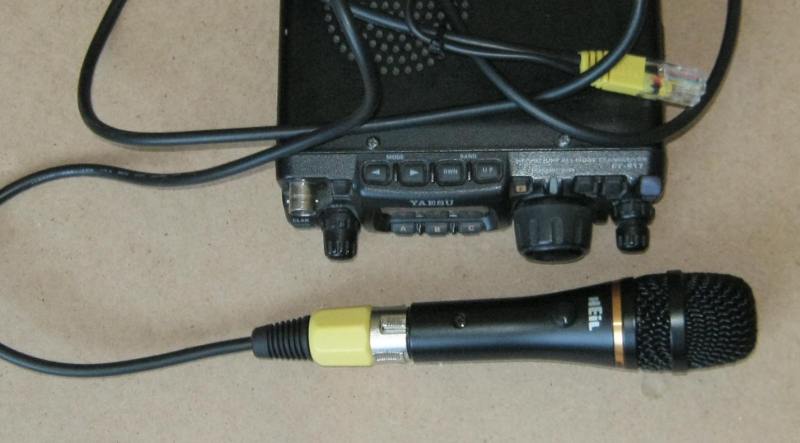

Мне понравилось как звучит Handi Mic (HC-4) с трансивером Yaesu FT-817. Приятный сигнал во всех режимах, хотя для FM отлично подходит HC-5 и Pro элемент. В SSB, у последних двух сигнал слишком мягкий. Учитывая небольшую мощность FT-817 это может быть не очень удачным решением, особенно на НЧ диапазонах. Зато для работы на УКВ, я бы предпочёл HC-5 и Pro, однозначно. Дополнительные фотографии: фото1, фото2, фото3.

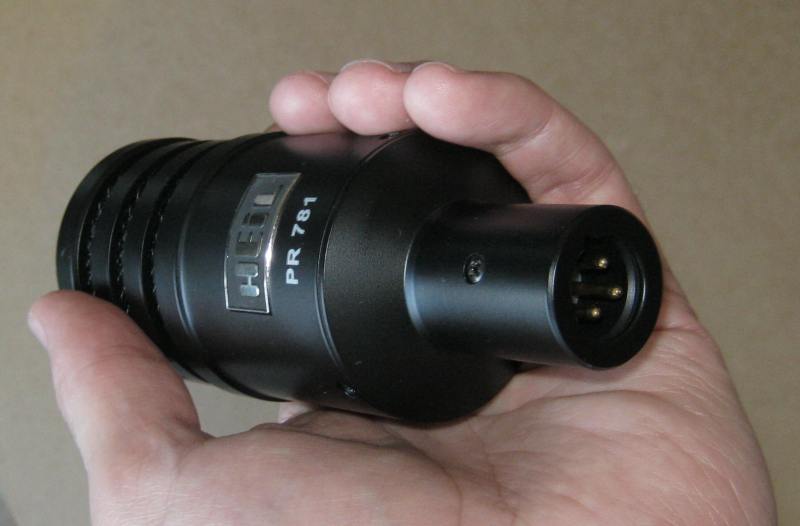

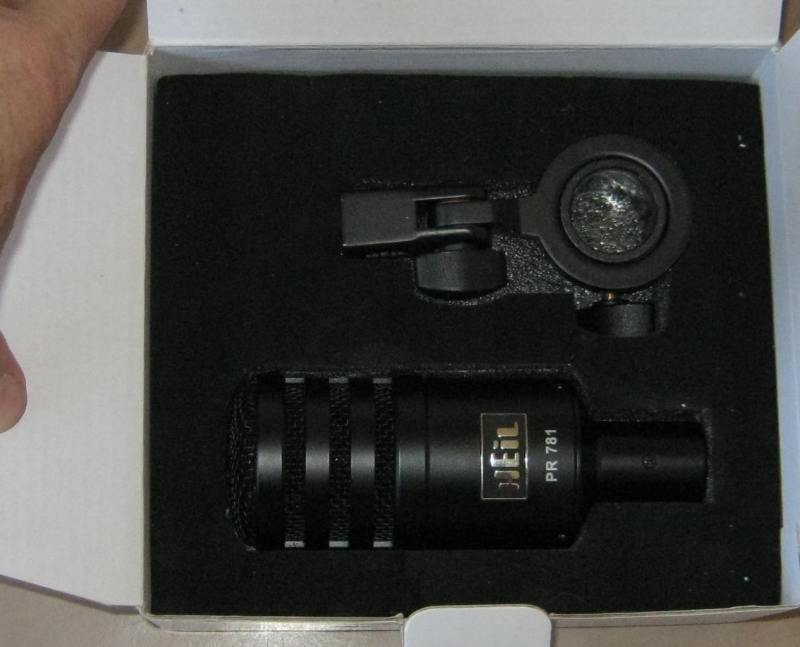

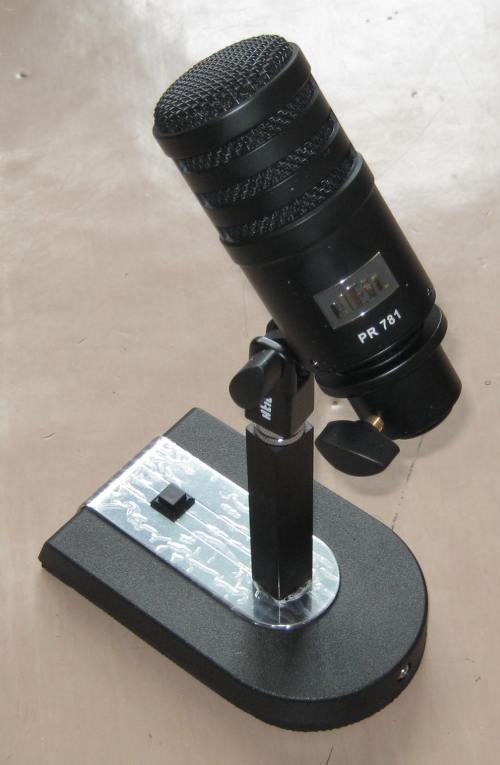

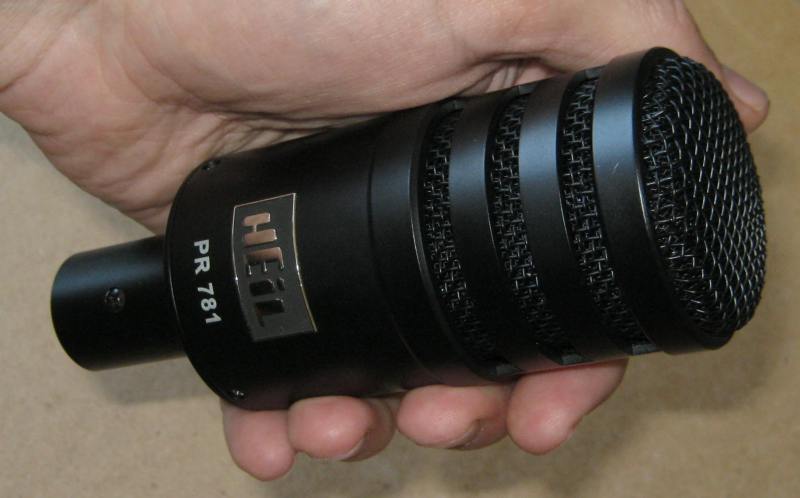

PR 781

Микрофон обеспечивает профессиональное качество и предназначен для элитных трансиверов Kenwood, Yaesu, TenTec и ICOM. Это качественный динамический микрофон. Фирма ICOM попросила инженеров Heil создать особенный микрофон для трансивера IC-7800, они хотели чтобы это был супер микрофон. В результате этой работы, сначала появился PR-780, а затем улучшенная версия PR-781. Все современные трансиверы (TS 870, 950, ICOM Pro 1, 2, 3, Yaesu Mv 5, MP, 2000, 9000.) будут прекрастно с ним работать.

PR-781 имеет красивую частотную характеристику и позволяет передат все ньюансы вашей речи, а с помощью эквалайзера самого трансивера можно сделать сигнал 'жёстким' для DX связей или 'мягким' для местных QSO и круглых столов.

Технические характеристики микрофона:
Капсуль: Heil PR Dynamic
Диапазон частот: 50Гц - 16000Гц
Сопротивление: баланстный выход 600ом, 3-и контакта
Диаграмма направленности: кардиоида
Уровень выходного сигнала: -55dB
Корпус: алюминий
Отделка: чёрная
Вес: 397гр.
Размеры: 138 х 50мм.

Подтверждаю, качественный микрофон, звучит действительно замечательно. Незря фирма потратилась на его разработку. Частотную характеристику передатчика с PR 781, легко скорректировать эквалайзером трансивера. Без корректировок, сигнал в меру мягкий, приятно звучит в эфире, в нём присутствует весь спектр частот, от низких до высоких. Послушайте сами звучание микрофона PR 781 в режиме SSB и в режиме FM. Мне кажется, что запись всётаки не смогла передать красоту звучания этого микрофона. Приём вёлся на трансивер Elecraft K2. Микрофон хорошо смотрится с подставкой CB-1 PTT (фото). Если в шэке есть место, то ещё красивее он будет смотреться с удлинительной штангой SB-2 и антивибрационным креплением SM-2. Дополнительные фотографии смотрите в описании этих аксессуаров. Сигнал с микрофона имеет достаточный уровень не только для трансиверов ICOM, с YAESU он работает также прекрасно и уровень сигнала (по микрофону) имеет запас.

Фотографии микрофона PR 781: фото1, фото2, фото3, фото4.

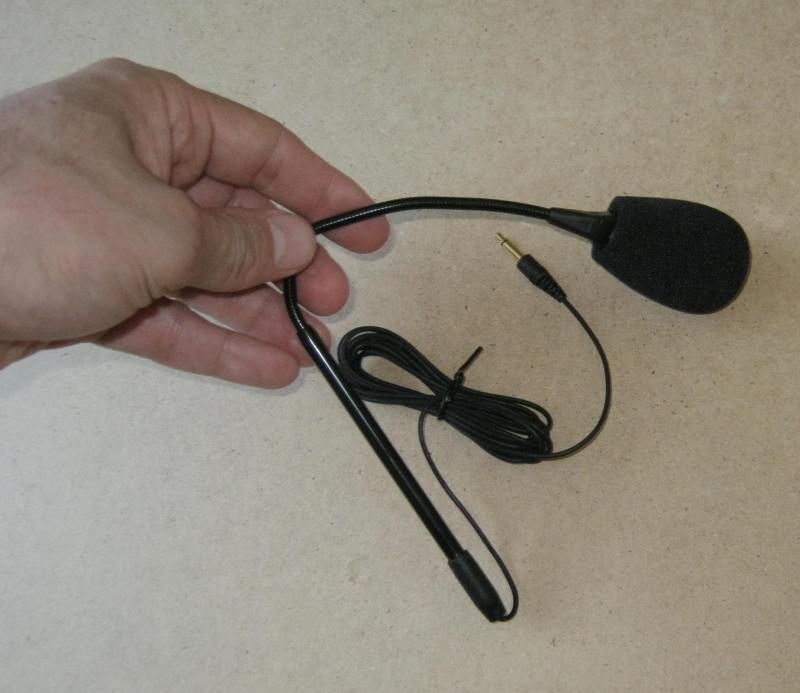

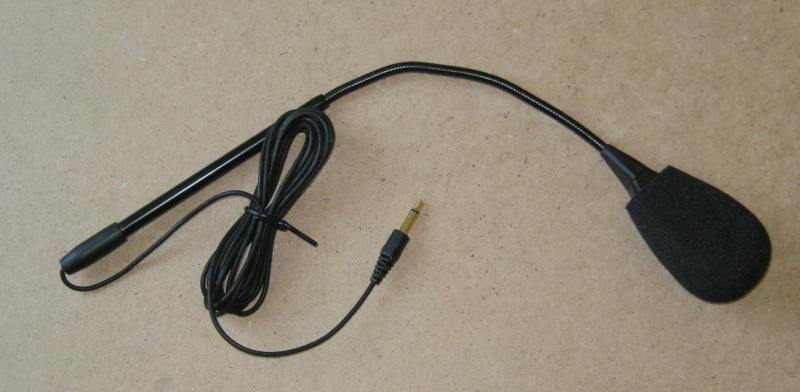

MB-1

Это не отдельный микрофон, а дополнительный комплект который может присоединяться к наушникам Quiet Phone Pro. Таким образом мы получаем полноценную гарнитуру. Существуют следующие модификации:

MB-1 HC 4 - для DX QSO и контестов.
MB-1 HC 5 - для связи в режимах AM/FM/SSB.
MB-1 HC 6 - для трансиверов с эквалайзером.
MB-1 iC - для трансиверов ICOM.

Микрофон заключён в пластмассовый корпус с гибким основанием которое закрепляется к наушнику с помощью специального приспособления. В комплект входит ветрозашитная насадка. Из жёсткого основания выходит тонкий экранированный кабель длиной 184см. заканчивающийся моно штеккером ?3.5мм. Поэтому к микрофону подойдут стандартные адаптеры Heil для гарнитур.

На мой взгляд, MB-1 можно использовать и как самостоятельный микрофон на гибком основании, с креплением прямо к трансиверу. Качество звука MB-1 определяется установленным микрофонным элементом, а файлы с записанным звучанием разных микрофонов, приведены в начале этой странички. Смотрите фотографии: фото1, фото2.

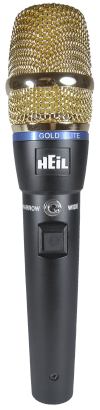

Gold Elite

Новый микрофон, созданный специально для любительской радиосвязи. В нём установлены два микрофонных элемента, для различных условий связи, которые можно легко менять переключателем. В положении WIDE вы получаете частотный диапазон 60Гц-16000Гц с подьёмом АЧХ на +4дб в районе частоты 2000Гц. Этот режим наиболее точно передаёт все ньюансы вашего голоса от высоких до низких частот, он подходит для AM/FM/SSB. В положении NARROW используется динамический капсуль HC-5.1. В 1982 году Heil разработал микрофонные элементы HC-4 и HC-5 для радиолюбителей, с оптимальной частотной характеристикой, для разных задач. Кнопка PTT (приём-передача) подключена к контактам 3 и 4, а сам микрофон к контактам 1 и 2 в разьёме типа XLR. Соединительный кабель Heil CC-1. Микрофон комплектуется ветрозащитным колпачком.

К подходят аксессуары: FS-2, HB-1, SM-1, SB-2, HS-2, PL 2T, CB-1 PTT

HM-12 Испытания не проводились.
The Fin Испытания не проводились.
Heritage Испытания не проводились.
iCM Испытания не проводились.

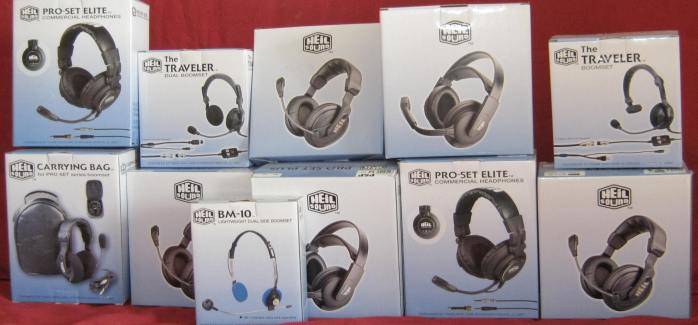

Гарнитуры фирмы Heil Sound

Гарнитуры или наушники, в той или иной мере, используют практически все радиолюбители. Одно из важных требований к гарнитуре, это удобство, она не должна сильно давить на уши и голову, не должна быть излишне тяжёлой, не должна слетать с головы при её наклонах, поворотах и падениях. Ну и в конце концов, не должна портиться при попадании на неё пива, водки и других продуктов употребляемых радиолюбителем. Материал из которого сделаны части соприкасающиеся с кожей, должны быть не аллергенными и приятными на ощупь. Чехлы в наушниках должны сниматься для стирки, чистки, замены.

Естественно наушники гарнитуры должны воспроизводить звук с достаточно высоким качеством и иметь нужную АЧХ (поэтому наушники для любителей музыки не подходит для прослушивания эфира). Микрофон должен не мешать разговору, не воспринимать шум от дыхания и посторонние шумы, воспроизводить голос с заданным спектром и качеством.

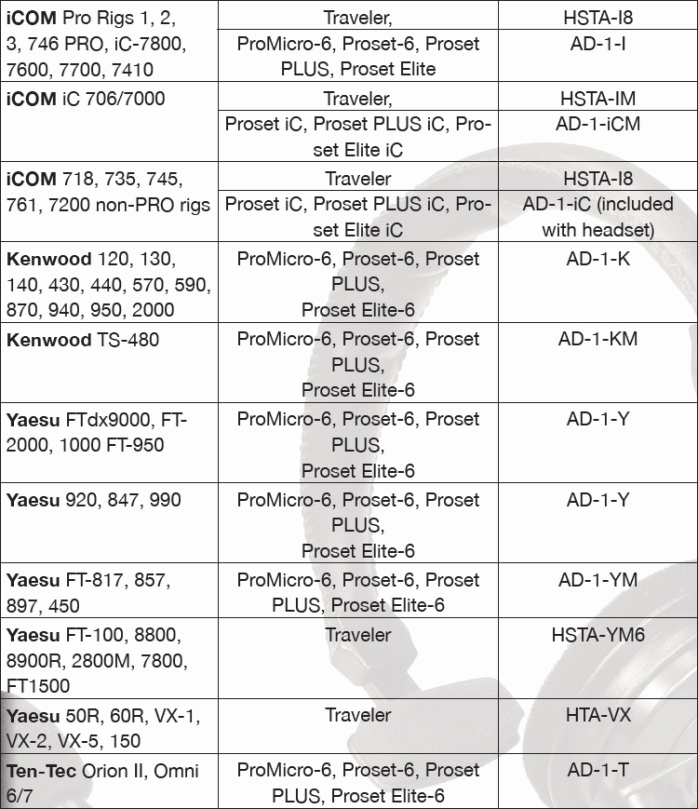

Ассортимент гарнитур у фирмы Heil довольно разнообразный и чтобы не запутаться в этом многообразии, смотрите ниже таблицу соответствия трансивера, гарнитуры, адаптера. В первой колонке модель трансивера, во второй колонке модель рекомендуемой гарнитуры, в третьей колонке рекомендуемый переходник, который правильно соединит трансивер с выбранной гарнитурой. Теперь вы гарантированы от ошибок при подключении.

тип трансивера

модель гарнитуры

переходник

Некоторых моделей трансиверов в таблице нет, но многие трансиверы имеют одинаковую распайку контактов для подключения внешних устройств. Поэтому сравните распайку по инструкции. Например в таблице нет трансивера ICOM IC-703, но у него разьёмы точно соответствует IC-706. Поэтому, для IC-703 подойдёт тот же переходник HSTA-IM или AD-1-iCM в зависимости от выбранной гарнитуры.

Адаптеры AD-1 имеют цветовую маркировку, по которой легко определить для каких трансиверов они предназначены:

Kenwood/Alinco - красный	Ten Tec - чёрный	Collins - белый
Drake - фиолетовый	Yaesu - жёлтый	Icom - синий

Переходник AD-1 iC без цветовой маркировки, предназначен только для гарнитур с микрофонным элементом iC, для аппаратуры фирмы ICOM. Нужно заметить, что ничего особенного в этих адаптерах (переходниках) нет и радиолюбителю вполне по силам сделать его самостоятельно.

Обратите внимание, что некоторые модели гарнитур комплектуются переходником и его НЕ НУЖНО покупать отдельно! Например модели для ICOM-ов: ProSet, ProSet Plus, ProSet Elite (там где написано included with headset). Теперь, когда с переходниками мы определились, перейдём к самому вкусному, собственно гарнитурам. Посмотрим что они могут, насколько удобны, послушаем как звучат. Коментарии даны серым цветом и наклонным шрифтом.

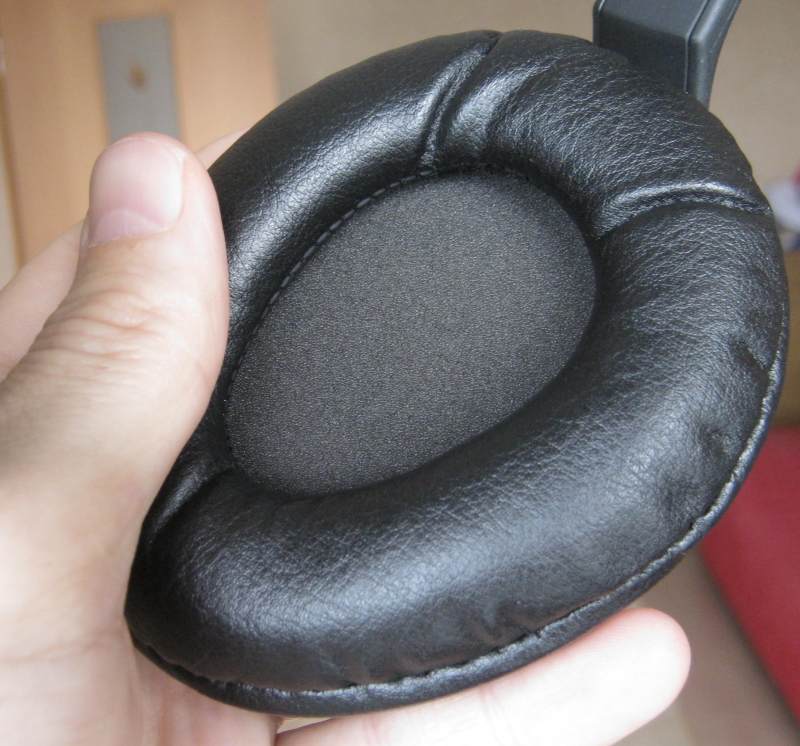

Proset

Разработана в соответствии с требованиями радиолюбителей увлекающихся контестами и DX. Heil Sound Pro Set одна из лучших гарнитур! Она лёгкая, комфортная, надёжная и эффективная. Наушники большого размера из мягкого материала удобны для длительного ношения, а часть наушников прилегающая к уху сделана съёмной, её можно заменить или постирать, при необходимости.

В этой гарнитуре применена эксклюзивная технология Heil Sound изменения фазы звука, она создаёт пространственный звук, что позволяет лучше разобрать сигнал среди шумов и помех. Динамики в наушниках Pro Set, 200-омные, с завалом АЧХ -3дБ на частоте 8000Гц. Это позволяет снизить шипение в принимаемом звуковом сигнале. Благодаря высокой чувствительности динамиков, громкости в трансивере можно устанавливать на минимальное усиление. Это способствует снижению искажений.

Pro Set выпускается в четырех вариантах:
1. Pro Set 4(PS4) с микрофоном HC-4 для работы с DX станциями, отличительная особенность которого, завал АЧХ в области низких частот и подьём в районе 2000Гц, такой сигнал хорошо читается в pile-up.
2. Pro Set 6 с микрофоном HC-6, очень точно передаёт все ньюансы речи, хорошо подойдёт для многорежимных трансиверов типа Yaesu FT-450/847/857/897, Kenwood TS-2000, Icom 746Pro. Микрофон делает сигнал естественным, что особенно заметно в режиме FM.
3. Pro Set iC (PS iC) в этом варианте используется конденсаторный микрофон с маленьким усилением, который идеально подходит для трансиверов Icom. В комплекте с гарнитурой идёт адаптер AD-1 iC.
4. Pro Set Media Pro комплектуется конденсаторным микрофоном с большим усилением, который хорошо подходит для использования со звуковыми картами компьютера. Например, в случае работы с SDR трансивером.

Каждая гарнитура Pro Set оснащена анти-ветровым колпачком для микрофона из пористого материала. Этот колпачок не влияет на частотную характеристику микрофона и он эффективен для минимизации звуков от дыхания, во время разговора. Одна из самых распространённых гарнитур, во всяком случае, именно её я видел у многих знакомых радиолюбителей. В Pro Set удачно сделан держатель микрофона, ему можно придать нужную форму около рта, он не вибрирует при тряске, как Pro Set Plus, да и смотрится неплохо. Поворотный узел надёжный, во всяком случае после нескольких лет активной эксплуатации он не разболтался.

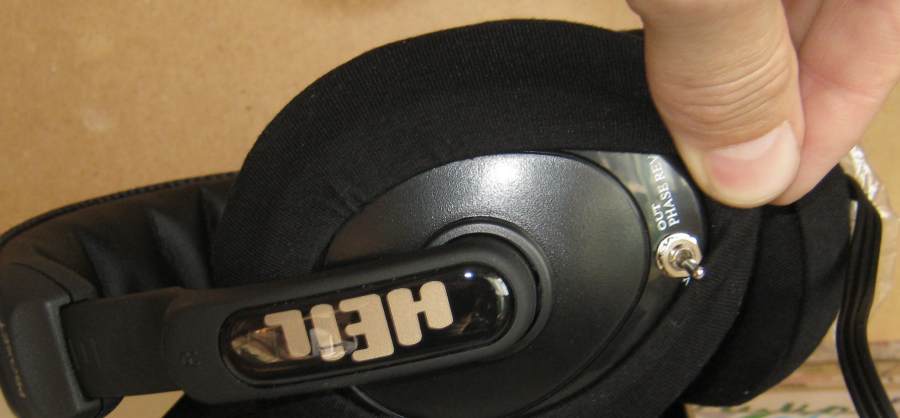

Переключатель фазы звука работает, звук очущается в центре головы или по бокам, в зависимости от положения переключателя Phase rev. IN-OUT. Оголовье гарнитуры не закрывает уши полностью, поэтому звукоизоляция низкая, это может быть как плюсом так и минусом, в зависимости от ситуации. Давление на уши не сильное, но чувствуется, поэтому сидеть в ней часами, комфортно будет не всем. Мне во всяком случае не очень комфортно, потому что уши прижимаются к голове, зажимаются капилляры и через некоторое время начинаешь чувствовать дискомфорт.

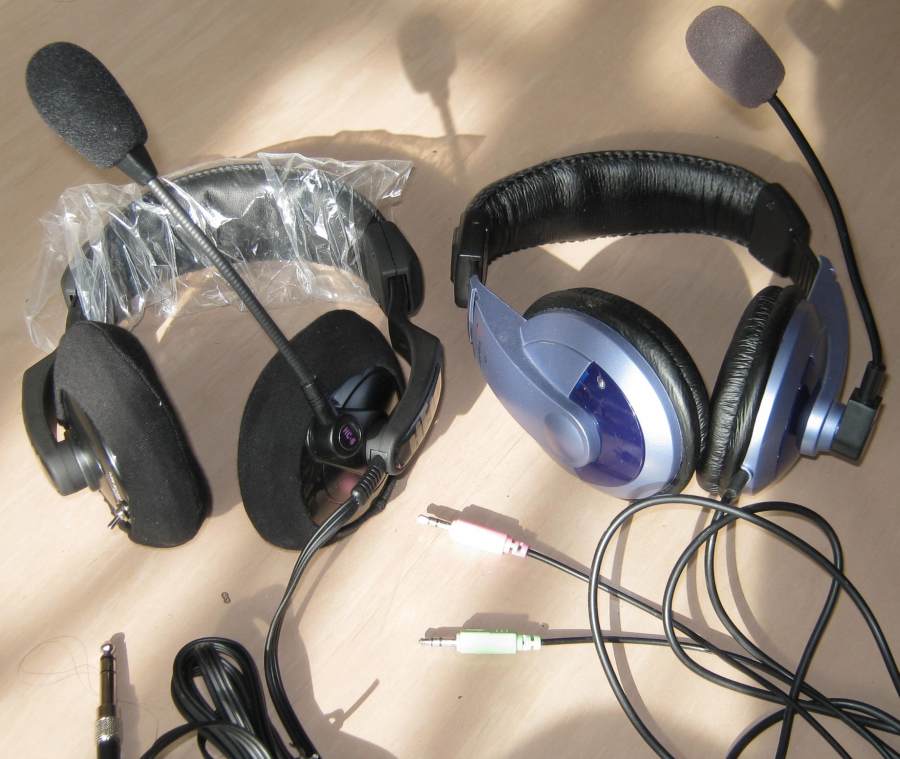

На фото вы видите две гарнитуры, Hail Pro Set и не самая дешевая компьютерная гарнитура. Почувствуйте разницу! Видно не вооружённым взглядом, что Heil заметно лучше смотрится, да и материалы качественные. Дизайн продуман и много других ньюансов которые становятся видны только при близком рассмотрении. Дополнительные фотографии гарнитуры Pro Set 6: фото1, фото2, фото3, фото4, фото5.

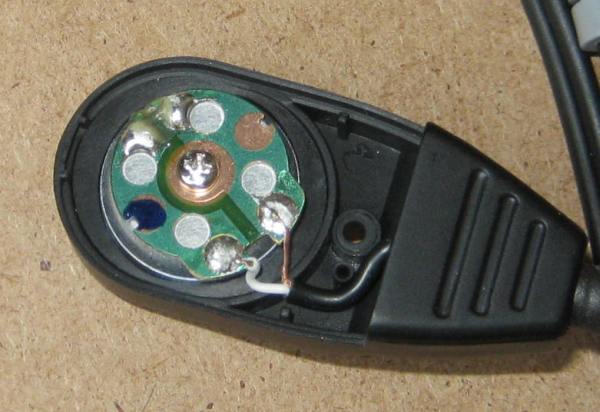

Звук элемента HC-6, установленного в гарнитуре, можно услышать скачав файл proset-hc-6.mp3. Передача велась с трансивера FT-817, у него нет компрессора и эквалайзера, поэтому звук без корректировок, как есть, модуляция SSB на 21МГц. Уровень сигнала 59.

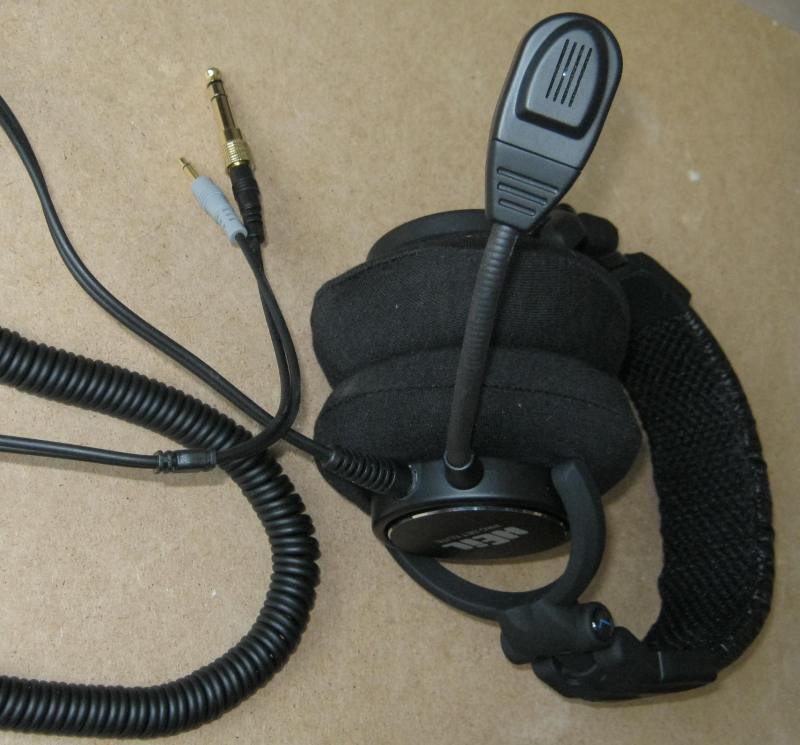

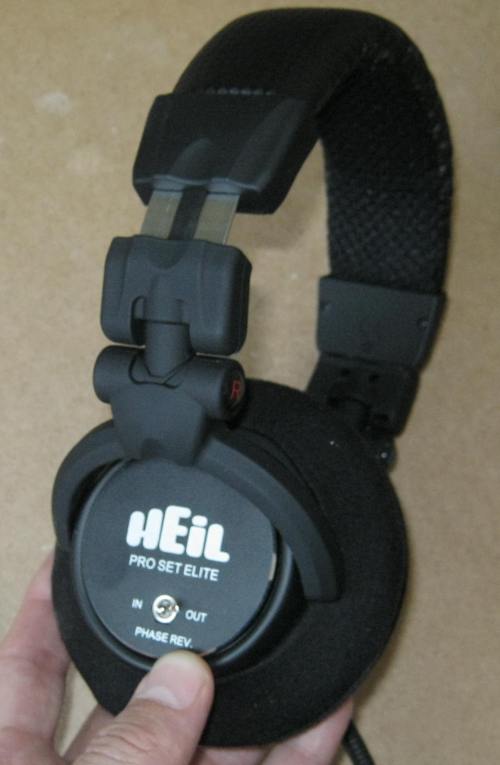

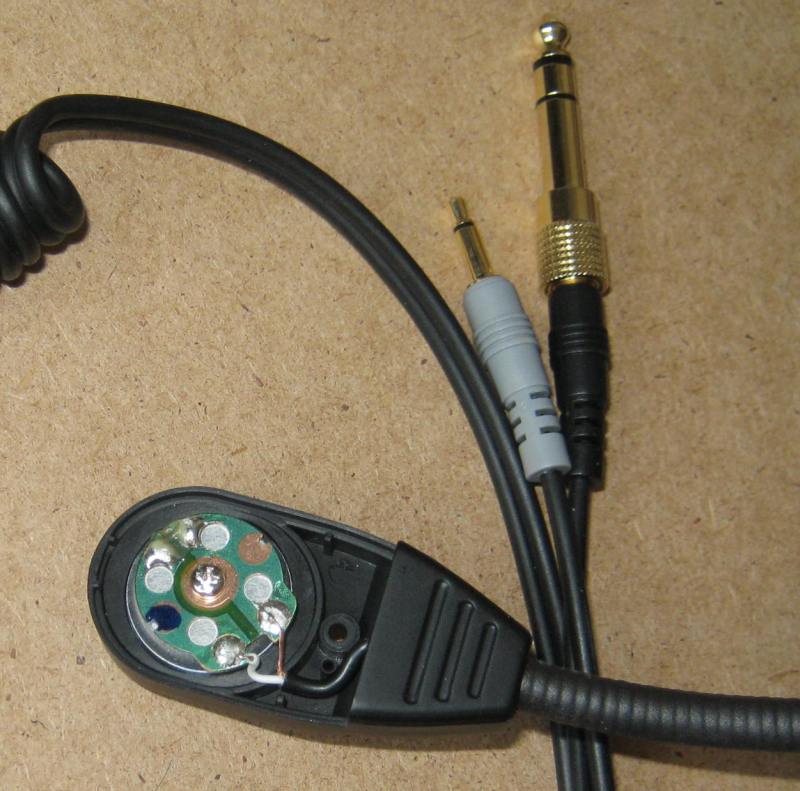

Pro Set Elite

Универсальная гарнитура Heil Pro Set Elite предназначена для коммерческого использования, для спротивных коментаторов, радиолюбителей и тд. В гарнитуре используется микрофон Heil HC-6 новой конструкции, который пригоден для применения в различных областях и не только для радиосвязи (коментаторы, AM, FM модуляция и тд.), он позволяет получить чёткий, ясный звук. В Elite Pro Set установлены два высококачественных динамика, а конструкция гарнитуры имеет улучшенную изоляцию от внешнего шума. Эксклюзивная технология изменения фазы, позволяет лучше различать отдельные сигналы и долгое время слушать звук без признаков усталости. Динамики наушников складываются для удобной транспортировки и хранения. Мягкие абажуры поставляются с чехлами их хлопка, которые можно снимать для стирки. Витой кабель имеет моно штеккер 3.5мм для микрофона и такой же стерео штеккер для наушников. В комплекте прилагается адаптер для подключения к бытовой звуковоспроизводящей аппаратуре. Гарнитура совместима со всеми Heil AD-1 адаптерами, которые подходят к большенству любительских трансиверов.

Выпускаются две модификации гарнитуры:
1. Elite Pro Set - 6 c динамическим микрофоном HC-6, который позволяет получить качественный звук с широким спектром частот и подходит для коммерческого применения. Линейность АЧХ по уровню -3dB в диапазоне от 100Гц до 12,5кГц, чувствительность -57дБ при выходном сопротивлении 600Ом, на частоте 1кГц. Динамический микрофон HC-6 может обеспечить как широкий (коментаторы), так и узкий (DX-ы) спект передачи звука.
2. Pro Set Elite - IC со специально сконструированным конденсаторным микрофоном, разработанным для чувствительных микрофонных входов трансиверов ICOM. АЧХ по уровню -3dB от 80Гц до 12,5кГц. Микрофон IC требует постоянного напряжения +5В, которое уже есть во всех трансиверах ICOM.

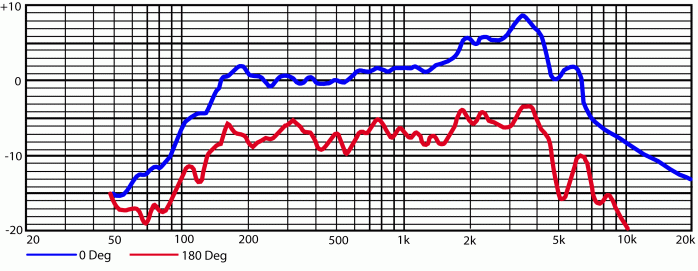

на графике показано как меняется частотная характеристика микрофона при повороте его головки на 180°

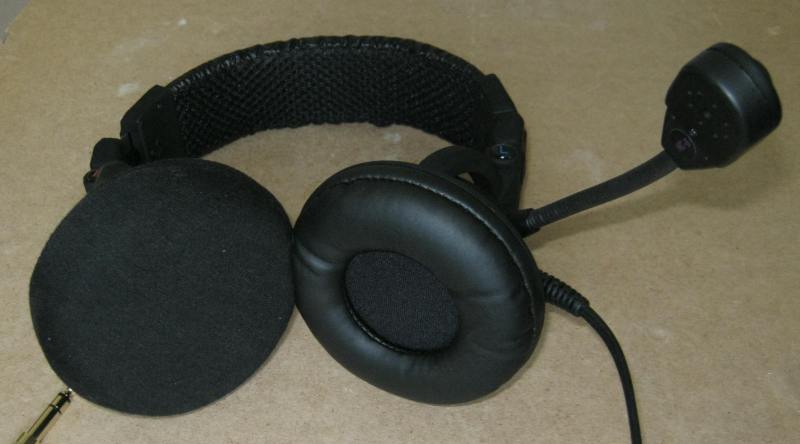

Когда достал эту гарнитуру из коробки, первые тактильные ощущения показали что элементы гарнитуры покрыты приятной на ощупь пластмассой, создающей эффект резины. Некоторые модели дорогих сотовых телефонов имеют такое покрытие. Внешний вид микрофона HC-6, с обратной стороны на фото. Звучит он мягко и передаёт весть спектр звуковых частот. Для получения жёсткого DX сигнала - требуется включать эквалайзер трансивера и поднимать высокие частоты.

Очень порадовало качество телефоных динамиков, звук чистый (и как-бы сказать) открытый. Оправа не закрывает уши полностью, поэтому звукоизоляция не высокая. Витой шнур также очень полезное дополнение, он не путается и не мешает при небольших перемещениях. Длина шнура в нерастянутом положении 110см, в растянутом более 2-х метров. Хочу отметить, что это единственная гарнитура где используется витой кабель. Изменение фазы сигнала работает без нареканий, эффект явно заметен (сигнал звучит в центре головы или по её краям). Дополнительные фотографии: фото1, фото2, фото3, фото4.

Очень удачная модель с точки зрения дизайна, хорошо смотрится, отлично звучит, имеет приятные тактильные ощущения. Сигнал из эфира, записанный в режиме FM на УКВ, гарнитура Elite Pro Set - 6 подключена к радиостанции Alan CT-180. Слушайте файл hc-6-fm.mp3.

Pro Set Plus

Уникальная гранитура совместимая с более чем сотней радиостанций разных моделей. Разрабатывалась так чтобы обеспечить максимальную универсальность для радиолюбителя, при работе с различной аппаратурой. Конструкция наушников уменьшает внешние шумы на 40дб. Оправа снимается для замены или стирки. Гарнитура отлично подходит для работы с трансиверами серии FT-1000 и позволяет эффективно управлять ручкой баланса Main и Sub чтобы одновременно прослушивать сигналы с двух приёмников.

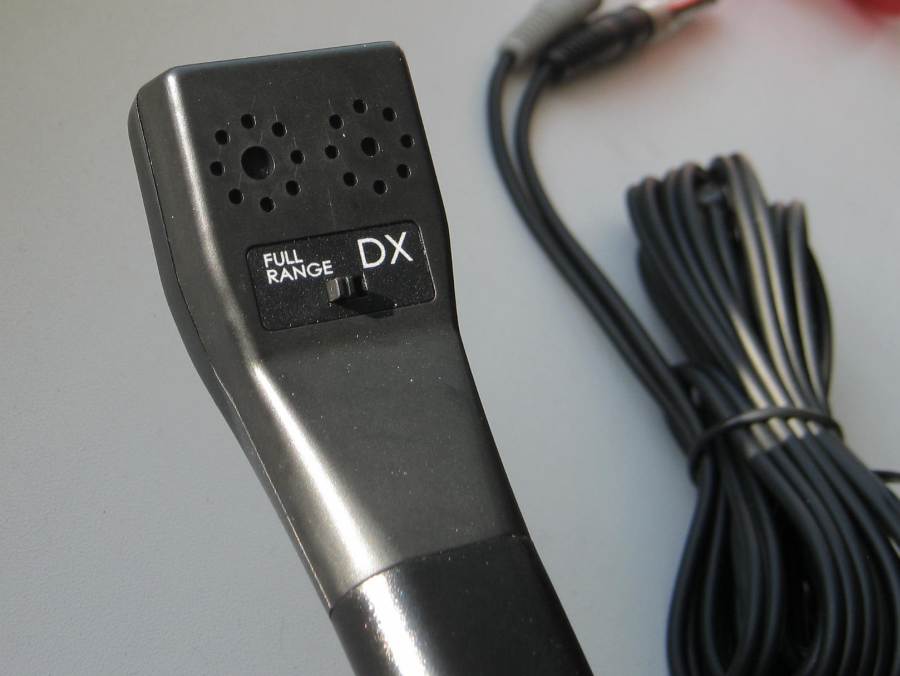

В Pro Set Plus установлено два микрофона, значит вы можете мгновенно менять АЧХ сигнала и делать его 'пробивным' для DX или 'мягким' (широкополостным). В зависимости от варианта, могут быть установлены разные микрофонные элементы. HC-4/HC-5 или iC/HC-4, последняя модель подходит для трансиверов ICOM и комплектуется переходником AD-1. Микрофонный узел сделан так что позволяет поворачиваться на 180° это даёт возможность использовать гарнитуру с максимальным удобством. На микрофон одевается насадка из материала который не меняет АЧХ микрофонов и защищает от небольшого ветра и звуков дыхания. В гарнитуре применяется фирменная технология Heil Sound позволяющая менять фазу звука, это способствует лучшей разобраемости слабых сигналов и может быть очень важно, в определённых ситуациях.

Ну, что сказать? Гарнитура интересна прежде всего наличием двух микрофонов. Переключатель находится под антиветровой насадкой, пользоваться им можно не снимая её, возможность действительно удобная. Качество передачи определяется связкой установленных микрофонов HC-4/HC-5 или HC-4/iC в зависимости от варианта. Микрофонный узел прикреплён к левому наушнику, его можно развернуть в обратную сторону. Крепление микрофона не очень удачное для регулировки расстояния от рта. В транспорте, во время движения, работать с этой гарнитурой будет сложно, потому что штанга с микрофонным узлом начинает вибрировать, что не удобно, хотя эта модель не и позицианируется как мобильная.

Конструкция корпуса наушников довольно удачная, мои уши не испытывали дискомфорта при длительном ношении ProSet Plus на голове. Ухо полностью помещается внутрь оправы, за счёт этого получается хорошая звукоизоляция. Давление происходит не столько на уши, сколько на голову вокруг них. По ощущениям это комфортно. Без чехлов, носить гарнитуру мне даже удобнее, так как меньше давление на уши. Штеккеры стандартные ?3.5мм, для микрофона - моно, для телефонов - стерео. Кабель мягкий и прочный, его длина более 2-х метров. К звуку телефонов претензий нет, даже при большом уровне громкости, искажения на слух не заметны, качество вполне ожидаемое. При работе в режиме ЧМ, телефоны хорошо воспроизводят все оттенки голоса и сигнала в целом. Изменение фазы звука действительно заметно, переключатель находится на 'правом ухе'.

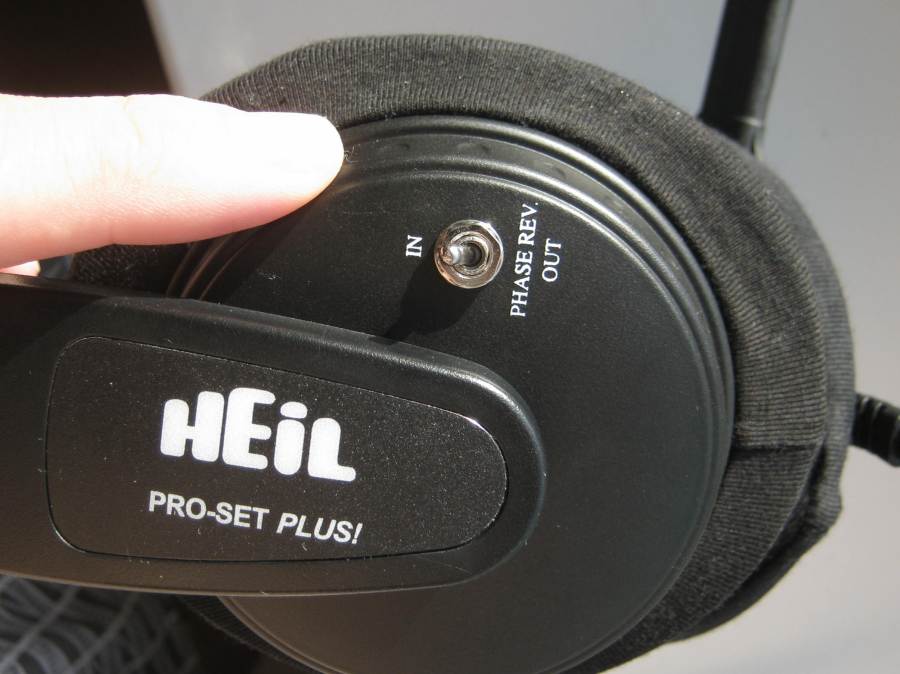

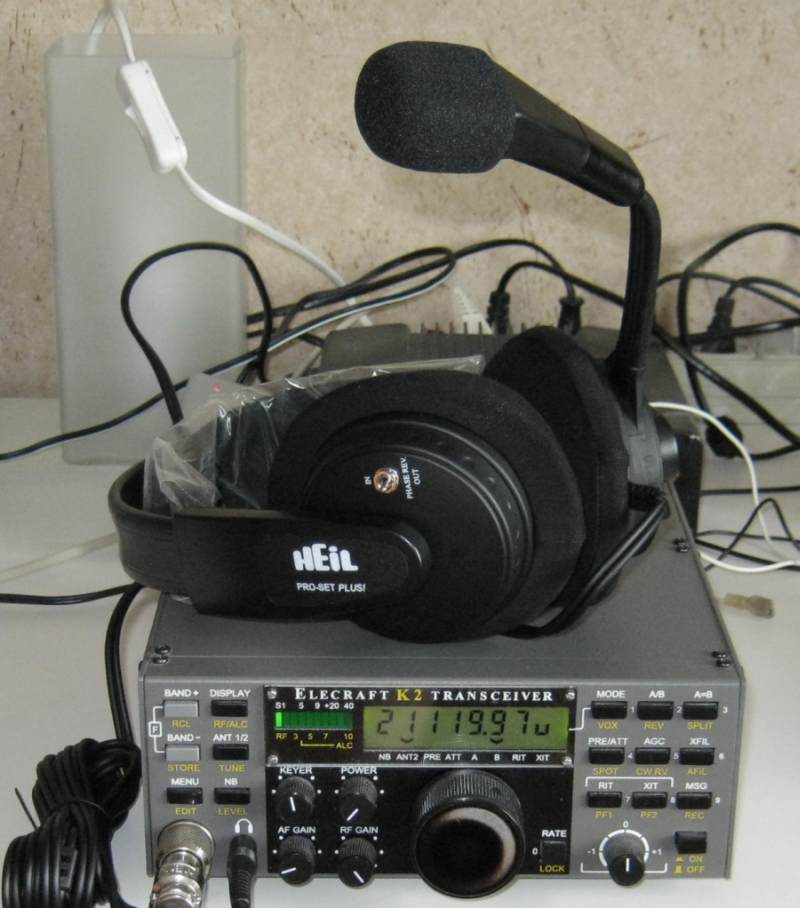

Отдельные детали гарнитуры можно рассмотреть на прилагаемых фотографиях: фото1, фото2, фото3, фото4. Вы можете услышать как звучит гарнитура в реальном эфире, для этого скачайте файл prosetplus-ic-dx.mp3 и запустите проигрыватель. Испытания проводились на частоте 21200кГц, SSB, трансивер Elecraft K2.

Послушайте как звучит другой вариант гарнитуры Pro Set Plus. Сравнение между собой микрофонов HC-5 и HC-4 (Full Range и DX), в режиме SSB, на 28МГц.

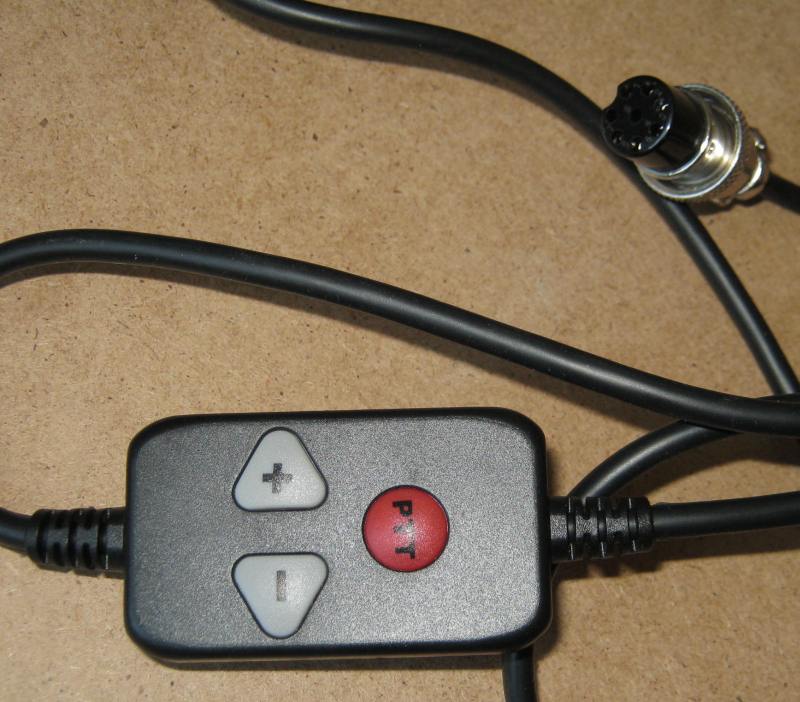

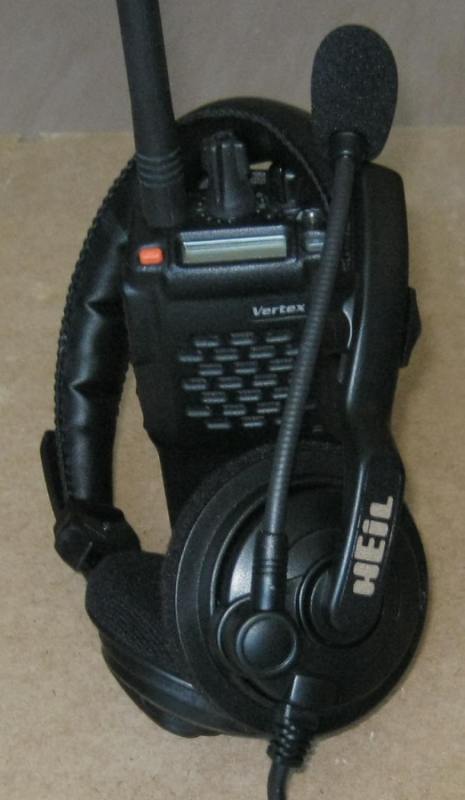

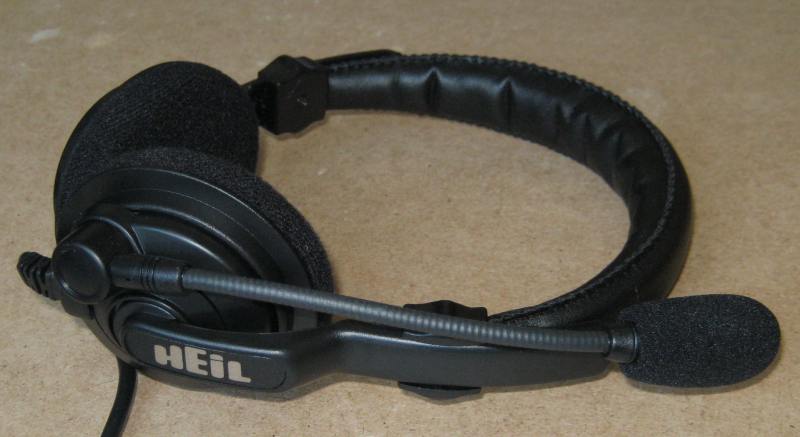

Traveler

Эта гарнитура совместима с более чем сотней радиостанций. В гарнитуре используется электретный микрофон и широким диапозоном частот, что позволяет передать все ньюансы вашего голоса. В Traveler принят ряд мер по устранению ВЧ-наводок, что позволяет работать с не заземлённой портативной апаратурой. Для комфортного ношения, динамики закрыты мягким пористым материалом. Снять его нельзя. Разьём гарнитуры 7-и контактный, для соединения с любительской аппаратурой используйте адаптеры, которые нужно покупать отдельно. На проводе имеется пульт с красной кнопкой PTT и белыми кнопками +-. Пульт имеет зацеп для крепления на одежде. Гарнитура Traveler выпускается с двуми или одним телефоном. Использование одноухого варианты может быть удобно при работе с носимыми и мобильными радиостанциями. Других отличий между гарнитурами нет. На микрофон одет ветрозащитный колпачёк. С помощью несложной доработки, можно изменить расположение микрофона с левой или правой стороны, для этого (на сайте) есть инструкция с картинками.

Телефоны звук воспроизводят качественно, заметных искажений не наблюдается. У меня сложилось впечатление, что эта гарнитура идеально подходит для работы в режиме FM/AM, для SSB нужно немного приподнять АЧХ в сторону высоких частот, так как в гарнитуре установлен широкополостный, конденсаторный микрофон. Тип не известен, диапазон частот 35-12000Гц. Крепление микрофона удобное, ему легко придать нужное расположение около рта. Звучание гарнитуры Traveler на УКВ отличное, на КВ требуется немного завалить низкие частоты.

На голове гарнитура держится слабо, если потрясти головой (имитация езды по ухабам), она легко слетит. Одеть гарнитуру поверх кепки, не получится, равно как и одеть кепку поверх гарнитуры. Шнур имеет длину 1 метр, расстояние от телефонов до пульта 59см. Размер пульта 53 х 31 х 11мм. Кнопки достаточно крупные и в меру тугие, это хорошо, случайное нажатие практически исключено. Одноухий вариант Traveler, на мой взгляд, подходит только для работы в FM, скорее даже на УКВ, там где сигналы громкие и хорошо разбираются. Вариант с двумя телефонами будет удобен там где нужно прислушиваться к сигналам, на КВ.

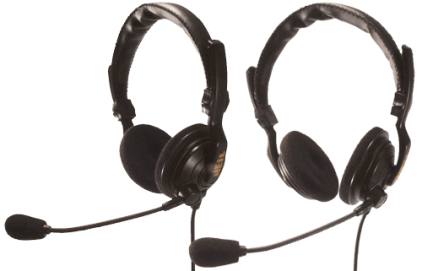

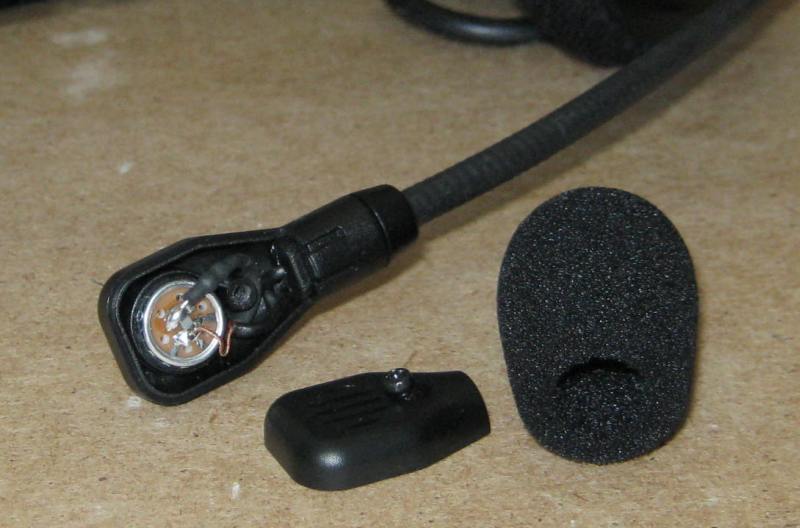

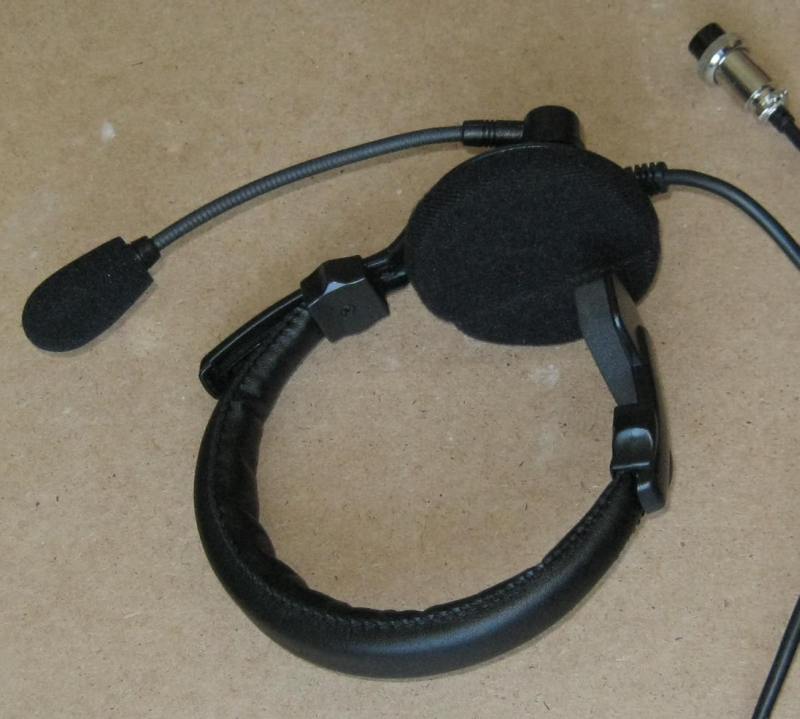

На дополнительных фотографиях вы видите одно и двух ухие варианты гарнитуры, а также пульт и микрофон: фото1, фото2, фото3, фото4, фото5.

Pro Set Micro (Single Side или Dual Side)

Универсальная гарнитура с одним или двумя телефонами и микрофоном HC-6, предназначена, в первую очередь, для коммерческого использования. Диапазон частот по уровню -3дб от 100Гц до 12кГц. Чувствительность телефонов -57дб, при выходном сопротивлении 600ом. на частоте 1кГц. Для подключения гарнитуры к радиолюбительскому оборудованию, используйте переходники из серии AD-1. Микрофон защищён колпачком из пористого материала, который не меняет АЧХ и позволяет исключить звуки от дыхания. С гарнитурой Pro Set Micro можно использовать следущие аксессуары: FS-3, HS-2, AD-1, Bag1. Гарнитура аналогична Traveler, но без пульта управления, внешних отличий практически нет. У неё другое позиционирование и другой микрофон. Ничто не мешает использовать Pro Set Micro радиолюбителям с различными трансиверами. Мне кажется, что вариант с двумя телефонами (Pro Set Micro Dual Side) удобнее.

Всё что написано выше, про Traveler, можно отнести и к Pro Set Micro. Микрофон HC-6 точно передаёт все ньюансы речи и делает её естественной. Диапазон частот 100Гц - 12500Гц по уровню -3дБ, чувствительность -57дБ, выходное сопротивление 600Ом.

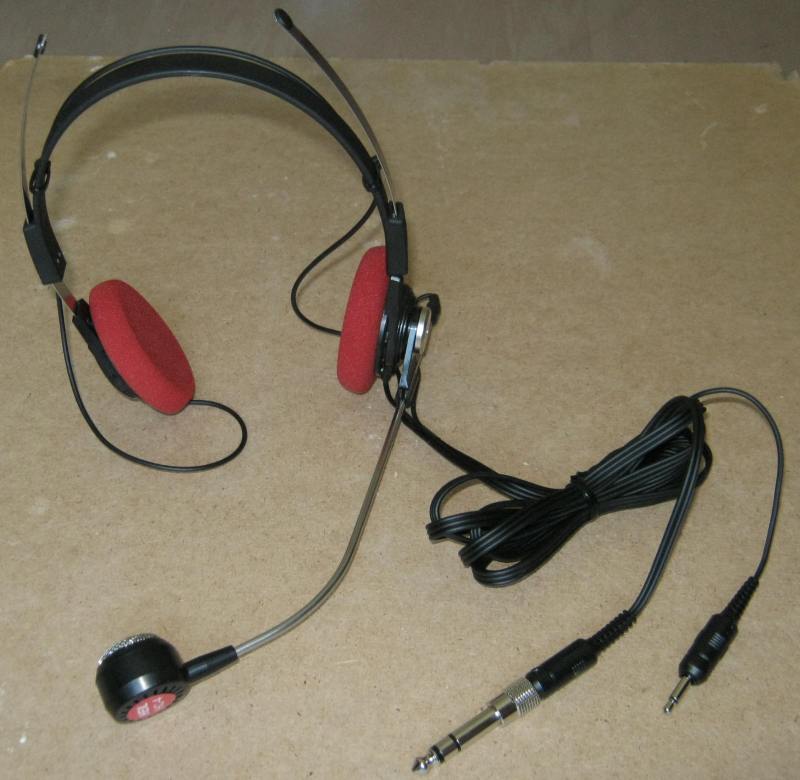

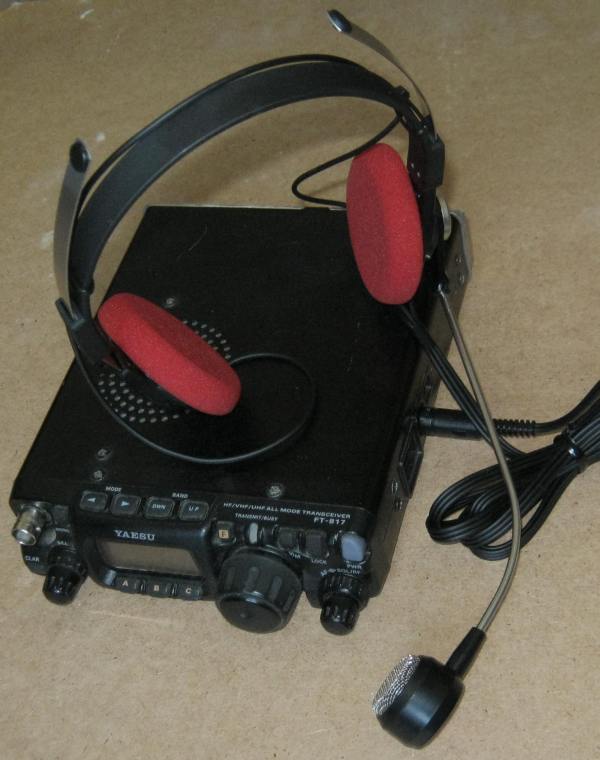

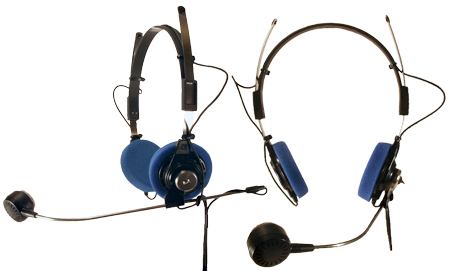

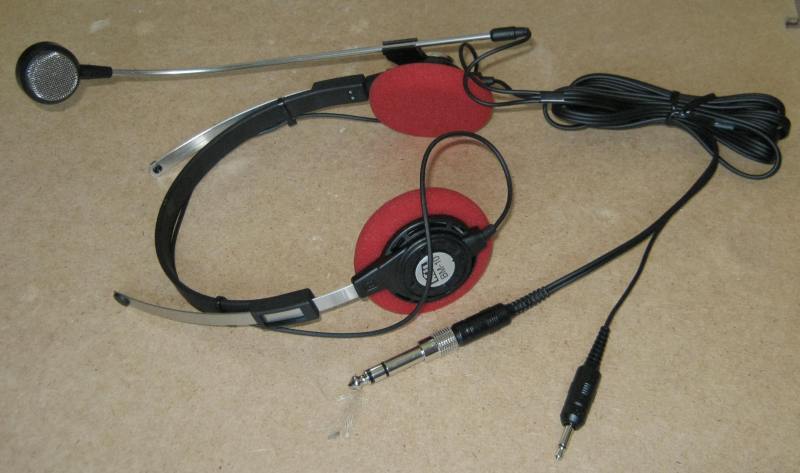

BM-10

Очень лёгкая гарнитура для работы различными моделями трансиверов. Используются наушники с высокой чувствительностью и низким уровнем собственных искажений, которые не требуют большой мощности от УНЧ трансивера. Диапазон частот 60Гц - 12кГц. Конструкция настолько лёгкая, что вы можете забыть что она одета на вашу голову. Для того чтобы ушам было комфортно используются накладки из акустической пены, которые можно заменить, при необходимости.

Существует три модификации гарнитуры, с разными микрофонами:
BM-10 4 - с микрофоном HC-4, для DX связи (диапазон частот 600-8000Гц).
BM-10 5 - с универсальным микрофоном HC-5, для качественной SSB, FM, AM связи.
BM-10 iC - со специальным микрофоном разработанным для трансиверов ICOM.

Гарнитура оставила приятное впечатление. На голове сидит удобно, давление на уши умеренное. Изоляция от внешних шумов слабая, в некоторых случаях это плюс. Звук без явных искажений, АЧХ определяется самим трансивером, телефоны здесь играют второстепенную роль, но их достоинство в том что они не изменяют АЧХ, а передают её так как она есть. Главный недостаток я вижу в тоненьких проводах, которые идут по креплению телефонов и от микрофона, их легко порвать, иногда они путаются. Длина шнура от телефонов до разьёма 156см.

Микрофон HC-4, установленный в этой гарнитуре предназначен для DX QSO, имеет немного сжатый, пробивной спектр частот, вот пример записи сигнала из эфира на 14МГц, уровень сигнала 55 по S-метру, использовался трансивер FT-817. В комплекте с гарнитурой нет ветрозащитного колпачка, поэтому её использование на природе может быть проблематично. Дополнительные фотографии: фото1, фото2, фото3, фото4.

Pro Set Media Pro

Эта гарнитура для работы с компьютером, но разработана на основе гарнитур Heil предназначенных для радиосвязи. В Pro Set Media Pro использует конденсаторный микрофон с высоким коэффициентом усиления, предназначенный специально для идеального согласования со входом звуковой карты компьютера. В результате вы услышите, высококачественный аудио сигнал и сможете использовать гарнитуру как в играх так и в коммуникационных программах, например с SDR трансивером. Наушники Pro Set Media Pro позволяют менять фазу сигнала с помощью переключателя. Это эсклюзивный эффект пространственного расширения фирмы Heil Sound и предназначен он для улучшения разбираемости звука, в некоторых ситуациях. Гарнитура производится со стандартными штеккерами 3.5мм, красный вставляется в гнездо для микрофона, а чёрный в гнездо для наушников. Виниловые накладки у телефонов гарнитуры съёмные, их можно помыть или поменять. Колпачёк на микрофоне, также легко снимается, он устраняет шумы от дыхания.

Тестирование гарнитуры Pro Set Media Pro не проводилось.

Аксессуары фирмы Heil Sound

Кроме гарнитур и микрофонов, фирма Heil Sound выпускает дополнительные аксессуары для расширения функций и удобства эксплуатации имеющейся продукции. Таким образом фирма заботится о радиолюбителях и делает всё чтобы об изделиях осталось положительное мнение.

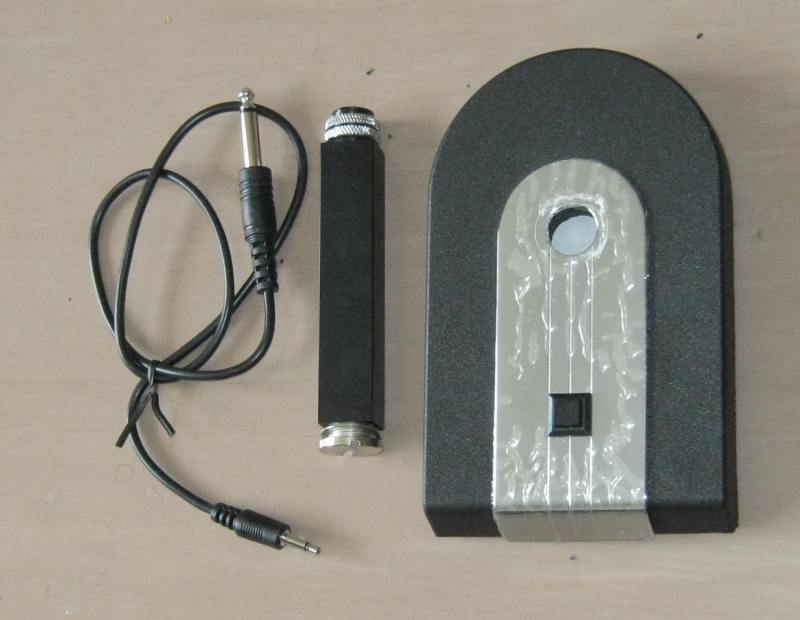

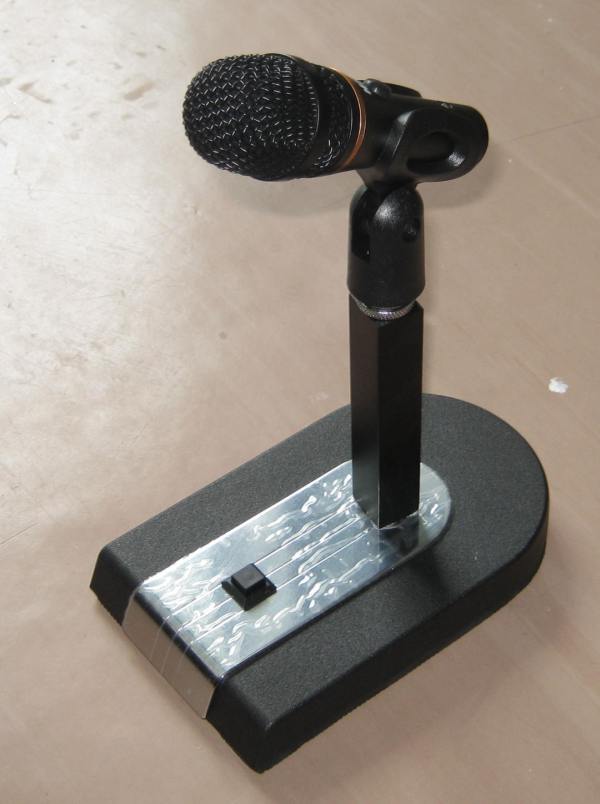

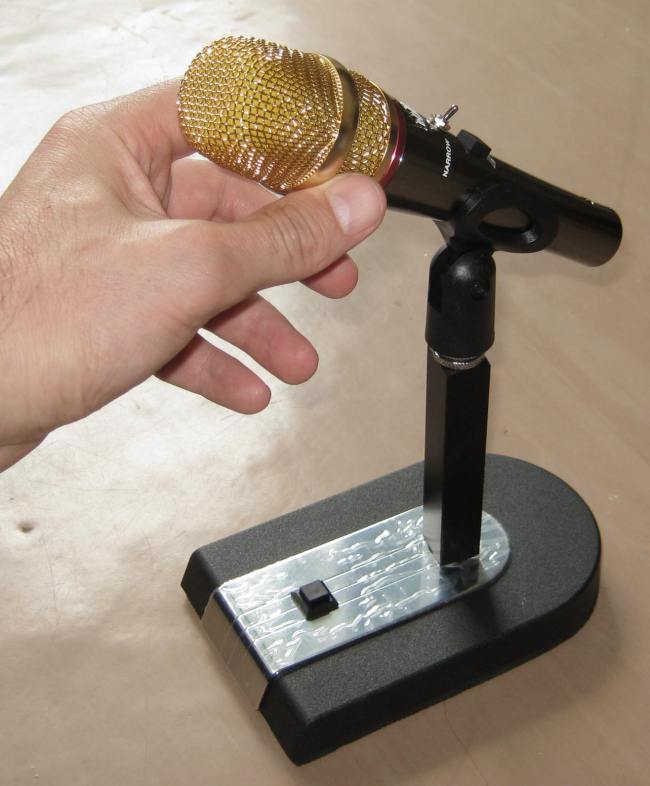

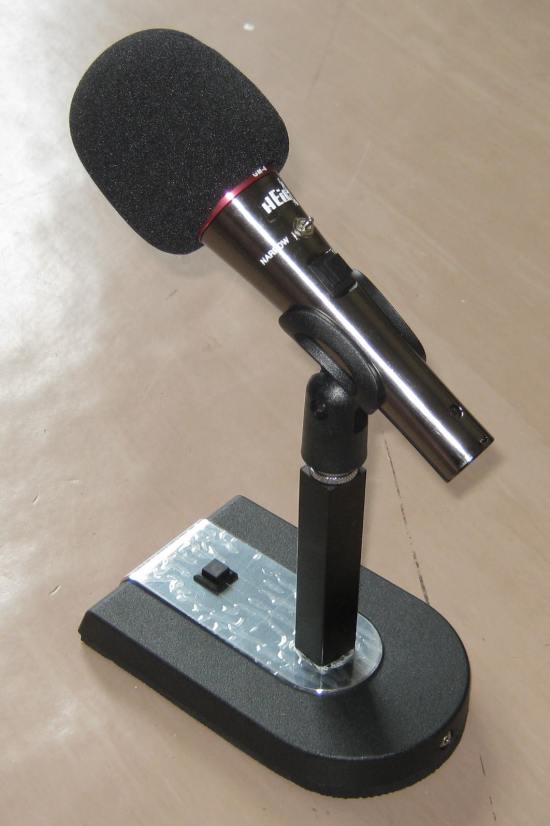

CB-1 PTT

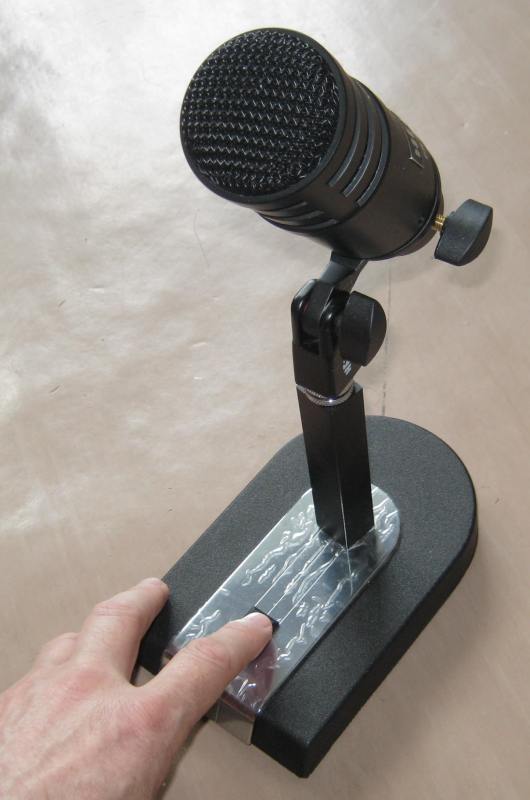

Это тяжёлая, полированная подставка под последние модели микрофонов Heil с кнопкой PTT. Используется стандартный разьём подключения микрофона и кабеля. Для кнопки PTT есть отдельный разьём (сзади), и кабель, который позволяет управлять передачей трансивера не с микрофона, а кнопкой PTT на подставке. Увесистая конструкция, по столу ёрзать точно не будет. Состоит из двух частей, основания и штанги длиной 10см. В комплекте есть кабель для кнопки PTT длиной 60см, на концах по моно штеккеру. Размер основания 16 х 10см. Нижняя часть покрыта мягкой резиной. В верхней части штанги резьба позволяющая накручивать крепление, которое идёт в комплекте с микрофонами Hail.

Смотрите дополнительные фотографии: фото1, фото2, фото3, фото4, фото5.

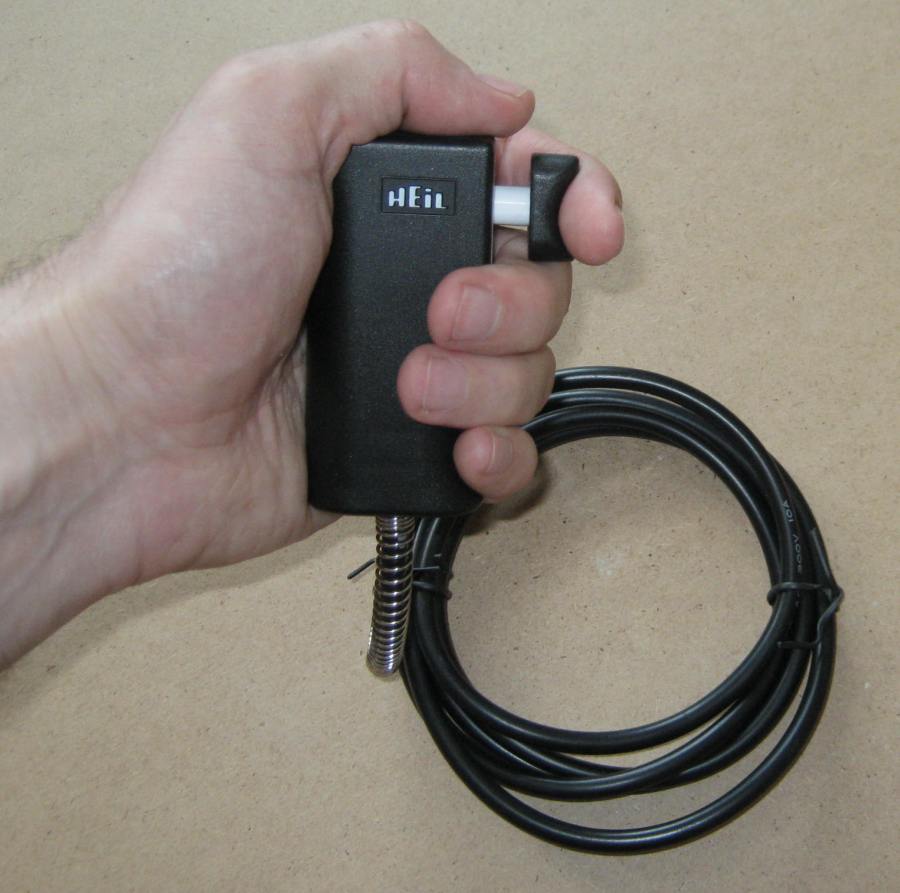

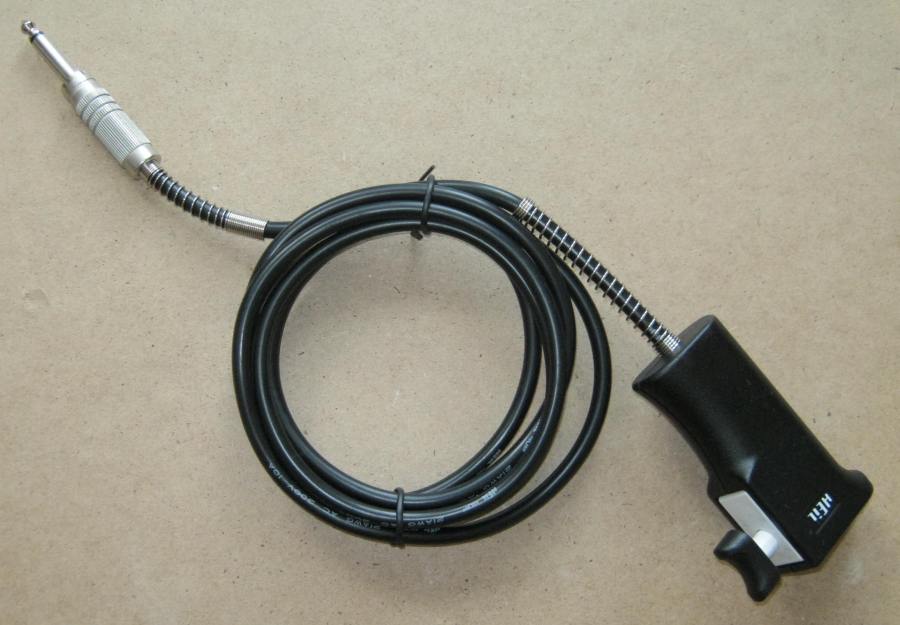

Hand Switch

Кнопка PTT в удобном корпусе для удержания её в руке и управления трансивером. С помощью штеккера подключается к переходникам AD-1 и другим устройствам. В руке лежит удобно, в зимних перчатках ей также легко управлять. Нажатие мягкое, при нажатии слышен чёткий щелчёк. Ход рычага нажатия, небольшой. Hand Switch аналогичен по назначению Foot Switch, только последний нажимается ногой, а назначение у них одинаковое - переключение трансивера с приёма на передачу (PTT). Корпус из пластмассы, длина кабеля с разьёмом 188см.

Смотрите дополнительные фотографии Hand Switch: фото1, фото2.

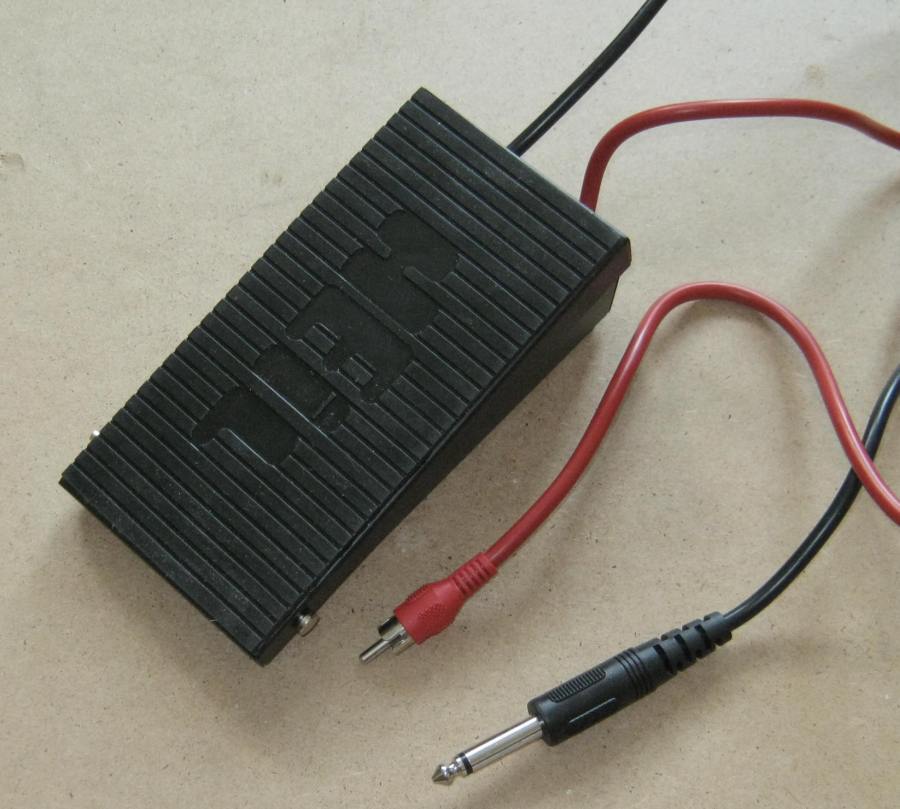

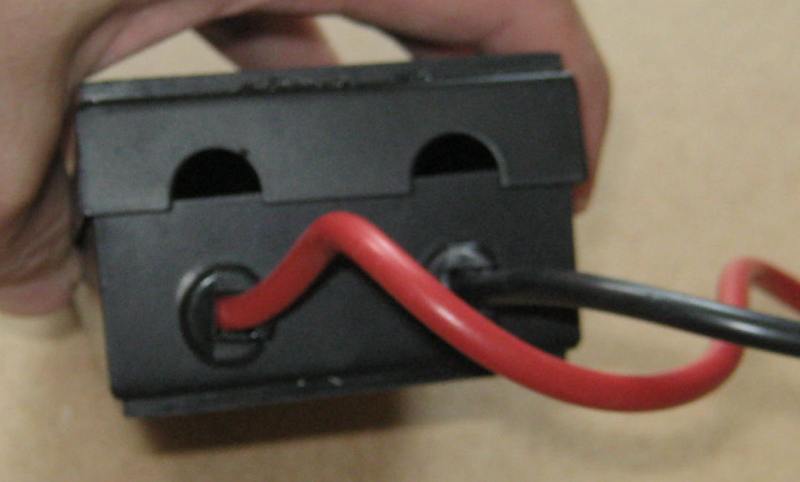

Foot Switch

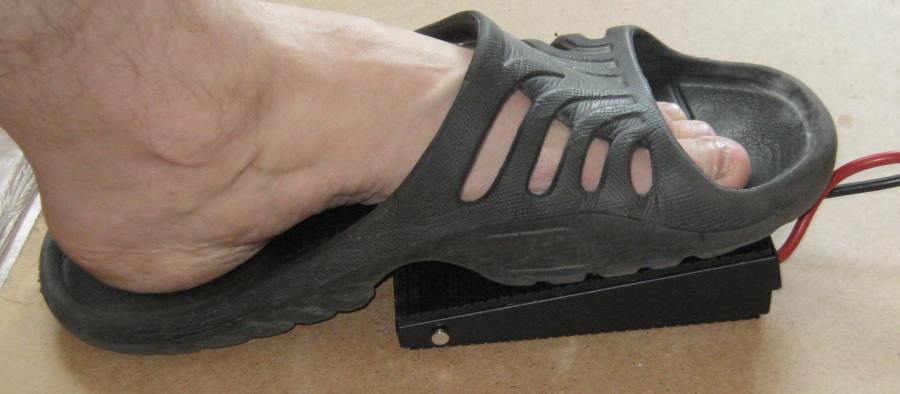

Двухконтактная педаль, для нажатия на неё ступнёй ноги. Эта модель позволяет управлять одновременно трансивером и усилителем мощности. Чёрный провод для трансивера, красный для усилителя. Особенность педали в том что при нажатии, сначала замыкается контакт подключенный к красному проводу, а затем к чёрному, при отпускании педали процесс происходит в обратной последовательности, это гарантирует правильную работу трансивера с отдельным усилителем. Педаль сконструирована с учётом высокой надёжности и эргономики, так чтобы работа с ней не утомляла ногу в течении длительного времени, во время соревнований и тд. Красный провод на педали заканчивается разьёмом. На чёрном проводу установлен штеккер совместимый с переходниками AD-1. Верх и низ педали покрыт резиной, чтобы она не скользила.

Педаль как педаль, ничего особенного. Раньше мы их делали сами, для UW3DI и других трансиверов, в шэке использование педали удобно. При нажатии, заметен щелчёк сначала одного переключателя, а затем второго. Ход небольшой, и довольно жесткий, хотелось бы помягче, а то удерживать её нажатой пару минут становится не комфортно. При использовании её в полевых условиях, внутрь легко попадет всякий мусор, пыль, земля, песок, потому что со стороны вывода кабеля присутствуют две щели, через которые видно внутренние переключатели и пружину. Длина педали 14.5см, ширина 7см для (моей ступни) коротковата, ну это кому как. Длина чёрного кабеля 205см, красного 200см. Корпус педали железный. Смотрите фотографии Foot Switch: фото1, фото2, фото3.

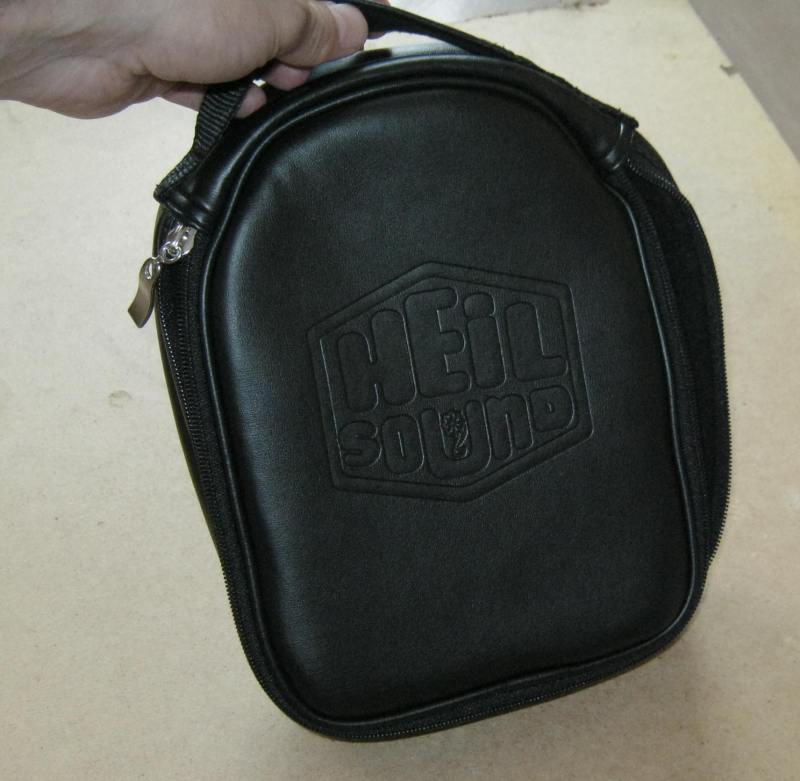

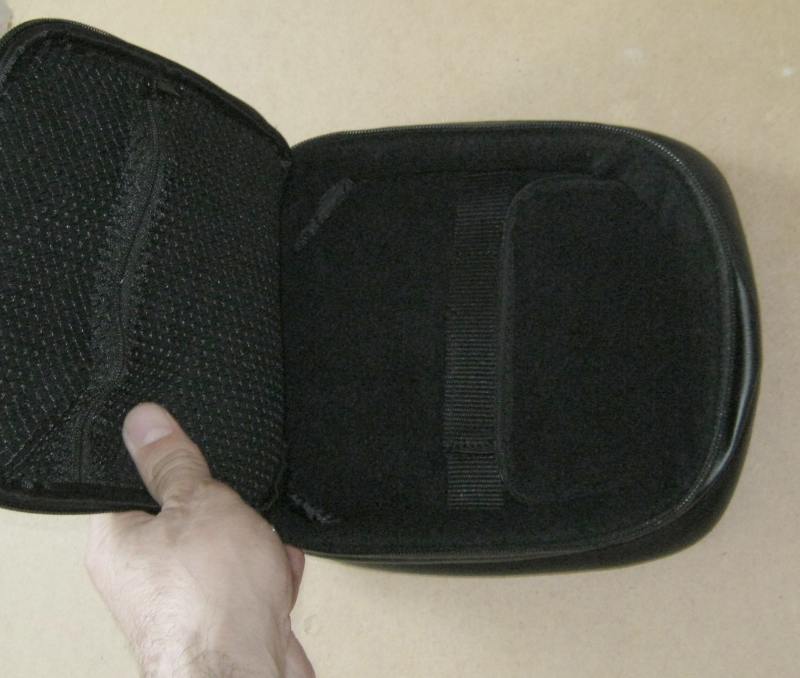

Heil Bags

Небольшая сумка для гарнитуры. Удобна при транспортировки или защиты её от облизывания (покусывания) собакой. Сумка с ручкой, сделана из искуственной кожи, застёжка на молнии, на сумке нанесён логотип Heil. Сумка имеет два размера, для гарнитур Pro Set, Pro Set Plus и второй размер для гарнитур типа BM-10, BM-5. Удобный аксессуар, который неожиданно мне понравился. Правильно было бы назвать его чехлом с ручкой. Тактильные ощущения приятные, замок удобный, ход мягкий. Незнаю как собаки, а я бы её покусывать и облизывать точно не стал, ну разве что занюхать, когда закуски нет. Ручку хотелось бы подлинее, а то совсем она короткая. Внутри есть карман на молнии, удобный для разных документов и бумаг. С помощью ограничителя на липучке можно зафиксировать гарнитуру. Сумка мягкая и не тонкая, поэтому даже если гарнитура в ней упадёт со стола на пол - ничего страшного не случится. Размер сумки 24см х 20см х 6см. Смотрите дополнительные фотографии: фото1, фото2.

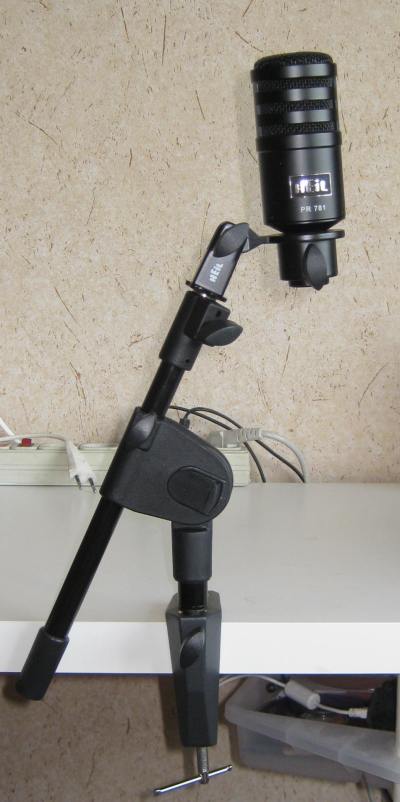

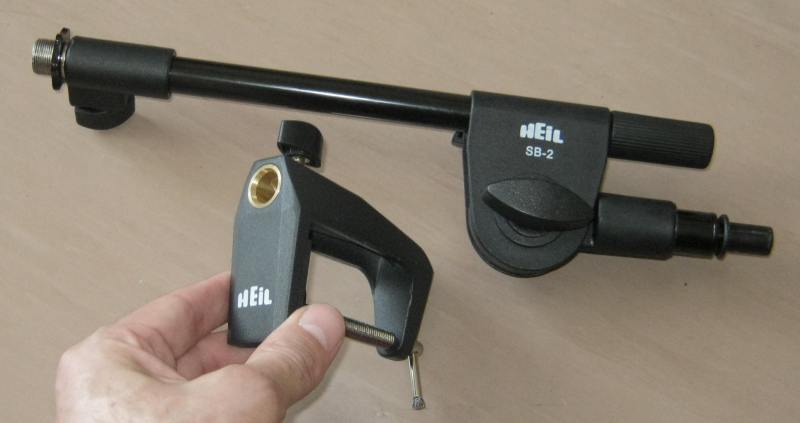

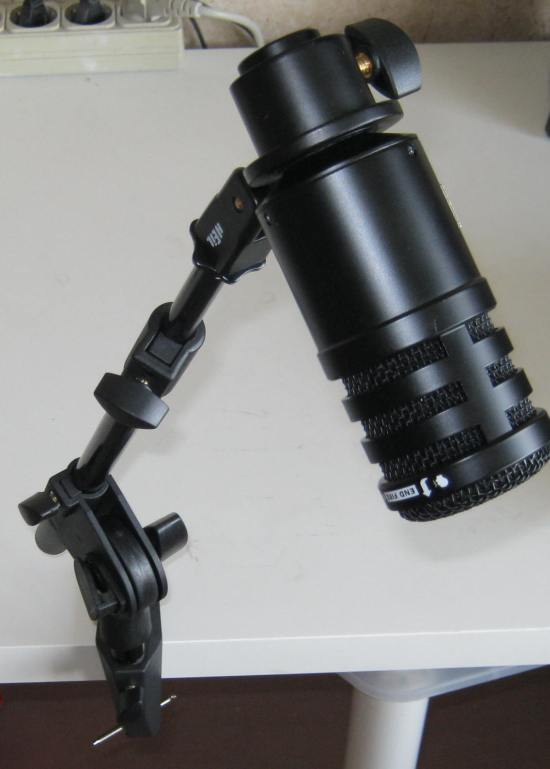

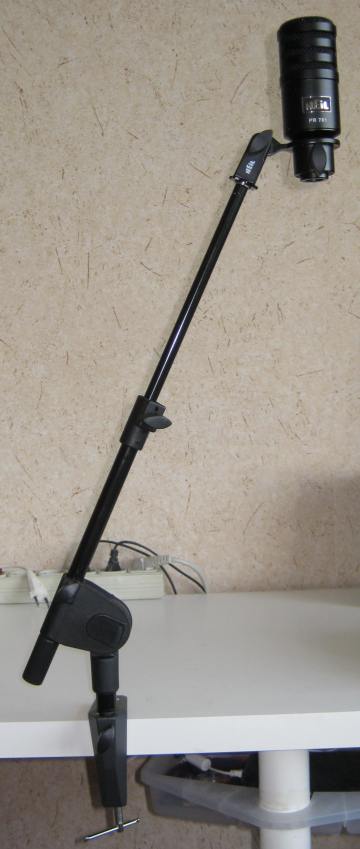

SB-2

Удлинительная штанга для микрофона, хорошо подходит для шэка или для проведения интервью. Штанга прочная и лёгкая, в сложенном виде имеет небольшие размеры. К SB-2 можно прикрутить крепления для стола с одной стороны и крепление для микрофона (которое идёт в комплекте с самим микрофоном), с другой стороны. Я бы дописал на сайте Heil, что SB-2 можно использовать как дубинку, для отпугивания мух и комаров. хи. Ну а если серьёзно, приятная конструкция, красиво смотрится, лёгкая. Длина выдвигающейся штанги в сложенном виде 30см, при максимальном выдвижении 50см. Длина и поворот микрофона удобно регурировать ручками. Крепление для стола, может быть прикручено к столешнице толщиной от 1см до 6см.

Смотрите дополнительные фотографии: фото1, фото2, фото3, фото4.

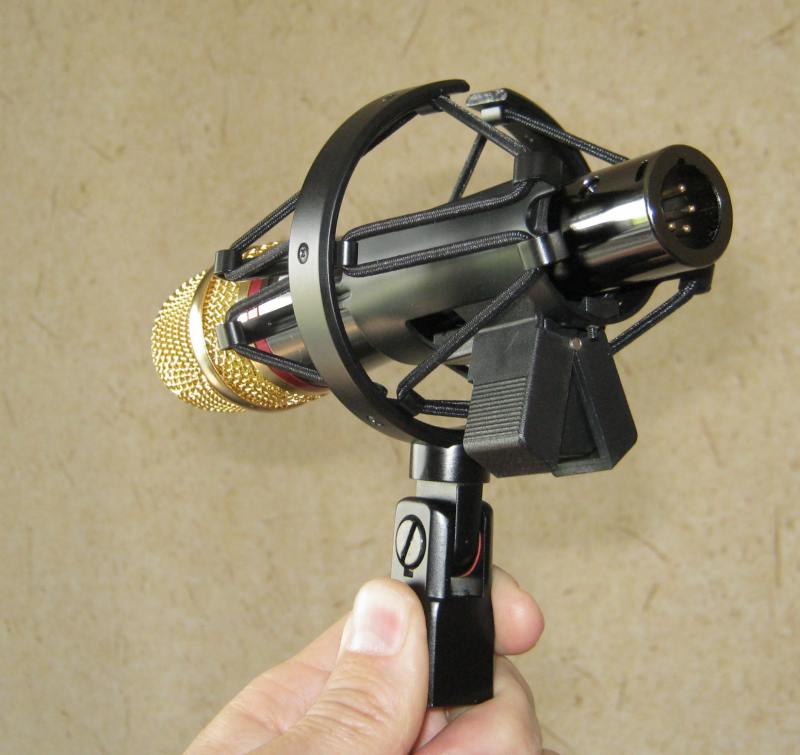

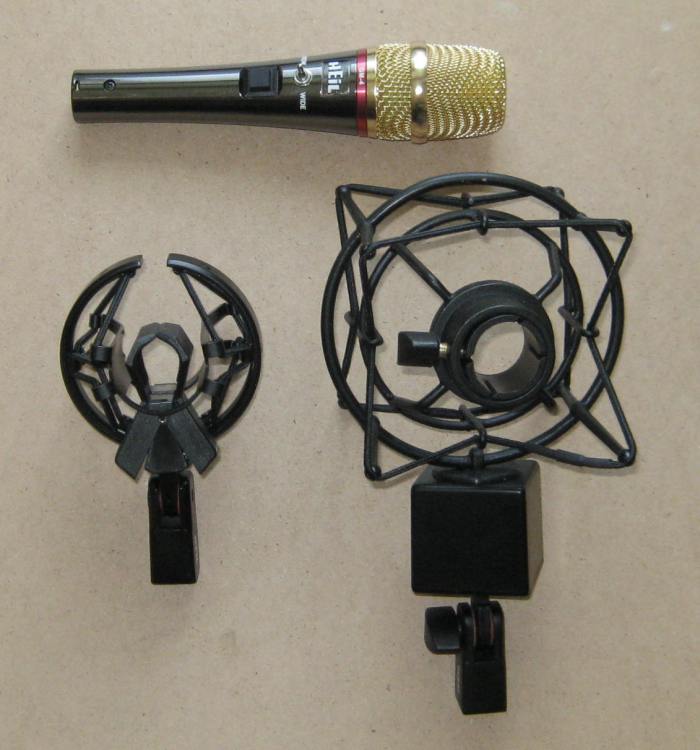

SM-1

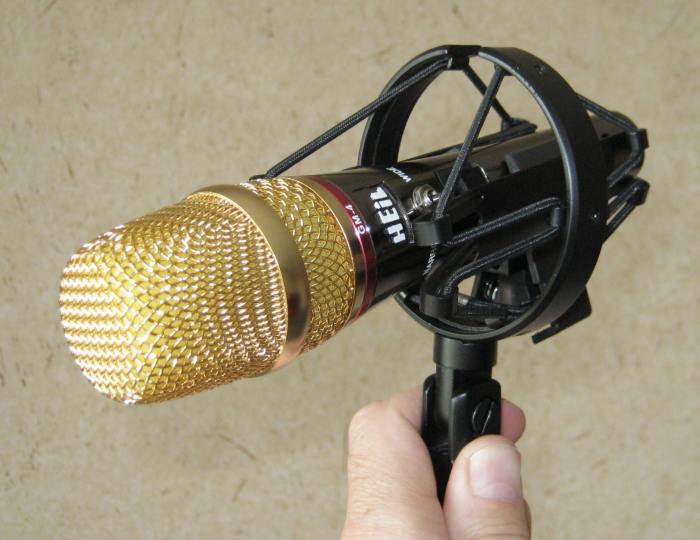

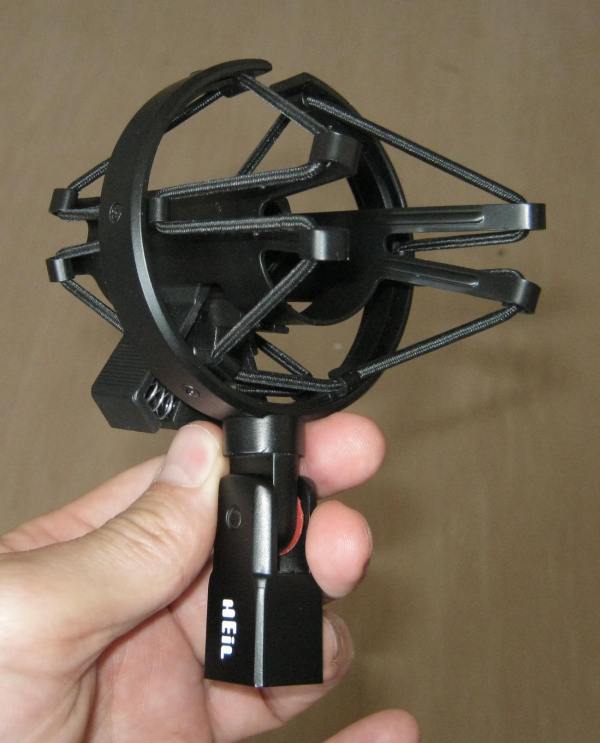

Профессиональное крепления для микрофона. Благодаря продуманной системе подвески, подавляет любые низкочастотные вибрации в помещении. Лёгка и удобная конструкция, подвесная система микрофона держится на 8-и точках. Можно использовать с профессиональным динамическим микрофоном PR-20. Насколько эта подвеска для микрофона гасит вибрации мне судить трудно, но с микрофоном GM смотрится она неплохо, для шэка, где рядом стоит 'громкий' усилитель мощности, вполне подойдёт. Микрофон в SM-1 зажимается и удерживается креплением типа прищепка. Микрофон PR 781 закрепить в ней не получится! Зато GMV крепится отлично.

Подробности смотрите на фотографиях: фото1, фото2, фото3. фото4.

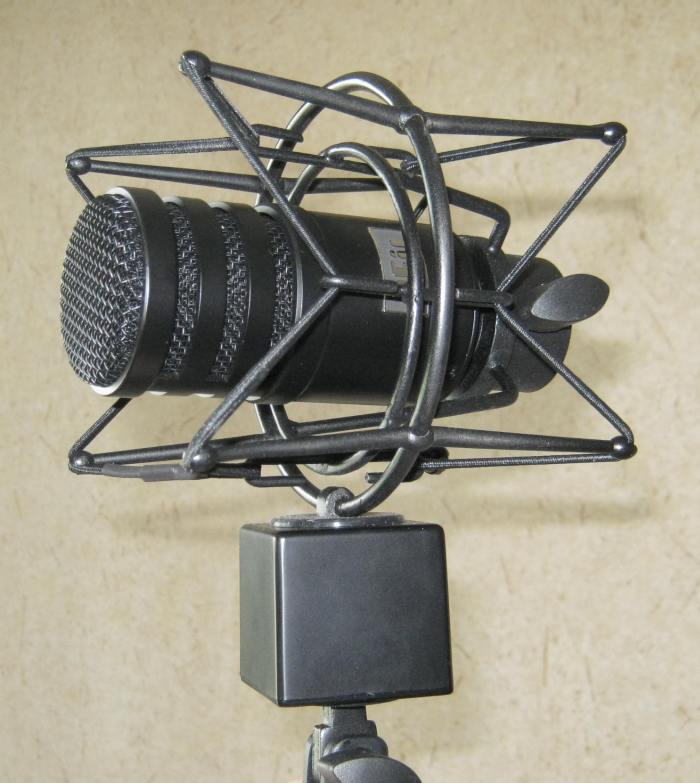

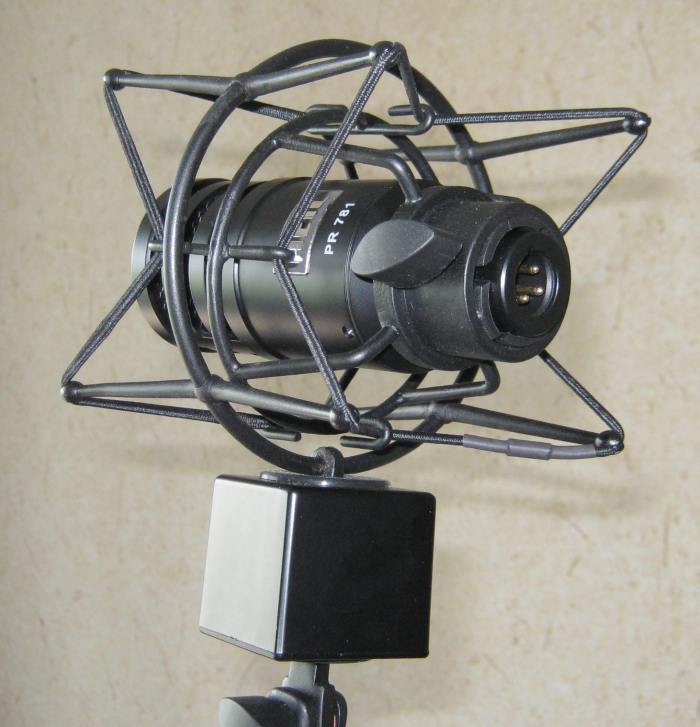

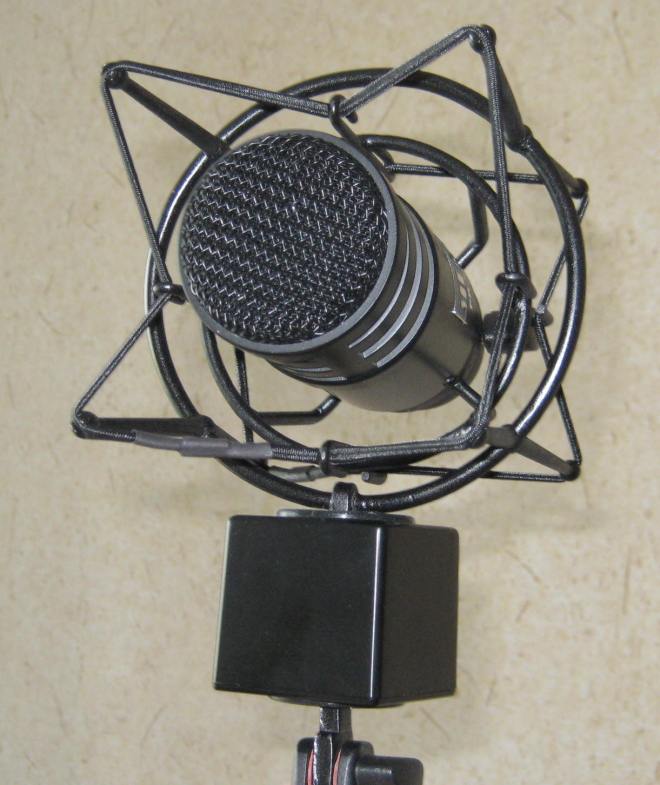

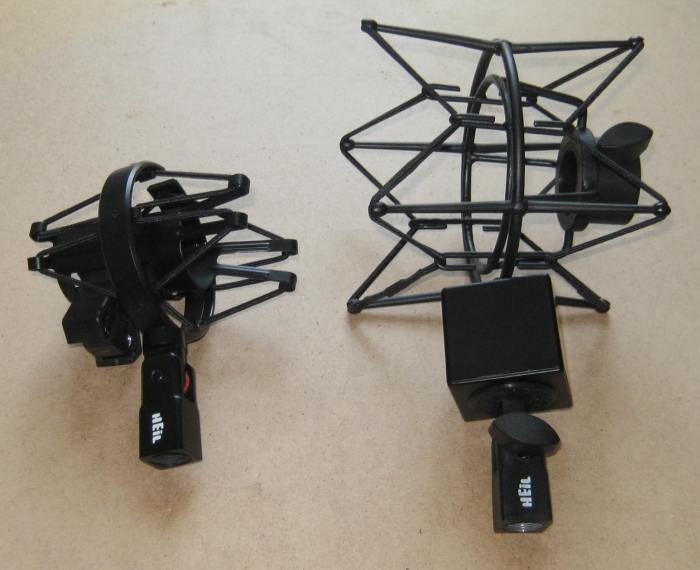

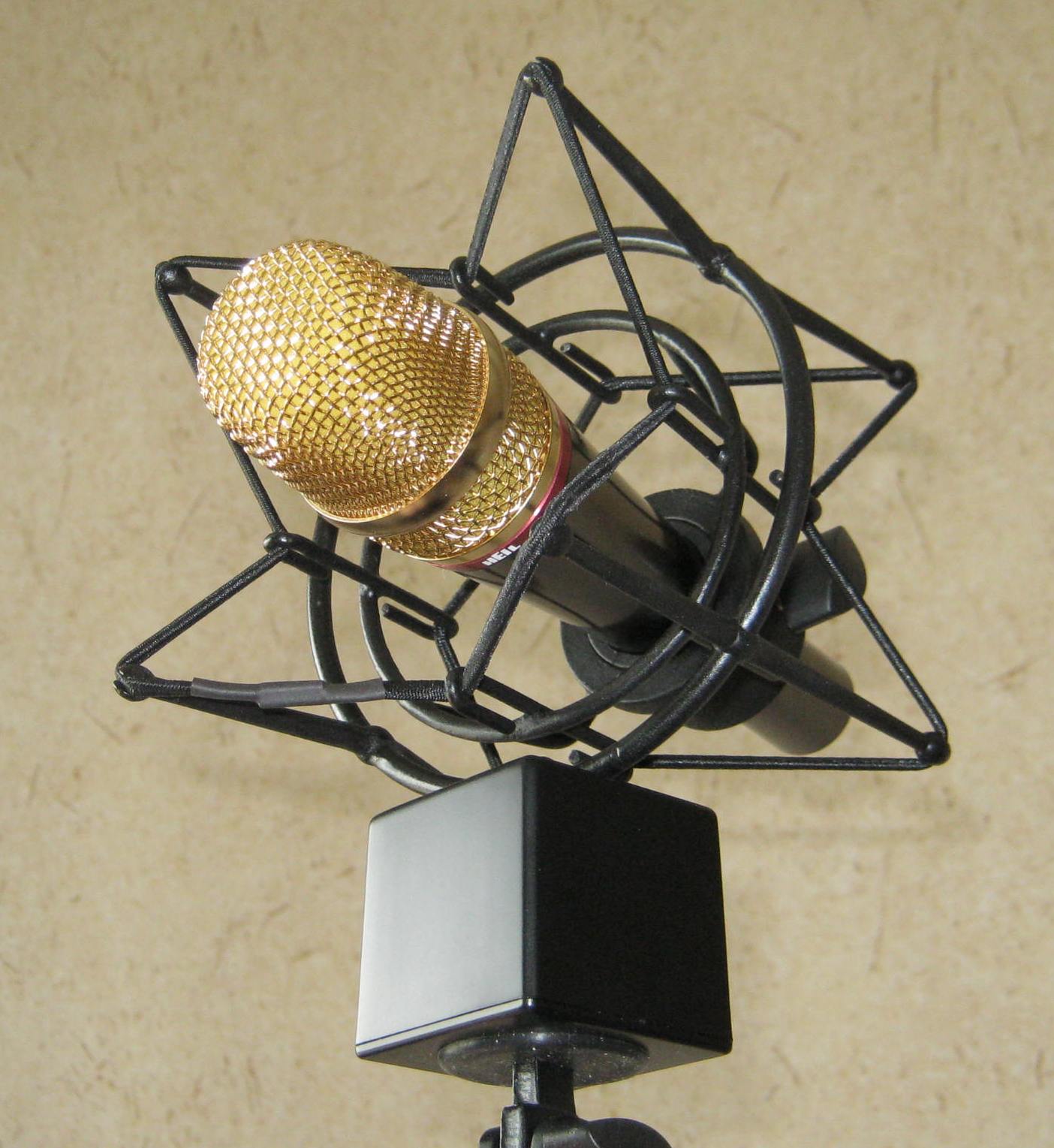

SM-2

Крепление для микрофона в студии или шэке радиолюбителя. Благодяря амортизирующей подвесной конструкции, на микрофон не воздействую низкочастотные вибрации. Размеры держателя SM-2 немного больше чем у SM-1. Можно использовать с профессиональными динамическими микрофонами PR-30, PR-40 и другими. В это крепление можно установит микрофон PR 781 и другие студийные. Хотя, я попробовал установить сюда микрофон GMV и он также отлично закрепился. Можно сказать что SM-2 является более универсальным креплением, чем предыдущее. Крепление для микрофона сделано в виде кольца с зажимным винтом.

Это хорошо видно на фотографиях: фото1, фото2, фото3, фото4, фото5.

Переходники (адаптеры)

Для подключения гарнитур и микрофонов Heil к аппаратуре популярных фирм, используются различные переходники, потому что у аппаратуры разные стандарты и разьёмы. Большенство, но не все гарнитуры Хайль (Heil) имеют трёх контактный стандартный штеккер ?3.5мм. для телефонов и двухконтактный моно штеккер ?3.5мм для микрофона.

Адаптеры AD-1 имеют цветовую маркировку, по которой легко определить для каких трансиверов они предназначены:

Kenwood/Alinco - красный	Ten Tec - чёрный	Collins - белый
Drake - фиолетовый	Yaesu - жёлтый	Icom - синий

Переходник AD-1 iC без цветовой маркировки, предназначен только для гарнитур с микрофонным элементом iC, для аппаратуры фирмы ICOM.

Для правильного подключения оборудования фирмы Heil к различным трансиверам, смотрите таблицу соответствия для гарнитур, а также таблицу соответствия для микрофонов. В первой колонке указан тип трансивера, во второй модель микрофона (гарнитуры), в третьей нужный переходник для правильного соединения трансивера с микрофоном или гарнитурой.

Надо заметить, что фирма Heil выпускает и другие аксессуары, которые здесь не упоминались. У меня не было цели сделать справочник по продукции этой фирмы. Я лишь высказал свою точку зрения, сделал фотографии и записал звуковые файлы. Надеюсь это поможет радиолюбителям не делать ошибок при выборе изделий.

© Внимание! Все права защищены! Статья написана UA6HJQ, по заказу radioexpert.ru,. Все права на статью "Обзор продукции фирмы Heil Sound" принадлежат radioexpert.ru,. Разрешены прямые ссылки на оригинал. Любое другое копирование, частичное или полное, только с письменного разрешения radioexpert.ru,.
