Антенный анализатор RigExpert AA-600

RigExpert AA-600 антенный анализатор КВ-УКВ диапазонов 0.1 … 600 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи).

Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ.

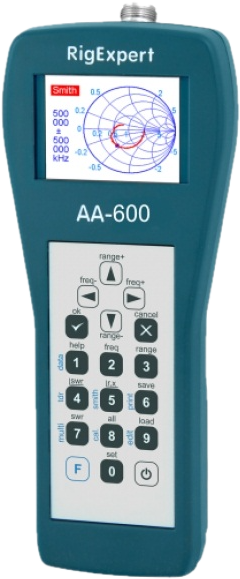

Конструктивно, прибор RigExpert AA-600 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320?240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг.

Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Области применения RigExpert AA-600

• Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
• Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
• Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

RigExpert AA-600 прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:

• Сопротивление R(от 0 до 10000)Ом и Реактивное сопротивление X(от 0 до 10000 и от -10000 до 0)Ом

  величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора

• Фазовый свиг

  фазовый угол на комплексной плоскости между векторами напряжения и тока Ph град. в исследуемой электрической цепи или тракте на заданной частоте, или в сканируемой полосе частот рабочего диапазона прибора

• Частоту собственного резонанса F МГц исследуемой электрической цепи или исследуемого тракта приемо-передачи ВЧ сигнала

  частота, на которой элемент цепи или АФУ будет иметь нулевое значение реактивного сопротивления, а линия или тракт приемо-передачи ВЧ сигнала будет обеспечивать максимальный КПД передачи энергии источника ВЧ сигнала

По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие основные характеристики электрических цепей

• Импеданс

  комплексное электрическое сопротивление Z (от 0 до 10000 и от -10000 до 0)Ом элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона

• КСВ (коэффициент стоячей волны, шкала до 100 или график от до 80 точек) в цепях с волновым сопротивлением 25,50,75,100 Ом, включая КСВ антенно-фидерных устройств и их компонентов - собственно антенн, коаксиальных кабелей, симметричных линий передачи

  отражает степень согласованности электрической цепи или тракта приемо-передачи ВЧ сигнала (тракта АФУ) с источником сигнала на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора

• Величина индуктивности L (от нескольких нГн до 100 мкГн)

  характеристика для сосредоточенных элементов электрической цепи

• Величина емкости C (от нескольких пФ до 0,1 мкФ)

  характеристика для сосредоточенных элементов электрической цепи

• Импеданс коаксиального кабеля

  волновая характеристика (волновое сопротивление) кабеля зависящее от его конструктивного исполнения

• Коэффициент возвратных потерь

  отражает величину потерь энергии сигнала на его отражение от неоднородностей линии или несогласованной нагрузки

• Электрическую длину (коэффициент укорочения) коаксиального кабеля или симметричной линии волновым сопротивлением 25,50,75,100 Ом

  расчетная характеристика для настройки тракта или линии приемо-передачи ВЧ сигнала

• Расстояние от источника ВЧ сигнала до первой неоднородности коаксиального кабеля или симметричной линии волновым сопротивлением 50 Ом

  расчетная характеристика для определения места дефекта или повреждения кабеля или симметричной линии

Дополнительные функции

• ВЧ генератор

  обеспечивает в качестве генератора ВЧ (ГСС) на основной гармонике сигнал прямоугольных гармонических колебаний от 0,1 до 200 МГц с шагом перестройки 1 кГц, мощностью до +10 dBm на нагрузке 50 Ом, на более высоких частотах источником сигнала служат нечетные высшие гармоники

Основные особенности RigExpert AA-600

• Яркий графический цветной TFT дисплей (320 * 240 точек)

  на дисплей выводится информация об измеряемых параметрах в числовом виде и в виде графиков

• Графики КСВ и R, X, Z, C, L (до 80 точек в зависимости от вида шкалы)

  служат для вывода значений измеренных величин в режиме отображения графиков на дисплее

• Дистанционные измерения КСВ ( режим SWR2Air)

  предназначены для настройки антенн, подключенных через длинный кабель

• Режим Мульти-КСВ

  предназначен для одновременного отображения на дисплее КСВ, измеренных для нескольких (до 5)антенных цепей при исследовании широкополосных и многодиапазанных антенн

• Диаграмма Вольперта-Смита (или полярная диаграмма в версии для американского рынка)до 80 точек

  круговая диаграмма, определения комплексных сопротивлений нагрузки линии по значениям коэффициента бегущей или стоячей волны и фазы коэффициента отражения

• Режим ZOOM

  служит для масштабирования графиков по вертикали и горизонтали для увеличения информативности измеренных и вычисленных значений

• Кнопочная влагозащищенная мембранная клавиатура (18 кнопок)

  унифицированная клавиатура семейства RigExpert AA для управления функциями прибора
  Примечание: ряд кнопок унифицированной клавиатуры в этой модели не имеют функций.

• Маркерные измерения

  служат для отображения значений измеренных параметров при наведении маркера на любую позицию шкалы частоты в режиме сканирования и отображении графиков

• Внутренняя память

  сохраняет данные последнего измерения после выключении прибора

• Разъем гнездо N-типа(female)

  Служит для подключения прибора к исследуемой цепи с помощью ответного штеккера N-типа (male)

• Разъем розетка USB тип B

  Служит для подключения прибора к ПК или ноутбуку по USB интерфейсу для обработки результатов измерений

Комплектность поставки антенного анализатора RigExpert AA-600

• Анализатор RigExpert AA-600;
• USB кабель;
• Чехол с лямкой;
• Зарядное устройство;
• Переходник N-UHF;
• Инструкция по эксплуатации;
• Упаковка;
