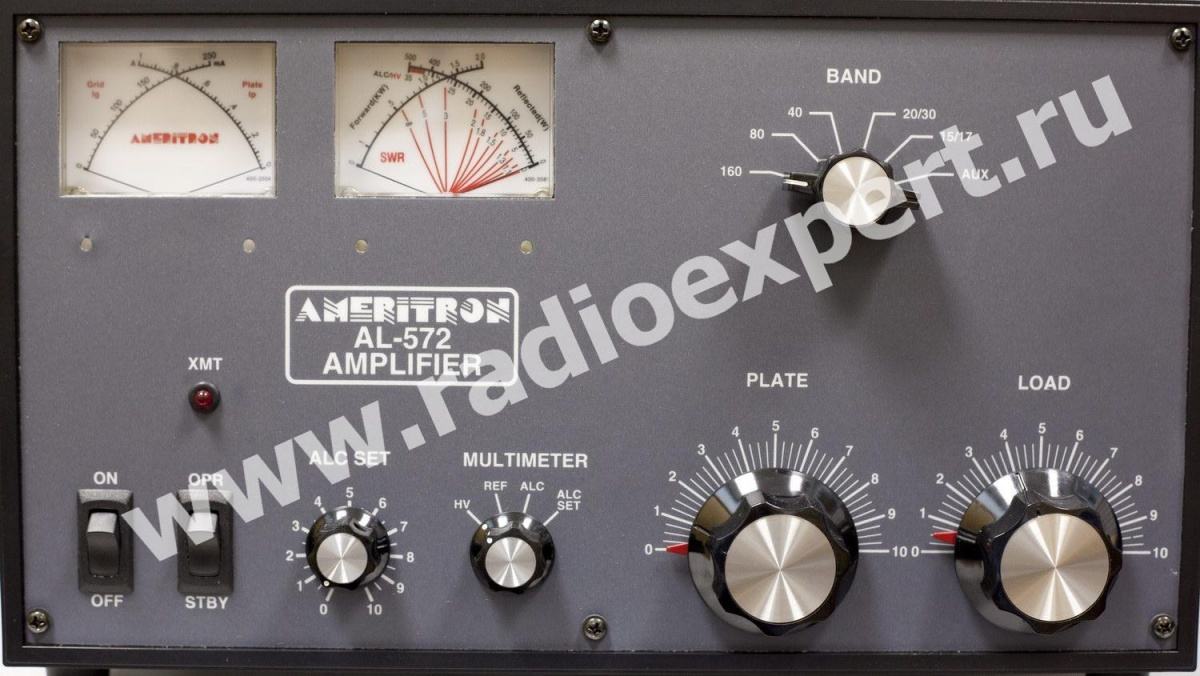

Усилитель мощности AMERITRON AL-572X

Усилитель Ameritron AL-572, выполнен на четырех лампах 572B по схеме с общей сеткой. В усилителе Ameritron AL-572, применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы установлены вертикально, что значительно снижает опасность межэлектродных замыканий.

Для согласования входа усилителя Ameritron AL-572, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.

Источник анодного питания собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе. Анодное напряжение холостого хода 2900 вольт, при полной нагрузке около 2500 вольт. Для снижения температуры внутри корпуса Ameritron AL-572, использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.

Детали выходного контура Ameritron AL-572 (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.

Усилитель Ameritron AL-572, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.

Комплектация усилителя Ameritron AL-572

• Усилитель;
• Инструкция по эксплуатации;
• Упаковка.
