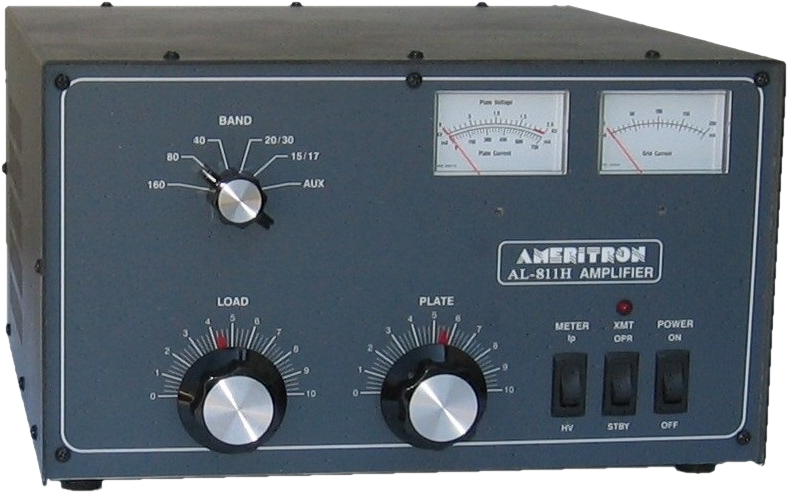

Усилитель мощности AMERITRON AL-811HX

Линейный усилитель мощности Ameritron AL-811HX выполнен на четырех лампах 811А (полный отечественный аналог - лампа Г-811) по схеме с общей сеткой. В усилителе Ameritron AL-811H,применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы установлены вертикально, что значительно снижает опасность межэлектродных замыканий.

Для согласования входа усилителя Ameritron AL-811H, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа Ameritron AL-811H, выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя Ameritron AL-811H.

Источник анодного питания собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор усилителя Ameritron AL-811H, намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе (8 кг.). Анодное напряжение холостого хода 1700 вольт, при полной нагрузке около 1500 вольт. Для снижения температуры внутри корпуса усилителя Ameritron AL-811H, использован низко оборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.

Детали выходного контура (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.

Усилитель Ameritron AL-811H, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.

Комплектация усилителя Ameritron AL-811H

• Усилитель;
• Инструкция по эксплуатации;
• Упаковка.
