Антенный тюнер Yaesu FC-30

Автоматический КВ тюнер Yaesu FC-30, устанавливается рядом с трансивером. Подходит для FT-857, FT-897. Диапазон согласования по сопротивлению 14 - 170 ом. Схема Yaesu FC-30 представляет из себя простую Г-образную цепь, в которой с помощью реле коммутируются катушки и конденсаторы.

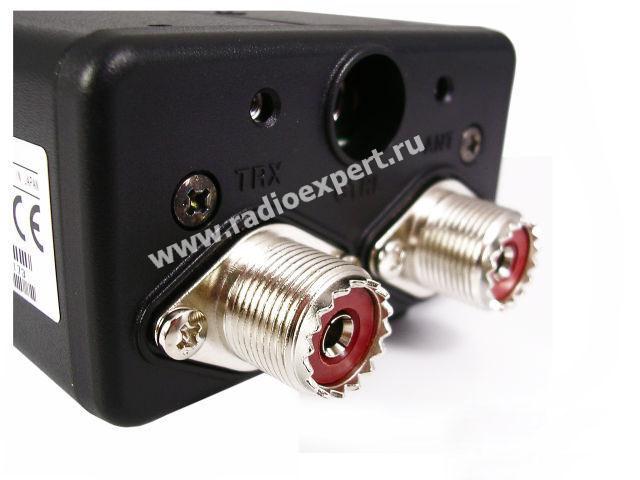

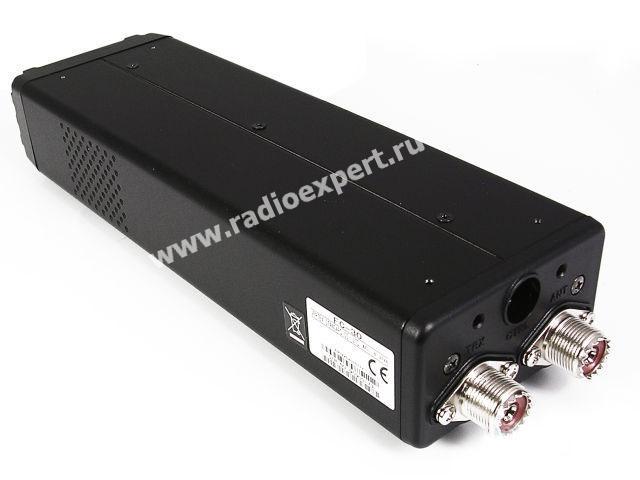

Подключение Yaesu FC-30 к трансиверу производится двумя кабелями, по одному идет ВЧ напряжение, а по другому управляющие сигналы. Включение Yaesu FC-30 производится в пунктах 20 и 85 основного меню трансивера.

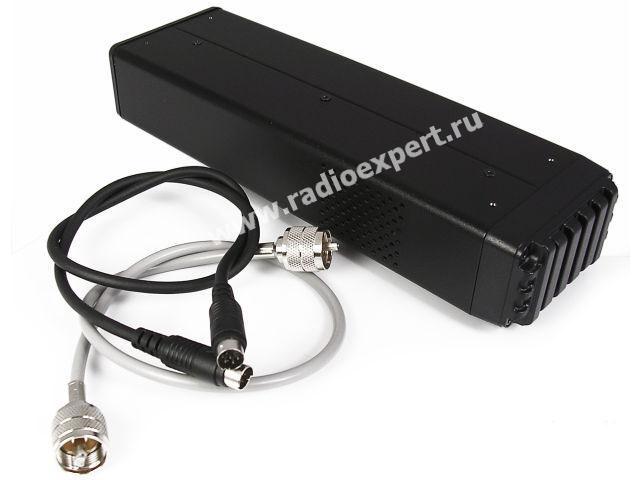

В тюнере Yaesu FC-30 есть встроенная память, которая запоминает настройки и позволяет быстрее настраиваться при переключении антенн. Мощность Yaesu FC-30 при настройке составляет от 4 до 60 ватт, и настройка занимает 5 секунд или менее. Тюнер Yaesu FC-30 может запоминать до 100 вариантов настройки. Питание тюнера Yaesu FC-30 13,7 В берется непосредственно от трансивера. Диапазон настройки сопротивлений составляет от 16,5 до 170 Ом. Имеется кнопка на тюнере для очистки памяти тюнера. В комплект входит 2 кабеля по 0,45м - коаксиальный и кабель управления.

Комплектация тюнера FC-30

1. Тюнер;
2. Соединительные кабели;
3. Инструкция по эксплуатации;
4. Упаковка.
