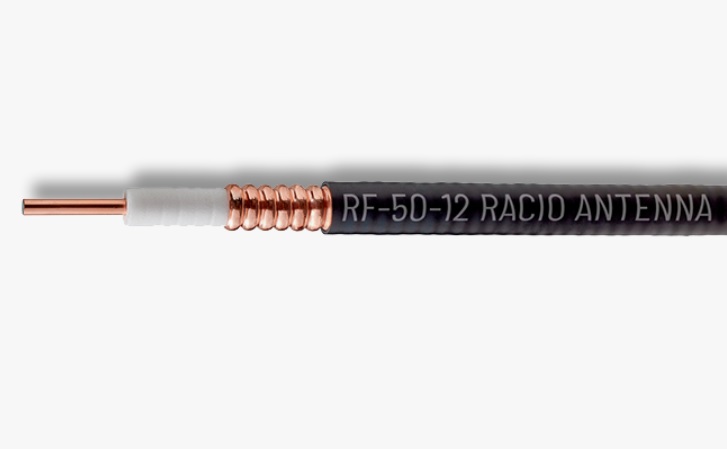

Кабель коаксиальный Racio RF-50-12
Racio RF-50-12 радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 15.8 мм, с черным цветом изолятора и центральной жилой из омедненного алюминия.
Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.
Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антеннах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
|
| Количество метров в бухте | 500 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |
Конструкция |
|
| Центральный проводник: | |
| Материал | CCA - омедненный алюминий |
| Диаметр | 4.8 мм |
| Диэлектрик: | |
| Материал | FPE - вспененный полиэтилен |
| Диаметр | 11.9 мм |
| Экран: | |
| Материал оплетки |
Гофрированная медь |
| Плотность заполнения | 100% |
| Диаметр | 13.8 мм |
| Внешняя оболочка: | |
| Материал | PE - полиэтилен |
| Диаметр | 15.8 мм |
Физические параметры |
|
| Вес меди | - |
|
Вес кабеля |
0.2 кг/м |
| Минимальный радиус изгиба при однократных | 125 мм |
| многократных изгибах | - |
| Усилие на разрыв для кабеля | 720 Н |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 76 пФ/м |
| Скорость распространения | 88% |
|
Затухание при 20 °С (дБ/100 м): |
|
|
0,5 МГц |
0.15 |
|
1 МГц |
0.21 |
|
1,5 МГц |
0.26 |
|
2 МГц |
0.3 |
|
10 МГц |
0.67 |
|
20 МГц |
0.95 |
|
30 МГц |
1.17 |
|
50 МГц |
1.51 |
|
88 МГц |
2.02 |
|
100 МГц |
2.16 |
|
108 МГц |
2.24 |
|
150 МГц |
2.66 |
|
174 МГц |
2.87 |
|
200 МГц |
3.08 |
|
300 МГц |
3.81 |
|
400 МГц |
4.43 |
|
450 МГц |
4.71 |
|
500 МГц |
4.98 |
|
512 МГц |
5.04 |
|
600 МГц |
5.48 |
|
700 МГц |
5.95 |
|
750 МГц |
6.17 |
|
800 МГц |
6.39 |
|
824 МГц |
6.49 |
|
894 МГц |
6.78 |
|
900 МГц |
6.8 |
|
925 МГц |
6.9 |
|
960 МГц |
7.04 |
|
1000 МГц |
7.2 |
|
1250 МГц |
8.12 |
|
1400 МГц |
8.64 |
|
1500 МГц |
8.97 |
|
1700 МГц |
9.61 |
|
1800 МГц |
9.91 |
|
2000 МГц |
10.5 |
|
2100 МГц |
10.8 |
|
2200 МГц |
11.1 |
|
2400 МГц |
11.6 |
|
2500 МГц |
11.9 |
|
2600 МГц |
12.2 |
|
2700 МГц |
12.4 |
|
3000 МГц |
13.2 |
|
3500 МГц |
14.4 |
|
4000 МГц |
15.5 |
|
5000 МГц |
17.6 |
|
6000 МГц |
19.6 |
|
7000 МГц |
21.4 |
|
8000 МГц |
23.2 |
|
8800 МГц |
24.6 |
