LMR-400

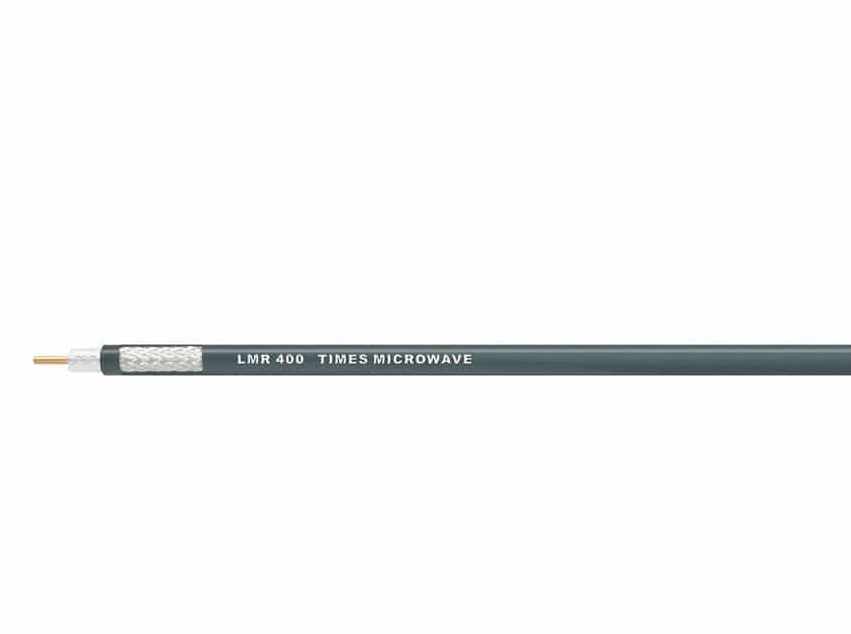

LMR-400 производство компании Times Microwave Systems, это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 10.3 мм, с черным цветом изолятора.
Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.
Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антеннах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.
Общие |
|
| Производство |
Times Microwave Systems |
| Соответствие стандарту |
|
| Количество метров в бухте | 500 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |
Конструкция |
|
| Центральный проводник: | |
| Материал | CCA - омедненный алюминий |
| Диаметр | 2.74 мм |
| Диэлектрик: | |
| Материал | FPE - физически вспененный полиэтилен |
| Диаметр | 7.24 мм |
| Экран: | |
| Материал оплетки |
TC - луженая медь |
| Плотность заполнения | 93% |
|
Основной экран DF |
Плотность основного экрана 100% |
| Внешняя оболочка: | |
| Материал | PE - полиэтилен |
| Диаметр | 10.29 мм |
Физические параметры |
|
| Вес меди |
|
|
Вес кабеля |
100 кг/км |
| Минимальный радиус изгиба при однократных | 25.4 мм |
| многократных изгибах | 101.6 мм |
| Усилие на разрыв для кабеля | 72.6 кг |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость |
|
| Скорость распространения | 85% |
|
Затухание при 20 °С (дБ/100 м): |
|
|
150 МГц |
5 |
|
450 МГц |
8.9 |
|
900 МГц |
12.8 |
|
1500 МГц |
16.8 |
|
2000 МГц |
19.6 |
|
2500 МГц |
22.2 |
|
5800 МГц |
35.5 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
|
|
300 - 600 МГц |
|
|
600 - 1000 МГц |
|
|
Максимальная мощность: |
|
|
150 МГц |
1470 Вт |
|
450 МГц |
830 Вт |
|
900 МГц |
580 Вт |
| Напряжение пробоя | 8 кВт |
