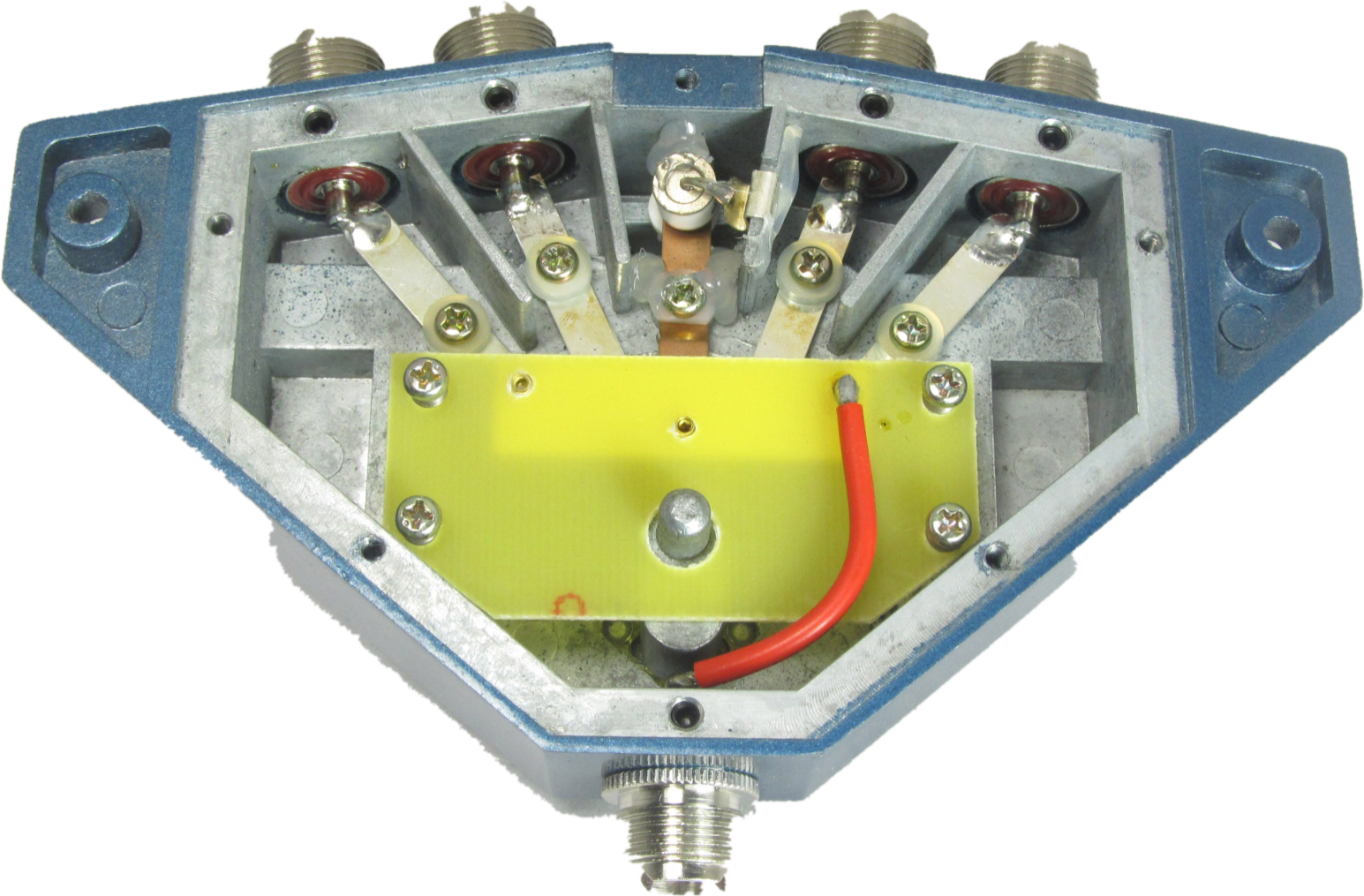

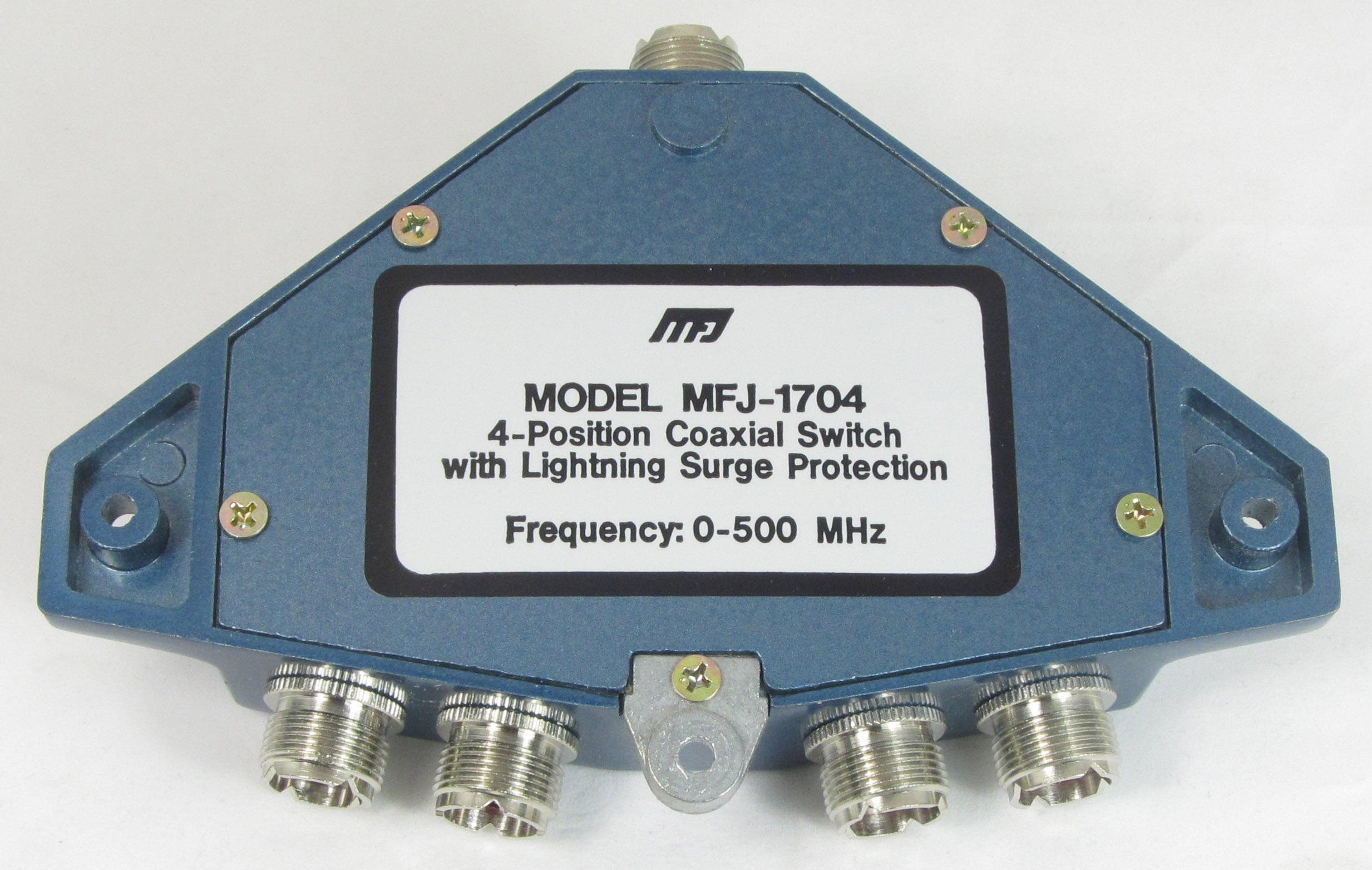

Антенный переключатель на 5 положений MFJ-1704 может переключать до 4 антенн или любых коаксиальных линий питания с волновым сопротивлением 50 Ом. При центральном положении ручки переключателя все антенные порты отключаются и заземляются. Во всех других положениях переключателя неиспользуемые в текущий момент входы также заземлены.
Для защиты от статических и грозовых разрядов у MFJ-1704 есть встроенный грозоразрядник со сменным картриджем. Развязка между входами более 60 Дб на частотах до 30 МГц и более 50 Дб на частотах от 30 до 500 МГц. Рекомендуется использовать на частотах не выше 500 МГц. КСВ на частотах до 30 МГц не более 1.1, 30-150 МГц не более 1.3, 150-500 МГц не более 1.4. Переключатель смонтирован в литом металлическом корпусе с отверстиями для крепления и выводом для подключения заземления.
Основные характеристики коммутатора MFJ-1704 | |
| Число коммутируемых входоввыходов: | 1 ->4 |
| Потери | менее 0.25 дБ |
| Частотный диапазон | 0-500 МГц |
| Волновое сопротивление | 50 Ом |
| Мощность | 2500 Ватт |
| Разьемы | SO-239 |
| Размеры | 160х115х55 мм (ШхВхГ) |
| Масса | 1.1 кГ |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
