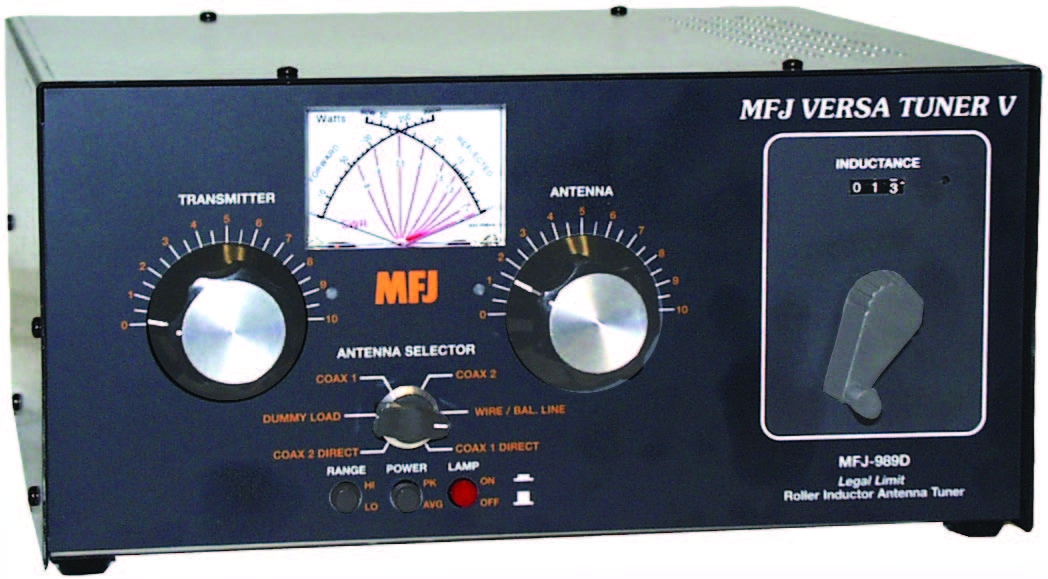

Мощный антенный тюнер MFJ-989D может согласовывать симметричные и несимметричные нагрузки при выходной мощности усилителя в режиме CW несущей до 1500 Ватт. Переменная индуктивность тюнера MFJ-989 оснащена верньером с замедлением и счетчиком числа оборотов. Двухстрелочный измерительный прибор тюнера MFJ-989D, отображает без предварительной калибровки величину КСВ, прямой и отраженной мощности. Шестипозиционный переключатель тюнера MFJ-989, позволяет выбрать между двумя независимыми антеннами (через тюнер или в обход), встроенным эквивалентом нагрузки и симметричной антенны. Выходы симметричной линии тюнера MFJ-989D, расположены на керамических проходных изоляторах. Возможно и подключение антенны типа "длинный луч" с питанием однопроводной линией.
Симметрирующий трансформатор тюнера MFJ-989D, выполнен по "токовой" схеме, которая дает более высокую точность симметрирования при небольшом дисбалансе нагрузки. Учитывая, что идеально симметричные антенны весьма нечасто встречаются в радиолюбительской практике, это позволяет уменьшить излучение линии питания и тем самым снизить помехи ТВ и радио.
На передней панели тюнера MFJ-989, расположены переключатели пределов измерения, выбора измерения пиковой или средней мощности, включения подсветки прибора. Для подсветки прибора и работы схемы детектора измерителя мощности тюнера MFJ-989D и КСВ требуется внешний источник питания постоянного тока напряжением 12 Вольт, он не входит в комплект поставки и должен приобретаться дополнительно. Питание схемы детектора измерителя мощности также возможно от батарейки типа "Крона", для которой в корпусе тюнера MFJ-989D предусмотрено установочное место. Питание автоматически отключается, если со входа тюнера MFJ-989 исчезает ВЧ сигнал, что значительно продлевает срок службы батареи.
| Диапазон входных мощностей | до 3000 Ватт |
| Диапазон рабочих частот | 1 - 30 МГц |
| Количество портов | 1 вх2 вых1 бал. вых. |
| Импеданс по входу | 50 Ом |
| Индикация | КСВМощность |
| Балун | Есть |
| Размер Гл.Выс.Шир. (с ручками и разъёмами) | 150х330х330 мм |
| Масса | 2,5 кг |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
