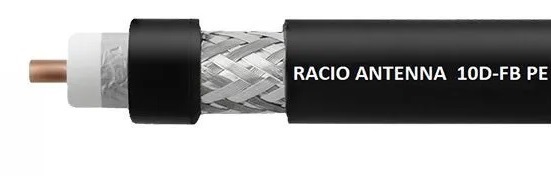

Racio 10D-FB PE
Racio 10D-FB PE страна производитель Китай, это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 13.1 мм, с черным цветом изолятора и центральной жилой из меди.
Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.
Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антеннах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |
| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |
Конструкция |
|
| Центральный проводник: | |
| Материал | CU - медь; |
| Диаметр | 3.5 мм |
| Диэлектрик: | |
| Материал | FPE - физически вспененный полиэтилен |
| Диаметр | 9.7 мм |
| Экран: | |
| Материал оплетки |
TC - луженый медь |
| Плотность заполнения | 95% |
|
Основной экран DF |
Плотность основного экрана 100% |
| Внешняя оболочка: | |
| Материал | PE - полиэтилен |
| Диаметр | 13.1 мм |
Физические параметры |
|
| Вес меди |
|
|
Вес кабеля |
108 кг/км |
| Минимальный радиус изгиба при однократных | 65 мм |
| многократных изгибах | 260 мм |
| Усилие на разрыв для кабеля | 125 кг |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 81.5 пФ/м |
| Скорость распространения |
|
|
Затухание при 20 °С (дБ/100 м): |
|
|
150 МГц |
3.7 |
|
450 МГц |
7.1 |
|
800 МГц |
9.7 |
|
900 МГц |
10.3 |
|
1200 МГц |
12.0 |
|
1900 МГц |
15.6 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
|
|
300 - 600 МГц |
|
|
600 - 1000 МГц |
|
|
Максимальная мощность: |
|
|
150 МГц |
1800 Вт |
|
450 МГц |
1050 Вт |
|
900 МГц |
690 Вт |
| Напряжение пробоя | 8 кВ |
