Racio RG-213 C/U

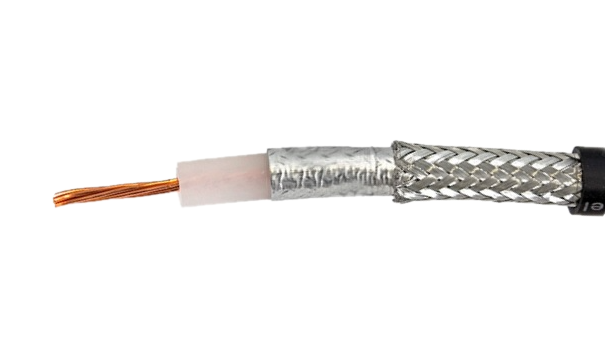

RG-213 C/U производство компании Racio (Китай), это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом, внешним диаметром 10.3 мм, с черным цветом изолятора и медной центральной жилой.
Коаксиальный кабель имеет европейское качество изготовления, отличные эксплуатационные и технические характеристики и доступную цену.
Радиочастотные коаксиальные кабели используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антеннах. Различные механические, температурные и электрические характеристики коаксиальных кабелей позволяют использовать их для передачи сигналов вплоть до гигагерцового диапазона.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |
| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |
Конструкция |
|
| Центральный проводник: | |
| Материал | Cu - медь |
| Диаметр | 2.25 мм |
| Диэлектрик: | |
| Материал | PE - полиэтилен |
| Диаметр | 7.24 мм |
| Экран: | |
| Материал оплетки |
TC - луженая медь |
| Плотность заполнения | 95% |
| Диаметр | 8.1 мм |
| Внешняя оболочка: | |
| Материал | PVC - поливинилхлорид |
| Диаметр | 10.3 мм |
Физические параметры |
|
| Вес меди | 73.85 кг/км |
|
Вес кабеля |
154.8 кг/км |
| Минимальный радиус изгиба при однократных | 40 мм |
| многократных изгибах | 82 мм |
| Усилие на разрыв для кабеля | 83.5 кг |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 93.23 пФ/м |
| Скорость распространения | 66% |
|
Затухание при 20 °С (дБ/100 м): |
|
|
150 МГц |
6.3 |
|
450 МГц |
12.1 |
|
800 МГц |
17.0 |
|
900 МГц |
18.2 |
|
1200 МГц |
21.6 |
|
1900 МГц |
28.9 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
27 дБ |
|
300 - 600 МГц |
26 дБ |
|
600 - 1000 МГц |
24 дБ |
|
Максимальная мощность: |
|
|
150 МГц |
720 Вт |
|
450 МГц |
310 Вт |
|
900 МГц |
205 Вт |
| Напряжение пробоя | 8 кВ |
