S-231L, Radcabinc

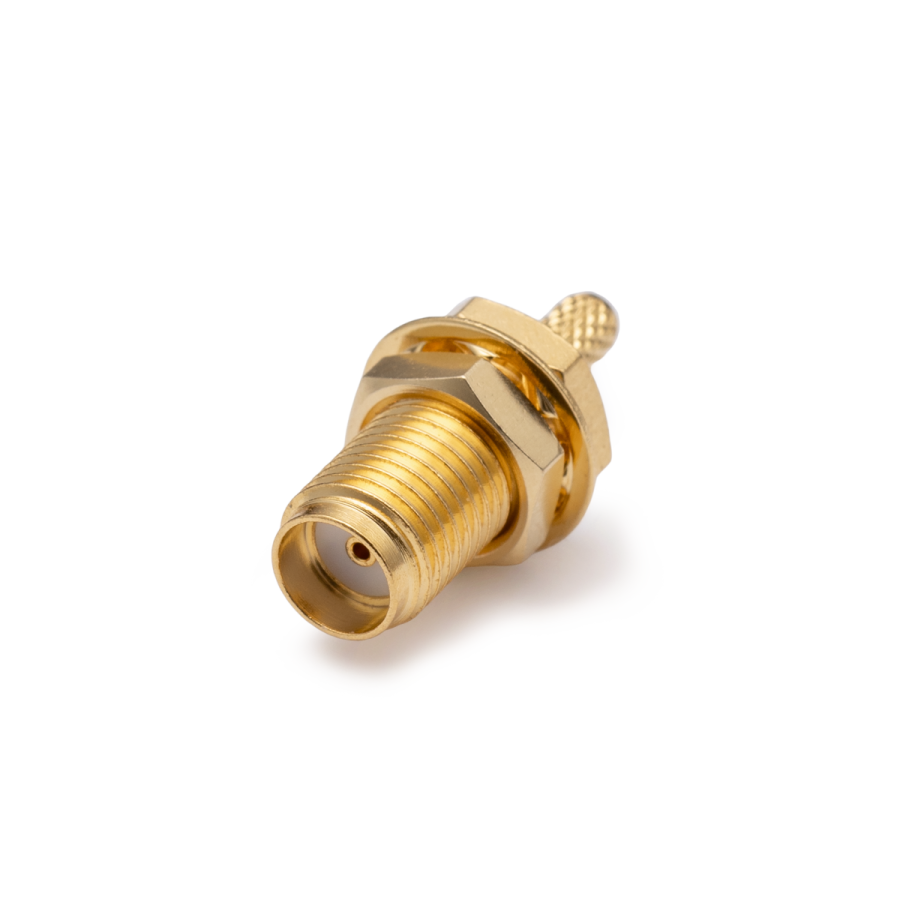

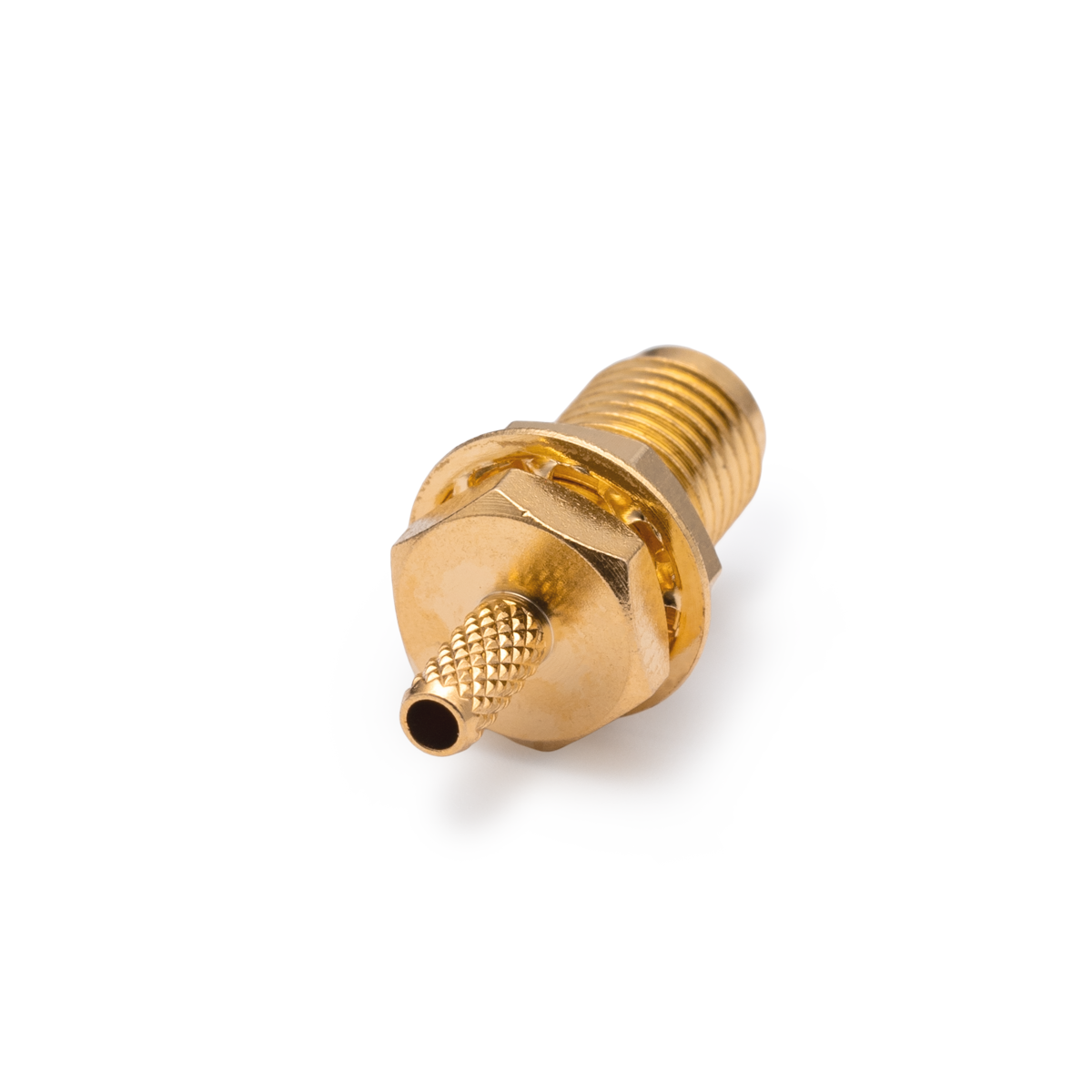

S-231L, гнездо SMA, приборно-кабельное, крепление гайкой, обжимное, RG-174/RG-316.

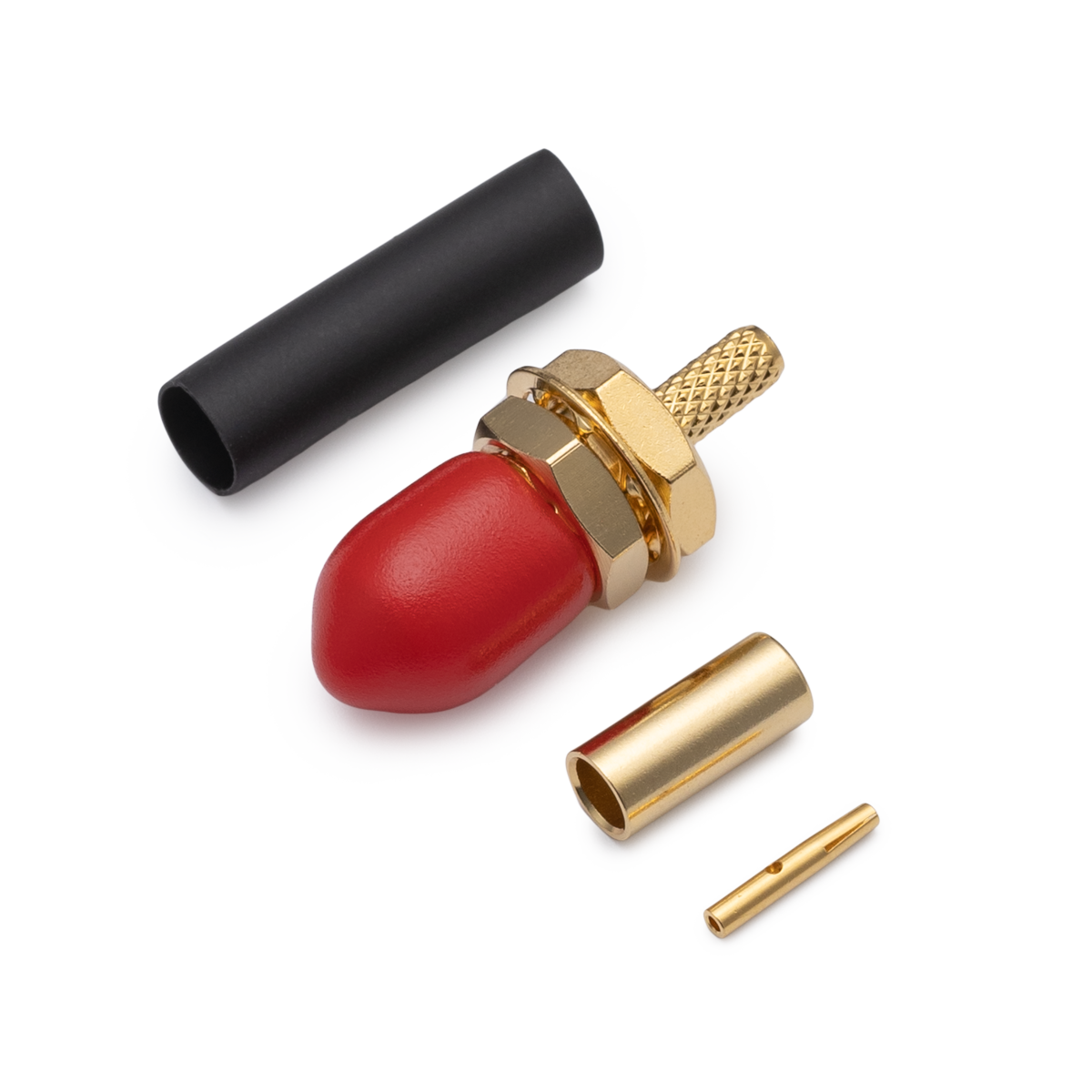

Разъем поставляется в комплекте с термоусадочной трубкой и защитным колпачком.
| Характеристики разъема Radcabinc S-231L | ||
| Основные | ||
| Серия | SMA | |
| Тип разъема | Гнездо | |
| Конструктив | Прямое, с креплением на корпус гайкой | |
|
Тип кабеля |
RG-174/RG-316 |
|
| Тип крепления | Обжим | |
| Материалы и покрытие | ||
| Описание | Материал | Покрытие |
| Корпус/оболочка | Латунь | Золото |
| Центральный контакт | Беррилий | Золото |
| Изолятор | Тефлон (ПТФЭ) | |
| Электрические | ||
| Сопротивление | 50 Ом | |
| Диапазон частот | 0 - 6 ГГц | |
| Диэлектрическая стойкость | 1000 Вольт | |
Сопротивление контактов:
|
< 3 мОм < 2.5 мОм |
|
| Сопротивление изоляции | > 1000 МОм | |
| Механические | ||
| Сопряжение | 1/4"-36UNS-2BA | |
| Долговечность | > 500 циклов | |
| Эксплуатационные | ||
| Диапазон температур | от - 50 до +155 град.цельсия | |
