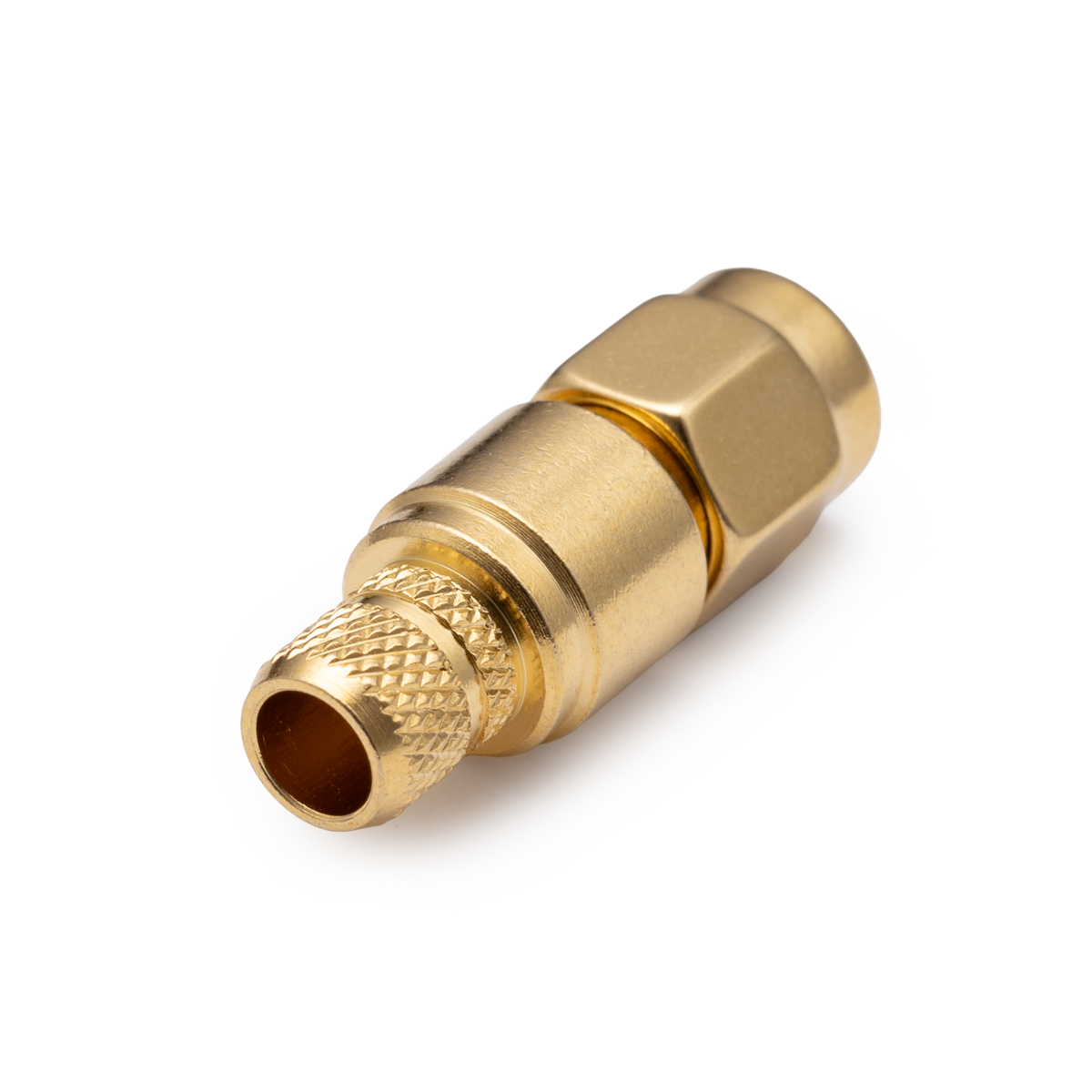

S-111/4D, Radcabinc
S-111/4D, штекер SMA, обжимной, LMR-240.

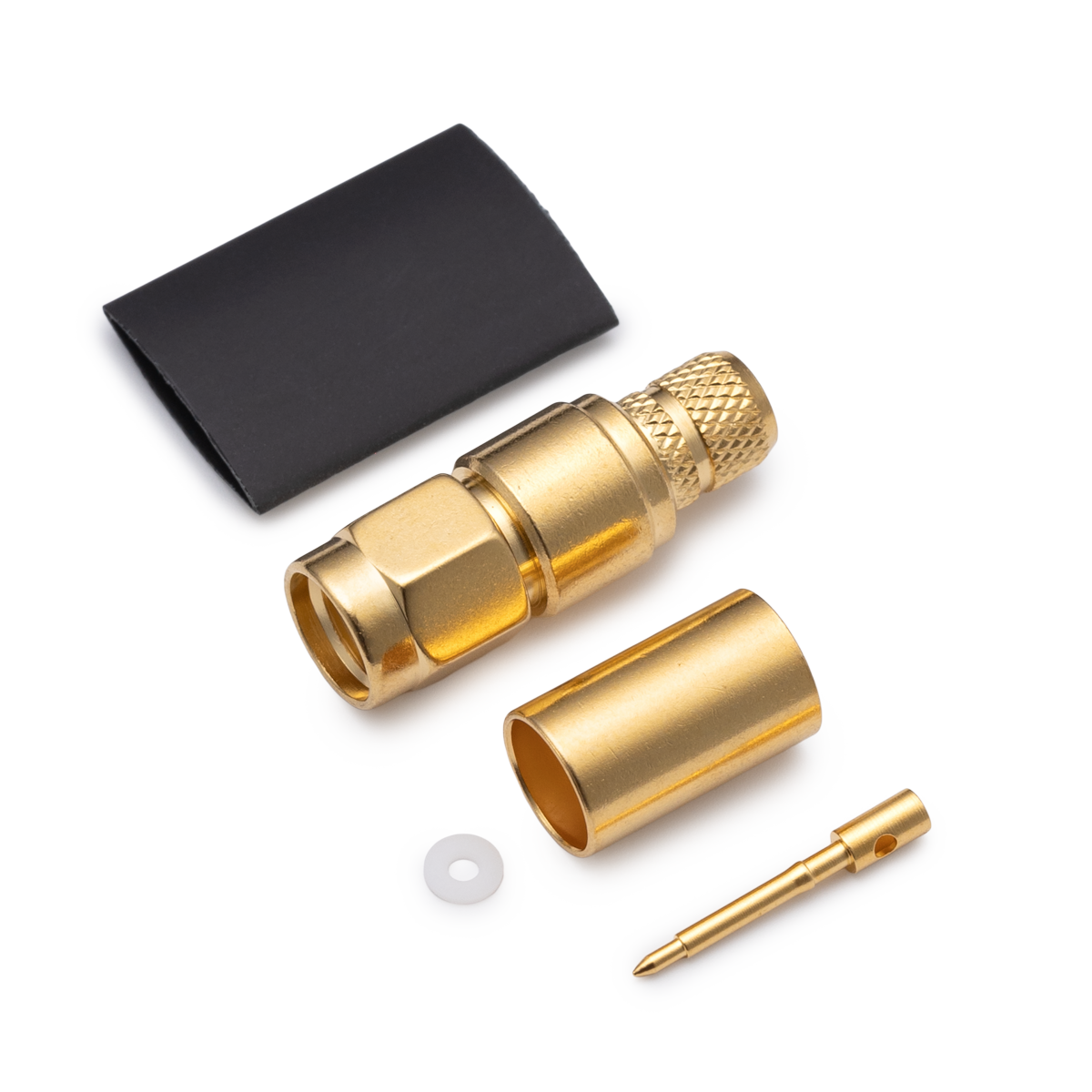

В комплект с разъемом поставляется термоусадочная трубка.
| Характеристики разъема Radcabinc S-111/4D | ||
| Основные | ||
| Серия | SMA | |
| Тип разъема | Штекер | |
| Конструктив | Прямой | |
|
Тип кабеля |
LMR-240, 4D-FB |
|
| Тип крепления | Обжим | |
| Материалы и покрытие | ||
| Описание | Материал | Покрытие |
| Корпус/оболочка | Латунь | Золото |
| Центральный контакт | Латунь | Золото |
| Изолятор | Тефлон (ПТФЭ) | |
| Электрические | ||
| Сопротивление | 50 Ом | |
| Диапазон частот | 0 - 6 ГГц | |
| Диэлектрическая стойкость | 1000 Вольт | |
Сопротивление контактов:
|
< 3 мОм < 2 мОм |
|
| Сопротивление изоляции | > 1000 МОм | |
| Механические | ||
| Сопряжение | 1/4"-36UNS-2B | |
| Долговечность | > 500 циклов | |
| Эксплуатационные | ||
| Диапазон температур | от - 50 до +155 град.цельсия | |
| Характеристики разъема Radcabinc S-111/4D | ||
| Основные | ||
| Серия | SMA | |
| Тип разъема | Штекер | |
| Конструктив | Прямой | |
|
Тип кабеля |
LMR-240, 4D-FB |
|
| Тип крепления | Обжим | |
| Материалы и покрытие | ||
| Описание | Материал | Покрытие |
| Корпус/оболочка | Латунь | Золото |
| Центральный контакт | Латунь | Золото |
| Изолятор | Тефлон (ПТФЭ) | |
| Электрические | ||
| Сопротивление | 50 Ом | |
| Диапазон частот | 0 - 6 ГГц | |
| Диэлектрическая стойкость | 1000 Вольт | |
Сопротивление контактов:
|
< 3 мОм < 2 мОм |
|
| Сопротивление изоляции | > 1000 МОм | |
| Механические | ||
| Сопряжение | 1/4"-36UNS-2B | |
| Долговечность | > 500 циклов | |
| Эксплуатационные | ||
| Диапазон температур | от - 50 до +155 град.цельсия | |
