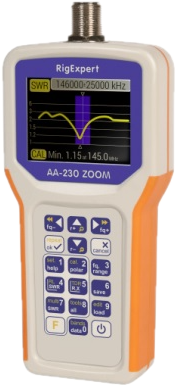

Антенный анализатор RigExpert AA-230 ZOOM

RigExpert AA-230 Zoom антенный анализатор КВ-УКВ диапазонов 60 кГц - 230 МГц, серии приборов АА RigExpert, выпускается в традиционном для этого семества анализаторов оформлении с графическим цветным 290х220 точек TFT дисплеем. Корпус прибора из светло-салатного пластика снабжен прорезиненными боковинами, улучшающими эргономику прибора и надежность удержания прибора в ладони при работе,габаритные размеры - 182 x 82 x 32 мм, вес 236 г. Питание прибора в автономном режиме производится от 4-х 1,5 В алкалиновых элементов или 4-х 1,2 В никель-марганец аккумуляторов типоразмера ААА, размещаемых в герметизированном отсеке на задней части прибора. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Примененный в приборе двухканальный высокочастотный DDS генератор AD9958 обеспечил точность и стабильность частоты, амплитуды и фазы тестового и опорного сигналов, подаваемых на измерительный ВЧ мост и схему детектирования сигналов с моста. Преобразованные в широкополосном высокочастотном логарифмическом детекторе AD8302 сигналы, содержащие информацию о фазе и амплитуде отклика исследуемой цепи на тестовое воздействие, поступают на АЦП, затем преобразованные в цифровой вид, поступают на микроконтроллер семейства STM32, где производится математическая обработка и подготовка к выводу на дисплей полученных значений. Такое подключение исследуемой цепи и способ обработки ее отклика на тестовое воздействие относит прибор к классу VNA(Vector Network Analyzer)- однопортовых векторных анализаторов цепи.

Области применения RigExpert AA-230 ZOOM

• Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
• Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
• Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
• Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
• Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
• Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
• Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

RigExpert AA-230 ZOOM прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:

• Сопротивление R(от 0 до 10000)Ом и Реактивное сопротивление X(от 0 до 10000)Ом

  величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора

• Фазовый свиг

  фазовый угол на комплексной плоскости между векторами напряжения и тока Ph град. в исследуемой электрической цепи или тракте на заданной частоте, или в сканируемой полосе частот рабочего диапазона прибора

• Частоту собственного резонанса F МГц исследуемой электрической цепи или исследуемого тракта приемо-передачи ВЧ сигнала

  частота, на которой элемент цепи или АФУ будет иметь нулевое значение реактивного сопротивления, а линия или тракт приемо-передачи ВЧ сигнала будет обеспечивать максимальный КПД передачи энергии источника ВЧ сигнала

По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие основные характеристики электрических цепей

• Импеданс

  комплексное электрическое сопротивление Z (от 0 до 10000 и от -10000 до 0)Ом элемента электрической цепи или исследуемого тракта на заданной частоте или в сканируемой полосе частот рабочего диапазона

• КСВ (коэффициент стоячей волны, шкала до 100 или график от 20 до 500 точек) в цепях с волновым сопротивлением 25,50,75,100 Ом, в том числе КСВ антенно-фидерных устройств и их компонентов - собственно антенн, коаксиальных кабелей, симметричных линий передачи

  отражает степень согласованности электрической цепи или тракта приемо-передачи ВЧ сигнала (тракта АФУ) с источником сигнала на заданной частоте или в сканируемой полосе частот рабочего диапазона прибора

• Величина индуктивности L (от нескольких нГн до 100 мкГн)

  характеристика для сосредоточенных элементов электрической цепи

• Величина емкости C (от нескольких пФ до 0,1 мкФ)

  характеристика для сосредоточенных элементов электрической цепи

• Импеданс коаксиального кабеля

  волновая характеристика (волновое сопротивление) кабеля зависящее от его конструктивного исполнения

• Коэффициент возвратных потерь

  отражает величину потерь энергии сигнала на его отражение от неоднородностей линии или несогласованной нагрузки

• Электрическую длину (коэффициент укорочения) коаксиального кабеля или симметричной линии волновым сопротивлением 25,50,75,100 Ом

  расчетная характеристика для настройки тракта или линии приемо-передачи ВЧ сигнала

• Расстояние от источника ВЧ сигнала до первой неоднородности коаксиального кабеля или симметричной линии волновым сопротивлением 50 Ом

  расчетная характеристика для определения места дефекта или повреждения кабеля или симметричной линии

Дополнительные функции

• ВЧ генератор

  обеспечивает в качестве генератора ВЧ (ГСС) в диапазоне рабочих частот сигнал прямоугольных гармонических колебаний от 0,06 до 230 МГц с шагом перестройки 1 кГц, мощностью до +10 dBm на нагрузке 50 Ом

Основные особенности RigExpert AA-230 ZOOM

• Яркий графический цветной TFT дисплей (290 х 220 точек)

  на дисплей выводится информация об измеряемых параметрах в числовом виде и в виде графиков

• Графики КСВ и R, X, Z, C, L от 20 до 500 точек

  служат для вывода значений (шкала параметра до 100 делений) измеренных величин в режиме отображения графиков на дисплее

• Диаграмма Вольперта-Смита от 20 до 500 точек

  круговая диаграмма определения комплексных сопротивлений нагрузки линии по значениям коэффициента бегущей или стоячей волны и фазы коэффициента отражения для фиксированной частоты и для сканирования в диапазоне рабочих частот

• Режим ZOOM

  служит для масштабирования графиков по вертикали и горизонтали для увеличения информативности измеренных и вычисленных значений

• Кнопочная влагозащищенная мембранная клавиатура (18 кнопок)

  унифицированная клавиатура семейства RigExpert AA для управления функциями прибора
  Примечание: ряд кнопок унифицированной клавиатуры в этой модели не имеют функций.

• Маркерные измерения

  служат для отображения значений измеренных параметров при наведении маркера на любую позицию шкалы частоты в режиме сканирования и отображении графиков

• Внутренняя память

  сохраняет данные последнего измерения после выключении прибора

• Разъем гнездо N-типа(female)

  Служит для подключения прибора к исследуемой цепи с помощью ответного штеккера N-типа (male)

• Разъем розетка USB тип B

  Служит для подключения прибора к ПК или ноутбуку по USB интерфейсу для обработки результатов измерений

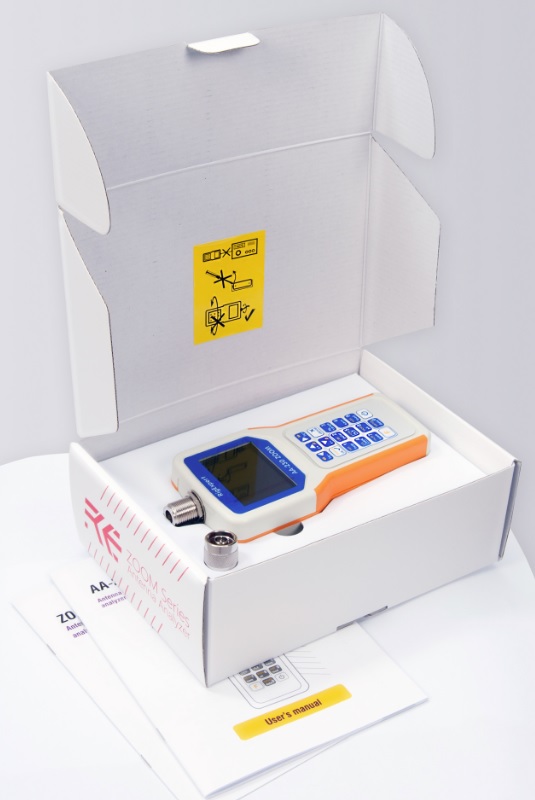

Комплектность поставки антенного анализатора RigExpert AA-230 ZOOM

• Анализатор RigExpert AA-230 ZOOM;
• USB кабель;
• Чехол;
• Щелочные батарейки;
• Инструкция по эксплуатации;
• Упаковка;
