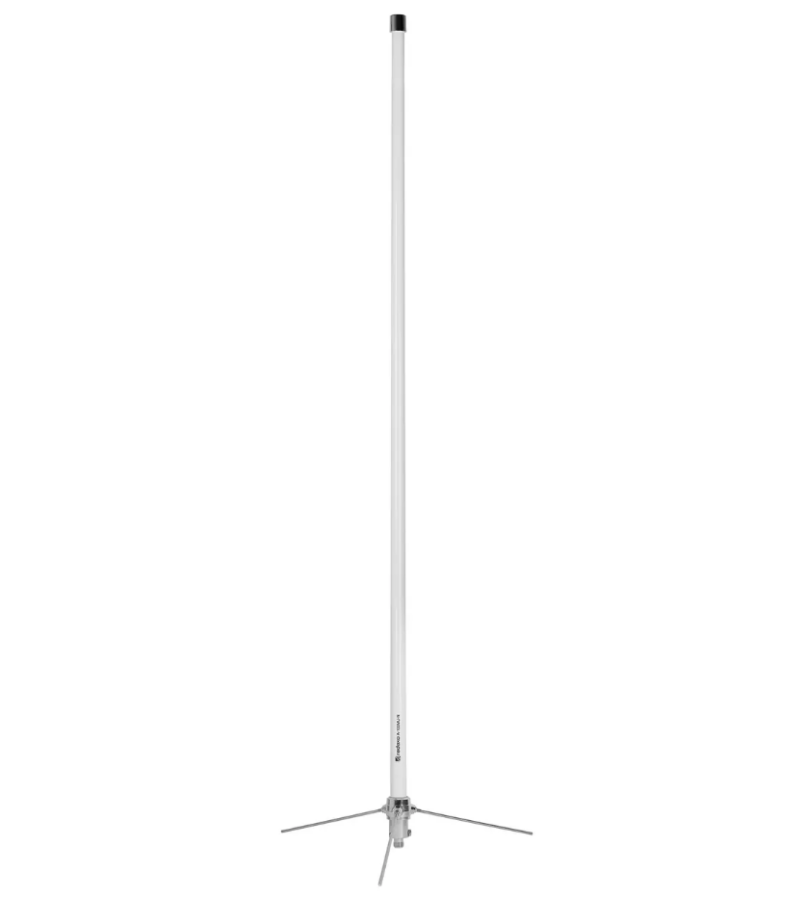

Вертикальная антенна Radaxo A-100U
Высокая надежность
Простая настройка
Наилучшее соотношение цена/качество
Radaxo A-100U - базовая коллинеарная антенна UHF диапазона с круговой диаграммой направленности. Конструкция антенны выполнена по принципу сложения мощностей элементов фазированной решетки, расположенных на одной оси (соосная антенна). В данном случае, речь идет о двух элементах, разделенных фазосдвигающим дросселем, обеспечивающим правильную работу системы. Такой подход существенно сужает (сплющивает) диаграмму направленности в вертикальной плоскости, увеличивая тем самым коэффициент усиления.
Антенны UHF диапазона поставляются с разъемом N (розетка).
Электрические характеристики |
|
| Диапазон рабочих частот | 400-470 МГц |
| Усиление | 5,5 dBi |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов |
2x5/8λ |
| Поляризация | вертикальная |
| Допустимая мощность | 150 Вт |
| Разъем питания | N female |
Механические характеристики |
|
| Длина антенны | 1 300 мм |
| Вес антенны | 1.3 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | - |
| Крепление на мачту, диаметр | - |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +80° |
| Грозозащита | заземл. по DC |
