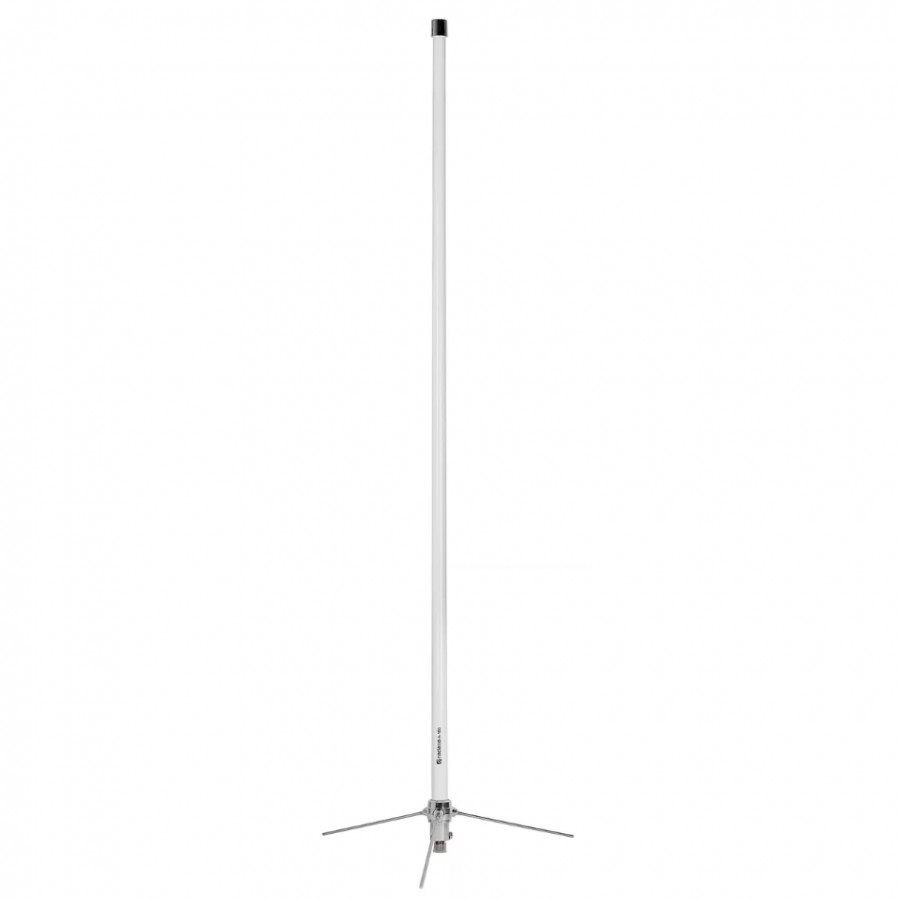

Вертикальная антенна Radaxo A-200MU-N
Высокая надежность
Простая настройка
Наилучшее соотношение цена/качество
Radaxo A-200MU-N - базовая всенаправленная антенна UHF диапазона со сравнительно высоким усилением, достигнутым за счет использования 3-х коллинеарных излучающих элементов. Фазосдвигающие дроссели, соединяющие между собой излучающие элементы, обеспечивают их синфазное питание. Благодаря этому достигается узкая ДН с максимумом перпендикулярным оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам.
Антенна поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором.
Антенны UHF диапазона поставляются с разъемом N (розетка).
Успешная эксплуатация Radaxo A-200MU-N на рынке СНГ - с 1995 г.
Электрические характеристики |
|
| Диапазон рабочих частот | 400-490 МГц |
| Полоса пропускания по уровню КСВ=1.5 | ? 5 МГц |
| КСВ на резонансной частоте | ? 1.2 |
| Усиление | 6,5 dBi |
| Ширина ДН по уровню -3 dB | 28° |
| Отклонение max. ДН от горизонта | 0° |
| Входное сопротивление | 50 Ом |
| Тип антенны | коллинеар |
| Кол-во излучающих элементов | 3x5/8 ? |
| Поляризация | вертикальная |
| Допустимая мощность | 200 Вт |
| Разъем питания | N female |
Механические характеристики |
|
| Длина антенны | 1 700 мм |
| Вес антенны | 1.3 кг |
| Макс. ветровая нагрузка | 160 км/ч |
| Материал корпуса | фибергласс |
| Материал проводников | латунь |
| Крепление на мачту, диаметр | 35-65 мм |
| Материал крепления | дюралюминий |
| Рабочий диапазон температур | -45° ~ +80° |
| Грозозащита | заземл. по DC |
