Частотный конвертер для расширения диапазона приёма VHF/UHF приемников.
Полоса переноса частот: 1700-3500 МГц в полосу 0-1800МГц;
Товар в наличии!

Цена:: 22 800 27 600 cэкономь 4 800

Кол-во:: - +

Запрос счета для юр.лиц

bookmark_outlineВ закладки

Этот частотный конвертер может быть использован для расширения частотного диапазона приёма VHF/UHF приемника. Конвертер может работать как с приёмниками фирмы WiNRADiO, так и с приёмниками сторонних производителей. Этот частотный конвертер содержит высокостабильный гетеродин, смеситель и фильтры для преобразования входящих частот диапазона 1700-3500 МГц в частоты диапазона 0-1800 МГц.
Гетеродин этого частотного конвертера является настолько стабильным, что с успехом может быть использован даже для приёма узкополосных режимов модуляции и имеет низкий коэффициент шума. Таким образом этот частотный конвертер сможет быть полезным как для профессионального применения, так и в любительских приложениях.
Для ознакомления с более продвинутой моделью частотного понижающего преобразователя, пожалуйста, см. об устройстве мультиплексор антенны и частотный конвертер AMFE.
WiNRADiO WR-DNC-3500 Частотный Downconverter особенно хорошо подходит для использования с VHF/UHF приёмниками фирмы WiNRADiO G3 и, такими как WR-G305i , WR-G305e, WR-G315i и WR-G315e .
В отличие от большинства недорогих частотных конвертеров, понижающий частотный конвертер WiNRADiO WR-DNC-3500 имеет высокую стабильность опорного генератора - 0.5ppm, чтобы обеспечить превосходную стабильность частоты на выходе.

Особенности WiNRADiO WR-DNC-3500

Входной частотный диапазон 1700 до 3500 МГц
Диапазон выходной частоты от постоянного тока до 1800 МГц
Высокая стабильность
Низкий шум
Высокая IP3
Двойное питание (внешнее или через коаксиальный кабель)
Защищённая от непогоды конструкция
Простая установка
Малошумящий блок питания включён в комплект

Установка WiNRADiO WR-DNC-3500

Понижающий преобразователь подключается к антенне и приемнику через разъем SMA и подходящий коаксиальный кабель с малыми потерями. В этом типе установки питание подается непосредственно на понижающий преобразователь. Мы рекомендуем использовать хорошо стабилизируемый малошумящий блок питания, такой например как WiNRADiO SF-41 (который уже поставляется вместе с конвертером).

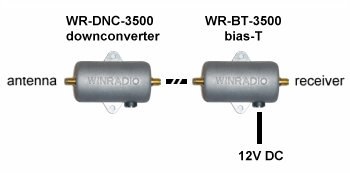

Кроме того, понижающий преобразователь может быть размещен близко к антенне и питаться через коаксиальный кабель. На приемной стороне, питание может быть введено через инжектор питания «Т»-типа WiNRADiO WR-BT-3500 . Это было бы предпочтительным вариантом для минимизации потерь в кабеле, если антенна находится на большем расстоянии от приемника.

Стандартная комплектация поставки частотного конвертера WiNRADiO WR-DNC-3500

Конвертер
Инструкция
Упаковка

Технические характеристики
Тип	Одноступенчатый широкодиапазонный частотно-понижающий конвертер
Диапазон входных частот	1700 МГц до 3500 МГц
Диапазон выходных частот	DC до 1800 МГц
Усиление	6 дБ при 1800 МГц 0 дБ @ 3500 МГц
Коэффициент шума	3 дБ
IP3	+3 ДБм @ 1800 МГц
Динамический диапазона	95 дБ при 1800 МГц
Спуры	-40 ДБ ниже желаемого IF
Проникновение собственного гетеродина в цепь ПЧ	-30 ДБ
Разъемы	2 х SMA Разъем питания OD = 5,5 мм ID = 2,5 мм (центр положительный)
Стабильность гетеородина	0,5 ppm (от 0 до 60 ° C)
Питание	7-15В постоянного тока при 150 мА (может поставляться либо непосредственно, либо через коаксиальный кабель)
Корпус	Алюминиевое литьё под давлением
Размер	60 х 35 х 30 мм (2,3 х 1,4 х 1,2 дюйма) (без коннекторов)
Вес	105 граммов (3,8 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
