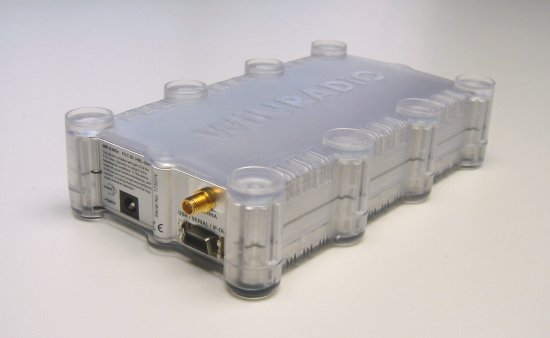

SDR приемник WiNRADiO WR-G305e
WiNRADiO WR-G305e – услышать всех!
Легендарный приёмник, оправдавший своё доброе имя в течении 10 лет на рынке радиоприёмной аппаратуры теперь официально в России!
Широкополосный компьютерный радиоприёмник WiNRADiO WR-G305e подарит множество приятных часов любителям радиоэфира. Он станет незаменимым другом и помощником не только начинающему радиолюбителю, но и профессионалу. Широкая полоса принимаемых приёмником WiNRADiO WR-G305e частот, позволит услышать весь захватывающий своими звуками радио, мир! Благодаря компьютерному управлению, программно настраиваемым фильтрам и демодуляторам вы сможете точно настроиться, качественно отфильтровать и услышать все возможные радиопередачи.
Основная обработка сигнала в приёмнике WiNRADiO WR-G305e происходит в компьютере, поэтому больше нет ограничений на виды принимаемых модуляций. Опционные модули декодирования позволят вам прослушать даже такие новые виды модуляции как DRM-передачи радиовещания, PSK-передачи на любительских диапазонах и пакетные виды. А если каких то модулей в опциях нет, то для этого случая можно воспользоваться виртуальными аудио кабелями, которые помогут передать сигнал из приёмника в сторонние программы обработки и декодирования. Широкая полоса принимаемых приёмником WiNRADiO WR-G305e частот не ограничивается только КВ диапазоном. Приёмник так же может принимать весь УКВ, ДЦВ и СВЧ диапазон без пробелов и ограничений на виды модуляции, вплоть до 1800МГц. С помощью приёмника WiNRADiO WR-G305e, можно наблюдать и за авиа диапазоном, и за передвижением ЖД поездов и морскими судами и многими другими интересными подвижными объектами радиосвязи КВ, УКВ, ДЦВ и СВЧ диапазона. Если у вас есть хорошие направленные антенны, то можно проводить анализ местности на наличие помех или поиск редких и непонятных источников сигналов – тут начинается огромное поле для экспериментов и исследований. И всё это возможно с помощью радиоприёмника WiNRADiO WR-G305e. А если вам и этого диапазона приёма окажется мало, то для этого случая есть опционный модуль расширения приёма - вплоть до 3500МГц - WiNRADiO WR-DNC-3500 Frequency Down Сonverter.
Много лет компания WiNRADiO работала над своим програмным обеспечением, постоянно его улучшая и совершенствуя. В комплекте с приёмником WiNRADiO WR-G305e идёт самая последняя версия программа управления. Она интуитивно понятна и удобна в обращении. Запустив её, с приёмником можно сразу же работать, не вдаваясь в тонкости управления. Запустив программу управления, с первого взгляда понятно, что нужно нажимать или крутить, что бы настроиться на ту или иную станцию. Большой банк памяти не ограничен ничем кроме объёмов жесткого диска компьютера, а специальные модули позволят записывать радиопередачи на винчестер компьютера для последующей обработки или анализа. Дополнительный модуль поиска сигналов, программно настраивается на любую частоту, с произвольно задаваемым шагом и позволит визуально оценить загруженность диапазона или сравнивать загруженность участка в той или иной местности – ещё одно поле для экспериментов и творчества. С помощью приёмника WiNRADiO WR-G305e, можно на основе данных с поискового модуля сравнивать эффективность работы ваших антенн или качество работы радио-фильтров.
Требования к компьютеру и операционной среде:
- ПК с процессором Pentium 500 МГц или выше;
- Один свободный разъем USB SoundBlaster 16 (или совместимая звуковая карта);
- Windows 98/ME/2000/XP/Vista.

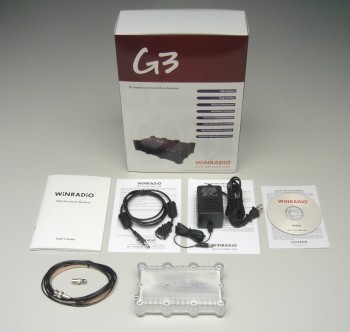

Комплект поставки широкополосного приемника WiNRADiO G305e:
- Приемник WiNRADiO WR-G305e;
- Сетевой трансформаторный адаптер с низким уровнем шумов, ~220В;
- Программное обеспечение;
- Антенна;
- Кабель USB;
- Высокочастотный переходник BNC-SMA;
- Инструкция по эксплуатации WiNRADiO WR-G305e.
| Тип приёмного тракта | Супергетеродин с двойным преобразованием и оцифровкой 2-ой ПЧ. Гетеродин на основе DDS-синтезатора. | ||
| Полоса частот |
9 kHz - 1800 MHz (до 3500 или 8600MHz с опционным СВЧ-конвертером или мультиплексором-конвертером) |
||
| Шаг настройки | 1 Гц – 100МГц | ||
| Виды модуляции |
AM, AMN, AMS, LSB, USB, CW, FMN Опционально: ISB, DSB (См. примечание 1.) FMW (См. примечание 2.) |
||
| Ослабление паразитных каналов приёма | 60 дБ | ||
| IP3 | 0 дБм @ 20кГц | ||
| MDS | -135 дБм | ||
| SFDR | 90 дБ | ||
| Фазовые шумы | -148 дБс/Гц @ 100 кГц | ||
| Точность отображения уровня сигнала (RSSI) | 5 дБ | ||
| RSSI чувствительность | 1 мкВ | ||
|
Избирательность |
AM | 6 кГц | |
| AMN | 4 кГц | ||
| AMS | 4 кГц | ||
| LSB, USB | 2.5 кГц | ||
| CW | 500 Гц | ||
| FM3 | 3 кГц | ||
| FM6 | 6 кГц | ||
| FMN | 12 кГц | ||
| FMW (опцион) | 230 кГц | ||
| Скорость сканирования | 60 каналов/сек | ||
|
Чувствительность |
Вид модуляции | 0.15-500 МГц | 500-1800 МГц |
| AM, AMS | 1.7 мкВ | 1.85 мкВ | |
| LSB, USB | 0.35 мкВ | 0.37 мкВ | |
| CW | 0.2 мкВ | 0.25 мкВ | |
| FM3, FM6, FMN | 0.7 мкВ | 0.8 мкВ | |
| FMW (опцион.) | 2.0 мкВ | 2.0 мкВ | |
| Промежуточная частота |
1я ПЧ: 109.65 МГц 2я ПЧ: 12 кГц |
||
| Руфинг-фильтр | 2 x 4-элементных фильтра полосою 20 кГц | ||
| Стабильность частоты | 10 ppm (от 0 до 60° C) | ||
| Антенный вход | SMA-разъём 50 Ом | ||
| Выход демодуляции | Выход 2ой ПЧ 12кГц (совместимый с линейным уровнем) | ||
| Интерфейс связи | USB (совместимый со стандартом 1.0 или 2.0) | ||
| Габариты |
Длинна: 164 mm (6.46") Ширина: 96 mm (3.78") Высота: 41 mm (1.61") |
||
| Масса | 467 гр. | ||
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
Примечания:
1. Профессиональный демодулятор предлагает два дополнительных режима демодуляции DSB и ISB.
2. Демодуляция WFM (широкополосной ЧМ) производится на аппаратном уровне, с использованием обычных аппаратных методов демодуляции для того чтобы облегчить требования к вычислительным мощностям ПК. Данная опция устанавливается исключительно на заводе производителя. Код для заказа Wide-FM опции: WR-G305i/WFM (PCI версия) or WR-G305e/WFM (USB версия).
3. Профессиональный программный демодулятор имеет плавную регулировку ПЧ от 100 до 15000 Гц во всех узкополосных режимах. Дополнительный аппаратный широкополосный частотный демодулятор имеет фиксированную полосу пропускания 230 кГц.
4. Чувствительность AM указана в размере 30% модуляции 10 дБ Отношение сигнал/шум. Для 80% модуляции, типичная утра чувствительность WR-G305i составляет 0,60 мкВ в диапазоне 0.15-500 МГц. Применение профессионального демодулятора позволяет повысить чувствительность приёмника. WR-G305e приемник действительно один из самых чувствительных приемников и с отличным динамическим диапазоном.
В таблице показано влияние глубины АМ модуляции и Профессиональный демодулятор на цифры чувствительности:
| Чувствительность в АМ (10 MHz, 10 dBS/N) | ||
| Демодуляция | 30% модуляция | 80% модуляция |
| Стандартная | 1.7 мкВ | 0.6 мкВ |
| Профессиональный | 1.5 мкВ | 0.45 мкВ |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
