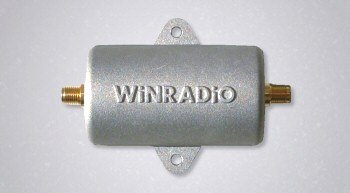

Универсальный режекторный фильтр WiNRADiO WR-UBF-1800 объединяет в себе три функции в одном устройстве: фильтр режекции FM-вещания (88-108 МГц), фильтр режекции АM-вещания (0-1.75 МГц) и аттенюатор на -20 дБ. Эти функции (один из трёх) выбираются пользователем перед установкой фильтра.
Простота установки, низкие вносимые потери в широкой полосе частот делают этот фильтр подходящим для применения совместно VHF/UHF приемниками, работающими в полосе частот до 1,8 ГГц, где подавление широковещательных частотных диапазонов необходимо в целях устранения интермодуляционных помех от сильных местных радиостанций.
Универсальный режекторный фильтр WiNRADiO WR-UBF-1800 основан на высоко-качественных многоступенчатых пассивных фильтрах, оптимизированных для режекции сигнала в участках FM или АМ радиовещания. Универсальный фильтр WiNRADiO WR-UBF-1800 особенно подходит для использования с VHF/UHF приемниками серии WiNRADiO G3, . Он также может быть использован с приёмниками любого стороннего производителя.

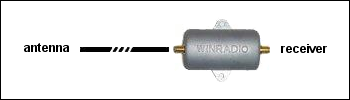

Универсальный режекторный фильтр WiNRADiO WR-UBF-1800 следует включать между антенной и ресивером с помощью SMA разъемами и подходящий коаксиальным кабелем. Чтобы выбрать одну из трех функций универсального фильтра, снимается нижняя крышка, под которой вы увидите два набора перемычек для выбора желаемой функции. Чтобы выбрать одну из трех функций, перемычки в обеих группах должны быть установлены в одном и том же положении, как в соседней группе. Например, если должен быть выбран FM-вещательный фильтр, перемычки должны быть установлены в позиции FMF в обеих группах перемычек.
Маркировка перемычек |
|
HPF |
АМ-фильтр (фильтр высоких частот) |
FMF |
FM-фильтр (режекторный фильтр) |
ATT |
Аттенюатор |
Технические характеристики | |
Частотный диапазон | 9 кГц - 1,8 ГГц |
Сопротивление (вход / выход) | 50 Ом |
Разъемы (вход / выход) | SMA |
FM режекция (Notich) фильтр | |
Вносимые потери | 0,5 дБ при 200 МГц |
Полоса режекции | 88 МГц - 108 МГц |
Тип | Трёх-секционный резонансный фильтр-пробка |
Ослабление | > 45 дБ при 98 МГц |
А.М. режекция (ВЧ-фильтр) | |
Вносимые потери | 0,4 дБ при 10 МГц |
Частота среза | 1.75 МГц @ 3 дБ |
Тип | 7-звенный фильтр высоких частот |
Ослабление | > 75 МГц dB@0.5 |
Аттенюатор | |
Тип | T-типа |
Ослабление | 20 дБ |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
